Датчики горючих газов ПИР 3000Р и ПИР 7000Р, ГРСИ 64419-16

Смотреть ГРСИ
64418-16

Номер госреестра:

64419-16

Наименование СИ:

Датчики горючих газов

Обозначение типа:

ПИР 3000Р и ПИР 7000Р

Производитель:

ООО "КПО-Электро", г.Москва

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

28.06.2021

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Скачать
методику поверки СИ

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 62803

об утверждении типа средств измерений

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики горючих газов моделей ПИР 3000Р и ПИР 7000Р

Назначение средства измерений

Датчики горючих газов моделей ПИР 3000Р и ПИР 7000Р предназначены для изме-

рений довзрывоопасных концентраций метана, пропана и этилена в смеси с воздухом, азо-

том и инертными газами и передачи измерительной информации внешним устройствам.

Описание средства измерений

Датчики горючих газов моделей ПИР 3000Р и ПИР 7000Р (далее - датчики) явля-

ются одноканальными стационарными автоматическими приборами непрерывного дейст-

вия.

Принцип действия – оптический, основанный на поглощении инфракрасного излу-

чения в анализируемой среде.

Способ отбора пробы – диффузионный.

Конструктивно датчики состоят из жестко связанных между собой двух частей:

- блока управления и индикации (далее – БУИ), помещенного во взрывозащищен-

ную распределительную коробку;

- оптического взрывозащищённого сенсора (первичного преобразователя).

ВзрывозащищенныераспределительныекоробкидатчиковПИР3000Ри

ПИР 7000Р однотипные, выполнены из алюминиевого сплава.

Для изготовления датчиков используются распределительные коробки модифика-

ций:

- Draeger Juction Box EAC (производства Draeger Safety AG & Co. KGaA, Герма-

ния);

- АКВ (производства ООО «Атлант-прожект», Россия),

а также могут использоваться распределительные коробки других производителей,

имеющих действующий сертификат соответствия требованиям ТР ТС 012/2011.

Оптические сенсоры датчиков ПИР 3000Р и ПИР 7000Р выполнены в корпусе, из-

готовленном из нержавеющей стали SS-316. Корпус оптических сенсоров выполнен в не-

разборном виде. Сенсоры соединены с распределительной коробкой резьбовыми соедине-

ниями (резьба &fraq34; NPT).

Конструкция оптических сенсоров выполнена по разной схеме.

Для датчика ПИР 3000Р:

- с одного торца оболочки сенсора находится закрытая измерительная кювета, в ко-

торой происходит анализ контролируемой среды,

- с другого торца оболочки сенсора (с резьбой для монтажа сенсора) имеется отвер-

стие с выходящими проводами, залитыми компаундом.

Измерительная кювета отделена от окружающей среды металлокерамическим по-

ристым колпачком, приваренным к корпусу. Во избежание образования конденсата кювета

подогревается. Сервисное управление режимами работы сенсора датчика ПИР 3000Р (вы-

бор целевого газа и калибровка) осуществляется с помощью магнитного ключа.

Для датчика ПИР 7000Р:

- с одного торца оболочки находится открытая измерительная кювета, в которой

происходит анализ контролируемой среды,

- с другого торца оболочки сенсора (с резьбой для монтажа сенсора) имеется отвер-

стие с выходящими проводами, залитыми компаундом.

Измерительная кювета защищена от окружающей среды брызгозащитным кожу-

хом, прикрепленным к корпусу двумя винтами. Во избежание образования конденсата,

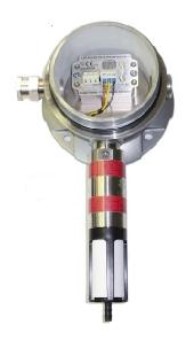

Рисунок 1 – Внешний вид датчика ПИР 3000Р с распределительной коробкой

Draeger Juction Box EAC, Германия

Лист № 2

Всего листов 7

стойки крепления отражающего зеркала оснащены внутренними нагревательными элемен-

тами.

Конструкция электронных блоков БУИ (далее БУИ) обеих моделей датчиков оди-

накова. Отличие БУИ состоит в структуре меню управления.

БУИ установлены внутри распределительной коробки и имеют дисплей, две кноп-

ки управления режимами работы датчика и выполнены во взрывозащищенном корпусе.

Крышка распределительной коробки фиксируется стопорным винтом, не позволяющим са-

мопроизвольное выкручивание. Для доступа к органам управления и индикации требуется

предварительно снять (вывинтить по резьбе) крышку распределительной коробки.

Калибровка датчика допускается во взрывоопасной зоне при снятой крышке только

в случае отсутствия взрывоопасной горючей пыли. После выполнения работ крышка рас-

пределительной коробки должна быть установлена на место и зафиксирована винтом.

Для датчика ПИР 7000Р с целью изменения режимов работы, переконфигурирова-

ния и выполнения калибровки возможно применение персонального компьютера (ПК). Для

этих целей используется специальное программное обеспечение CC-Vision GDS и конвер-

тер, обеспечивающий связь ПК с датчиком по интерфейсу RS-485 или HART. Специальное

программное обеспечение позволяет расширить библиотеку целевых газов, записанную в

память датчика путем активирования дополнительных файлов с характеристиками новых

веществ. Файлы библиотеки веществ корректируют коэффициент усиления (поправочный

коэффициент) автоматически каждый раз при выборе измеряемого газа, что позволяет ис-

пользовать один газ для калибровки различных веществ из библиотеки датчика.

Датчики обеспечивают выполнение следующих основных функций:

- непрерывное измерение довзрывоопасной концентрации определяемых компо-

нентов;

- формирование унифицированного выходного аналогового токового сигнала по-

стоянного тока (4 – 20) мА;

- формирование выходного цифрового сигнала по протоколу HART (ПИР 7000Р).

Датчики выполнены во взрывозащищенном исполнении, маркировка взрывозащи-

ты:ПИР 3000Р1Ex d e IIC T6 Gb X

ПИР 7000Р1Ex d e IIC T6/T4 Gb X.

По защищенности от влияния пыли и воды датчики соответствуют степени защиты

не ниже IP66/67 по ГОСТ 14254-96.

Внешний вид датчиков приведен на рисунках 1- 4.

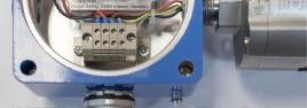

а) с крышкойб) со снятой крышкой

Место пломбирования

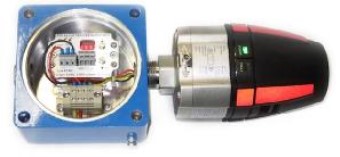

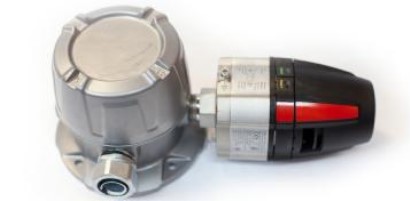

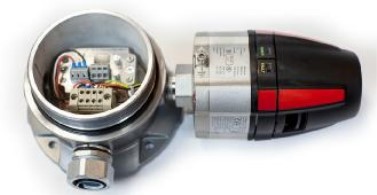

Рисунок 3 – Внешний вид датчика ПИР 7000Р с распределительной коробкой

Draeger Juction Box EAC, Германия

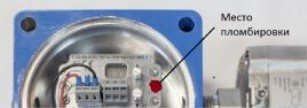

Рисунок 5 – Место пломбирования датчиков

Место пломбирования

Лист № 3

Всего листов 7

Место пломбирования

а) с крышкойб) без крышки

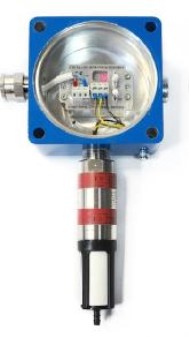

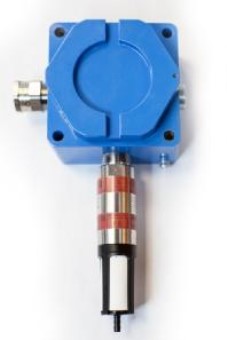

Рисунок 2 – Внешний вид датчика ПИР 3000Р с распределительной коробкой АКВ, Россия

а) с крышкой

б) без крышки

Место пломбирования

б) без крышки

а) с крышкой

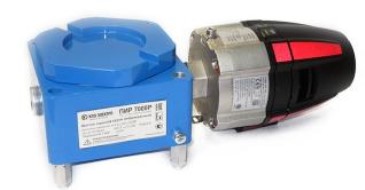

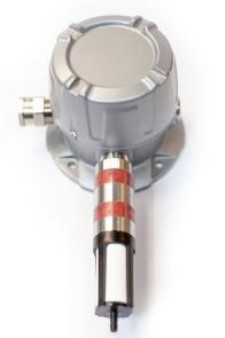

Рисунок 4 – Внешний вид датчика ПИР 3000Р с распределительной коробкой АКВ, Россия

Место пломбирования

Лист № 4

Всего листов 7

Программное обеспечение

Датчик имеет встроенное программное обеспечение (далее — ПО), разработанное

специально для решения задач измерения довзрывоопасных концентраций горючих газов и

паров в воздухе.

ПО датчика обеспечивает следующие основные функции:

обработку и передачу измерительной информация от первичного измерительно-

го преобразователя;

формирование выходного аналогового сигнала (4 - 20) мА;

формирование цифрового выходного сигнала HART, RS485 (только для

ПИР 7000Р);

самодиагностику аппаратной части датчика;

настройку нулевых показаний и чувствительности датчика;

хранение измеренных данных и информации о событиях (только для ПИР

7000Р).

ПО датчика реализует следующие расчетные алгоритмы:

1) вычисление значений довзрывоопасной концентрации определяемого компонен-

та по данным от первичного измерительного преобразователя;

2) вычисление значений выходного аналогового сигнала;

3) непрерывную самодиагностику аппаратной части датчика.

ПО датчика идентифицируется посредством:

- для ПИР 7000Р через запрос по интерфейсу HART или RS 485, а также через сер-

висное меню посредством вывода на дисплей БУИ номера версии или указанием номера

версии ПО на фирменной наклейке на корпусе датчика;

- для ПИР 3000Р – указанием номера версии ПО на фирменной наклейке на корпу-

се датчика, а также через сервисное меню посредством вывода на дисплей БУИ номера вер-

сии.

Идентификационные данные (признаки) ПО приведены в таблице 1.

Таблица 1

Значение

3.0

2.3

1.1

Идентификационные данные (признаки)

Сенсор оптический ПИР 3000Р

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО не ниже

Цифровой идентификатор ПО

БУИ ПИР 3000Р

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО не ниже

Цифровой идентификатор ПО

Сенсор оптический ПИР 7000Р

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО не ниже

Цифровой идентификатор ПО

БУИ ПИР 7000Р

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО не ниже

Цифровой идентификатор ПО

1.1

Уровень защиты программного обеспечения от непреднамеренных и преднамерен-

ных изменений в соответствии с Р 50.2.077-2014 – средний.

Лист № 5

Всего листов 7

Метрологические и технические характеристики

1Диапазоныизмеренийипределыдопускаемойосновнойабсолютной

погрешности измерений датчиков ПИР 7000Р и ПИР 3000Р приведены в таблице 2.

Таблица 2

Пределы допускаемой

Определяемый ком-

Диапазон измерений, %

абсолютной основной

понент

НКПР (НПВ)объемная доля

погрешности измерений, %

НКПР (НПВ)

Метан СH

0 – 50 0 - 2,2 ±5

Пропан С

0 – 50 0 – 0,85 ±5

Этилен С

0 – 500 – 1,15±5

Примечания

1 НКПР – нижний концентрационный предел распространения пламени (НПВ – нижний предел

воспламенения). Значения НКПР (НПВ) указаны в соответствии с ГОСТ Р 52136-2003.

2 Пределы допускаемой абсолютной основной погрешности нормированы при условии наличия в

контролируемой среде только одного определяемого компонента.

2 Диапазон показаний для всех определяемых компонентов,

% НКПР (НПВ) ……………………………………………………………

от 0 до 100

3 Пределы допускаемой вариации выходного сигнала датчика, в до-

лях от пределов допускаемой основной погрешности измерений ……………...

±0,5

4 Пределы допускаемой дополнительной погрешности от влияния из-

менения температуры окружающей среды в пределах рабочий условий на ка-

ждые 10

С, в долях от предела допускаемой основной погрешности измере-

ний для моделей датчиков:

- ПИР 3000Р ……………………………………………………………….

- ПИР 7000Р ……………………………………………………………….

±0,5

±0,25

5 Пределы допускаемой дополнительной погрешности от влияния из-

менения относительной влажности окружающей среды от 60 до 0 % и от 60 до

100 % в долях от предела допускаемой основной погрешности измерений для

моделей датчиков:

- ПИР 3000Р ……………………………………………………..…………

- ПИР 7000Р …………………………………………………………….….

±0,5

±0,3

6 Пределы допускаемой дополнительной погрешности от влияния из-

менения атмосферного давления в пределах рабочий условий на каждые 3,3

кПа, в долях от предела допускаемой основной погрешности измерений …..

±0,4

120

7 Предел допускаемого времени установления показаний Т

0,9

, с: ……..

8 Время прогрева, мин, не более …………………………………………

9 Напряжение питания постоянного тока, В:

- ПИР 3000Р ………………………………………………………….……

- ПИР 7000Р …………………………………………………………….…

от 12 до 30

от 13 до 30

10 Потребляемая мощность, Вт, не более:

- ПИР 3000Р ………………………………………………………………..

- ПИР 7000Р ………………………………………………………………..

3,5

7,0

Лист № 6

Всего листов 7

11 Габаритные размеры (длина×ширина×высота), мм

- ПИР 3000Р

с распределительной коробкой

Dräger Juction Box EAC …………...…

с распределительной коробкой

АКВ ……………………………………

- ПИР 7000Р

с распределительной коробкой

Dräger Juction Box EAC …………….

с распределительной коробкой

АКВ ……………………………………

300×180×130

290×175×80

335×150×130

340×130×105

12 Масса, кг

- ПИР 3000Р (

с распределительной коробкой

Dräger Juction Box EAC) …… 2,4

(

с распределительной коробкой

АКВ) …………………………… 2,7

- ПИР 7000Р (

с распределительной коробкой

Dräger Juction Box EAC) ……. 4,3

(

с распределительной коробкой

АКВ) ………………………….… 4,6

13 Степень защиты корпуса от внешних воздействий (IP) …………...…IP 66/67

14 Срок службы датчиков, лет, не менее

- ПИР 3000Р ………………………………………………………………….…… 10

- ПИР 7000Р …………………………………………………………………….… 15

15 Средняя наработка на отказ, ч, не менее

- ПИР 3000Р …………………………………………………………………… 50000

- ПИР 7000Р …………………………………………………………………… 60000

16 Условия эксплуатации:

- температура окружающего воздуха, °С

ПИР 3000Р ……………...………………………………. от минус 50 до плюс 80,

ПИР 7000Р ……………...………………………………. от минус 60 до плюс 80;

- относительная влажность при 25 °С, % ……….….. от 0 до 100 (без конденсации)

- атмосферное давление, кПа ………………………………………...… от 70 до 130.

Знак утверждения типа

Знак утверждения типа наносится на боковую поверхность датчика методом наклейки и

на титульный лист Руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки датчика приведен в таблице 3.

Таблица 3

Количество

1 шт.

1 шт. на группу датчиков

1 экз.

Наименование

Датчик горючих газов*

Принадлежности**

Магнитный инструмент***

Руководство по эксплуатации

Паспорт на изделие

Методика поверки

* определяется Заказчиком

** по согласованию с заказчиком, исходя из решаемых задач

*** поставляется по отдельному заказу

Поверка

осуществляется в соответствии с документом МП 64419-16 «Датчики горючих газов моделей

ПИР 3000Р и ПИР 7000Р. Методика поверки», утвержденным ФБУ «ЦСМ Московской облас-

ти» в июне 2016 г.

Лист № 7

Всего листов 7

Основные средства поверки:

- поверочный нулевой газ (ПНГ) – воздух марки Б по ТУ 6-21-5-85 в баллоне под дав-

лением или азот особой чистоты сорт 2-й по ГОСТ 9293-74 в баллоне под давлением;

- ГСО 10257-2013 СО состава газовой смеси СН

/воздух;

Сведения о методиках (методах) измерений

РДЦВ.413311.001 РЭ Датчик горючих газов моделей ПИР 3000Р. Руководство по

эксплуатации»;

РДЦВ.413311.002 РЭ Датчик горючих газов моделей ПИР 7000Р. Руководство по

эксплуатации.

Нормативные и технические документы, устанавливающие требования к датчикам

горючих газов моделей ПИР 3000Р и ПИР 7000Р

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие техниче-

ские условия;

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарные ги-

гиенические требования к воздуху рабочей зоны;

ГОСТ Р 52350.29-1-2008 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Об-

щие технические требования и методы испытаний газоанализаторов горючих газов;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процес-

сов. Общие технические условия;

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений

содержания компонентов в газовых средах;

Техническая документация ООО «КПО-Электро».

Изготовитель

Общество с ограниченной ответственностью «КПО-Электро»

(ООО «КПО-Электро»)

ИНН 7724733598, ОГРН 1107746021900

Адрес: 119361 Москва, ул. Большая Очаковская, д. 47А стр. 1, Российская Федерация

Телефон: +74957817343 факс: +74957817343

E-Mail:

info@kpo-elektro.ru

Испытательный центр

ФБУ «Государственный региональный центр стандартизации, метрологии и испыта-

ний в Московской области» (ФБУ «ЦСМ Московской области»)

141570, Московская обл., Солнечногорский р-н, гп. Менделеево

тел.(495) 994-22-10, факс (495) 994-22-11

Е-mail:

info@mencsm.ru

Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний

средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.«___»________ 2016 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
32852-06	Регистраторы давления жидкостей и газов автономные измерительные	АИР-3М	ООО "СИСТЕМА", г.С.-Петербург	1 год	Перейти
53636-13	Датчики весоизмерительные тензорезисторные	С и Н	ЗАО "Весоизмерительная компания "Тензо-М", пос.Красково	1 год	Перейти
26256-06	Датчики расхода газа	ДРГ.М	АО "ИПФ "Сибнефтеавтоматика" (СибНА), г.Тюмень	3 года	Перейти
63806-16	Датчики уровня топлива	Уровень М1	ООО "НТЦ "Измеритель", г.Москва	2 года	Перейти
8917-82	Датчики уровня воды	ДУ01	ПКТБ "Узводприборавтоматика", Узбекистан, г.Нариманов	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуДатчики горючих газов ПИР 3000Р и ПИР 7000РГРСИ 64419-16

Заказать поверку
Датчики горючих газов ПИР 3000Р и ПИР 7000Р
ГРСИ 64419-16
