Нивелиры с компенсатором Leica NA300, Leica NA500, ГРСИ 64403-16
Номер госреестра:
64403-16
Наименование СИ:
Нивелиры с компенсатором
Обозначение типа:
Leica NA300, Leica NA500
Производитель:
Компания "Leica Geosystems AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62783
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нивелиры с компенсатором Leica NA300, Leica NA500
Назначение средства измерений
Нивелиры с компенсатором Leica NA300, Leica NA500 (далее – нивелиры) предназна-
чены для измерений превышений методом геометрического нивелирования по вертикальным
рейкам при создании, развитии и поддержании в рабочем состоянии государственных геоде-
зических сетей.
Описание средства измерений
Нивелиры - геодезические приборы, принцип действия которых основан на автомати-
ческой установке визирной оси в горизонтальное положение с помощью маятникового ком-
пенсатора с воздушным демпфером.
Нивелиры приводятся в рабочее положение подъемными винтами по круглому уста-
новочному уровню. Наводящий винт с бесконечным ходом обеспечивает плавное и точное на-
ведение прибора на нивелирную рейку в горизонтальной плоскости. Взятие отсчета по рейке
выполняется визуально.
Основными частями нивелиров являются: зрительная труба с компенсатором, несъем-
ная подставка (трегер) с тремя подъемными винтами и вертикальная осевая система.
Выпускаются следующие модификации нивелиров: Leica NA320, Leica NA324, Leica
Leica NA332, Leica NA520, Leica NA524, Leica NA532. Выпускаемые модификации различа-
ются метрологическими характеристиками и внешним видом.
Общий вид нивелиров с компенсатором приведен на рисунках 1 и 2/

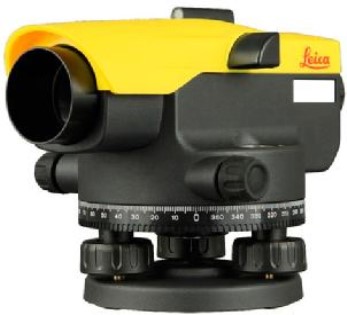

Рисунок 1 - Общий вид нивелиров с компенса-
тором Leica NA320, Leica NA332, Leica NA324

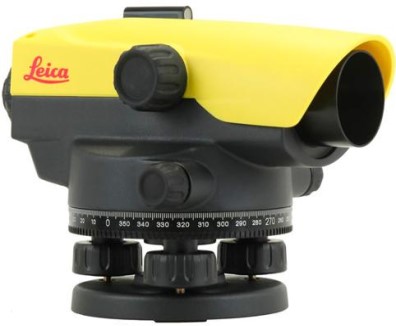

Рисунок 2 - Общий вид нивелиров с компенса-
тором Leica NA532, Leica NA524, Leica NA520
Пломбирование крепёжных винтов корпуса нивелиров с компенсатором не произво-
дится; ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые
могут быть сняты только при наличии специальных ключей.
Метрологические и технические характеристики
Таблица 1 - Метрологические и технические характеристики нивелиров Leica NA300
Наименование характеристикиЗначение характеристики
Модификация
Leica NA320
Leica NA324
Leica NA332
Допускаемая средняя квадратическая погрешность
измерений превышений на 1 км двойного хода, мм
2,5
2,0
1,8
Лист № 2
Всего листов 4
360
1
2432
36
1
1°12’
8
±15
±0,5
0,5
100±1
Продолжение таблицы 1
Диапазон измерений горизонтальных углов, …º
Цена деления горизонтального лимба, …º
Увеличение зрительной трубы, крат20
Диаметр входного зрачка зрительной трубы, мм
Наименьшее расстояние визирования, м, не более
Угловое поле зрения зрительной трубы, не менее
Цена деления круглого установочного уровня, …’/
2мм
Диапазон работы компенсатора, …’, не менее
Пределы допускаемой систематической погрешно-
сти компенсации компенсатора, …"
Допускаемое среднее квадратическое отклонение
самоустановки линии визирования, …"
Коэффициент нитяного дальномера
Значение постоянного слагаемого нитяного дально-
мера, м
0
Диапазон рабочих температур, ºС
Габаритные размеры (Д×Ш×В), мм, не более
Масса, кг, не более
от минус 20 до плюс 40
215×130×145
1,5
Таблица 2 - Метрологические и технические характеристики нивелиров Leica NA500
Наименование характеристикиЗначение характеристики
Модификация
Leica NA520
Leica NA524
Leica NA532
Допускаемая средняя квадратическая погрешность
измерений превышений на 1 км двойного хода, мм
2,5
1,9
1,6
20
32
360
1
24
36
1
1°12’
8
±15
±0,5
0,5
100±1
Диапазон измерений горизонтальных углов, …º
Цена деления горизонтального лимба, …º
Увеличение зрительной трубы, крат
Диаметр входного зрачка зрительной трубы, мм
Наименьшее расстояние визирования, м, не более
Угловое поле зрения зрительной трубы, не менее
Цена деления круглого установочного уровня, …’/
2мм
Диапазон работы компенсатора, …’, не менее
Пределы допускаемой систематической погрешно-
сти компенсации компенсатора, …"
Допускаемое среднее квадратическое отклонение
самоустановки линии визирования, …"
Коэффициент нитяного дальномера
Значение постоянного слагаемого нитяного дально-
мера, м
0
Диапазон рабочих температур, ºС
Габаритные размеры (Д×Ш×В), мм, не более
Масса, кг, не более
от минус 20 до плюс 50
215×130×145
1,5
Лист № 3
Всего листов 4
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклей-
кой на корпус нивелиров.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Нивелир с компенсатором
Шпилька юстировочная
Количество, ед.
1
1
Транспортировочный футляр1
Ключ шестигранный1
Руководство по эксплуатации на русском языке1
Методика поверки МП АПМ 12-161
Поверка
осуществляется по документу МП АПМ 12-16 «Нивелиры с компенсатором Leica NA300,
Leica NA500. Методика поверки», утверждённому ООО «Автопрогресс-М» «04» мая 2016 го-
да.
Основные средства поверки:
- нивелир типа Н-05 по ГОСТ 10528-90;
- теодолит типа Т2 по ГОСТ 10529-96;
- экзаменатор модель 130, ПГ ±4’’;
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3";
- рулетка измерительная 5м 3кл ГОСТ 7502-98;
- нивелирная рейка РН-3 ГОСТ 10528-90;
- секундомер СДСпр-1-2-000 2 кл. ГОСТ 5072-79;
- высотный стенд ГОСТ 10528-90.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к нивелирам с
компенсатором Leica NA300, Leica NA500
1 ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
2 Техническая документация компании «Leica Geosystems AG», Швейцария
Изготовитель
Компания «Leica Geosystems AG», Швейцария
CH-9435 Heerbrugg, Switzerland
Тел.: +41 71 727 31 31, факс: +41 71 727 46 74
E-mail:
Заявитель
Общество с ограниченной ответственностью «НАВГЕОКОМ»,
(ООО «НАВГЕОКОМ»), г. Москва, ИНН 7717626771
129626, г. Москва, ул. Павла Корчагина, 2
Тел./факс: +7 (495) 781-7777 / (495) 747-5130
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д. 3 корп. 1.
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____» ___________ 2016 г.
