Твердомеры универсальные Q3000CS, Q3000C, ГРСИ 64398-16
Номер госреестра:
64398-16
Наименование СИ:
Твердомеры универсальные
Обозначение типа:
Q3000CS, Q3000C
Производитель:
Фирма "Qness GmbH", Австрия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.06.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62778
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Твердомеры универсальные Q3000CS, Q3000C
Назначение средства измерений
Твердомеры универсальные Q3000CS, Q3000C (далее – твердомеры) предназначены для
измерения твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Бринелля и
ВиккерсавсоответствиисГОСТ9013-59,ГОСТ22975-78,ГОСТ9012-59,
ГОСТ Р ИСО 6507-1-2007.
Описание средства измерений
Твердомеры представляют собой стационарные средства измерений, состоящие из
устройства приложения нагрузки и измерительного блока.
Принцип действия твердомеров основан:
для шкал Роквелла и Супер-Роквелла на статическом вдавливании алмазного или
шарикового наконечников с последующим измерением глубины внедрения наконечника;
для шкал Бринелля на статическом вдавливании шарикового наконечника с последующим
измерением диаметра окружности отпечатка;
для шкал Виккерса на статическом вдавливании алмазного пирамидального наконечника с
последующим измерением длин диагоналей восстановленного отпечатка.
Твердомеры изготавливаются в модификациях Q3000CS, Q3000C, которые отличаются
габаритными размерами, массой и рабочим пространством. Символ "C" в названии твердомера
означает наличие у твердомера винтового стола.
Твердомеры имеют сенсорный дисплей с помощью которого происходит управление
процессом измерения твердости.
Внешний вид твердомеров приведен на рисунке 1.
а)б)

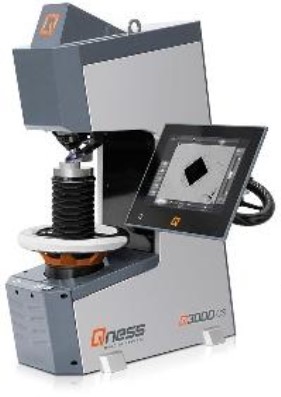

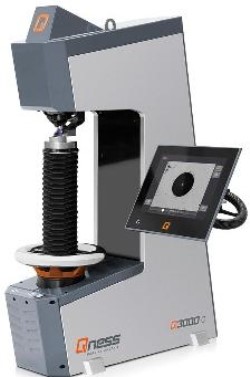

Рисунок 1 – Внешний вид твердомеров:
а – Q3000CS; б – Q3000С
Лист № 2
Всего листов 5
Программное обеспечение
Значение
Идентификационные данные (признаки)
Идентификационное наименование ПО
Qpix T12
Номер версии (идентификационный номер ПО)
3.4.17 и выше
Цифровой идентификатор ПО
–
Программное обеспечение (далее — ПО) используется для управления твердомером,
записью, хранением и статистической обработки результатов измерений. Идентификационные
данные (признаки) ПО приведены в таблице 1.
Таблица 1
Для модификаций Q3000CS, Q3000C
Уровень защиты ПО твердомеров от непреднамеренных и преднамеренных изменений
соответствует уровню «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики
Для модификаций Q3000CS, Q3000C
Испытательные нагрузки, Н…………………………….……...…………………......98 − 29430
Пределы допускаемой относительной погрешности испытательных нагрузок для шкал
Роквелла, %........................................................................................................................................±0,5
Диапазоны измерений твердости по шкалам Роквелла и соответствующие им пределы
допускаемых абсолютных погрешностей твердомеров приведены в таблице 2.
Таблица 2
Пределы допускаемых
Шкалы РоквеллаДиапазон измерений твердости
абсолютных погрешностей
HRА от 70 HRА до 93 HRА ±1,2
HRВ от 25 HRВ до 100 HRВ ±2,0
от 20 HRC до 35 HRC ±2,0
HRC от 35 HRC до 55 HRC ±1,5
от 55 HRC до 70 HRC ±1,0
Пределы допускаемой относительной погрешности испытательных нагрузок для шкал
Супер-Роквелла, %..........................................................................................................................±0,66
Диапазоны измерений твердости по шкалам Супер-Роквелла и соответствующие им
пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 3.
Лист № 3
Всего листов 5
Шкалы Супер-Роквелла
Диапазон измерений твердости
HRN30
HRT30
Таблица 3
HRN15
Trial
HRT15
HRT45
70 – 94
40 – 76
76 – 86
20 – 78
62 – 93
15 – 70
70 - 82
10 – 72
Пределы допускаемых
абсолютных погрешностей
±1,0
±2,0
±1,0
±2,0
±2,0
±3,0
±2,0
±3,0
Пределы допускаемой относительной погрешности испытательных нагрузок для шкал
Бринелля, %.......................................................................................................................................±1,0
Диапазоны измерений твердости по шкалам Бринелля
………………………………………………………..…………………..………..........8 – 450НВ
………………………………………………………..…………………..………....95 – 650НВW
Пределы допускаемой относительной погрешности при измерении твердости по
шкалам Бринелля, %…………………….…….…...……………….…..……..……..........................±3
Пределы допускаемой относительной погрешности испытательных нагрузок для шкал
Виккерса, %.......................................................................................................................................±1,0
Диапазон измерений твердости по шкалам Виккерса …………………...….......50 − 1500 HV
Пределы допускаемой относительной погрешности при измерении твердости по
шкалам Виккерса, %……………………………………….…….…...………………..…….............±3
Условия эксплуатации:
- температура окружающей среды, °С………………………………...………………...........…18-28
- относительная влажность воздуха, %, не более.............................................................................70
Параметры электрического питания:
- напряжение, В……………………………….….………………………….…........................230/110
- частота, Гц……………………………………………………………..………...........................50/60
Габаритные размеры (длина × ширина × высота), мм, не более:
модификация Q3000CS………....……..............................................................................640×645×888
модификация Q3000C…………...…................................................................................776×645×1109
Рабочее пространство (высота × длина), мм, не менее:
модификация Q3000CS……....……...........................................................................................180×180
модификация Q3000C…………...…..........................................................................................340×260
,
Потребляемая мощность, Вт:
модификации Q3000CS, Q3000C………………....……...................................................................360
Масса, кг, не более:
модификация Q3000CS...……............................................................................................................180
модификация Q3000C....…..................................................................................................................230
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на боковой правой поверхности корпуса твердомеров в виде наклеиваемой плёнки и
на титульный лист руководства по эксплуатации типографским или иным способом.
Комплектность средства измерений
Твердомер универсальный Q3000CS, Q3000C (по заказу) ………………….................1шт.
Аксессуары (по заказу) ……………………………………………………………1 комплект
Наконечники, объективы и образцовые меры твердости (по заказу)…………..1 комплект
Вспомогательные принадлежности........................................................................1 комплект
Руководство по эксплуатации Q3000CS, Q3000C............................................................1 шт.
Поверка
осуществляется по документу ГОСТ 8.398-80 «Государственная система обеспечения единства
измерений. Приборы для измерения твёрдости металлов и сплавов. Методы и средства
поверки».
Знак поверки наносится на свидетельство о поверке.
Основные средства поверки (эталоны): эталонные меры твердости по шкалам Бринелля,
Роквелла, Супер-Роквелла и Виккерса 2-го разряда по ГОСТ 9031-75.
Сведения о методиках (методах) измерений
ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю.
ГОСТ 9013-59 Металлы. Метод измерения твердости по Роквеллу.
ГОСТ 22975-78 Металлы и сплавы. Метод измерения твердости по Роквеллу при малых
нагрузках (по Супер -Роквеллу).
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу.
Часть 1. Метод измерения.
Нормативныедокументы,устанавливающиетребованияктвердомерам
универсальным Q3000CS, Q3000C
ГОСТ8.062-85Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля.
ГОСТ8.063-2012Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений твёрдости по шкалам Виккерса.
ГОСТ8.064-94Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и
Супер-Роквелла.
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.
Лист № 5
Всего листов 5
Изготовитель
Qness GmbH, Австрия
Адрес: Bluntaustraße 52, 5440 Golling, Austria
Tel: +43 6244 34393
Fax: +43 6244 34393-30
Заявитель
ЗАО «С-Инструментс»
Адрес: РФ, 125009, г. Москва, ул. Моховая, д. 9, стр. 4
Тел.: (495) 697-03-08, (495) 695-41-63. Факс: (495) 697-10-67
E-mail:
Испытательный центр
ФГУП «Уральский научно-исследовательский институт метрологии»
(«ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
тел.: (343) 350-26-18 факс: (343) 350-20-39E-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
С.С. Голубев
М.п.
«___» ______________ 2016 г.
