Номер госреестра:
64396-16
Наименование СИ:
Тензиометры
Обозначение типа:
K20 и K20S
Производитель:
Фирма "KRUSS GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62776
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тензиометры K20 и K20S
Назначение средства измерений
Тензиометры K20 и K20S (далее - тензиометры) предназначены для измерений
поверхностного и межфазного натяжения жидкостей методом кольца Дью Нуи или пластины
Вильгельми.
Описание средства измерений
Принцип действия тензиометров основан на измерении максимального усилия для
отрыва измерительного элемента (кольца или пластины с известной геометрией, сделанных из
хорошо смачиваемого материала) от поверхности исследуемой жидкости. Измерительный
элемент, закрепленный на подвесе тензиометра, погружается в жидкость, после чего кювета с
жидкостью опускается. При опускании жидкость стремится стечь с измерительного элемента,
что приводит к постепенному утончению плёнки жидкости и его отрыву. По измеренному
значению силы, действующей на измерительный элемент при соприкосновении его с поверхностью
жидкости, и известным геометрическим параметрам измерительного элемента рассчитывается
поверхностное натяжение жидкости на границе раздела фаз. Результаты измерений выводятся на
жидкокристаллический дисплей. В качестве измерителя сил, воздействующих на измерительный
элемент, используется встроенное весоизмерительное устройство, позволяющее также определять
массуизмерительного элемента или другого образца, закрепленного на подвесе тензиометра.
Конструктивно тензиометры представляют собой основной блок с рабочей зоной,
закрытой прозрачным кожухом, жидкокристаллическим дисплеем и мембранной клавиатурой. В
рабочей зоне установлен плоский столик или термостатируемая ячейка для жидкости и подвес
для измерительного элемента. Пломбирование тензиометра не предусматривается.
Внешний вид тензиометров приведен на рисунке 1.

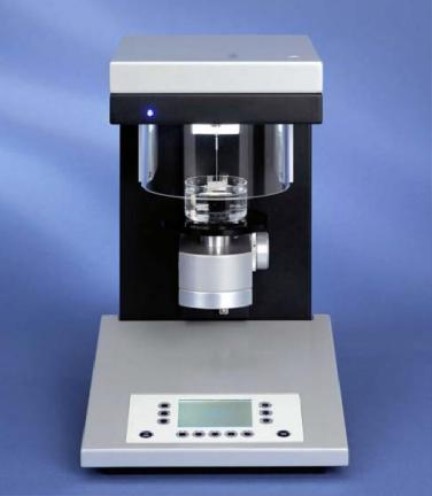

Рисунок 1 – Внешний вид тензиометров K20 и K20S
Место для нанесения
знака поверки
Лист № 2
Всего листов 4
Тензиометры имеют исполнения K20 и K20S. Исполнение K20S отличается ручным
управлением положения столика и измерительного объекта, а также отсутствием функции
сохранения данных и расчета статистики. Тензиометры оснащены стандартным интерфейсом
RS-232 для вывода результатов измерений на печать или персональный компьютер.
Программное обеспечение
Тензиометры K20 и K20S имеют программное обеспечение (ПО), представляющее
собой встроенную программу-прошивку.
ПО тензиометра предназначено для управления элементами тензиометра (столиком,
мешалкой, подсветкой), а также для сбора, обработки и хранения измерительной информации.
Программное обеспечение тензиометра загружается при выпуске из производства и не может
быть изменено в процессе эксплуатации. ПО может быть полностью заменено на более
позднюю версию путем переустановки через стандартный интерфейс RS232.
Идентификацияпрограммыосуществляетсяпутемпросмотраномераверсии
программного обеспечения на дисплее во время тестирования при включении тензиометра.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Значение
отсутствует
Номер версии (идентификационный номер) ПОне ниже 01.00 (S01.00 для K20S)
Цифровой идентификатор ПО отсутствует
Уровень защиты ПО и измерительной информации тензиометра от непреднамеренных и
преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Значение
от 1 до 999
±
1
0,1
0,1
50,0
0,1
±
5
от 187 до 242
от 49 до 51
10
Метрологические и технические характеристики
Таблица 2
Наименование параметра
Диапазон измерений поверхностного натяжения, мН/м
Пределы допускаемой абсолютной погрешности измерений
поверхностного натяжения, мН/м
Разрешение отображения результата измерений, мН/м
Минимальная масса образца (Min), г
Максимальная масса образца (Мах), г
Разрешение отображения массы образца, мг
Пределы допускаемой абсолютной погрешности измерений массы
образца при поверке, мг
Параметры электропитания:
− напряжение питания, В
− частота питающего напряжения, Гц
− потребляемая мощность, В
×
А, не более
Габаритные размеры (длина × ширина × высота), мм,
не более:
Trial тензиометра (без термостатируемой ячейки), кг, не более:
350 × 270 × 420
11
Лист № 3
Всего листов 4
Продолжение таблицы 2
Условия эксплуатации:
от плюс 15 до
плюс 25
80
− температура окружающего воздуха, °С
− относительная влажность воздуха, %, не более
Показатели надежности:
− срок службы, лет, не менее
5
Знак утверждения типа
наносится способом наклейки на корпус тензиометра, а также типографским способом на
титульный лист Руководства по применению в верхней части слева.
Наименование
Количество, шт.
Комплектность средства измерений
Таблица 3
1
---
1*
1
1
1
Тензиометр
Выносная панель управления
Термостатируемая ячейка с магнитной мешалкой
Стандартная емкость для образца
Измерительный объект (кольцо или пластина)
Специальный подвес для наложения гирь
Эксплуатационная документация в составе:
-
Руководство по применению
-
Методика поверки МП 54-233-2015
1
1
* - поставляется по заказу.
Поверка
осуществляется в соответствии с документом МП 54-233-2015 «Тензиометры K20 и K20S.
Методика поверки», утвержденным ФГУП «УНИИМ» 15 марта 2016 г.
Эталоны, применяемые при поверке:
-
эталонные гири класса точности F
1
по ГОСТ OIML R 111-1-2009 массой от 0,1 до 5,0 г;
-
эталонные гири класса точности F
2
по ГОСТ OIML R 111-1-2009 массой от 1,0 до 50,0 г.
Сведения о методиках (методах) измерений
При использовании тензиометров применяется метод прямых измерений силы отрыва
чувствительного элемента от поверхности исследуемой жидкости, описаный в руководствах по
эксплуатации тензиометров.
Нормативные и технические документы, устанавливающие требования к тензиометрам
K20 и K20S
1 ГОСТ 8.021-2005ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений массы.
2 Техническая документация KRÜSS GmbH, Германия.
Лист № 4
Всего листов 4
Изготовитель
KRÜSS GmbH, Германия
Borsteler Chaussee 85, 22453 Hamburg, Germany
Tel. +49 40 514 401-0, Fax +49 40 514 401-98
E-mail:
Заявитель
Общество с ограниченной ответственностью «Trial»
(ООО «ТИРИТ», г. Москва, Россия)
Адрес: Россия, 111020, г. Москва, ул. Боровая, д.7, стр.10, к.15
Тел./факс: (495) 223-18-03
E-mail:
www. tirit.org
Испытательный центр
Федеральное государственное унитарное предприятие
«Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18Факс: (343) 350-20-39E-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«___» ______________ 2016 г.
