Датчики пьезоэлектрические Lineas® 9195F, ГРСИ 64339-16
Номер госреестра:
64339-16
Наименование СИ:
Датчики пьезоэлектрические
Обозначение типа:
Lineas® 9195F
Производитель:
Фирма "Kistler Instrumente AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62717
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики пьезоэлектрические Lineas
®
9195F
Назначение средства измерений
Датчики пьезоэлектрические Lineas
®
9195F (далее – датчики) предназначены для
измерений динамических нагрузок, возникающих от воздействия колес движущегося
транспортного средства (далее - ТС).
Описание средства измерений
Принцип действия датчиков основан на прямом пьезоэлектрическом эффекте.
Конструктивно датчики состоят из металлического профиля с установленными в его
сечении чувствительными элементами (монокристаллами кварца). Чувствительные элементы
имеют параллельный выход на шины, соединенные с коаксиальным сигнальным кабелем.
При проезде колес ТС через датчики, встроенные в дорожное полотно, на поверхности
чувствительныхэлементоввозникаютэлектрическиезаряды,пропорциональные
динамическим нагрузкам. Сигнал с датчика передается на усилитель заряда.
Датчики имеют одинаковую конструкцию и выпускаются в нескольких исполнениях.
Исполнения отличаются длиной и массой, а также длиной кабеля. Кабель, укладываемый в
дорожное полотно, имеет усиленное защитное покрытие длиной 15 м.

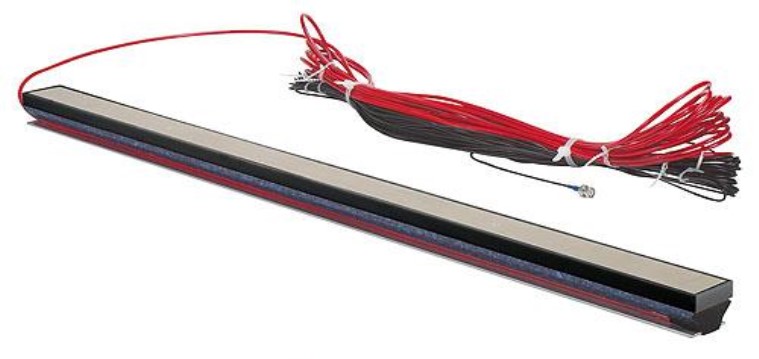

Рис. 1- Общий вид датчиков пьезоэлектрических Lineas
®
9195F
Метрологические и технические характеристики
Таблица 1- Метрологические характеристики
Наименование характеристики
Диапазон измерений динамической нагрузки, кН
Номинальная чувствительность, пКл/Н
Значение
от 0 до 150
минус 1,76
Пределыдопускаемыхотклоненийотзначения
номинальной чувствительности, %
±5
Порог чувствительности, не менее, Н
Пределы допускаемой относительной погрешности, %
Диапазон рабочих температур, ºC
Пылевлагозащищенность
0,5
±2,5
от минус 40 до плюс 60
IP 68
Лист № 2
Всего листов 3
Таблица 2 -Технические характеристики
Исполнение
Длина датчика,
мм
Длина
кабеля, м
Ширина Толщина
датчика, мм датчика, мм
9195F111
9195F121
9195F211
9195F221
9195F311
9195F321
9195F411
9195F421
9195F511
9195F521
750
750
1000
1000
1500
1500
1750
1750
2000
2000
5044
Масса
датчика с
кабелем, кг
3,7
5,0
4,5
5,8
6,1
7,6
6,8
8,3
7,6
9,1
40
100
40
100
40
100
40
100
40
100
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации
(далее- РЭ) и маркировочную табличку датчика.
Комплектность средства измерений
Таблица 3 -Комплектность средства измерений
Наименование
Датчик пьезоэлектрический Lineas
®
9195F(исполнение по заказу)
Руководство по эксплуатации
Монтажный комплект и инструкция по монтажу
Методика поверки МП-РТ-3238-444-2016
Количество, шт.
1
1
1
1
Поверка
осуществляется по документу МП-РТ-3238-444-2016 «ГСИ. Датчики пьезоэлектрические
Lineas
®
9195F. Методика поверки», утвержденному ФБУ «Ростест-Москва» 20.04.2016 г.
Основные средства поверки:
машины универсальные испытательные (рег. №№ 59966-15; 57528-14; 57058-14) в
диапазоне от 1 кН до 150 кН с пределами допускаемой относительной погрешности
измерений, не более ±0,5 %, скорость перемещения подвижной траверсы, не менее 250 мм/мин;
электрометры-измерители больших сопротивлений 6517В (рег. №49647-12) в режиме
измерения заряда в диапазоне от 2 нКл до 2 мкКл с пределами допускаемой относительной
погрешности измерений заряда не более ±0,5 % или усилители заряда РШ2731Э
(рег.№41372-09) с коэффициентом преобразования по заряду от 0,01 мВ/пКл до 250 мВ/пКл
Место нанесения знака утверждения типа
Рис. 2- Маркировочная табличка
Лист № 3
Всего листов 3
с пределами допускаемой относительной погрешности преобразования заряда не более ±0,3 %,
вольтметр постоянного тока в диапазоне измерений от 0,1 В до 10 В с пределами
допускаемой относительной погрешности измерений не более ±0,1 %.
Знак поверки в виде оттиска поверительного клейма наносится в РЭ.
Сведения о методиках (методах) измерений
Методика измерений изложена в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к датчикам
пьезоэлектрическим Lineas
®
9195F
Техническая документация фирмы Kistler Instrumentе AG, Швейцария.
Изготовитель
Фирма Kistler Instrumentе AG, Швейцария
Юридический адрес: Eulachstrasse 22, Postfach СН-8408, Winterthur, Switzerland
Tel./fax: + 41 52 224 1429
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Тел.: +7 (495) 544-00-00
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
С.С. Голубев
М.п.«__» ________2016 г.
