Система автоматизированная измерительная ТЕСТ-1102, ГРСИ 64331-16
Номер госреестра:
64331-16
Наименование СИ:
Система автоматизированная измерительная
Обозначение типа:
ТЕСТ-1102
Производитель:
ООО Фирма "Информтест", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 1403001
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62709
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная измерительная ТЕСТ-1102
Назначение средства измерений
СистемаавтоматизированнаяизмерительнаяТЕСТ-1102(далее–система)
предназначена для измерения и воспроизведения электрических величин в процессе проверки
объектов контроля (ОК).
Описание средства измерений
Конструктивно система состоит из подсистем ИАБ (BSS), ИНШ (ELOAD), СЭ63, ИБФ
(SAS), ИПАБ (2CH SAS). Подсистемы ИБФ, ИАБ, ИНШ и ИПАБ представляют собой
электронные стойки с установленными в них источниками питания и электронными нагрузками,
которые являются функционально законченными электронными устройствами. Подсистема
СЭ63 выполнена по модульному принципу на основе стандарта VXI и представляет собой набор
функциональных модулей, размещенных в базовом блоке (крейте) INTE004-01 FC VXI 3.0
Mainframe и объединенных, в зависимости от функционального назначения, в каналы,
управляемые от внешней ПЭВМ. Базовый блок с установленными в него модулями образует
блок электронный БЭ128, к которому прикрепляются три коммутационные панели КП1-1102,
КП2-1102 и КП3-1102, а также панель питания. Дополнительно в состав подсистемы СЭ63
входит источник питания постоянного тока Agilent N6711A c модулями N6744B и N6776A.
Подсистема СЭ63 функционально состоит из системы ИКСЭП (имитация сигналов
контроллера), ИЭБ (имитация сигналов аккумуляторной батареи) и ИАРК (имитация сигналов
аппаратуры регулирования). Управление и обмен данными между составными частями системы
ТЕСТ-1102 осуществляется по сети Ethernet.
В системе реализованы следующие каналы:
- измерительные каналы (ИК) напряжения постоянного тока;
- измерительные каналы (ИК) сопротивления постоянному току;
- каналы воспроизведения напряжения постоянного тока;
- каналы воспроизведения сопротивления постоянному току датчиков температуры (ДТ).
ИК напряжения постоянного тока
Каналы реализованы с помощью трех мезонинных модулей измерителя мгновенных
значений напряжения МН8И-10В из состава подсистемы СЭ63.
Принцип действия ИК основан на аналого-цифровом преобразовании измеряемой по
двухпроводным, изолированным друг от друга каналам, величины входных аналоговых
сигналов напряжения постоянного тока в двоичный цифровой код, доступный для чтения
программой пользователя.
ИК сопротивления постоянному току
Каналы реализованы двумя мезонинными модулями МС8-2Л из состава подсистемы
СЭ63,обеспечивающимиизмерениевеличинысопротивленияпостоянномутокупо
двухпроводной схеме.
Принцип действия ИК основан на аналого-цифровом преобразовании измеряемой
величины активного сопротивления в двоичный цифровой код, доступный для чтения
программой пользователя.
Каналы воспроизведения напряжения постоянного тока
Каналы реализованы с помощью трех модулей ИПТН16 из состава подсистемы СЭ63.
Принцип действия каналов основан на воспроизведении напряжения постоянного тока
путем цифро-аналогового преобразования кодов управления в значения выходного напряжения.
Лист № 2
Всего листов 9
Каналы воспроизведения сопротивления постоянному току
датчиков температуры (ДТ)
Каналы реализованы с помощью шести мезонинных модулей МЭМС2-4Л из состава
подсистемы СЭ63.
Принцип действия каналов воспроизведения сопротивления постоянному току ДТ
заключается в коммутации резисторов, установленных на мезонинном модуле, на требуемый
канал.
По условиям эксплуатации системы относятся к группе 2 по ГОСТ 22261-94
климатического исполнения УХЛ с диапазоном рабочих температур от плюс 5 до плюс 40 °С и
относительной влажности воздуха до 80 % при температуре плюс 25 °С без предъявления
требований по механическим воздействиям и эксплуатируется в отапливаемых помещениях, не
содержащих химически активных сред.
Внешний вид системы, с указанием места нанесения знака утверждения типа, приведен
на рисунке 1.
Защита от несанкционированного доступа предусмотрена в виде пломбировки
функциональных модулей, установленных в крейт (рисунок 2).

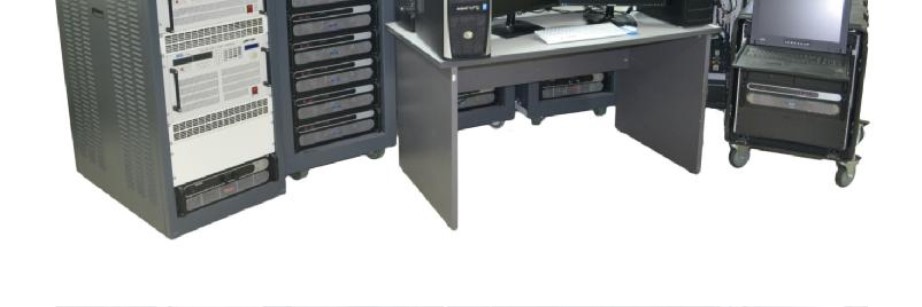

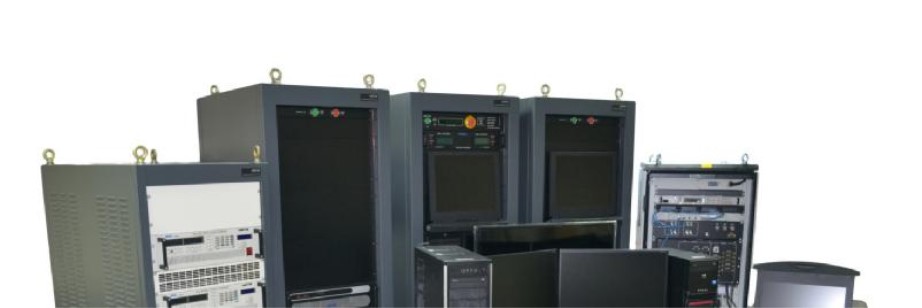

Рисунок 1 – Внешний вид системы автоматизированной измерительной ТЕСТ-1102
Подсистема
СЭ63
Подсистемы ИБФ
(SAS)
Подсистема ИАБ
(BSS)
Подсистема ИНШ
(ELOAD)
Рабочее место № 2
Рабочее место № 1
ИПАБ (2CH SAS)
Место на-
несения
знака
Лист № 3
Всего листов 9

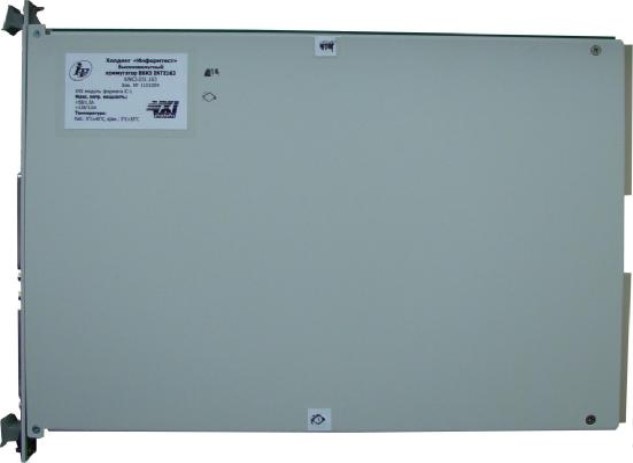

Рисунок 2 – Пломбировка функционального модуля
Программное обеспечение
Система работает под управлением программного обеспечения (ПО), которое
выполняет следующие функции:
- считывание из модулей измерительной информации;
- передачу измерительной информации ПО верхнего уровня.
Влияние ПО на метрологические характеристики системы учитывается в общих
согласованных допусках.
Метрологически значимая часть ПО и измеренные данные достаточно защищены с
помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Защитапрограммногообеспеченияотнепреднамеренныхипреднамеренных
изменений соответствует уровню «высокий» по Р 50.2.077–2014.
Идентификационныеданные(признаки)метрологическизначимойчастиПО
приведены в таблице 1.
1.0
1.0
C4645F32
8ACA7C07
CRC32
CRC32
Povcalc.dll
unms8к2l_m
ath.dll
uniptn16_
math.dll
Таблица 1 – Характеристики программного обеспечения (ПО)
ИдентификационныеЗначение
данные (признаки)
Идентификационноеunmems2_unmn8i_
наименование ПО math.dll math.dll
Номер версии ПО
(идентификационный1.01.01.0
номер) ПО
Цифровой
идентификатор ПО
957294D49BB7E2CBF1697EE3
Алгоритм вычисления
цифровогоCRC32CRC32CRC32
идентификатора ПО
Место пломбировки
Лист № 4
Всего листов 9
Метрологические и технические характеристики
Имитация сигналов контроллера (ИКСЭП)
ИК напряжения постоянного тока
Диапазон измерений напряжения постоянного тока, В.................................................от 0 до 4,5
Пределы допускаемой приведенной (к верхнему пределу измерений (к ВП)) погрешности
измерения напряжения постоянного тока, %.............................................................................±0,1
Количество ИК, шт. .........................................................................................................................23
ИК сопротивления постоянному току
Диапазон измерений сопротивления постоянному току, кОм .....................................от 12 до 30
Пределы допускаемой абсолютной погрешности измерения сопротивления постоянному току,
Ом ..................................................................................................................................................±550
Количество ИК, шт. .........................................................................................................................12
Имитация сигналов аккумуляторной батареи (ИЭБ)
Каналы воспроизведения напряжения постоянного тока
Диапазон воспроизведения напряжения постоянного тока, В......................................от 0 до 4,7
Дискретность воспроизведения напряжения постоянного тока, В..........................................0,01
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного
тока, мВ.............................................................................................................................................±5
Количество каналов, шт. .................................................................................................................16
Каналы воспроизведения сопротивления постоянному току ДТ
Диапазон воспроизведения сопротивления постоянному току, кОм ..........................от 12 до 30
Дискретность воспроизведения сопротивления постоянному току, Ом..................................100
Пределы допускаемой абсолютной погрешности воспроизведения сопротивления постоянному
току, Ом......................................................................................................................±(0,002∙Rx + 2),
где Rx - устанавливаемое значение, Ом.
Количество каналов, шт. .................................................................................................................12
Имитация сигналов аппаратуры регулирования (ИАРК)
Каналы воспроизведения напряжения постоянного тока
Диапазон воспроизведения напряжения постоянного тока, В......................................от 0 до 4,5
Дискретность воспроизведения напряжения постоянного тока, В..........................................0,01
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного
тока, мВ.............................................................................................................................................±5
Количество каналов, шт. .................................................................................................................23
Общие характеристики
Сопротивление изоляции цепи сетевого питания относительно корпуса, МОм,
не менее.............................................................................................................................................20
Электрическая прочность изоляции цепи сетевого питания, В, не менее..............................1500
Электрическое сопротивление цепи защитного заземления, Ом, не более ..............................0,1
Рабочие условия эксплуатации:
- температура окружающего воздуха, ºС......................................................от плюс 5 до плюс 40
- относительная влажность воздуха при температуре плюс 25 ºС, %..........................от 45 до 80
- атмосферное давление, кПа..................................................................................от 84,0 до 106,7
Лист № 5
Всего листов 9
Параметры электропитания:
- напряжение переменного тока, В.........................................................................................380±38
- напряжение переменного тока, В.........................................................................................220±22
- частота переменного тока, Гц...................................................................................................50±1
Масса, кг, не более.......................................................................................................................2000
Мощность, потребляемая от сети питания переменного тока 380 В, кВ∙А, не более.............100
Мощность, потребляемая от сети питания переменного тока 220 В, кВ∙А, не более...............10
Сила тока, потребляемая от сети питания, и габаритные размеры подсистем приведены
в таблице 2.
ИБФ (SAS)
30
Таблица 2
Наименование
подсистем
Сила тока,
потребляемая от сети
питания, А, не более
ИАБ (BSS)
ИНШ (ELOAD)
СЭ63
ИПАБ (2CH SAS)
50
10
15
21
Габаритные размеры
(длина×ширина×высота),
мм, не более
995×610×1900
995×610×1900
995×610×1900
965×560×1585
830×560×1575
1030×600×820
Знак утверждения типа
наносится на лицевую панель подсистемы СЭ63 в виде наклейки и на титульный лист
руководства по эксплуатации и формуляра методом компьютерной графики.
Комплектность средства измерений
5702432-11
5609617-01
5609617-02
5606488-02
5609217-01
5606825-04
Кол.Примечание
Таблица 3 – Комплектность средства измерений
ОбозначениеНаименование
Система автоматизированная измерительная
ТЕСТ-1102
1Заводской номер 1403001
5702432-01
12CH SAS SYSTEM:1
6CH SAS MASTER1
5702432-12
6CH SAS SLAVE1
MASTER SAS ITA1
SLAVE #1 SAS ITA1
Заглушка3
Заглушка2
Заглушка3
См. примечание
Входит в состав 12CH SAS
SYSTEM 5702432-01.
См. примечание
То же
Входит в состав 6CH SAS MASTER
5702432-11. См. примечание
Входит в состав 6CH SAS SLAVE
5702432-12. См. примечание
Входит в состав 12CH SAS
SYSTEM и BSS MASTER.
См. примечание
Входит в состав 6CH SAS MASTER
и 2CH SAS SYSTEM.
См. примечание
Входит в состав 6CH SAS MASTER,
BSS MASTER и 2CH SAS SYSTEM.
См. примечание
Лист № 6
Всего листов 9
5606560-01
Заглушка
1
5606357-02
Кабель
1
ФТКС.685621.257-01
Кабель сетевой
3
ФТКС.687287.136
Адаптер SAS Master
1
ФТКС.687287.135
Адаптер SAS Slave
1
Провод заземления 6-
10000 ГОСТ 18714-81
6
ФТКС.685621.292
Кабель заземления
2
Входят в состав адаптеров SAS
7
См. примечание
5609761-01
BSS ITA
1
5609628-01
Заглушка
1
5606560-01
Заглушка
2
1
1
Обозначение
Наименование
Кол.
Примечание
Входит в состав 6CH SAS MASTER.
См. примечание
Входит в состав 12CH SAS
SYSTEM 5702432-01.
См. примечание
Для 12 CH SAS SYSTEM и HI
CURR LOADS
Входит в состав 6CH SAS MASTER
5702432-01
Входит в состав 6CH SAS SLAVE
5702432-12
Для SAS SYSTEM, BSS SYSTEM,
HI CUR LOADS, 2CH SAS
SYSTEM, СЭ63
5702433-01
Кабель Ethernet, CAT5E,
RJ45, 10 м
BSS MASTER:
1
5609639-01
BSS ITA
1
См. примечание
Входит в состав BSS MASTER
5702433-01. См. примечание
То же
Входит в состав BSS MASTER.
См. примечание
Для BSS MASTER
См. примечание
ФТКС.685621.274-01
5702438-01
ФТКС.687287.134
5702437-01
Кабель сетевой
HI CURR LOADS:
Адаптер ELOAD
2CH SAS SYSTEM:
1
1
1
1
См. примечание
Входит в состав 2CH SAS SYSTEM.
См. примечание
Для 2CH SAS SYSTEM и СЭ63
ФТКС.687420.123
ФТКС.685621.362
ФТКС.411187.070
1
2
1
ФТКС.687420.118
ФТКС.687287.124
ФТКС.687287.129
ФТКС.687287.130
ФТКС.301422.075
ФТКС.687280.011
1
1
1
1
1
1
1
Панель mSAS
Кабель сетевой
СЭ63:
ИБП Eaton 9130 3000VA
c релейной интерфейсной
платой USB-BD
Web/SNMP 103006463-
6591
Панель питания
КП1-1102
КП2-1102
КП3-1102
Стойка
Модуль вентиляторный
Панель НЭ
Коммутатор Ethernet HP
V1910-16G Switch
JE005A
В составе СЭ63. Поставляется с
кабелями питания, кабелем USB,
кабелем DSUB, сетевым
удлинителем на три розетки 16А,
диском СD. См. примечание
В составе СЭ63
То же
То же
То же
То же
В составе стойки ФТКС.301422.075
В составе СЭ63
В составе СЭ63. Поставляется с
кабелем питания, кабелем RJ45-
DSUB 9F. См. примечание
Лист № 7
Всего листов 9
1
OmniBusBox 162-555-555
1
ФТКС.469133.003-01
1
В составе БЭ128
ФТКС.468260.041
1
То же
ФТКС.468266.053
6
В составе БЭ128
ФТКС.468266.004
2
То же
ФТКС.468266.023-01
5
То же
UNC3.031.144
1
То же
Клавиатура
1
1
См. примечание
Компьютер (Core i7)
1
1
Обозначение
Кол.
Наименование
Источник питания
N6711A c модулями
N6744B и N6776A
1
2
1
1
ФТКС.685621.060-02
ФТКС.685621.060-11
ФТКС.685621.060-14
ФТКС.411259.142
Примечание
В составе СЭ63. Поставляется с
кабелем питания, Ferrite Core, двумя
CD дисками. См. примечание
В составе СЭ63. Поставляется с
кабелем питания, двумя кабелями
16038, кабелем USB,кабелем
Ethernet 5Е, телефонным кабелем,
двумя CD дисками. См. примечание
В составе СЭ63. См. примечание
В составе СЭ63
То же
То же
В составе СЭ63
ФТКС.468260.007
ФТКС.468269.011
ФТКС.468266.039
ФТКС.468266.009
3
7
9
4
То же
То же
То же
То же
ФТКС.468266.040
1
То же
Блок розеток
Кабель заземления
Кабель заземления
Кабель заземления
БЭ128:
INTE004-01 FC VXI 3.0
Mainframe
ETHERNET
CONTROLLER
ИПТН16
НМ-М
МФТКЭ
МДС32
Электронный магазин
сопротивления
постоянному току
МЭМС2-4Л
Измеритель
сопротивления
постоянному току МС8-
2Л
Измеритель мгновенных
значений напряжения
МН8И-10В
МФСК-24Э
Мультиметр цифровой
ЦММ1
Рабочее место №1:
Видеомонитор 21,5”
ИБП
1
2
1
Samsung S22C200B. См. примечание
APC BE700G-RS. См. примечание
Defender Skyline 895 с USB
адаптером. См. примечание
Операционная система
Windows (32-bit) c
установочным диском
Манипулятор типа
«мышь» c ковриком
Поставляется с кабелем питания,
запасными частями для кулера,
одним CD диском. См. примечание
Defender Skyline 895.
См. примечание
Лист № 8
Всего листов 9
Видеомонитор 32”
2
1
То же
Компьютер(Core i3)
1
1
Genius. См. примечание
СF144A
Принтер HP Color
LaserJet Pro 200 M276n
1
1
1
Согласно ведомости
ФТКС.411713.149ВЭ
1
Программные продукты.
Поставляются на компакт-диске
1
1
3
См. примечание
1
См. примечание
1
См. примечание
Рабочее место №2:
1
1
Samsung UE32F6800AB.
См. примечание
KB-110. См. примечание
Клавиатура
Операционная система
Windows (32-bit) c
установочным диском
Поставляется с кабелем питания,
СD диском. См. примечание
Манипулятор типа
«мышь» с ковриком
1
Поставляется с кабелем питания,
телефонным кабелем, двумя СD
дисками. См. примечание
SVEN См. примечание.
Согласно ведомости
ФТКС.411713.149ЗИ
1
ФТКС.87020-01
OPTIMA PROСетевой фильтр
Комплект ЗИП
одиночный
Комплект
эксплуатационных
документов
ФТКС.305651.037Монтажный комплект
Установочный комплект
«Система ТЕСТ-1102.
Комплект программного
обеспечения»
ФТКС.34003-01Informtest VISA
ФТКС.85001-01
Комплект ПО модулей
Информтест
Программные продукты в
соответствии с описью
ФТКС.34003-01 90ОП1.
Поставляются на компакт-диске
Программные продукты в
соответствии с описью
ФТКС.85001-01 90ОП1.
Поставляются на компакт-диске
1
Операционная система
Windows (32-bit) c
установочным диском
ПО SAS с установочным
диском
ПО BSS с установочным
диском
ФТКС.305635.133Упаковка
Примечание - Покупное изделие.
Поверка
осуществляетсяподокументуФТКС.411713.149РЭ«Системаавтоматизированная
измерительная ТЕСТ-1102.Руководствопоэксплуатации»раздел12«Поверка»,
утвержденному ФГУП «ВНИИМС» 06.06.2016 г.
Основные средства поверки: мультиметр цифровой ЦММ1 (рег. № 50927-12); источник
питания постоянного тока модульный N6700 (рег. № 48606-11); магазин электрического
сопротивления Р4834 (рег. № 11326-90).
Лист № 9
Всего листов 9
Знак поверки наносится на лицевую панель подсистемы СЭ63 в виде наклейки.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системе
автоматизированной измерительной ТЕСТ-1102
1 ГОСТ 14014-91Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний.
2 ГОСТ 22261-94Средства измерений электрических и магнитных величин. Общие
технические условия.
3 ГОСТ 8.027-2001 ГСИ.Государственнаяповерочнаясхемадлясредствизмерений
постоянного электрического напряжения и электродвижущей силы.
4 Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля
2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений
электрического сопротивления».
5 ФТКС.411713.149ТУСистемаавтоматизированнаяизмерительнаяТЕСТ-1102.
Технические условия.
Изготовитель
Общество с ограниченной ответственностью Фирма «Информтест»
(ООО Фирма «Информтест»)
ИНН 7735075319
Юридический (почтовый) адрес: 124482, г. Москва, Зеленоград, Савёлкинский проезд, д. 4,
этаж 6, пом. XIV, комн. 8
Тел./факс: (495) 983-10-73
Web-сайт:
Е-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495) 437-55-77/437-56-66.
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в це-
лях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»__________2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 48081-12 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Птицефабрика "Ново-Ездоцкая" с Изменением № 1 | Нет данных | ОАО "Первая сбытовая компания", г.Белгород | 4 года | Перейти |
| 63298-16 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "АК "Транснефть" по объекту "МН "Куюмба-Тайшет". ГНПС-1" | Нет данных | ООО "Автоматизированные системы в энергетике", г.Владимир | 4 года | Перейти |
| 69425-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЕНЭС ПС 220 кВ Сатаровская присоединений ООО "НьюБио" | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 83908-21 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) "Волгоградмебель" | Обозначение отсутствует | Общество с ограниченной ответственностью "КС Энергосбыт" (ООО "КС Энергосбыт"), г. Москва | 4 года | Перейти |
| 69627-17 | Весы вагонные | ВВЭ-С | ЗАО "Измерительная техника", г.Пенза | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
