Корректоры объема газа EC 24, EC 600, EC 900, ГРСИ 64327-16
Номер госреестра:
64327-16
Наименование СИ:
Корректоры объема газа
Обозначение типа:
EC 24, EC 600, EC 900
Производитель:
Фирма "RMG Messtechnik GmbH", Германия
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62705
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Корректоры объема газа EC 24, EC 600, EC 900
Назначение средства измерений
Корректоры объема газа ЕС 24, ЕС 600 и ЕС 900 предназначены для измерения
давления и температуры газа (природного, попутного нефтяного, других углеводородных и
неуглеводородныхгазов),преобразованиясигналовотпервичныхизмерительных
преобразователей расхода (объема) газа, вычисления объемного расхода и объема газа в
рабочих условиях и приведения объемного расхода и объема газа к стандартным условиям.
Описание средства измерений
Принцип работы корректоров объема газа ЕС 24, ЕС 600 и ЕС 900 состоит в приеме
данных, поступающих от первичных измерительных преобразователей расхода (объема),
температуры, давления газа, их обработке и вычисления расхода и объема газа, приведенных
к стандартным условиям, регистрации данных. В качестве входных величин для обработки
также могут использоваться величины, задаваемые вручную, и принимаемые от системы
верхнего уровня через интерфейсы. Корректор состоит из процессора, первичного
преобразователя давления и дисплея, размещенных в одном корпусе, и выносного
термометра сопротивления. Сигнал об измеренном в рабочих условиях объеме газа от
счетчика газа поступает в корректор, который с учетом температуры, давления и состава газа
приводит объем и расход, измеренный счетчиком к стандартным условиям. На
жидкокристаллическом дисплее корректоров выводится информация об исходных данных и
результатах измерений В памяти корректора сохраняется база данных зарегистрированных
параметров.
Ввод исходных данных осуществляется с помощью специального программного
обеспечения, посредством переносного персонального компьютера через оптическую
головку (EC 600 и EC 900) или блок искробезопасной защиты, либо вручную
а) EC24б) EC600в) EC 900
Рисунок 1 – Внешний вид корректора
Корректоры позволяют рассчитывать свойства природного газа и коэффициент
сжимаемости по ГОСТ 30319.2-96 (NX19 мод., AGA8-92DC (только EC 600)), ГОСТ Р 8.769-
2011 (ИСО 12213-3:2006) (SGERG-88), а также по методам AGA8-G1 и AGA8-G2.
Лист № 2
Всего листов 6
Рисунок 2 – Места установки защитных пломб на ЕС 600

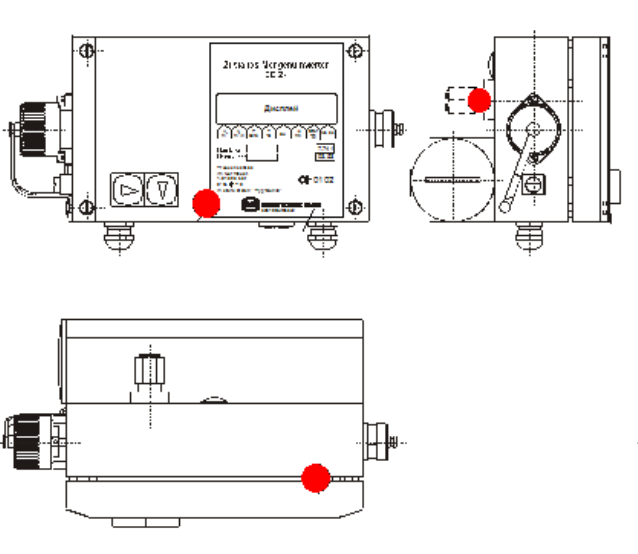

Рисунок 3 – Места установки защитных пломб на ЕС 24
1
3
3
2
3
2
1 – Защитный знак
2 – Знак пользователя
3 – Знак производителя
Лист № 3
Всего листов 6

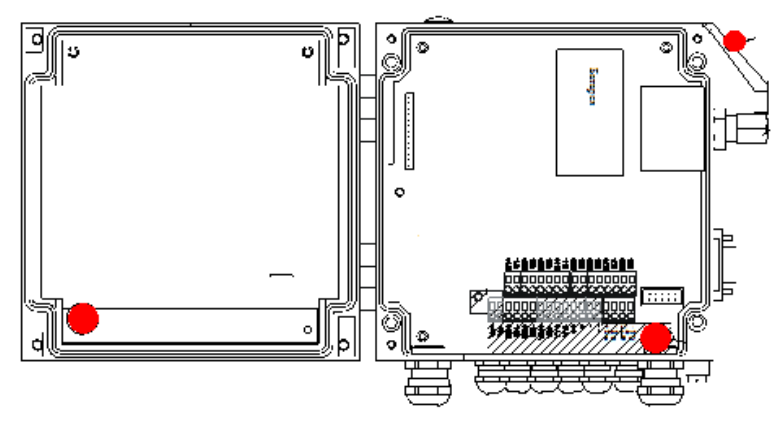

Рисунок 4 – Места установки защитных пломб на ЕС 900
Программное обеспечение
Корректоры имеют встроенное программное обеспечение. Программное обеспечение
предназначено для обеспечения полнофункциональной работоспособности корректора.
Идентификационные данные программного обеспечения могут быть проконтролированы
через встроенный дисплей, либо удаленно.
Таблица 1 – Идентификационные данные (признаки) программного обеспечения
корректоров EC 24
Идентификационные данные (признаки)
1
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (CRC16)
Значение
2
Метрологически
значимая часть
ПО EC 24
0.92
1357
Таблица 2 – Идентификационные данные (признаки) программного обеспечения
корректоров EC 600
Идентификационные данные (признаки)
1
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
2
Метрологически
значимая часть
ПО EC 600
4.xx
---
Примечание - Вычисление цифрового идентификатора программного обеспечения
ЕС 600 и вывод его значение на дисплей корректора не производится. Для контроля
целостности программного обеспечения и введенных данных в память корректора каждые
сутки или по запросу пользователя в корректоре производится самодиагностика.
Лист № 4
Всего листов 6
Таблица 3 – Идентификационные данные (признаки) программного обеспечения
корректоров серии ЕС 900
Идентификационные данные (признаки)
1
Идентификационное наименование ПО
Значение
2
Метрологически
значимая часть
ПО EC 900
Номер версии (идентификационный номер) ПО
Ver-EC900_V11.21
Ver-EC900_V11.22D-E
Ver-EC900_V11.23D-E
Ver-EC900_V11.24D-E
Ver-EC900_V11.25D-E
Цифровой идентификатор ПО (CRC16)
- для Ver-EC900_V11.21
- для Ver-EC900_V11.22D-E
- для Ver-EC900_V11.23D-E
- для Ver-EC900_V11.24D-E
- для Ver-EC900_V11.25D-E
1045
4DAD
12AC
2F45
2369
Уровень защиты ПО в соответствии с Р 50.2.077-2014 – средний.
Метрологические и технические характеристики
Таблица 3 – Метрологические и технические характеристики
ЕС 24
ЕС 600
ЕС 900
от 0,07 до 7
от -25 до +60
от 0,08 до 7
от -25 до +60
от 0,07 до 7
от -25 до +60
±0,5
±0,5
±0,5
±0,1
±0,2
±0,1
±0,25
от -25 до +60
250х120х105
1,5
12
±0,25
от-25до +70
193х160х73
1,2
12
±0,25
от-25до +55
160х160х80
2,5
12
3,6
24
3,6
8
3,6
8; 24
Характеристика
Диапазон измерения избыточного давления
газа, МПа
Диапазон измерения температуры газа, °С
Пределы допускаемой относительной
погрешности приведения объема газа к
стандартным условиям, %
Пределы допускаемой относительной
погрешности измерения
термодинамической температуры газа
выраженной в К, %
Пределы допускаемой относительной
погрешности измерения давления газа, %
Температура окружающей среды,
о
С
Габаритные размеры, мм, не более
Масса, кг, не более
Средний срок службы, лет, не менее
Параметры электрического питания:
- литиевые батареи, В
- блок питания постоянного тока, В
Входы для подключения счетчика газа:
- низкочастотный, Гц
- высокочастотный, кГц
- цифровой, количество, шт
4
0,4
-
10
5
до 4
20
10
1
Лист № 5
Всего листов 6
Знак утверждения типа
наносится на заднюю панель корректора методом наклейки и на титульный лист руководства
по эксплуатации методом компьютерной графики в верхнем левом углу.
Комплектность средства измерений
Таблица 5 – Комплектность
Наименование
Корректор
Количество
1
Примечание
В соответствии с заказом
Руководство по эксплуатации
Методика поверки
Комплект заводской документации
Комплект монтажных частей
Внешний источник питания
1
1
1
1 В соответствии с заказом
1 В соответствии с заказом
Поверка
осуществляется по документу МП 0241-13-2015 «Корректоры объема газа EC 24, EC 600,
EC900. Методика поверки», утвержденному ФГУП «ВНИИР» 27.02.2015.
Основные средства поверки:
- калибратор давления PACE фирмы «GE Druck», Великобритания, диапазон
измерений давления от 0,07 до 7 МПа, пределы допускаемой абсолютной погрешности
±(0,01% ИВ +0,01% ВПИ);
- термостат водяной типа ТВ-4 для воспроизведения температур в диапазоне от 0 до
плюс 95 °С;
- криостат типа ГСП-5 для воспроизведения температур в диапазоне от минус 50 до
0°С;
- термометр стеклянный типа ТЛ-16, диапазон измерений от минус 25 до плюс 60 °С,
цена деления 0,1 °С по ГОСТ 28498-90;
- генератор импульсов типа Г6-27, диапазон воспроизводимых частот от 0,001 Гц до
1 МГц, амплитуда импульсов ±20В, погрешность установки частоты ±2% (от 0,1 Гц до
100 кГц); ±3% (от 0,001 до 6,1 Гц и от 100 кГц до 1 МГц);
- счетчик программный реверсивный Ф5007, диапазон частот входных сигналов от 0
до 1 МГц, пределы допускаемой погрешности при счете по одному каналу не более ±1 имп.;
- стенд для создания избыточного давления до 7 МПа.
- термометр ртутный, диапазон измерений от 0 до плюс 50 °С, цена деления 0,1 °С по
ГОСТ 28498-90;
- барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления
шкалы 100 Па по ТУ25-11.15135;
- психрометр ВИТ-1, диапазон измерений относительной влажности от 30 до 80 %,
цена деления термометров 0,5 °С по ТУ25-11.1645.
Сведения о методиках (методах) измерений
Корректоры объема газа EC24. Руководство по эксплуатации.
Корректоры объема газа EC600. Руководство по эксплуатации.
Корректоры объема газа EC900. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к корректорам
объема газа EC 24, EC 600, EC 900
1 ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
Лист № 6
Всего листов 6
2 ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений
избыточного давления до 250 МПа
3 Техническая документация фирмы «RMG Messtechnik GmbH», Германия
Изготовитель
Фирма «RMG Messtechnik GmbH», Германия.
Адрес:Otto-Hahn-Strasse 5 D-35510 Butzbach, Germany
Тел.: +49 (0) 6033 897-0
Факс: +49 (0) 6033 897-130
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес:420088, г.Казань, ул. 2-я Азинская, 7а
Тел. (843) 272-70-62, факс. (843) 272-0032
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
M.п.«____»____________2016 г.
