Дефектоскопы оптические CoroCam 6, CoroCam 7, CoroCam 8, ГРСИ 64323-16
Номер госреестра:
64323-16
Наименование СИ:
Дефектоскопы оптические
Обозначение типа:
CoroCam 6, CoroCam 7, CoroCam 8
Производитель:
Фирма "UVIRCO Technologies (Pty) Ltd.", ЮАР
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62700
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы оптические CoroCam 6, CoroCam 7, CoroCam 8
Назначение средства измерений
Дефектоскопы оптические CoroCam 6, CoroCam 7, CoroCam 8 предназначены для
неконтактных измерений количества импульсов от потока фотонного излучения, возникающего
в месте дефекта на высоковольтном оборудовании, и температуры места дефекта по
собственному тепловому излучению.
Описание средства измерений
Принцип действия дефектоскопов оптических CoroCam 6, CoroCam 7, CoroCam 8
основан на том, что излучение от коронного разряда, возникающего в месте образующегося
дефекта на высоковольтном оборудовании, проходит через оптическую систему, которая
пропускает фотоны выбранного диапазона УФ-излучения и подавляет излучение всех
остальных длин волн. Затем электроника производит регистрацию отдельных фотонов,
выполняет их счет и осуществляет отображение в виде численных значений на дисплее
прибора. Кроме того энергия от электрического коронного разряда преобразуется в тепловое
электромагнитное излучение, улавливается объективом ИК-канала и отображается на дисплее
прибора в виде термограммы с измерением температуры в фиксированной точке.
Дефектоскопы оптические CoroCam 6, CoroCam 7 имеют два канала наблюдений:
видимый и ультрафиолетовый.
Дефектоскопы оптические CoroCam 6 выпускаются модификаций CoroCam 6D,
CoroCam 6D2, CoroCam 6N, отличающиеся друг от друга наличием оптических фильтров внутри
дефектоскопа. Корпус для всех этих модификаций одинаковый и выполнен из пластика.
Модификация CoroCam 6DF выполнена в защитном металлическом корпусе.
Дефектоскопы оптические CoroCam 8 имеют три канала наблюдений: видимый,
ультрафиолетовый и инфракрасный.
Корпуса у CoroCam 7 и CoroCam 8 выполнены из пластика.
Внешний вид дефектоскопов оптических CoroCam 6, CoroCam 7, CoroCam 8
представлен на рисунках 1, 2, 3, 4.

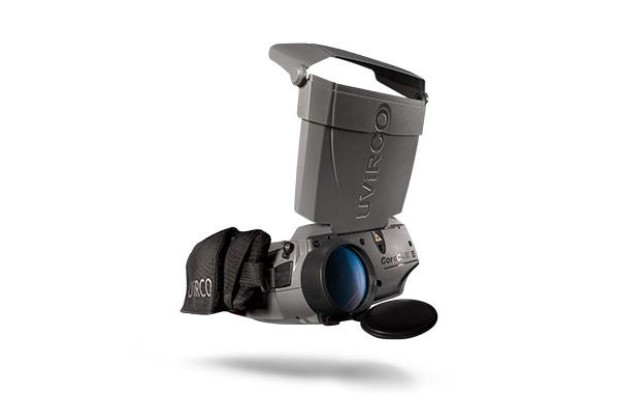

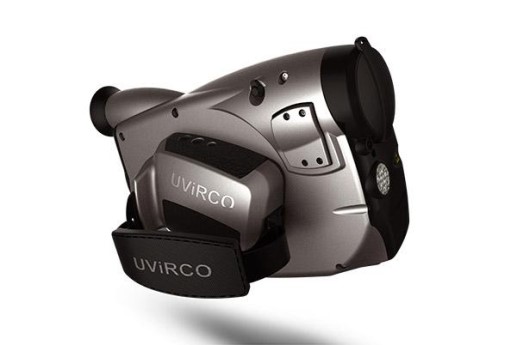

Рисунок 1 – CoroCam 6D, CoroCam 6D2,Рисунок 2 – CoroCam 6DF
CoroCam 6N
Лист № 2
Всего листов 4

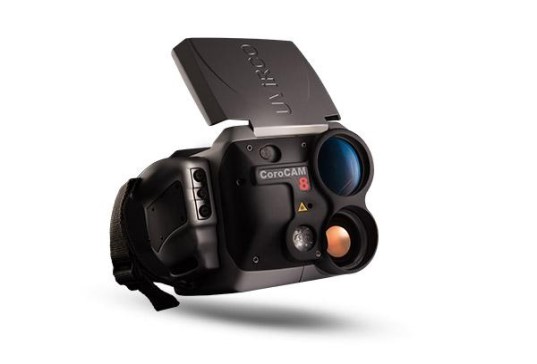

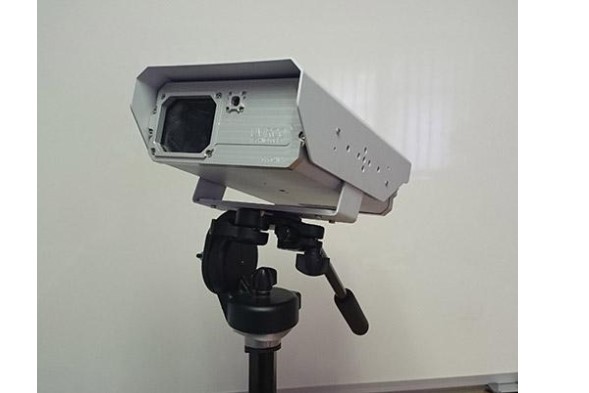

Рисунок 3 – CoroCam 7Рисунок 4 – CoroCam 8
Во избежание несанкционированного доступа один из винтов, стягивающих крышки
корпуса, пломбируется.
-----
Программное обеспечение
Программное обеспечение (ПО) (таблица 1) дефектоскопов оптических CoroCam 6,
CoroCam 7, CoroCam 8 состоит из ПО отдельных модулей и связанных в единую структуру.
Таблица 1 – Идентификационные признаки ПО
Идентификаци-ЗначениеЗначениеЗначениеЗначениеЗначение
онные данные
(признаки)
Идентификаци-NIOSTMSPSULCDKeys
онное наимено-
вание ПО
Номер версииWed Arg 1Fri Aug 16Fri Apg 19Mon Jan 21Tue Aug 14
(идентификацион- 12:31:02 07:47:27 06:59:45 10:11:33 12:15:39
ный номер) ПО2015 не ниже 2013 не ниже 2013 не ниже 2013 не ниже 2012 не ниже
Цифровой иден-
тификатор ПО
КонструкциядефектоскоповоптическихCoroCam6,CoroCam7,
CoroCam 8 исключает возможность несанкционированного влияния на ПО и измерительную
информацию. Доступ пользователя к ПО полностью отсутствует и в процессе эксплуатации
модификации не подлежит.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
средний по Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2 – Метрологические и технические характеристики
ХарактеристикаCoroCam 6CoroCam 7CoroCam 8
Спектральный диапазон УФ от 0,24 до 0,28 от 0,24 до 0,28 от 0,24 до 0,28
канала, мкм
Диапазон измерений числа фо-от 1 до 9999от 1 до 9999от 1 до 9999
тонов, импульс/с
Пределы допускаемой относи-±15±15±15
тельной погрешности измере-
ний числа фотонов, %
-
-
Лист № 3
Всего листов 4
от 8 до 14
-
-
от – 20 до + 250
Спектральный диапазон
ИК канала, мкм
Диапазон измерений темпера-
туры, °С
Пределы допускаемой по-
грешности измерений ра-
диационной температуры
-
-
Габаритные размеры
(Д×Ш×В), мм, не более
305 × 165× 125
±2 °С (в диапазоне
от –20 до +100 °С)
±2 % (в диапазоне
свыше 100 °С)
215 × 200 × 155
Масса, кг, не более
CoroCam 6D,
CoroCam 6D2,
CoroCam 6N:
220 × 160 × 80;
CoroCam 6DF:
260 × 165 × 95
2,1
(CoroCam 6DF – 8,0)
2,1
2,6
Элемент питания
Температура эксплуатации, °С
Температура хранения, °С
Относительная влажность воз-
духа, %, не более
Аккумулятор 7,2 В
от –15 до +50
от –25 до +60
80
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати и на корпус
средства измерений с помощью наклейки.
Комплектность средства измерений
Комплектность средства измерений приведена в таблице 3.
Таблица 3 – Комплектность средства измерений
НаименованиеКол-во, штПримечание
Дефектоскоп оптический CoroCam 1 Модификация в соответствие с заказом
Сетевой адаптер 1 -
Аккумулятор1-
Сумка для переноски1-
Руководство по эксплуатации1-
Методика поверки РТ-МП-2506-1-
442-2015
Поверка
осуществляется по документу РТ-МП-2506-442-2015 «ГСИ. Дефектоскопы оптические
CoroCam 6, CoroCam 7, CoroCam 8. Методика поверки», утвержденному ФБУ «Ростест-Москва»
10 февраля 2016 г.
Основные средства поверки:
- набор источников в виде моделей АЧТ, диапазон от минус 20 до плюс 250 °С и от 900
до 1300 °С, 2 разряд по ГОСТ 8.558-2009.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
содержатся в руководствах по эксплуатации.
Лист № 4
Всего листов 4
Нормативныеитехническиедокументы,устанавливающиетребованияк
дефектоскопом оптическим CoroCam 6, CoroCam 7, CoroCam 8
1 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений
температуры».
2 Техническая документация фирмы – изготовителя UVIRCO Technologies (Pty) Ltd.
Изготовитель
Фирма UVIRCO Technologies (Pty) Ltd, ЮАР.
Р О Box 39, Persequor Technopark Pretoria, 0020, South Africa.
Phone: +27 (0)12-349-3760, Fax: +27 (0)12-349-5200.
E-mail:
, web:
.
Заявитель
Общество с ограниченной ответственностью «Панатест» (ООО «Панатест»), Россия.
ИНН 7722689569
111024 г. Москва, ул. Авиамоторная, д.12, пом. XV офис 4.
Тел. (495) 789-37-48, 587-82-98.
E-mail:
, web:
.
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в г. Москве» (ФБУ «Ростест–Москва»).
117418, г.Москва, Нахимовский проспект, 31.
Тел. (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96.
E-mail:
, web:
.
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в
целях утверждения типа RA RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____» __________2016 г.
