Приложение к свидетельству № 62677
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
ИзмерителимгновенныхзначенийнапряженияМН8И-50В,МН8И-10В,
МН8И-0,1В
Назначение средства измерений
Измерители мгновенных значений напряжения МН8И-50В, МН8И-10В, МН8И-0,1В
(далее - измерители) предназначены для измерений мгновенных значений напряжения по
восьми каналам.
Описание средства измерений
Измеритель выполнен в виде мезонинного модуля и представляет собой конструкцию,
состоящую из лицевой панели и прикрепленной к ней печатной платы.
Измеритель устанавливается на носитель мезонинных модулей и через интерфейсы
стандартов VXI, LXI соединяется информационно с управляющей ПЭВМ.
В качестве носителей мезонинов используются модули НМ-М ФТКС.468269.011,
устройства MezaBox ФТКС.469133.006, MezaBох\Battery 133W-hrs ФТКС.469133.006-01 или
аналогичные носители мезонинов в составе информационных измерительных систем на основе
магистрали VXIbus или интерфейса LXI.
Количество измерителей, устанавливаемых на один носитель мезонинных модулей:
- до четырех, если в качестве носителей мезонинных модулей используются модули
НМ, НМ-С, НМ-М (или аналогичные носители мезонинных модулей);
- до двух, если в качестве носителя мезонинного модуля используются устройства
MezaBox ФТКС.469133.006, MezaBох\Battery 133W-hrs ФТКС.469133.006-01.
Принцип действия измерителей мгновенных значений напряжения МН8И-50В,
МН8И-10В, МН8И-0,1В заключается в следующем: измеряемое напряжение поступает на
входы инструментального усилителя, усиливается до максимального значения диапазона
аналого-цифрового преобразователя, далее преобразуется в цифровой код и передается в
буферную память носителя мезонинных модулей.
Измерители имеют три исполнения, которые отличаются различными диапазонами
измерений.
Внешний вид измерителей МН8И-50В, МН8И-10В, МН8И-0,1В с указанием места
нанесения знака утверждения типа приведен на рисунках 1, 2, 3.
Внешний вид устройства MezaBox ФТКС.469133.006 с установленным измерителем
МН8И-50В и защитой от несанкционированного доступа, предусмотренной в виде
пломбировки винта крепления верхней крышки устройства, приведен на рисунке 4.
Внешний вид модуля НМ-М ФТКС.468269.011 с установленными измерителями
МДН8И-50В и защитой от несанкционированного доступа, предусмотренной в виде
пломбировки винта крепления боковой крышки модуля, приведен на рисунке 5.
Лист № 2
Всего листов 8

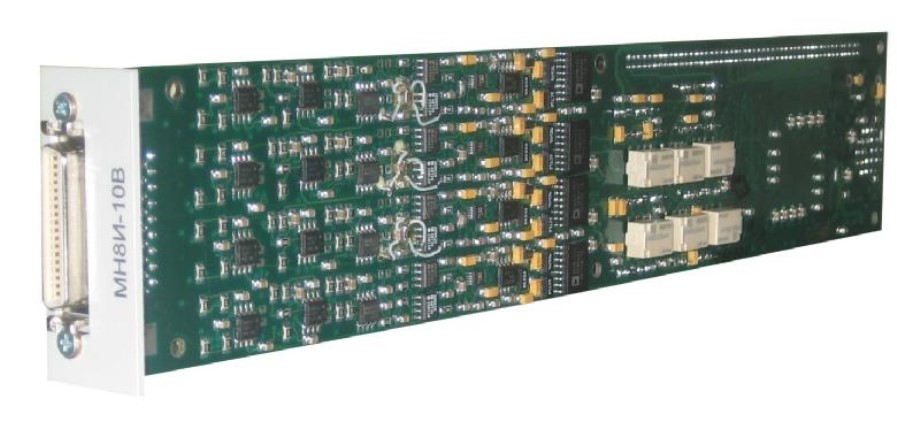

Рисунок 2 - Внешний вид измерителя МН8И-10В с указанием места нанесения знака
утверждения типа

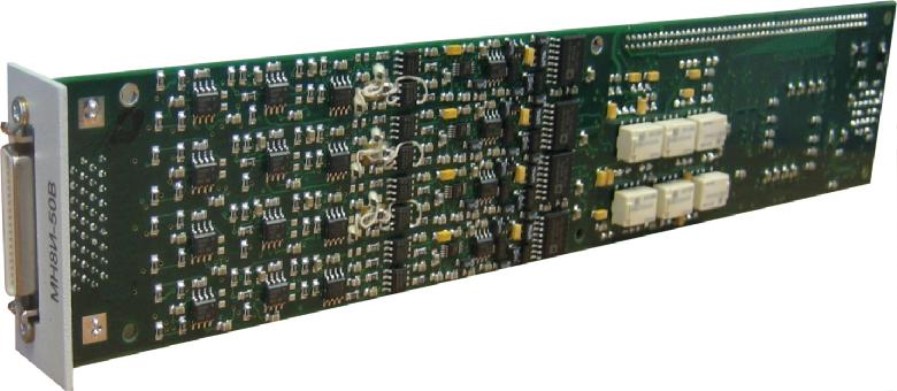

Рисунок 1 - Внешний вид измерителя МН8И-50В с указанием места нанесения знака
утверждения типа
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа
Лист № 3
Всего листов 8
Рисунок 3 - Внешний вид измерителя МН8И-0,1В
с указанием места нанесения знака утверждения типа
Рисунок 4 - Внешний вид устройства MezaBox ФТКС.469133.006
с установленным измерителем
Рисунок 5 - Внешний вид модуля НМ-М ФТКС.468269.011 с установленными измерителями
Место пломбировки
Место пломбировки
Место нанесения знака утверждения типа
Лист № 4
Всего листов 8
Программное обеспечение
Программное обеспечение (ПО) измерителей включает в себя драйвер инструмента,
программную панель инструмента и общесистемное ПО «Informtest Visa».
Драйвер и программная панель инструмента обеспечивают управление измерителем и
интерфейсом оператора.
Комплект ПО «Informtest Visa» обеспечивает работу системного интерфейса
информационной связи ПЭВМ и устройств MezaBOX-4М LXI ФТКС.469133.013, MezaBox
ФТКС.469133.006.
Идентификационныеданные(признаки)метрологическизначимойчастиПО
приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный код) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
unmn8i_math.dll
1.0
F1697EE3
CRC32
Влияние ПО на метрологические характеристики измерителей учитывается в общих
согласованных допусках.
Метрологически значимая часть ПО и измеренные данные достаточно защищены с
помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Защитапрограммногообеспеченияотнепреднамеренныхипреднамеренных
изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
Метрологические и технические характеристики
приведены в таблице 2.
Наименование характеристики
Значение характеристики
Диапазон измерений мгновенных значений напряжения, В
от минус 50 до плюс 50
2,1±0,3
Количество измерительных каналов
8
Таблица 2
Ширина полосы пропускания измерительного канала по
уровню минус 3 дБ и при минимальном периоде
семплирования, кГц
Пределы допускаемой относительной основной
погрешности измерений мгновенных значений напряжения
при периоде семплирования и при температуре окружающей
среды (20±2) ºС, %
Пределы допускаемой относительной дополнительной
погрешности измерений мгновенных значений напряжения
при минимальном периоде семплирования, %
±[0,025+0,025∙(Uм/Ux-1)],
где Uм - значение верхнего
предела диапазона,
Uх - измеренное значение
±0,002∙T,
где Т - отклонение
температуры окружающей
среды от значения 18 ºС (для
интервала температур от 5
до 18 ºС) или от значения
22 ºС (для интервала
температур от 22 до 40 ºС)
Лист № 5
Всего листов 8
Наименование характеристики
Значение характеристики
от 5 до 40
Габаритные размеры (длина×ширина×высота), мм, не более
266×50,8×22
Масса, кг, не более
0,150
11,8
Продолжение таблицы 2
Рабочие условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность воздуха при температуре 25 ºС,
%, не более
- атмосферное давление, кПа
80
от 84 до 106,7
Суммарная мощность, потребляемая по цепям питания, Вт,
не более
Метрологические и технические характеристики измерителя МН8И-10В приведены
в таблице 3.
Наименование характеристики
Значение характеристики
Диапазон измерений мгновенных значений напряжения, В
от минус 10 до плюс 10
16±2
Количество измерительных каналов
8
от 5 до 40
Габаритные размеры (длина×ширина×высота), мм, не более
266×50,8×22
Масса, кг, не более
0,150
11,8
Таблица 3
Ширина полосы пропускания измерительного канала по
уровнюминус3дБиприминимальномпериоде
семплирования, кГц
Пределы допускаемой относительной основной
погрешности измерений мгновенных значений напряжения
при периоде семплирования, и при температуре
окружающей среды (20±2) ºС, %
Пределы допускаемой относительной дополнительной
погрешности измерений мгновенных значений напряжения
при минимальном периоде семплирования, %
±[0,025+0,025∙(Uм/Ux-1)],
где Uм - значение верхнего
предела диапазона,
Uх - измеренное значение
±0,002∙T,
где Т - отклонение
температуры окружающей
среды от значения 18 ºС (для
интервала температур от 5
до 18 ºС) или от значения
22 ºС (для интервала
температур от 22 до 40 ºС)
Рабочие условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность воздуха при температуре 25 ºС,
%, не более
- атмосферное давление, кПа
80
от 84 до 106,7
Суммарная мощность, потребляемая по цепям питания, Вт,
не более
Лист № 6
Всего листов 8
Метрологические и технические характеристики измерителя МН8И-0,1В приведены
в таблице 4.
Наименование характеристики
Значение характеристики
Диапазон измерений мгновенных значений напряжения, В
от минус 0,1 до плюс 0,1
2,1±0,3
Количество измерительных каналов
8
от 5 до 40
Габаритные размеры (длина×ширина×высота), мм, не более
266×50,8×22
Масса, кг, не более
0,150
11,8
Таблица 4
Ширина полосы пропускания измерительного канала по
уровню минус 3 дБ и при минимальном периоде
семплирования, кГц
Пределы допускаемой относительной основной погрешности
измерений мгновенных значений напряжения при периоде
семплирования, и при температуре окружающей среды
(20±2) ºС, %
Пределы допускаемой относительной дополнительной
погрешности измерений мгновенных значений напряжения
при минимальном периоде семплирования, %
±[0,025+0,025∙(Uм/Ux-1)],
где Uм - значение верхнего
предела диапазона,
Uх - измеренное значение
±0,002∙T,
где Т - отклонение
температуры окружающей
среды от значения 18 ºС
(для интервала температур
от 5 до 18 ºС) или от
значения 22 ºС (для
интервала температур от 22
до 40 ºС)
Рабочие условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность воздуха при температуре 25 ºС, %,
не более
- атмосферное давление, кПа
80
от 84 до 106,7
Суммарная мощность, потребляемая по цепям питания, Вт, не
более
Примечания
1 Период семплирования - период получения результатов измерений.
2 Дополнительная относительная погрешность в интервале температур (20±2) ºС
равна нулю.
3 В интервале температур от 5 до 18 ºС и от 22 до 40 ºС допускаемая относительная
погрешность измерений равна сумме относительной основной погрешности и относительной
дополнительной погрешности.
Лист № 7
Всего листов 8
Параметры электропитания измерителей приведены в таблице 5.
Напряжение
питания, В
Таблица 5
5
12
-12
Отклонения напряжения
питания от номинального
значения, В
±
0,5
±
0,6
±
0,6
Сила тока, потребляемая по цепи питания, А,
не более
пиковое значениединамическое значение
0,40 0,30
0,67 0,63
0,67 0,63
Знак утверждения типа
наносится на лицевую панель измерителя в виде наклейки и на титульный лист руководства по
эксплуатации методом компьютерной графики.
Комплектность средства измерений
1 шт.
1 шт.
1 комп.
1 комп.
Программное обеспечение на диске
1 комп.
Количество
Таблица 6
Наименование
Измеритель мгновенных значений напряжения в соответствии с
ФТКС.68266.023ПС (в том числе комплект ЗИП-О)
ФТКС.468266.023РЭ «Измеритель мгновенных значений напряжения
МН8И. Руководство по эксплуатации»
ФТКС.68266.023ПС «Измеритель мгновенных значений напряжения
МН8И. Паспорт»
Методикаповерки,приведеннаявразделе5документа
ФТКС.468266.023РЭ «Измеритель мгновенных значений напряжения
МН8И. Руководство по эксплуатации»
Поверка
осуществляется по документу ФТКС.468266.023РЭ «Измеритель мгновенных значений
напряжения МН8И-50В. Руководство по эксплуатации», раздел 5 «Поверка», утвержденному
ФГУП «ВНИИМС» 03.06.2016 г.
Основные средства поверки:
- мультиметр 3458А (Регистрационный № 25900-03).
- магазин электрического сопротивления Р4834 (Регистрационный № 11326-90),
диапазон воспроизведения сопротивления постоянному току от 1 Ом до 1 кОм, класс точности
0,02;
- источник питания постоянного тока GPR-30H10D (Регистрационный № 20188-07),
выходное напряжение от 0 до 300 В, пределы допускаемой основной абсолютной погрешности
измерения выходного напряжения ±(0,005∙Uуст+0,2) В, где Uуст - значение выходного
напряжения по встроенному индикатору;
Знак поверки наносится в паспорт или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в документе ФТКС.468266.023РЭ «Измеритель мгновенных значений напряжения
МН8И. Руководство по эксплуатации».
Лист № 8
Всего листов 8
Нормативные и технические документы, устанавливающие требования к измерителям
мгновенных значений напряжения МН8И-50В, МН8И-10В, МН8И-0,1В
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
ГОСТ8.027-2001«Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений постоянного электрического
напряжения и электродвижущей силы».
ФТКС.468266.023ТУ«ИзмерительмгновенныхзначенийнапряженияМН8И.
Технические условия».
Изготовитель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»)
ИНН 7735126740
Юридический (почтовый) адрес: 124482, г. Москва, Зеленоград, Савёлкинский проезд,
д. 4, этаж 6, помещ. XIV, ком.8
Тел/Факс: (495) 983-10-73
Е-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
