Имитатор сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS/SBAS GSG-63, ГРСИ 64299-16
Номер госреестра:
64299-16
Наименование СИ:
Имитатор сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS/SBAS
Обозначение типа:
GSG-63
Производитель:
Компания "Spectracom Corporation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 200320
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62673
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Имитаторсигналовглобальныхнавигационныхспутниковыхсистем
ГЛОНАСС/GPS/SBAS GSG-63
Назначение средства измерений
Имитаторсигналовглобальныхнавигационныхспутниковыхсистем
ГЛОНАСС/GPS/SBAS GSG-63 (далее - имитатор) предназначен для формирования радиочас-
тотных навигационных сигналов спутниковых навигационных систем (СНС) ГЛОНАСС, GPS,
широкозонной дифференциальной подсистемы (ШДПС) SBAS.
Описание средства измерений
Принцип действия имитатора основан на формировании навигационного поля как сово-
купности навигационных сигналов:
- СНС ГЛОНАСС с дальномерными кодами с открытым доступом СТ (OF) в частотных
диапазонах L1, L2;
- СНС GPS с дальномерным кодом стандартной точности C/A в частотном диапазоне L1,
дальномерными кодами C/A или CM, CL в частотном диапазоне L2;
Примечание - IS-GPS-200E от 08.06.2010 г., IS-GPS-705A от 08.06.2010 г.
- ШДПС SBAS с дальномерным кодом стандартной точности C/A в частотном
диапазоне L1;
Примечание - RTCA DO-229
- по независимым (по типу навигационных сигналов СНС) имитационным каналам с
возможностью распределения их в любом количественном соотношении СНС-канал.
Конструктивно имитатор представляет собой моноблок с высокочастотным выходом для
имитируемого сигнала на передней панели, входом для внешней опорной частоты 10 МГц, вы-
ходом внутреннего опорного генератора 10 МГц, выходом 1PPS для выдачи шкалы времени
имитатора, входом EXT TRIG для подачи внешних управляющих импульсов на задней панели.
На задней панели также расположены интерфейсные разъёмы Ethernet, USB, GPIB, на передней
панели размещены органы управления.
Имитатор обеспечивает формирование полного навигационного радиосигнала на выходе
по результатам суммирования сигналов всех каналов имитации, каждый из которых формирует
один полный навигационный сигнал одного навигационного космического аппарата (НКА) в
одном частотном диапазоне.
Имитатор имеет возможность моделирования движения одного НАП в совмещенном на-
вигационном поле СНС с многократным повторением движения по предварительно сформиро-
ванному сценарию имитации. Синхронизация работы всех узлов имитатора осуществляется ли-
бо от внутреннего опорного генератора, либо от внешнего источника высокостабильных сигна-
лов частотой 10 МГц. При этом синхронизация всех каналов имитации происходит по передне-
му фронту импульса 1PPS.
Внешний вид имитатора, места пломбировки от несанкционированного доступа и нане-
сения знаков утверждения типа и поверки приведены на рисунках 1 - 2.
Лист № 2
Всего листов 5

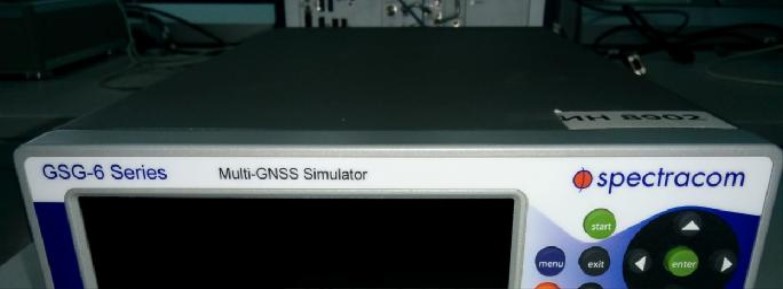

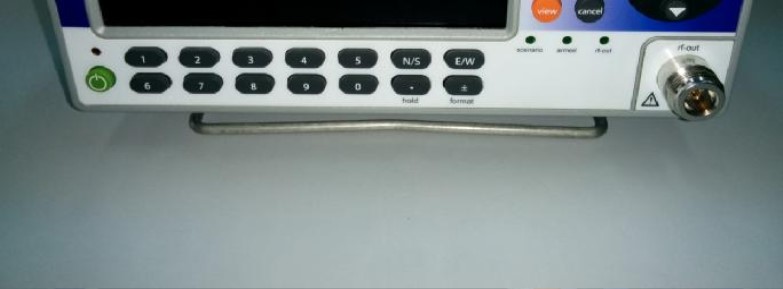

Рисунок 1 - Внешний вид имитатора (передняя панель)
*
Место нанесения знака
утверждения типа

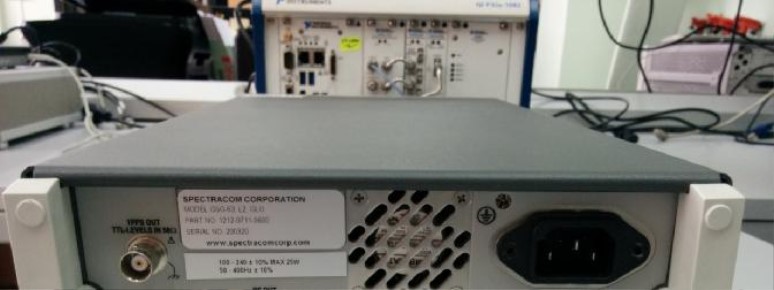

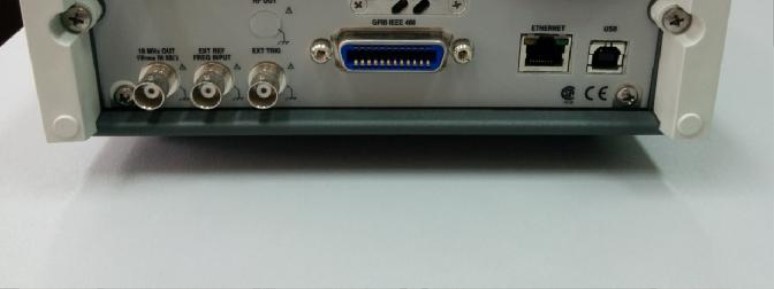

Рисунок 2 - Внешний вид имитатора (задняя панель)
Место
пломбировки
Место нанесения
знака поверки
Лист № 3
Всего листов 5
Программное обеспечение
Программное обеспечение (ПО) имитатора состоит из специального встроенного ПО для
управления имитатором и специального ПО рабочей станции (ПО создания сценария), устанав-
ливаемого на внешний управляющий компьютер. Специальное ПО управления имитатором оп-
ределяет программную часть имитатора, недоступно для пользователя и защищено
конструкцией имитатора.
Идентификационные данные (признаки) метрологически значимой части ПО приведены
в таблице 1.
-
-
Таблица 1 - Идентификационные данные
Идентификационное данные (признаки) Значение
Встроенное ПО
Идентификационное наименование ПОFirmware
Номер версии (идентификационный номер ПО) не ниже 5.5.1
Цифровой идентификатор ПО (контрольная сумма исполняе-
мого кода)
ПО создания сценариев
Идентификационное наименование ПОStudioView
Номер версии (идентификационный номер ПО) не ниже 3.5.0.1
Цифровой идентификатор ПО (контрольная сумма исполняе-
мого кода)
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«Высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
приведены в таблице 2.
Наименование характеристики
Таблица 2
Значение
характеристики
Номинальные значения выходных частот, МГц:
СНС ГЛОНАСС (L1)
СНС ГЛОНАСС (L2)
1602 + k
×
0,5625
1246 + k
×
0,4375
где k от - 7 до 7
1575,4200
1227,6000
1575,4200
±
2
×
10
-8
минус 95
1,5
0,01
СНС GPS (L1)
СНС GPS (L2)
ШДПС SBAS
Пределы допускаемой относительной погрешности по частоте внутренне-
го опорного генератора
Предельный уровень мощности выходного сигнала, дБВт
(1)
, не менее
Предел допускаемого среднего квадратического отклонения (СКО) слу-
чайной составляющей погрешности формирования беззапросной дально-
сти (псевдодальности), м:
- по фазе дальномерного кода
- по фазе несущей частоты
Предел допускаемого СКО случайной составляющей погрешности фор-
мирования скорости изменения беззапросной дальности (псевдодально-
сти), м/с
0,01
Лист № 4
Всего листов 5
Наименование характеристики
Продолжение таблицы 2
Значение
характеристики
15
от 0 до 515
от 90 до 265
от 45 до 440
25
415
´
210
´
105
3,5
от +15 до +35
95
Предел допускаемого СКО случайной составляющей погрешности син-
хронизации шкалы времени имитатора (выход сигнала метки времени
1PPS) с меткой времени, передаваемой в навигационном сигнале, нс
Диапазон скорости при моделировании параметров движения объекта-
носителя НАП в навигационном поле СНС, м/с
Параметры питания от сети переменного тока:
- напряжение, В
- частота, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры (длина
´
ширина
´
высота), мм, не более
Масса, кг, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность при температуре +25
°
С,
%
, не более
Примечание -
(1)
1 дБВт = 1 дБ относительно 1 Вт
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на пе-
реднюю панель имитатора в виде наклейки.
Комплектность средства измерений
Комплект поставки имитатора приведен в таблице 3.
Обозначение
Количество
GSG-63
МП 651-16-17
1
1
1
GSG StudioView
Таблица 3
Наименование
Имитатор сигналов глобальных навигационных спут-
никовых систем ГЛОНАСС/GPS/SBAS
Руководство пользователя на CD-диске
Методика поверки
Программное обеспечение (ПО) создания сценариев
на CD-диске
RF кабель, 1,5 м
1
1
Адаптер SMA - Type N1
USB кабель1
Пассивная GNSS антенна * Option 01/711
Комплект для монтажа в стойке с оборудованием
Rack-mount kit *Option 22/901
Чемодан для транспортировки Heavy-duty hard trans-
port case *Option 27H1
Руководство пользователя на бумажном носителе *OM-541
Примечание - * поставка определяется договором поставки
Поверка
осуществляется по документу 651-16-17 МП «Инструкция. Имитатор сигналов глобальных на-
вигационных спутниковых систем ГЛОНАСС/GPS/SBAS GSG-63. Методика поверки»,
утвержденному первым заместителем генерального Директора - заместителем по научной рабо-
те ФГУП «ВНИИФТРИ» в апреле 2016 г.
Лист № 5
Всего листов 5
Основные средства поверки:
-
стандарт частоты рубидиевый FS 725 (рег. № 31222-06), пределы допускаемой отно-
сительной погрешности по частоте ± 5·10
-11
;
-
частотомер универсальный CNT-90XL (рег. № 41567-09), пределы допускаемой аб-
солютной погрешности измерений временных интервалов 0,62 нс для 100 мкс;
-
анализатор спектра N9010А (рег. № 40312-08), диапазон рабочих частот от 9 кГц
до 26,5 ГГц, пределы относительной погрешности частоты опорного генератора ± 1,5·10
-7
;
-
ваттметр E4418B с преобразователями 8481A и 8481D (рег. № 36168-07), пределы
допускаемой относительной погрешности измерений мощности ± 6 % в диапазоне значений
от минус 70 до минус 30 дБ (исх. 1мВт);
- рабочий эталон определения координат 1 разряда по ГОСТ Р 8.750-2011, доверительная
граница погрешности формирования/измерения беззапросной дальности 0,05 м.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-
рительного клейма.
Сведения о методиках (методах) измерений
Имитаторсигналовглобальныхнавигационныхспутниковыхсистем
ГЛОНАСС/GPS/SBAS GSG-63. Руководство пользователя.
Нормативные и технические документы, устанавливающие требования к имитатору сиг-
налов глобальных навигационных спутниковых систем ГЛОНАСС/GPS/SBAS GSG-63
Техническая документация фирмы-производителя.
Изготовитель
Компания Spectracom Corporation, США
1565 Jefferson Road, Suite 460 Rochester, NY 14623 USA
Phone +1 585 321 5800, Fax +1 585 321 5219;
Заявитель
Акционерное общество «Специализированное опытно-конструкторской бюро систем и
средств измерений «Вектор» (АО «СОКБ «Вектор»)
Юридический (почтовый) адрес: 111024, г. Москва, ул. Авиамоторная, д. 55
Тел.: +7(495)6405490, факс: +7(495)6405491
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Телефон: +7(495) 526-63-63, факс: +7(495) 526-63-63; E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств изме-
рений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 9723-84 | Генераторы сигналов низкочастотные | Г3-121 | ПО "Радиоприбор", г.Великие Луки | 1 год | Перейти |
| 2722-71 | Комплекты аппаратуры для измерения и регистрации малых сигналов | Н37-1 | Завод "ЗИП", г.Краснодар | Нет данных | Перейти |
| 8553-81 | Коммутаторы измерительных сигналов | Ф7078 (Ф7078К, Ф7078Б) | ПО "Электроприбор", г.Чебоксары | Нет данных | Перейти |
| 16607-97 | Измерители уровня телевизионных сигналов | Prolink-7 | Фирма "I.E.Promax", Испания | 1 год | Перейти |
| 57337-14 | Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем | NET-G3A-E4 | ОАО "Институт территориального планирования "Кировское архитектурное, землеустроительное проектно-изыскательское предприятие" (Кировгипрозем), г.Киров | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
