Амперметры и вольтметры Э8030-М1, ГРСИ 64269-16

Смотреть ГРСИ
64268-16

Номер госреестра:

64269-16

Наименование СИ:

Амперметры и вольтметры

Обозначение типа:

Э8030-М1

Производитель:

ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), Беларусь, г.Витебск

Межповерочный интервал:

2 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

30.06.2021

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 62640

об утверждении типа средств измерений

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Амперметры и вольтметры Э8030-М1

Назначение средства измерений

Амперметры и вольтметры Э8030-М1 (далее приборы) предназначены для измерений

силы тока и напряжения в цепях переменного тока.

Описание средства измерений

Основнымконструктивнымузломприборовпрямогодействия,показывающих,

аналоговых, малогабаритных щитовых электромагнитных систем является измерительный

механизм, который состоит из подвижной части, обоймы, катушки и магнитного шунта для

регулировки. Протекающий по катушке ток создает магнитное поле, в котором находится

подвижная часть соединенная со стрелкой, угол поворота которой зависит от протекающего по

катушке тока.

Измерительный механизм устанавливается в пластмассовом корпусе прибора, в

основаниикоторогоимеютсятоковедущиестержнидляподключенияприборовв

электрическую цепь. С наружной стороны корпуса вольтметра крепятся резисторы.

Измерительный механизм закрывается крышкой, с наружной стороны которой расположен

корректор для установки указателя на нулевую отметку шкалы. Общий вид приборов и схема

клеймения приведены на рисунке 1 и 2.

Рисунок 1 - Общий вид амперметров и вольтметров Э8030-М1

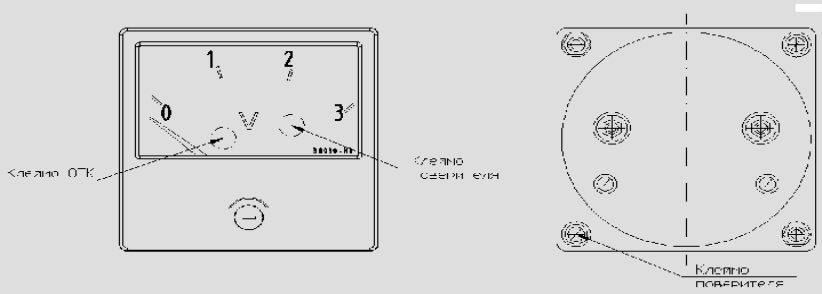

Рисунок 2 - Схема клеймения амперметров и вольтметров Э8030-М1,

знак поверки наносится в виде клейма на прибор

Лист № 2

Всего листов 4

Программное обеспечение

отсутствует.

Метрологические и технические характеристики

Пределы допускаемой приведенной погрешности к верхнему пределу измерений силы

переменного тока, %±1,5

Верхний предел диапазона измерений:

- амперметров непосредственно включения100 мА; 300 мА; 500 мА;

от 100 мА до 50 А 1; 2; 3; 5; 10; 20; 30; 50 А;

- амперметров с трансформаторами тока, имеющим

номинальный вторичный ток 5 А, А 10; 20; 30; 50; 75; 100;

150; 200; 300; 400; 600;

800; 1000; 1500; 2000;

3000; 4000; 5000

Пределы допускаемой приведенной погрешности к верхнему пределу измерений

напряжения переменного тока, %±1,5

Верхний предел диапазона измерений:

- вольтметры непосредственного включения, В10, 30, 50, 100, 150, 500

- вольтметры с добавочным сопротивлением, В 600; 750

- вольтметры с трансформаторами напряжения, кВ

1500/1001,75

6000/100 7,5

10000/100 12

Потребляемая мощность, В∙А

для амперметров

для вольтметров до 250 В

для вольтметров до 500, 600, 750 В

2,5

80 x 80 x 70

0,25

5000

Габаритные размеры, мм

Масса, кг

Наработка на отказ, ч

Средний срок службы, лет

Рабочая область применения:

- диапазон температуры окружающего воздуха от минус 50 до плюс 60

С;

- относительная влажность воздуха при температуре 25

С до 80 % ;

- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.).

Знак утверждения типа

наноситсянаприборметодомнанесениянаклейкиитипографскимспособомна

эксплуатационный документ.

Комплектность средства измерений

В зависимости от заказа

1 шт.

Примечание

Кол.

1 шт.

Таблица 1

Наименование и условное обозначение

Амперметр

Вольтметр

Индивидуальное добавочное

сопротивление

Для вольтметров с диапазоном

измерений 600, 750 В

Лист № 3

Всего листов 4

Продолжение таблицы 1

Наименование и условное обозначениеКол.Примечание

Гайка М5.6Н.32.136 ГОСТ 5927-704 шт.

Шайба 5.32.139 ГОСТ 11371-782 шт.

Для амперметров

непосредственного включения

с диапазоном измерений 10,

20, 30, 50 А.

и напряжения изготовителем

Скоба2 шт.

Винт В.М36gx16.48.016 ГОСТ 17473-802 шт.

Паспорт (ПС) или этикетка (ЭТ)1 экз.

Примечание - Измерительные трансформаторы тока

приборов не поставляются.

Поверка

осуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры.

Методика поверки».

Основные средства поверки:

- амперметр класса точности 0,2 по ГОСТ 8711;

- вольтметр классов точности 0,1; 0,2; 0,5 по ГОСТ 8711;

- программируемый калибратор типа П320 с пределом допускаемой основной

погрешности 0,005-0,01 %;

- измерительный комплекс типа К505 с приборами класса точности 0,5 по ГОСТ 8711;

- универсальная полуатоматическая поверочная установка УППУ-1М с пределом

допускаемой основной погрешности 0,04-0,3 %

Знак поверки наносится в виде клейма на прибор.

Сведения о методиках (методах) измерений

приведены в п. 4.4.7.1 и п. 4.4.7.2 ГОСТ 8.497-83 «Амперметры, вольтметры, ваттметры,

варметры. Методика поверки».

Нормативные и технические документы, устанавливающие требования к амперметрам и

вольтметрам Э8030-М1

1 ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого

действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и

вольтметрам.

2 ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений

переменного электрического напряжения до 1000 В в диапазоне частот от 1∙10

-2

до 2∙10

Гц

3 ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений

силы переменного электрического тока от 1∙10

-8

до 100 А в диапазоне частот от 1∙10

-1

до 1∙10

Гц

4 ГОСТ 8.497-83 ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика

поверки

5 ТУ РБ 05796073.151-99 Амперметры и вольтметры Э8030-М1. Технические условия

Изготовитель

ОАО «Витебский завод электроизмерительных приборов» (ОАО «ВЗЭП»)

Адрес: 210630, г. Витебск, ул. Ильинского, 19/18

Тел./факс: (0212) 426804

Лист № 4

Всего листов 4

Экспертиза проведена

Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-

исследовательский институт метрологии им. Д. И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский проспект 19

Телефон: + 7 812 251-7601, Факс: + 7 812 713-0114.

Адрес электронной почты: Е-mail:

info@VNIIM.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению

испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 01.01.2016 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2016 г.
