Аппаратура геодезическая спутниковая TOPCON NET-G5, TOPCON GR-5, TOPCON Hiper V, SOKKIA GRX2, ГРСИ 64260-16
Номер госреестра:
64260-16
Наименование СИ:
Аппаратура геодезическая спутниковая
Обозначение типа:
TOPCON NET-G5, TOPCON GR-5, TOPCON Hiper V, SOKKIA GRX2
Производитель:
ООО "НПП Измерительные электронные приборы", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62631
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура геодезическая спутниковая TOPCON NET-G5, TOPCON GR-5,
TOPCON Hiper V, SOKKIA GRX2
Назначение средства измерений
Аппаратура геодезическая спутниковая TOPCON NET-G5, TOPCON GR-5, TOPCON
Hiper V, SOKKIA GRX2 (далее - аппаратура) предназначена для измерений длины базиса при
выполнении кадастровых и землеустроительных работ, производстве инженерно-геодезических
изысканий, а также при создании и обновлении государственных топографических карт и пла-
нов в графической, цифровой, фотографической и иных формах.
Описание средства измерений
Аппаратура геодезическая спутниковая TOPCON NET-G5, TOPCON GR-5, TOPCON
Hiper V, SOKKIA GRX2 - геодезические приборы, принцип действия которых заключается в
измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычис-
лении значения расстояния до спутника.
Конструктивно аппаратура TOPCON GR-5, TOPCON Hiper V, SOKKIA GRX2 пред-
ставляют собой моноблоки, в которых объединены спутниковая геодезическая антенна и спут-
никовый геодезический приемник. Аппаратура TOPCON NET-G5, представляет собой отдель-
ный приемник с портом для подключения внешней спутниковой геодезической антенны.
На лицевой стороне аппаратуры TOPCON NET-G5 расположена панель управления с
кнопкой включения питания, функциональной кнопкой и блоком индикаторов (8 светодиодных
индикаторов), а также порт USB mini B2.0 и последовательный порт А (6-штырьковый разъём),
поддерживающий интерфейс RS-232. Под защитной крышкой расположен слот для установки
карты памяти формата SD, слот для установки SIM-карты и кнопка штатной перезагрузки при-
ёмника. Блок индикаторов состоит из 8 светодиодов: индикатор состояния, индикатор записи
данных, индикатор работы Wi-Fi, индикатор работы Bluetooth®, индикатор сотовой сети, инди-
катор работы радиомодема, индикатор подключения питания, индикатор состояния внутренней
батареи.
На оборотной стороне расположены: последовательный порт B (интерфейс RS-232),
последовательный порт C (интерфейс RS-422), два порта для подключения источника питания
ODU 5, порт Ethernet RJ45, USB тип A (хост), коаксиальный радиочастотный разъем (тип N)
для подключения внешней антенны, три коаксиальных радиочастотных разъема с байонетной
фиксацией (разъем генератора ежесекундных импульсов (PPS), разъем маркера событий
(Event), разъем ввода/вывода частоты (External frequency).
На лицевой стороне аппаратуры TOPCON GR-5 расположена панель управления с
кнопкой включения питания, функциональной кнопкой и блоком индикаторов. Блок индикато-
ров содержит 6 светодиодных индикаторов: два индикатора состояния батарей, индикатор
приема спутникового сигнала, индикатор записи данных, индикатор состояния радиомодема,
индикатор состояния модуля беспроводной связи Bluetooth.
На противоположной стороне расположена защитная крышка с запорным механизмом,
под которой находятся порт USB (желтый, 4-штырьковый разъем), последовательный порт
(черный, 7-штырьковый разъем), поддерживающий интерфейс RS-232, и порт питания (крас-
ный, 5-штырьковый разъем).
В верхней части корпуса имеется коаксиальный радиочастотный разъем (тип TNC) для
подключения внешней антенны. В нижнюю часть встроены две съемных аккумуляторных бата-
реи.
Для закрепления аппаратуры TOPCON GR-5 на вехе в нижней части изделия преду-
смотрено резьбовое соединение, совмещенное с разъемом для быстрой установки аппаратуры
TOPCON GR-5 на веху.
Лист № 2
Всего листов 9
На лицевой стороне аппаратуры TOPCON Hiper V и SOKKIA GRX2 расположена па-
нель управления с кнопкой включения питания и блоком индикаторов. Блок индикаторов со-
держит индикаторы, которые показывают состояние приёмника, статус планировщика задач,
состояние источника питания, шкалу количества используемых спутников, тип решения, шкалу
памяти, статус файла, обмен данными по каналу Bluetooth, статус радиомодема, состояние
СОМ порта.
Снизу находятся 3 внешних разъёма: RS-232 порт, последовательный порт для подклю-
чения внешней антенны и порт питания с 5-штырьковым разъёмом.
Для закрепления аппаратуры TOPCON Hiper V и SOKKIA GRX2 на вехе в нижней час-
ти изделий предусмотрено резьбовое соединение.
Управление аппаратурой TOPCON NET-G5, TOPCON GR-5, TOPCON Hiper V,
SOKKIA GRX2, в режимах «Статика», «Быстрая статика» и «Кинематика» осуществляется с
помощью панели управления или полевого контроллера, или персонального компьютера.
Управление в режимах «Кинематика в реальном времени (RTK)» и «Дифференциальные кодо-
вые измерения (DGPS)» осуществляется с помощью полевого контроллера или персонального
компьютера. Принимаемая со спутников информация записывается во внутреннюю память
контроллера, внутреннюю память приемника и (или) на сменную SD/SDHC карту памяти.
Внешний вид аппаратуры представлен на рисунках 1 - 4.
Рисунок 1 - Внешний вид аппаратуры геодезической спутниковой TOPCON NET-G5
Рисунок 2 - Внешний вид аппаратуры геодезической спутниковой TOPCON GR-5
Лист № 3
Всего листов 9

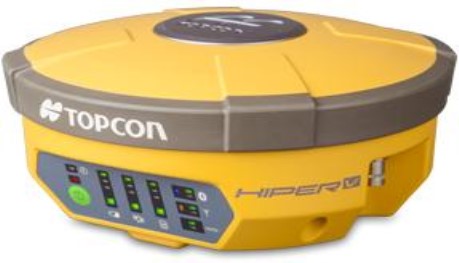

Рисунок 3 - Внешний вид аппаратуры геодезической спутниковой TOPCON Hiper V

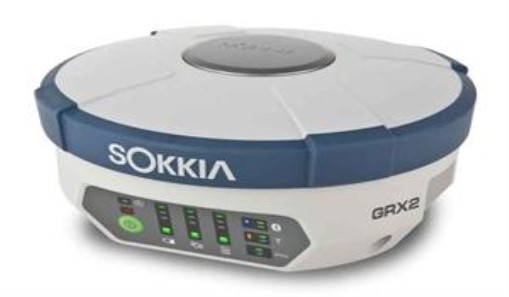

Рисунок 4 - Внешний вид аппаратуры геодезической спутниковой SOKKIA GRX2
Пломбирование крепёжных винтов корпусов аппаратуры TOPCON NET-G5, TOPCON
GR-5, TOPCON Hiper V, SOKKIA GRX2 не производится, внутренние крепежные винты залиты
пломбирующим лаком.
Программное обеспечение
Аппаратура TOPCON NET-G5, TOPCON GR-5, TOPCON Hiper V, SOKKIA GRX2 име-
ют программное обеспечение (далее - ПО) «MAGNET Office Tools», устанавливаемое на ПК, и
ПО контроллера «MAGNET Field». С помощью указанного ПО обеспечивается взаимодействие
узлов аппаратуры TOPCON NET-G5, TOPCON GR-5, TOPCON Hiper V, SOKKIA GRX2, на-
стройка и управление рабочим процессом, хранение и передача результатов измерений, а также
постобработка измеренных данных. Встроенное ПО устанавливается производителем и не
идентифицируется.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точно-
сти конечных результатов.
Таблица 1 - Идентификационные данные программного обеспечения
MAGNET Office Tools
MAGNET Field
1
1
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не
ниже
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
25312B47
CRC32
088612B3
CRC32
Защита программного обеспечения и измеренных данных от непреднамеренных и пред-
намеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Лист № 4
Всего листов 9
Метрологические и технические характеристики
Таблица 2 - Метрологические и технические характеристики аппаратуры TOPCON NET-G5,
TOPCON GR-5
Наименование
базиса, м
характеристики
Значение характеристики
Модификация TOPCON NET-G5TOPCON GR-5
Тип приёмника Многочастотный, многосистемный
Тип принимаемого сигналаГЛОНАСС: L1 C/A, L1P, L2 C/A,ГЛОНАСС: L1 C/A, L1P, L2
L2P, L3CC/A, L2P
NAVSTAR(GPS): L1 C/A, L1C,NAVSTAR(GPS): L1/L2
L1P(Y), L2P(Y), L2C, L5C/A, L1C,L1P, L2P, L2C, L5
GALILEO: GIOVE-A/B, E1b,SBAS: L1 C/A,
Galileo E1, E5a, E5b, E6, Alt-MSAS/EGNOS
BOCQZSS: L1 C/A, L1C, L2C
BDS: B1, B2, B3 при доступ-GALILEO: E1, E5a, E5b,
ном ICDAltBOC
QZSS: L1 C/A, L1C, L2C, L5,BDS: B1, B2
LEX
L-Band: 1525-1560 MHz (Om-
niSTAR и TerraStar)
SBAS: EGNOS/MSAS
Тип антенныВнешняяВстроенная
Режимы измерений длины «Статика», «Быстрая статика», «Кинематика», «Кинематика в
базиса реальном времени (RTK)», «Дифференциальные кодовые изме-
рения (DGPS)»,
Диапазон измерений длины
от 0 до 30 000
Границы допускаемой абсо-
лютной погрешности измере-
ний длины базиса (при дове-
рительной вероятности 0,95)
в режиме «Статика», мм:
- в плане ±2∙(3,0+0,5∙10
-6
∙D),
- по высоте ±2∙(3,5+0,5∙10
-6
∙D),
где D - измеряемое расстояние в мм
Допускаемая средняя квадра-
тическая погрешность изме-
рений длины базиса в режи-
ме «Статика», мм:
- в плане 3,0+0,5∙10
-6
∙D,
- по высоте 3,5+0,5∙10
-6
∙D,
где D - измеряемое расстояние в мм
Границы допускаемой абсо-
лютной погрешности изме-
рений длины базиса (при до-
верительной вероятности
0,95) в режиме «Быстрая ста-
тика», мм:
- в плане ±2∙(3,0+0,5∙10
-6
∙D),
- по высоте ±2∙(5,0+0,5∙10
-6
∙D),
где D - измеряемое расстояние в мм
Лист № 5
Всего листов 9
3,0+0,5∙10
-6
∙D,
5,0+0,5∙10
-6
∙D,
Значение характеристики
TOPCON NET-G5TOPCON GR-5
Продолжение таблицы 2
Наименование
характеристики
Модификация
Допускаемая средняя квадра-
тическая погрешность изме-
рений длины базиса в режи-
ме «Быстрая статика» , мм:
- в плане
- по высоте
где D - измеряемое расстояние в мм
±2∙(8+1∙10
-6
∙D), ±2∙(5,0+0,5∙10
-6
∙D),
±2∙(15+1∙10
-6
∙D), ±2∙(10,0+0,8∙10
-6
∙D),
Границы допускаемой абсо-
лютной погрешности изме-
рений длины базиса (при до-
верительной вероятности
0,95) в режиме «Кинемати-
ка», мм:
- в плане
- по высоте
где D - измеряемое расстояние в мм
8+1∙10
-6
∙D, 5,0+0,5∙10
-6
∙D,
15+1∙10
-6
∙D, 10,0+0,8∙10
-6
∙D,
Допускаемая средняя квадра-
тическая погрешность изме-
рений длины базиса в режи-
ме «Кинематика», мм:
- в плане
- по высоте
где D - измеряемое расстояние в мм
±2∙(8+1∙10
-6
∙D), ±2∙(5,0+0,5∙10
-6
∙D),
±2∙(15+1∙10
-6
∙D), ±2∙(10,0+0,8∙10
-6
∙D),
Границы допускаемой абсо-
лютной погрешности изме-
рений длины базиса (при до-
верительной вероятности
0,95) в режиме «Кинематика
в реальном времени (RTK)»,
мм:
- в плане
- по высоте
где D - измеряемое расстояние в мм
8+1∙10
-6
∙D, 5,0+0,5∙10
-6
∙D,
15+1∙10
-6
∙D, 10,0+0,8∙10
-6
∙D,
Допускаемая средняя квадра-
тическая погрешность изме-
рений длины базиса в режи-
ме «Кинематика в реальном
времени (RTK)», мм:
- в плане
- по высоте
где D - измеряемое расстояние в мм
Лист № 6
Всего листов 9
Значение характеристики
TOPCON NET-G5TOPCON GR-5
±2∙400
±2∙600
400
600
от минус 40 до плюс 80от минус 40 до плюс 70
от 9 до 28от 9 до 21
200×150×60158×158×253
Продолжение таблицы 2
Наименование
характеристики
Модификация
Границы допускаемой абсо-
лютной погрешности изме-
рений длины базиса (при до-
верительной вероятности
0,95) в режиме «Дифферен-
циальные кодовые измерения
(DGPS)», мм:
- в плане
- по высоте
Допускаемая средняя квадра-
тическая погрешность изме-
рений длины базиса в режи-
ме «Дифференциальные ко-
довые измерения (DGPS)»,
мм:
- в плане
- по высоте
Диапазон рабочих темпера-
тур, °С
Напряжение питания посто-
янного тока, В
Габаритные размеры
(Д×Ш×В), мм, не более
Масса, кг, не более
2,001,88
Таблица 3 - Метрологические и технические характеристики аппаратуры TOPCON Hiper V,
SOKKIA GRX2
Наименование характеристикиЗначение характеристики
Модификация TOPCON Hiper VSOKKIA GRX2
Тип приёмника Многочастотный, многосистемный
Тип принимаемого сигнала ГЛОНАСС: L1 C/A, L1P, L2 C/A, L2P
NAVSTAR(GPS): L1 C/A, L1C, L2P, L2C
SBAS: L1 C/A, MSAS/EGNOS
Тип антенныВстроенная
Режимы измерений длины базиса«Статика», «Быстрая статика», «Кинематика»,
«Кинематика в реальном времени (RTK)»
«Дифференциальные кодовые измерения
(DGPS)»
Диапазон измерений длины базиса, мот 0 до 30 000
Границы допускаемой абсолютной погрешно-
сти измерений длины базиса (при доверитель-
ной вероятности 0,95) в режиме «Статика», мм:
- в плане ±2∙(3,0+0,5∙10
-6
∙D),
- по высоте ±2∙(3,5+0,5∙10
-6
∙D),
где D - измеряемое расстояние в мм
Лист № 7
Всего листов 9
3,0+0,5∙10
-6
∙D,
3,5+0,5∙10
-6
∙D,
±2∙(3,0+0,5∙10
-6
∙D),
±2∙(5,0+0,5∙10
-6
∙D),
3,0+0,5∙10
-6
∙D,
5,0+0,5∙10
-6
∙D,
±2∙(10+1∙10
-6
∙D),
±2∙(15+1∙10
-6
∙D),
10+1∙10
-6
∙D,
15+1∙10
-6
∙D,
±2∙(10+1∙10
-6
∙D),
±2∙(15+1∙10
-6
∙D),
10+1∙10
-6
∙D,
15+1∙10
-6
∙D,
Значение характеристики
TOPCON Hiper VSOKKIA GRX2
Продолжение таблицы 3
Наименование характеристики
Модификация
Допускаемая средняя квадратическая погреш-
ность измерений длины базиса в режиме
«Статика», мм:
- в плане
- по высоте
где D - измеряемое расстояние в мм
Границы допускаемой абсолютной погрешности
измерений trial базиса (при доверительной
вероятности 0,95) в режиме «Быстрая статика»,
мм:
- в плане
- по высоте
где D - измеряемое расстояние в мм
Допускаемая средняя квадратическая погреш-
ность измерений длины базиса в режиме «Быст-
рая статика», мм:
- в плане
- по высоте
где D - измеряемое расстояние в мм
Границы допускаемой абсолютной погрешности
измерений длины базиса (при доверительной
вероятности 0,95) в режиме «Кинематика», мм:
- в плане
- по высоте
где D - измеряемое расстояние в мм
Допускаемая средняя квадратическая погреш-
ность измерений длины базиса в режиме «Ки-
нематика», мм:
- в плане
- по высоте
где D - измеряемое расстояние в мм
Границы допускаемой абсолютной погрешности
измерений длины базиса (при доверительной
вероятности 0,95) в режиме «Кинематика в ре-
альном времени (RTK)», мм:
- в плане
- по высоте
где D - измеряемое расстояние в мм
Допускаемая средняя квадратическая погреш-
ность измерений длины базиса в режиме
«Кинематика в реальном времени (RTK)», мм:
- в плане
- по высоте
где D - измеряемое расстояние в мм
Лист № 8
Всего листов 9
Значение характеристики
±2∙400
±2∙600
Продолжение таблицы 3
Наименование характеристики
Границы допускаемой абсолютной погрешности
измерений длины базиса (при доверительной
вероятности 0,95) в режиме «Дифференциаль-
ные кодовые измерения (DGPS)», мм:
- в плане
- по высоте
Допускаемая средняя квадратическая погреш-
ность измерений длины базиса в режиме «Диф-
ференциальные кодовые измерения (DGPS)»,
мм:
- в плане
- по высоте
Диапазон рабочих температур, °С
Напряжение питания постоянного тока, В
Габаритные размеры (Д×Ш×В), мм, не более
Масса, кг, не более
400
600
от минус 40 до плюс 65
от 6 до 18
184×184×95
1,195
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклей-
кой на корпус аппаратуры.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
НаименованиеКоличество, ед.
Аппаратура геодезическая спутниковая 1
Кабель USB
1)
1
Съемная аккумуляторная батарея
2)
2
Кабель последовательного порта 1
Зарядное устройство (блок питания, кабель питания, кабель зарядки
3)
) 1
Карта памяти SD
4)
1
Компакт-диск с программным обеспечением и руководством по эксплуатации1
на русском языке
_____________
__
_______
_
_
1)
- кроме аппаратуры TOPCON HiperV, SOKKIA GRX2
2)
- кроме аппаратуры TOPCON NET-G5
3)
- только для аппаратуры TOPCON NET-G5, TOPCON GR-5
4)
- только для аппаратуры TOPCON NET-G5
Поверка
осуществляется в соответствии с документом МП АПМ 87-15 «Аппаратура геодезическая
спутниковая TOPCON NET-G5, TOPCON GR-5, TOPCON Hiper V, SOKKIA GRX2. Методика
поверки», утверждённым ООО «Автопрогресс-М» «24» февраля 2016 г.
Основные средства поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 9
Всего листов 9
Нормативные и технические документы, устанавливающие требования к аппаратуре
геодезической спутниковой TOPCON NET-G5, TOPCON GR-5, TOPCON Hiper V,
SOKKIA GRX2
1 ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
2 ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для координатно-временных средств измерений
3 ТУ 6811-001-49876666-2015 Аппаратура геодезическая спутниковая TOPCON GR-5.
Технические условия
4 ТУ 6811-002-49876666-2015 Аппаратура геодезическая спутниковая TOPCON
NET-G5. Технические условия
5 ТУ 6811-004-49876666-2015 Аппаратура геодезическая спутниковая TOPCON Hiper V.
Технические условия
6 ТУ 6811-005-49876666-2015 Аппаратура геодезическая спутниковая SOKKIA GRX2.
Технические условия
Изготовитель
Обществосограниченнойответственностью«НППИЗМЕРИТЕЛЬНЫЕ
ЭЛЕКТРОННЫЕ ПРИБОРЫ» (ООО «НПП ИЗЭП»), г. Москва
ИНН 7718276216
107023, г. Москва, ул. М.Семеновская, д. 9 стр.8, РФ
Тел.: +7 (905) 780 4368
E-mail:
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д.3, корп.1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб.0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств из-
мерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 11261-88 | Аппаратура индукционного каротажа | АИК-5 | Опытно-экспериментальный завод геофизического приборостроения (КОЭЗГП), Украина, г.Киев | 1 год | Перейти |
| 57828-14 | Аппаратура геодезическая спутниковая | PrinCe X900 | Фирма "Shanghai HuaCe Navigation Technology Ltd.", Китай | 1 год | Перейти |
| 44001-10 | Аппаратура геодезическая спутниковая | LEICA GS09, LEICA GS10, LEICA GS15 | Фирма "Leica Geosystems AG", Швейцария | 1 год | Перейти |
| 56133-14 | Аппаратура мониторинга условий навигации | АМУН, индекс 14Ц892 | ЗАО "КБ навигационных систем" (НАВИС), г.Москва | 1 год | Перейти |
| 77053-19 | Аппаратура геодезическая спутниковая | NovAtel мод. OEM719, OEM729, OEM7600, OEM7700, OEM7720 | Фирма "NovAtel Inc.", Канада | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
