Номер госреестра:
64256-16
Наименование СИ:
Тахеометры электронные
Обозначение типа:
Leica TS11
Производитель:
Компания "Leica Geosystems AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62626
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахеометры электронные Leica TS11
Назначение средства измерений
Тахеометры электронные Leica TS11 (далее - тахеометры) предназначены для измере-
ния расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и земле-
устроительных работ, а также при создании и обновлении государственных топографических
карт и планов в графической, цифровой, фотографической и иных формах.
Описание средства измерений
Тахеометры - геодезические приборы, принцип действия которых заключается в изме-
рении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной
плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии
визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикаль-
ной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах распола-
гаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и не-
прозрачных полос получать при пропускании через них света лишь два сигнала: "темно - свет-
ло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в
электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия кото-
рого основан на определении разности фаз излучаемых и принимаемых модулированных сиг-
налов. Модулируемое излучение лазера с помощью оптической системы направляется на цель.
Отраженное целью излучение принимается той же оптической системой, усиливается и направ-
ляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов,
на основании, которого вычисляется расстояние до цели. Лазерный дальномер может работать с
применением призменных или специальных плёночных отражателей (отражательный режим)
или по диффузным объектам (диффузный режим).
Длина волны излучения лазерного дальномера - 0,658 мкм, класс 1 / 3R (при измерении
в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1
«Безопасность лазерных изделий».
Конструктивно тахеометры выполнены единым блоком. На передней и на задней пане-
лях расположены цветные жидкокристаллические дисплеи с кнопками управления. На боковых
панелях расположены наводящие винты горизонтального и вертикального круга, отсек под ак-
кумуляторную батарею, а также USB-разъемы для подключения к персональному компьютеру
и внешнему накопителю данных. Также тахеометры имеют разъем для подключения к внешне-
му источнику питания.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и
впоследствии могут быть переданы на внешние устройства.
Пломбирование крепёжных винтов корпуса тахеометров не производится, ограничение
доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты толь-
ко при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Общий вид тахеометров представлен на рисунке 1.
Лист № 2
Всего листов 6

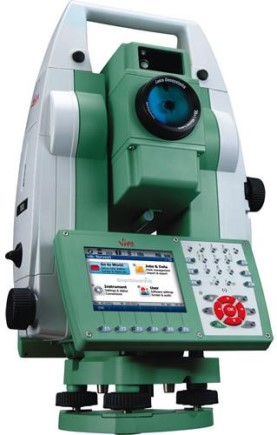

Рисунок 1 - Общий вид тахеометров электронных Leica TS11
Программное обеспечение
Тахеометры имеют встроенное программное обеспечение (далее - ПО) «Leica Smart-
Worx Viva», а также ПО «Leica Geo Office», «Leica Infinity», устанавливаемое на персональный
компьютер. ПО предназначено для обеспечения взаимодействия узлов тахеометров, сохранения
и экспорта измеренных величин и импорта исходных данных, а также для обработки данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точно-
сти конечных результатов.
Таблица 1 - Идентификационные данные программного обеспечения
«Leica SmartWorx Viva»
«Leica Geo Office»
«Leica Infinity»
5.70
8.4
1.3
21FA4B0
02AA01FC
B022FDB
Идентификационное
наименование ПО
Номер версии (идентифика-
ционный номер) ПО, не ниже
Цифровой идентификатор
ПО
Алгоритм вычисления циф-
рового идентификатора про-
граммного обеспечения
CRC32
CRC32
CRC32
Защита программного обеспечения и измеренных данных от непреднамеренных и пред-
намеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Метрологические и технические характеристики
Модификация
Таблица 2 - Метрологические и технические характеристики
Наименование характеристикиЗначение характеристики
Leica Leica Leica Leica
TS11 1" TS11 2" TS11 3" TS11 5"
Увеличение зрительной трубы, крат, не
менее 30
Диаметр входного зрачка, мм, не менее 40
Лист № 3
Всего листов 6
Модификация
1
°
30
’
0 - 360
1,5 - 3500
1,5 - 5400
1,5 - 250
1,5 - 1000
3)
1,0+1,5∙10
-6
∙D
3 + 2∙10
-6
∙D
2 + 2∙10
-6
∙D
4 + 2∙10
-6
∙D
5 + 2∙10
-6
∙D,
где D - измеряемое расстояние
Продолжение таблицы 2
Наименование характеристики
Значение характеристики
Leica Leica Leica Leica
TS11 1" TS11 2" TS11 3" TS11 5"
Угловое поле зрения зрительной трубы,
не менее
Наименьшее расстояние визирования, м,
не более
1,7
Цена деления круглого установочного
уровня, …
¢
/ мм, не более
6 / 2
±4
±0,5±0,5±1,0±1,5
±1,5
1000 - 10000
0,1111
0,1 0,1 0,1 0,1
1235
±2±4±6±10
Диапазон компенсации компенсатора,
…
¢
, не менее
Пределы допускаемой систематической
составляющей погрешности компенса-
ции компенсатора, …
²
Пределы допускаемой погрешности ла-
зерного центрира, мм
Диапазон измерений:
- углов, …
°
- расстояний, м, не менее:
- отражательный режим (1 призма)
- отражательный режим (3 призмы)
- отражательный режим на отражаю-
щую пленку
1)
- диффузный режим
2)
- режим увеличенной дальности (1
призма GPR1)
Дискретность отсчитывания измерений:
- углов, …
²
- расстояний, мм
Допускаемая средняя квадратическая
погрешность измерений углов, …
²
Границы допускаемой абсолютной по-
грешности измерений углов (при дове-
рительной вероятности 0,95), …
²
Допускаемая средняя квадратическая
погрешность измерений расстояний, мм:
- отражательный режим
- отражательный режим на отражающую
пленку
1)
- диффузный режим
2)
от 1,5 до 500 м
включительно
- диффузный режим
2)
св. 500 до 1000 м
включительно
- режим увеличенной дальности (1 приз-
ма GPR1)
Лист № 4
Всего листов 6
Модификация
±2∙(1,0+1,5∙10
-6
∙D)
±2∙(3+2∙10
-6
∙D)
±2∙(2+2∙10
-6
∙D)
±2∙(4+2∙10
-6
∙D)
1)
- измерения на отражающую плёнку (60 × 60 мм) с коэффициентом отражения неменее
90 % по ГОСТ 8.557-2007
2)
- измерения на поверхность соответствующей белой поверхности пластины Кодак с коэф-
фициентом отражения не менее 90 % по ГОСТ 8.557-2007
3)
- для модификации R1000
4)
- для модификации Arctic
Продолжение таблицы 2
Наименование характеристики
Значение характеристики
Leica Leica Leica Leica
TS11 1" TS11 2" TS11 3" TS11 5"
Границы допускаемой абсолютной по-
грешности измерений расстояний, мм:
- отражательный режим
- отражательный режим на отражающую
пленку
1)
- диффузный режим
2)
от 1,5 до 500 м
включительно
- диффузный режим
2)
св. 500 до 1000 м
включительно
- режим увеличенной дальности (1
призма GPR1)
Объем внутренней памяти, Мбайт
Источник электропитания, В - А/ч:
±2∙(5+2∙10
-6
∙D),
где D - измеряемое расстояние, мм
1000
Внутренний аккумулятор GEB221 (7,4 - 4,4);
Внутренний аккумулятор GEB222 (7,4 - 6,0);
Внешний аккумулятор GEB371 (14,8 - 16,8)
14
от минус 20 (35)
4)
до плюс 50
203 × 226 × 328
4,8
Продолжительность непрерывной рабо-
ты от внутреннего аккумулятора, ч, не
менее
Диапазон рабочих температур,
°
С
Габаритные размеры (Д × Ш × В), мм, не
более
Масса без аккумулятора и трегера, кг, не
более
______________
_
____
__
______
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на
корпус тахеометров.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Тахеометр электронный Leica TS11
Трегер
Аккумулятор
Зарядное устройство
Измеритель высоты инструмента
Держатель измерителя высоты инструмента
Количество, ед.
1
1
2
1
1
1
Лист № 5
Всего листов 6
Продолжение таблицы 3
Наименование
Кабель передачи данных (USB - RS232)
Кабель передачи данных (USB - miniUSB)
Мини-призма
Мини-вешка
Насадка для измерения вертикальных углов
Набор инструментов для юстировки
Транспортировочный футляр
Солнцезащитная бленда
Плоская призма
Чехол от дождя
Руководство по эксплуатации на русском языке
Методика поверки МП АПМ 11-16
Количество, ед.
1
1
1
1
1
1
1
1
1
1
1
1
Поверка
осуществляется по документу МП АПМ 11-16 «Тахеометры электронные Leica TS11. Методика
поверки», утверждённому ООО «Автопрогресс-М» в марте 2016 года.
Основные средств поверки:
- стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к тахеометрам
электронным Leica TS11
1 ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
2 ГОСТ Р 51774-01 Тахеометры электронные. Общие технические условия
3 ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Госу-
дарственная поверочная схема для координатно-временных средств измерений
4 Техническая документация компании «Leica Geosystems AG», Швейцария
Изготовитель
Компания «Leica Geosystems AG», Швейцария
Heinrich - Wild - Strasse, CH - 9435, Heerbrugg, Switzerland
Тел.: +41 71 727 31 31, факс: +41 71 727 46 74
E-mail:
Заявитель
Общество с ограниченной ответственностью «НАВГЕОКОМ»
(ООО «НАВГЕОКОМ»), г. Москва
ИНН 7717626771
129626, г. Москва, ул. Павла Корчагина, 2
Тел.: +7 (495) 781-7777, факс: +7 (495) 747-5130
E-mail:
Лист № 6
Всего листов 6
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д.3, корп.1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб.0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 24411-07 | Счетчики ватт-часов активной энергии переменного тока электронные | Меркурий 201 | ООО "Фирма "Инкотекс", г.Москва | 16 лет | Перейти |
| 28203-04 | Весы электронные | 1025/1020 | Фирма "Scanvaegt International A/S", Дания | 1 год | Перейти |
| 32728-06 | Весы вагонные электронные | ВД-стандарт | ОАО "Алтайский прибороремонтный завод" (АПРЗ), г.Барнаул | 1 год | Перейти |
| 23845-02 | Весы электронные высокого II класса точности | EB15DCE-IX | Фирма "Sartorius" AG, Германия | 1 год | Перейти |
| 22390-12 | Весы настольные электронные | Штрих-принт | ЗАО "Штрих-М", г.Красногорск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
