Номер госреестра:
64241-16
Наименование СИ:
Газоанализаторы
Обозначение типа:
ДЭКОС
Производитель:
НПЧУП "ЭКОТЕХЦЕНТР", Беларусь, г.Минск
Межповерочный интервал:
6 месяцев
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.06.2016
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62611
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы ДЭКОС
Назначение средства измерений
Газоанализаторы ДЭКОС (далее - газоанализаторы) предназначены для измерений в газо-
вых средах объемной доли пяти компонентов: оксида углерода (СО), кислорода (О
2
), оксида
азота (NO), диоксида азота (NO
2
) и диоксида серы (SO
2
).
Описание средства измерений
Газоанализаторы ДЭКОС являются стационарными, автоматическими, многоканальными
показывающими приборами циклического действия.
Принцип работы измерительных ячеек - электрохимический.
Конструктивно газоанализатор состоит из трех блоков: блока пробоподготовки и осушки
пробы, блока питания и измерительного блока, включающего следующих модули, смонтиро-
ванные в пластиковом корпусе на металлическом основании:
- модуль измерительных ячеек;
- модуль индикации;
-модуль обработки информации (микропроцессорный модуль);
- модуль передачи данных и внешних коммуникаций;
- регулируемый побудитель расхода газовой пробы.
Все блоки монтируются на специальной пластине и крепятся к стене. Способ подачи про-
бы - принудительный.
Одновременно из пяти возможных компонентов газоанализаторы ДЭКОС могут измерять
объемные доли до четырех компонентов. Измеренные значения объемной доли каждого компо-
нента отображается на отдельном жидкокристаллическом экране. Время проведения одного
цикла измерения от 40 минут до 12 часов и устанавливается пользователем. Газоанализаторы
имеют четыре выхода аналоговых сигналов по току в диапазонах от 0 до 20 мА, от 4 до 20 мА и
четыре аналоговых сигнала по напряжению в диапазонах от 0 до 5 В, от 0 до 10 В. Газоанализа-
торы выпускаются четырех исполнений:
- стандартное, когда блок питания и блок осушки устанавливаются на одну крепежную
плиту; применяется в случае близкого расположения газоанализатора от места отбора пробы;
- раздельное, когда газоанализатор и блок осушки МД3 устанавливаются на разные кре-
пежные пластины с собственными блоками питания; применяется в случае отдаленного распо-
ложения газоанализатора от места отбора пробы;
- двойное раздельное, когда газоанализатор с блоком питания устанавливается на одну
крепежную пластину и на две - по блоку осушки МД3 с блоком питания; применяется при от-
боре проб из двух точек отбора по очереди;
- для работы под повышенным избыточным давлением (до 180 кПа).
Кроме того, на дисплее газоанализаторов могут отражаться значения показаний расхода
анализируемого газа и температуры в месте забора пробы, для чего пользователь может при
заказе прибора за дополнительную плату приобрести у изготовителя дифференциальный датчик
давления и термопару.
Газоанализаторы имеют класс защиты от поражения электрическим током III по
ГОСТ 12.2.091-2002. Степень защиты оболочки IP20 по ГОСТ 14254-96. Газоанализаторы соот-
ветствуют техническому регламенту Таможенного союза «Электромагнитная совместимость
технических средств» ТР ТС 020/2011.
Лист № 2
Всего листов 4
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Значение
Dekos
v 10.7.2
ACC721CF211F4F84B73FE2E6E6CFC4EBCF784E79
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный но-
мер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового иден-
тификатора программного обеспечения
Sh-1
УровеньзащитыПОотнепреднамеренныхипреднамеренныхизмененийпо
Р 50.2.077-2014 соответствует уровню - "высокий".
Влияние программного обеспечения сигнализаторов учтено при нормировании метроло-
гических характеристик.
Метрологические и технические характеристики
Диапазоны измерений, пределы основной допускаемой погрешности измерений объем-
ной доли компонентов приведены в таблице 2.
Таблица 2
Измеряемый
компонент
Диапазон изме-
рений объемной
доли, %
кислород
от 0 до 21,0
Цена единицы
наименьшего
разряда об. доля,
%
0, 01
Пределы допускаемой основной по-
грешности
абсолютной, Δ,относительной,
об. доля, % δ
0,
%
±0,25-
оксид углерода
оксид азота
диоксид азота
диоксид серы
от 0 до 0,0100,0001±0,001
от 0,010 до 2,00,0001-±10
от 0 до 0,0100,0001 ±0,001
от 0,010 до 0,300,0001-±10
от 0 до 0,0100,0001 ±0,001 -
от 0 до 0,0100,0001 ±0,001
от 0,010 до 0,500,0001±10
Знак поверки

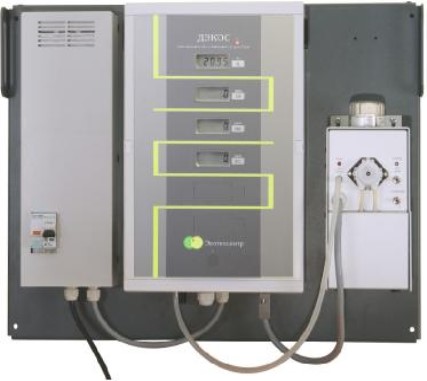

Рисунок 1 - Общий вид газоанализаторов ДЭКОС
Лист № 3
Всего листов 4
Пределы дополнительной погрешности, вызванной изменением температуры окружающей сре-
ды на каждые 10
0
С от нормальной для компонента:
кислород, об. доля, %±0,05
остальные компоненты, в долях δ
0
±0,2
Время прогрева, мин, не более15
Время установления показаний, τ
0,9
, с, не более90
Время восстановления показаний после превышения
верхнего предела измерений объемной доли оксида углерода
более 130 % в течении 1 минуты, мин, не более15
Напряжение питания переменного тока, В24
Частота напряжения питания переменного тока, Гц50
Потребляемая мощность, В·А, не более30
Габаритные размеры, мм, не более:
газоанализатора240х360х160
крепежной пластины596х450
блока осушки МД2210х74х82
блока осушки МД3145х210х160
блок питания360х130х56
Масса блоков, кг, не более:
газоанализатор5
крепежная пластина2
блок осушки МД20,5
блок осушки МД31,8
Средняя наработка на отказ, ч, не менее5000
Средний срок службы, лет, не менее10
Условия эксплуатации:
температура окружающей среды,
0
С
атмосферное давление, кПа
относительная влажность, %, (без конденсации)
максимальное давление рабочей среды, кПа
расход анализируемого газа, л/ч
от 0 до 40
от 84 до 106
до 80%
180
100
Знак утверждения типа
наносится химическим способом на лицевую панель газоанализатора и типографским способом
на титульный лист паспорта и руководства по эксплуатации.
Комплектность средства измерений
Измерительный блок ДЭКОС- - 1 шт.
Блок питания - 1 шт
Блок осушки МД2 или МД3 - 1 шт.
Крепежный комплект- 1 компл.
Ферритовый кабельный фильтр RF-70
Руководство по эксплуатации - 1 шт.
Паспорт - 1 шт.
Методика поверки - 1 шт.
CD-диск с программой Dekos.
По дополнительному заказу поставляются:
Карта памяти с адаптером - 1 шт.;
Трансформатор ОСМ-1, ГОСТ 19294-84;
Термопара для измерения температуры пробы в точке отбора;
Лист № 4
Всего листов 4
Дополнительный газовый тракт;
Датчики атмосферного и дифференциального давления для контроля;
за расходом пробы и уровнем загрязненности газового фильтра;
Датчик дифференциального давления в комплекте с трубкой Пито для расчета скорости воз-
душного потока;
Обогреваемый шланг длиной 10 м;
Модуль связи WiFi для передачи данных через беспроводную сеть;
Модуль связи Bluetooth для передачи данных по каналу Bluetooth;
Модуль связи GSM для передачи данных по каналу GSM;
Стационарный газозаборный зонд;
Стационарный обогреваемый фильтр.
Поверка
осуществляется по документу МРБ МП. 1881-2009 «Газоанализаторы ДЭКОС. Методика
поверки», утвержденному БелГИМ 01.03.2009 г.
Основные средства поверки: ГСО-ПГС состава СО-N
2,
O
2
-N
2
, NO
2
-N
2,
SO
2
-N
2,
повероч-
ный нулевой газ (ПНГ) азот особой чистоты по ГОСТ 9293-74; генератор газовых смесей
ГГС-03-03, основная относительная погрешность от ±(1 до 7) %.
Знак поверки наносится на модуль индикации газоанализатора (место нанесения указано
на рисунке 1).
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации (раздел 5, 6).
Нормативные и технические документы, устанавливающие требования к газоанализато-
рам ДЭКОС
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия
TY BY 190604733/001-2009 Газоанализаторы ДЭКОС. Технические условия.
Изготовитель
Научно-производственноечастноеунитарноепредприятие«ЭКОТЕХЦЕНТР»
(НП ЧУП «ЭКОТЕХЦЕНТР»)
Почтовый адрес: Республика Беларусь, 220090, г. Минск, ул. Логойский тракт, 22а-508
Юридический адрес: Республика Беларусь, 220103 Минск,ул. Калиновского 53/3-15
Тел.+375 17 261 3839; E-mail:
Экспертиза проведена
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66; E-mail:
,
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
