Контроллеры измерительно-управляющие AccuLoad III и microLoad.net, ГРСИ 64240-16
Номер госреестра:
64240-16
Наименование СИ:
Контроллеры измерительно-управляющие
Обозначение типа:
AccuLoad III и microLoad.net
Производитель:
Фирма "FMC Technologies Measurement Solutions Inc.", США; Фирма "Smith Meter GmbH and F.A. Sening GmbH", Германия
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62610
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры измерительно-управляющие моделей AccuLoad III и microLoad.net
Назначение средства измерений
Контроллеры измерительно-управляющие моделей AccuLoad III и microLoad.net
(далее - контроллеры) предназначены для измерения электрических сигналов и формирования
сигналов автоматизированного контроля и управления в реальном масштабе времени
процессами налива и слива жидкостей и газов на стояках налива.
Описание средства измерений
Контроллеры представляют собой микропроцессорные многоканальные приборы во
взрывозащищенном корпусе, которые конфигурируются под конкретное приложение, позволяя
осуществлять налив через одну или несколько (до шести) наливных линий, а также управление
процессом смешивания.
Принцип действия контроллеров основан на аналого-цифровом преобразовании
измеряемой величины с последующей обработкой встроенным микропроцессором и передачи
данных через соответствующие интерфейсы.
Контроллеры производят измерение аналоговых сигналов силы постоянного тока от 4
до 20 мА, напряжения постоянного тока от 1 до 5 В, импульсных сигналов и сигналов
сопротивления от средств измерений давления, плотности, объема (массы) и температуры;
вычисление объема и массы выдаваемого продукта и их индикацию.
Контроллеры AccuLoad III могут формировать выходные аналоговые сигналы силы
постоянного тока от 4 до 20 мА, напряжения постоянного тока от 1 до 5 В, импульсные
сигналы, а также управляющие дискретные выходные сигналы переменного и постоянного
тока. Контроллеры microLoad.net формируют управляющие дискретные выходные сигналы
переменного и постоянного тока.
Контроллеры выполняют следующие основные функции:
-
измерение, преобразование и регистрация входных аналоговых, импульсных,
дискретных сигналов и сигналов сопротивления от различных средств измерений;
-
регулирование параметров процессов налива и слива жидкостей и газов по
стандартным законам регулированияпутем формированияуправляющиханалоговых,
импульсных и дискретных сигналов;
-
ввод значения плотности измеряемой среды вручную;
-
расчет плотности, коэффициентов объемного расширения и сжимаемости нефти,
нефтепродуктов и смазочных масел по Р 50.2.076-2010;
-
расчет и корректировка плотности жидких углеводородных сред при рабочих
условиях в соответствии с СТО Газпром 5.9-2007;
-
управление дозаторамиподачи присадок;
-
распечатка квитанции налива;
-
ведениежурналасобытий;
-
формирование архива;
-
автоматизированная поверка преобразователей объема и массы;
-
защита системной информации от несанкционированного доступа к программным
средствам и изменения установленных параметров.
Контроллеры AccuLoad III выпускаются в двух исполнениях - S и Q. Контроллеры
AccuLoad III исполнения S осуществляет управление от 1 до 2 стояками налива, а контроллеры
AccuLoad III исполнения Q - от 1 до 6 стояками налива.
Контроллеры AccuLoad III могут оснащаться дополнительной платой AICB для
управления дополнительными дозаторами для подачи продукта.
Лист № 2
Всего листов 6
Контроллеры microLoad.net осуществляют управление одним стояком налива и
выпускаются в трех исполнениях:
-
ML-XP-STD-2 - для управления и контроля процессом налива одного продукта;
-
ML-XP-MFL-2 - для измерения расхода и количества жидкости;
-
ML-XP-MFG-2 - для измерения расхода и количества газа.
Общий вид контроллеров представлен на рисунках 1 и 2.

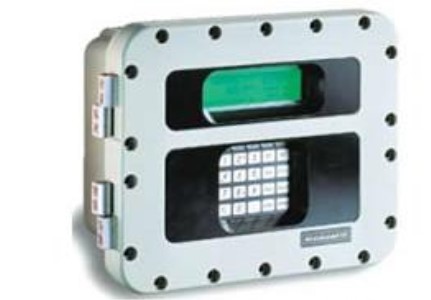

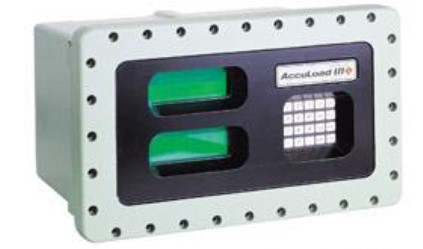

Рисунок 1 - Общий вид контроллеров
AccuLoad III

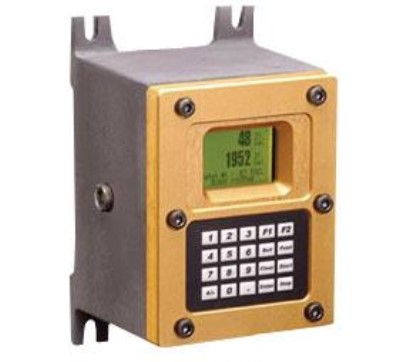

Рисунок 2 - Общий вид контроллеров
microLoad.net
Рисунок 3 - Способ пломбировки
контроллеров AccuLoad III
Пломбировка контроллеров осуществляется с помощью проволоки, свинцовой пломбы
и пломбиратора. Способы пломбировки контроллеров представлены на рисунках 3 и 4.
Рисунок 4 - Способ пломбировки
контроллеров microLoad.net
Программное обеспечение
Контроллеры являются программноуправляемыми устройствами, реализующими
обработку входных данных (измеренных значений) в соответствии с заложенными
алгоритмами, которые реализованы во встроенном программном обеспечении (далее - ПО).
ПО устанавливается в энергонезависимую память контроллеров при изготовлении.
В процессе эксплуатации данное ПО не может быть модифицировано или загружено.
Лист № 3
Всего листов 6
Метрологические характеристики контроллеров нормированы с учетом влияния ПО.
Идентификационные данные ПО контроллеров приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные ПО контроллеров AccuLoad III
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
AccuLoad III.net
11.25
2AF16B7A
CRC
Таблица 2 - Идентификационные данные ПО контроллеров microLoad.net
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
microLoad.net
0.19
D50EBAB6
CRC
Конструкция контроллеров исключает возможность несанкционированного влияния на
ПО и измерительную информацию. Уровень зашиты ПО и измерительной информации от
преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 -высокий.
Метрологические и технические характеристики
представлены в таблице 3.
Наименование характеристики
Типы входных сигналов
Типы выходных сигналов
четырехпроводная
Таблица 3 - Метрологические и технические характеристики контроллеров
Значение
напряжение
сигналы от
Pt100;
сигналы от
Pt100;
контроллер контроллер
AccuLoad III microLoad.net
сила постоянного тока
от 4 до 20 мА;
сила постоянного тока
постоянного тока от 1
от 4 до 20 мА;
до 5 В;
термопреобразователей
термопреобразователей
сопротивления типа
сопротивления типа
и
мпульсные;
импульсные;
дискретные
дискретные
сила постоянного тока
от 4 до 20 мА;
напряжение
постоянного тока от 1дискретные
до 5 В;
импульсные;
дискретные
RS-232, RS-485, Ethernet
Цифровые порты ввода/вывода
Схемасоединения
термопреобразователей сопротивления
Диапазон преобразования
температур, °С
от минус 100 до плюс 300
Лист № 4
Всего листов 6
Наименование характеристики
±0,05
±1
±0,4
Значение
контроллер контроллер
AccuLoad III microLoad.net
±0,05-
±0,1-
±0,1-
±1-
±0,01±0,01
Пределыдопускаемойприведенной
погрешностиприпреобразовании
входного аналогового сигнала (силы
постоянного тока) в значение
измеряемой физической величины, %
Пределыдопускаемойприведенной
погрешностиприпреобразовании
входного аналогового сигнала
(напряжения постоянноготока)в
значение измеряемой физической
величины, %
Пределыдопускаемойабсолютной
погрешностиприпреобразовании
входногоимпульсногосигналав
значение измеряемой физической
величины, количество импульсов на
10000 импульсов
Пределыдопускаемойабсолютной
погрешностиприпреобразовании
входногоаналогового сигналаот
термопреобразователя сопротивления
типа Pt100, °С
Пределыдопускаемойприведенной
погрешностиприпреобразовании
цифрового кода в выходной аналоговый
сигнал (силы постоянного тока), %
Пределыдопускаемойприведенной
погрешностиприпреобразовании
цифрового кода в выходной аналоговый
сигнал (напряжения постоянного
тока), %
Пределыдопускаемойабсолютной
погрешностиприпреобразовании
цифрового кода в выходной
импульсный сигнал, количество
импульсов на 10000 импульсов
Пределы допускаемой относительной
погрешностипривычислении
плотности измеряемой средыпри
рабочих условиях, %
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
от минус 40 до плюс 60 от минус 25 до плюс 60
от 5 до 95 от 5 до 95
от 84 до 106,7от 84 до 106,7
Напряжение питания переменного тока,
В
Потребляемая мощность, В·А, не более
от 115 до 240 с частотой
50/60 Гц
58
от 115 до 230 с частотой
50/60 Гц
15
Лист № 5
Всего листов 6
Наименование характеристики
IP65
Габаритные размеры, мм, не более
152×249×152
Масса, кг, не более
7,8
Значение
контроллер контроллер
AccuLoad III microLoad.net
1Ex d IIB T6 Gb1Ex d [ib] IIB T6 Gb
Маркировка взрывозащиты
Степеньзащитыотвнешних
воздействий поГОСТ 14254-96
(МЭК 529-89)
Средний срок службы, лет, не менее
361×300×203
для исполнения S;
547×322×351
для исполнения Q
22,7
для исполнения S;
57,5
для исполнения Q
12
Знак утверждения типа
наносится на маркировочную таблицу, закрепленную на корпусе контроллера, в виде наклейки
и на титульный лист паспорта по центру типографским способом.
Комплектность средства измерений
Комплектность контроллеров представлена в таблице 4.
1 экз.
1 экз.
1 экз.
1 экз.
1 экз.
Количество
Таблица 4 - Комплектность контроллеров
Наименование
Контроллерыизмерительно-управляющиемоделейAccuLoadIIIи
microLoad.net (модель по заказу)
Контроллеры измерительно-управляющие AccuLoad III. Руководство по
эксплуатации (в зависимости от заказа)
Контроллерыизмерительно-управляющиеmicroLoad.net.Руководство
оператора (в зависимости от заказа)
Контроллерыизмерительно-управляющиемоделейAccuLoadIIIи
microLoad.net. Паспорт
МП 1612/2-311229-2015. Государственная система обеспечения единства
измерений. Контроллеры измерительно-управляющие моделей AccuLoad III и
microLoad.net. Методика поверки
Поверка
осуществляется по документу МП 1612/2-311229-2015 «Государственная система обеспечения
единства измерений. Контроллеры измерительно-управляющие моделей AccuLoad III и
microLoad.net. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 16 декабря
2015 г.
Перечень основных средств поверки (эталонов):
-
калибратор многофункциональный MC5-R-IS, диапазон воспроизведения силы
постоянного тока от 0 до 25 мА, пределы допускаемой основной погрешности воспроизведения
±
(0,02 % показания + 1 мкА); диапазон измерения силы постоянного тока ±100 мА, пределы
допускаемой основной погрешности измерения
±
(0,02 % показания + 1.5 мкА); диапазон
воспроизведения напряжения постоянного тока от минус 2,5 до 10 В, пределы допускаемой
основной погрешности воспроизведения
±
(0,02 % показания + 0,1 мВ); диапазон измерения
Лист № 6
Всего листов 6
напряжения постоянного тока ±30 В, пределы допускаемой основной погрешности измерения
±
(0,02 % показания + 0,25 мВ); диапазон воспроизведения последовательности импульсов от 0
до 9999999 импульсов; диапазон воспроизведения сигналов термометров сопротивления типа
Pt100 от минус 200 °С до плюс 850 °С, пределы допускаемой основной погрешности
воспроизведения от минус 200 °С до 0 °С
±
0,1 °С, от 0 °С до плюс 850 °С
±
(0,1 °С + 0,025 %
показания).
Знак поверки наносится на свидетельство о поверке контроллера.
Сведения о методиках (методах) измерений
Метод измерений приведен в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к контроллерам
измерительно-управляющим моделей AccuLoad III и microLoad.net
Техническая документация фирмы-изготовителя
Изготовители
FMC Technologies Measurement Solutions Inc.
1602 Wagner Avenue, Erie, Pennsylvania 16510 USA
Phone: +1(814)898-5000
Fax: +1(814)899-8927
Smith Meter GmbH and F.A. Sening GmbH
Regentstrasse 1, 25474, Ellerbek, Germany
Phone: +494101304-0
Fax: +494101304133
Заявитель
ООО «Нефтеконсалт»
109044, г. Москва, ул. Крутицкий Вал, д. 3
ИНН 7723780644
Телефон: (495) 974-68-84; Факс: (495) 974-68-85
Е-mail:
http://
Испытательный центр
ООО Центр Метрологии «СТП»
420107, Российская Федерация, Республика Татарстан, г. Казань, ул. Петербургская,
д. 50, корп. 5, офис 7
Телефон: (843) 214-20-98; Факс: (843) 227-40-10
Е-mail:
Аттестат аккредитации ООО Центр Метрологии «СТП» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311229 от 30.07.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 50107-12 | Контроллеры SCADAPack на основе измерительных модулей | 5000 | Фирма "Schneider Electric SA", Франция | 3 года | Перейти |
| 14661-00 | Контроллеры | ROC | Фирма "Fisher-Rosemount", США | 2 года | Перейти |
| 34497-07 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии - АИИС КУЭ ООО "Транснефтьсервис С". ООО "Балтнефтепровод". Измерительно-информационный комплекс НПС "Торжок" | Нет данных | ЗАО "ОРДИНАТА", г.Москва | 4 года | Перейти |
| 20643-03 | Контроллеры ввода-вывода универсальные | УКВВ ЭПРО, УКВВ ЭПРО/6 | ЗАО "Фирма "ЭПРО", г.С.-Петербург | 1 год | Перейти |
| 15483-98 | Контроллеры программируемые универсальные промышленные | ЭК-2000 | ЗАО "Эмикон", г.Москва | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
