Номер госреестра:
64214-16
Наименование СИ:
Микроскопы измерительные
Обозначение типа:
Nikon MM
Производитель:
Компания "Nikon Corporation", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62580
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микроскопы измерительные Nikon MM
Назначение средства измерений
Микроскопы измерительные Nikon MM (далее по тексту - микроскопы) предназначены
для бесконтактных измерений линейных размеров деталей.

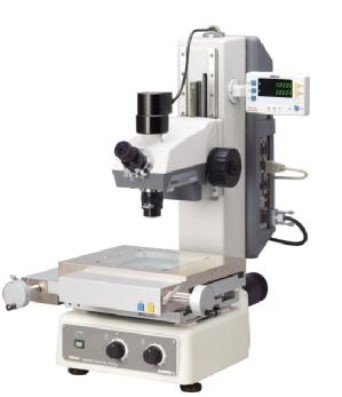

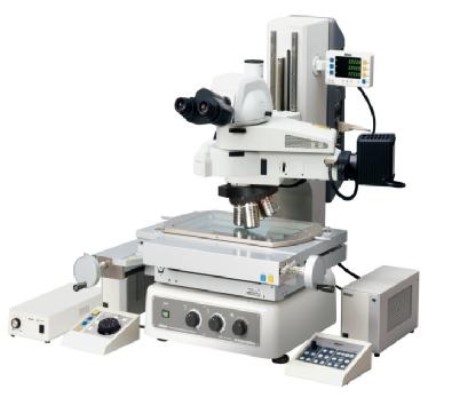

а) минимальная комплектацияб) максимальная комплектация
Рисунок 1 - Внешний вид микроскопов измерительных Nikon MM
Описание средства измерений
Принцип действия микроскопов основан на использовании технологии оптического про-
ецирования, с помощью которой изображение объекта, расположенного на измерительном сто-
ле, проецируется на оптическую головку микроскопа при различных типах освещения.
Функционально микроскопы состоят из следующих основных узлов: станина со стойкой,
оптическая головка с окуляром и объективом (по требованию заказчика комплектуется револь-
верной головкой с объективами), подвижный измерительный стол с оптоэлектронными преоб-
разователями перемещений в продольном и поперечном направлениях, осветитель проходяще-
го/падающего света.
По требованию заказчика микроскопы комплектуются устройством индикации (по двум
или трем координатам в зависимости от модификации), блоком обработки измерительной ин-
формации или компьютером с установленным программным обеспечением и видеокамерой,
предназначенными для управления работой микроскопа и обработки измерительной информа-
ции, а trial специальными принадлежностями для автоматизации работы и удобства исполь-
зования микроскопа.
Измерения возможно проводить как в падающем, так и в проходящем свете. Для этого
микроскопы оборудованы системой верхней и нижней подсветки. Диапазон измерений микро-
скопа зависит от установленного измерительного стола.
Пломбировка микроскопов не предусмотрена.
Микроскопы выпускаются в одиннадцати модификациях, отличающихся диапазонами
измерений и конструктивным исполнением в зависимости от комплектации.
Внешний вид микроскопов приведен на рисунке 1.
Место нанесения
знака утверждения
типа СИ
Лист № 2
Всего листов 4
Программное обеспечение
предназначено:
-
для управления функциями работы;
-
для обработки результатов измерений в процессе работы.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное _наименование ПО
Номер версии ПО
Цифровой идентификатор ПО
Алгоритм расчета цифрового идентифи-
катора
Значение
E-MAX
7.01 и выше
90af50d80ea8c02409622ca89e605473
MD5
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077 - 2014.
Метрологические и технические характеристики
характеристики
400/LM,
MM-MM-800/LM,
Таблица 2
Модификация микроскопа
Наименование
MMММ-400,ММ-800,
MM-400/L,MM-800/L,
-200 MM-400/S MM-800/S
MM-400/SL MM-800/SL
Диапазон
измерений
*
- по оси Х, мм0-50 0-100 0-150 0-200 0-250 0-300 0-100 0-150 0-200 0-250 0-300
- по оси У, мм 0-50 0-100 0-100 0-150 0-150 0-200 0-100 0-100 0-150 0-150 0-200
- по оси Z, мм ------0-1500-200
Пределы допус-
каемой абсолют-
ной погрешно-
сти измерений:
- по оси Х, мкм±(2,5 + L/50)
**
±(2,5 + L/50)
**
- по оси У, мкм±(2,5 + L/50)
**
±(2,5 + L/50)
**
- по оси Z, мкм - ±(15 + L/20)
**
Максимальная 5 15 20 15 20
нагрузка на
стол, кг
Габаритные316x 500x600x638600x735x725500x630x638600x785x725
размеры455x
(ШхГхВ),533
мм, не более
Масса,100150200200250
кг, не более
Средняя нара-20000
ботка на отказ, ч
Условия экс-
плуатации:
- температура,
о
Сот +18 до +25
- относительная от 40 до 80
влажность, %
* - в зависимости от используемого измерительного стола;
** L - измеряемый размер, мм
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на переднюю поверхность станины в виде наклейки и на титульный лист руково-
дства по эксплуатации типографским способом.
Комплектность средства измерений
1 шт.
1 шт.
1 шт. ***
**
1 шт. ***
1 шт. ***
1 шт. ***
1 шт. ***
1 шт. ***
1 шт. ***
1 шт. ***
1 шт. ***
1 шт. ***
1 шт. ***
1 шт. ***
1 шт. ***
1 шт. ***
1 шт. ***
1 шт. ***
1 шт. ***
1 шт. ***
1 шт. ***
1 шт. ***
1 шт. ***
1 шт. ***
1 шт. ***
1 шт. ***
1 шт. ***
1 экз.
1 экз.
Таблица 3
Микроскоп измерительный Nikon MM
Измерительный стол (*)
Устройство индикации (*)
Комплект объективов
Система фотодокументации
(видеокамера и рабочая станция с программным обеспечением)
Блок обработки измерительной информации
Устройство индикации (по двум или трем координатам)
Револьверная головка
Система точной фокусировки
Система лазерной автофокусировки
Кольцевой 8-сегментный осветитель
Бинокулярный тубус
Тринокулярный тубус
Видеоголовка
Поворотный стол
Револьвер на две позиции
Моторизованная револьверная головка
Моторизованный осветитель
Устройство управления моторизованными компонентами
Волоконно-оптический осветитель
Приспособления для крепления цилиндрических деталей
Угломерный окуляр
Антивибрационный стол
Цифровой термопринтер
Шкалы для калибровки и измерения
Принадлежности для поляризации, ДИК-микроскопии, флуоресценции
Принадлежности для удаленного управления микроскопом
Калибровочная пластина
Руководство по эксплуатации
Методика поверки РТ-МП-3030-445-2016
* - тип в зависимости от модели и требований Заказчика
** - тип и количество в зависимости от модели и требований Заказчика
*** - по требованию Заказчика
Поверка
осуществляется по документу РТ-МП-3030-445-2016 «Микроскопы измерительные Nikon MM.
Методика поверки», утвержденному ФБУ «Ростест-Москва» 04.04.2016 г.
Перечень эталонов, применяемых при поверке:
- мера длины штриховая, разряд 3 по ГОСТ Р 8.763-2011;
- меры длины концевые, разряд 4 по ГОСТ Р 8.763-2011.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «Микроскопы измерительные Nikon MM.
Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к микроскопам
измерительным Nikon MM
1 ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне от 1∙10
-9
до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
2 Техническая документация компании Nikon Corporation, Япония.
Изготовитель
Компания Nikon Corporation, Япония
Shinagawa Intercity Tower C, 2-15-3, Konan, Minato-ku, Tokyo 108-6290, Japan
Тел./факс: +8 (136) 433 3701
E-mail:
Заявитель
Общество с ограниченной ответственностью «Токио Боэки (РУС)»
(ООО «Токио Боэки (РУС)»)
127055, Москва, ул. Новолесная д. 2
Тел./факс: +7 (495) 223-40-00
E-mail:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
117418, г. Москва, Нахимовский проспект д.31
Тел.: +7(495)544-00-00, +7(499)129-19-11; Факс: +7(499)124-99-96
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств изме-
рений в целях утверждения типа RA RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
