Анализаторы кислорода Delta F 310E мод. DF 310E-ОЕМ-0020-DRM2, ГРСИ 64208-16
Номер госреестра:
64208-16
Наименование СИ:
Анализаторы кислорода
Обозначение типа:
Delta F 310E мод. DF 310E-ОЕМ-0020-DRM2
Производитель:
Фирма "Delta F Corporation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 8 шт. с зав.№ PT-19502-V6, PT-19503-V6, PT-19500-V6, PT-19501-V6, PT-19496-V6, PT-19497-V6, PT-19498-V6, PT-19967-V6
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62574
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы кислорода Delta F 310E модели DF 310E-ОЕМ-0020-DRM2
Назначение средства измерений
Анализаторы кислорода Delta F 310E модели DF 310E-ОЕМ-0020-DRM2 (далее -
анализаторы) предназначены для непрерывного автоматического определения объемной доли
кислорода газовых смесях, включающих азот, водород, оксид углерода, аргон, углеводороды,
фреон, в воздухе рабочей зоны и технологических газах в составе стационарных систем
автоматического контроля, управления и регулирования технологических процессов в
установках разделения воздуха 2хТ1300 производства ООО "Праксэа Рус", расположенных на
территории промышленной площадки ОАО «Евраз Нижнетагильский металлургический
комбинат, г. Нижний Тагил».
Описание средства измерений
Принцип работы анализаторов - кулонометрический. Первичный преобразователь
анализаторов представляет собой электрохимическую ячейку, заполненную электролитом на
основе КОН, и включает систему основных и вспомогательных электродов. Ток между катодом
и анодом прямо пропорционален концентрации кислорода в анализируемом газе. Измерения
проводятся непрерывно в автоматическом режиме.
Работой анализатора, включая градуировку и диагностику неисправностей, управляет
встроенный микропроцессор. Настроечные параметры и результат измерения отображаются на
дисплее. Анализаторы позволяют установить четыре порога срабатывания встроенной
сигнализации при контроле текущего значения измеряемого компонента газовой смеси. Для
интеграции с системами управления предусмотрены аналоговые и релейные выходы.
Анализаторы выполнены в виде единого блока с дисплеем и клавиатурой.
Анализаторы предназначены для монтажа в стойку или шкаф.
Внешний вид анализаторов Delta F 310E модели DF 310E-ОЕМ-0020-DRM2 приведен на
рисунке 1.
Для ограничения несанкционированного доступа внутрь корпуса прибора возможно
нанесение пломбы на любые крепежные винты анализатора.

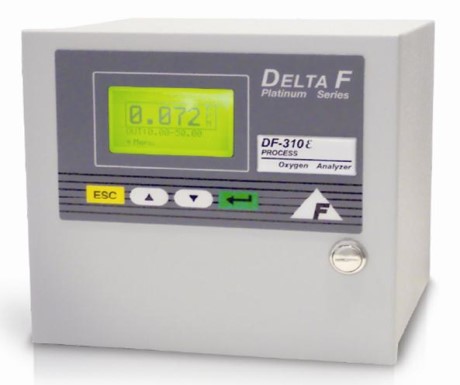

Рисунок 1 - Внешний вид анализаторов Delta F 310E модели DF 310E-ОЕМ-0020-DRM2
Лист № 2
Всего листов 3
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО)
Цифровой идентификатор ПО
Значение
ПО анализатора
Delta F-310E
Не ниже 2.56
-
ПО анализаторов Delta F модели DF 310E-ОЕМ-0020-DRM2 имеет уровень защиты
«высокий» по Р.50.2.077-2014 (использованы комплексные методы защиты ПО от непреднаме-
ренных и умышленных изменений метрологически значимой части ПО, такие, как пароли авто-
ризации пользователей, блокировка клавиш управления, управление доступом пользователя).
Влияние ПО на результаты измерений учтено при установлении метрологических харак-
теристик.
Метрологические и технические характеристики
Диапазон измерений и пределы допускаемой приведенной погрешности анализаторов
Delta F модели DF 310E-ОЕМ-0020-DRM2 приведены в таблице 2.
Диапазон измерений объемной доли
кислорода, млн
−1
Таблица 2
от 0 до 10
от 0 до 100
Пределы допускаемой приведенной к
конечному значению диапазон измерений
погрешности, %
±
20
±
10
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более
Масса, кг, не более
50
220х210х220
30
Условия эксплуатации:
- температура окружающей среды, ˚С
- относительная влажность, %
- напряжение питания, В
от +5 до +40
от 10 до 90 (без конденсации)
от 100 до 240
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измерений
В комплект поставки анализатора входит:
-анализаторыкислородаDeltaF310EмоделиDF310E-ОЕМ-0020-DRM2
(зав.№№ PT-19502-V6, PT-19503-V6, PT-19500-V6, PT-19501-V6, PT-19496-V6, PT-19497-V6,
PT-19498-V6, PT-19967-V6);
- электролит (водный раствор гидроксида калия);
- кабель питания;
- паспорт;
- методика поверки.
Лист № 3
Всего листов 3
Поверка
осуществляется по документу МП 64208-16 «Анализаторы кислорода Delta F модели
DF 310E-ОЕМ-0020-DRM. Методика поверки», утвержденному ФГУП «ВНИИМС» 22 января
2016 г.
Основные средства поверки:
- государственные стандартные образцы газовой смеси кислород - азот ГСО 10253-2013;
- азот газообразный особой чистоты 99,999%, сорт 1, по ГОСТ 9293-74;
- генератор газовых смесей ГГС-03-03 (регистрационный trial 46598-11).
Знак поверки наносится на свидетельство о поверки.
Сведения о методиках (методах) измерений
МетодикаизмеренийприведенавпаспортеанализаторовDeltaFмодели
DF 310E-ОЕМ-0020-DRM2.
Нормативные и технические документы, устанавливающие требования к анализаторам
кислорода Delta F 310E модели DF 310E-ОЕМ-0020-DRM2
1 ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах.
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
требования.
3 Техническая документация фирмы-изготовителя «Delta F Corporation», США.
Изготовитель
Фирма «Delta F Corporation», США
Адрес: 4 Constitution Way, Woburn, MA 01801-1087, USA
Теl.: (781)935-46-00, Fax: (781) 938-05-21
Заявитель
Общество с ограниченной ответственностью «Праксэа Рус» (ООО «Праксэа Рус»)
ИНН 7709930344
Адрес: 105064, г. Москва, ул. Земляной вал, д. 9
Тел: (495) 788-34-50, факс: (495) 788-34-51
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
