Гигрометры Rotronic мод. HygroPalm, HygroLog NT, HygroLab C1, HL-20D, HL-1D, GTS, ГРСИ 64196-16
Номер госреестра:
64196-16
Наименование СИ:
Гигрометры
Обозначение типа:
Rotronic мод. HygroPalm, HygroLog NT, HygroLab C1, HL-20D, HL-1D, GTS
Производитель:
Фирма "Rotronic AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62561
об утверждении типа средств измерений
Лист № 1
Всего листов 18
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Гигрометры Rotronic модификаций HygroPalm, HygroLog NT, HygroLab C1,
HL-20D, HL-1D, GTS
Назначение средства измерений
Гигрометры Rotronic модификаций HygroPalm, HygroLog NT, HygroLab C1, HL-20D,
HL-1D, GTS предназначены для измерений относительной влажности и температуры
неагрессивных газовых сред, равновесной относительной влажности бумаги и картона,
равновесной относительной влажности пищевой и фармацевтической продукции и вычисления
параметра «активность воды».
Описание средства измерений
Гигрометры Rotronic модификаций HygroPalm, HygroLog NT, HygroLab C1, HL-20D,
HL-1D, GTS (далее - гигрометры) объединены единым сенсором относительной влажности и
температурыиразличаютсяконструктивнымиисполнениямиизмерительныхзондов,
преобразовательных блоков и встроенными функциями, позволяющими удовлетворять
различным измерительным приложениям.
Принципдействиягигрометровоснованнасорбционномметодеизмерения
относительной влажности, заключающемся в изменении ёмкости сенсора влажности,
представляющего собой конденсатор с тонкой плёнкой полимерного сорбента в качестве
диэлектрика. Молекулы воды, обладающие высоким дипольным моментом, свободно
проникают из анализируемого воздуха в полимерный адсорбирующий слой, изменяя
диэлектрическую проницаемость среды между обкладками конденсатора, тем самым изменяя
ёмкость конденсатора.
В зависимости от исполнения, гигрометры включают в себя измерительный
преобразователь с дисплеем, либо без дисплея, зонд влажности и температуры, подключаемый
непосредственно, либо через удлинительный кабель, установочную базу, соединительные
кабели и сетевой адаптер питания. Зонд влажности и температуры является взаимозаменяемым
и включает в себя сенсор относительной влажности и сенсор температуры Pt100, встроенный
микроконтроллер для цифровой обработки сигналов с сенсоров и модуль энергонезависимой
памяти,содержащейградуировочныекоэффициентыипараметрынастройки.Зонд
обеспечивает передачу сигналов относительной влажности и температуры в цифровом формате
в измерительный преобразователь, предназначенный для вывода значений измеряемых величин
на жидкокристаллический дисплей, выбора режимов измерений и выдачи аналоговых и
цифровых выходных сигналов. Установочная база, подключаемая к измерительному
преобразователю, позволяет увеличить количество одновременно подключаемых зондов
влажности и температуры, позволяет обеспечить возможность объединения гигрометров в
единую измерительную сеть по протоколам RS485, Ethernet TCP/IP, Wi-Fi. Гигрометры
выполнены в различных исполнениях (конфигурация конкретного образца гигрометра
определяется при заказе):
Гигрометр Rotronic модификации HygroPalm представляет собой портативный ручной
измерительный прибор, включающий в себя:
- измерительный преобразователь, выполненный в четырёх конструктивных исполнениях:
HP21, HP22-А, НP23-А и HP23-AW-A. Исполнение HP21 имеет жёстко закреплённый в верней
части корпуса стержневой зонд относительной влажности и температуры. Исполнение НР22-А
имеет один разъём для подключения съёмного взаимозаменяемого зонда относительной
влажности и температуры. Исполнение НР23-А имеет два разъёма для подключения съёмных
взаимозаменяемых зондов относительной влажности и температуры. Исполнение НР23-AW
имеет два разъёма для подключения съёмных взаимозаменяемых зондов относительной
Лист № 2
Всего листов 18
влажности и температуры и встроенную программную функцию вычисления параметра
«активность воды» (Aw) согласно международным рекомендациям по качеству пищевой и
фармацевтической продукции FDA.
- зонд относительной влажности и температуры, имеющий различные конструктивные
исполнения:
·
HС2-S (
Æ
15х83мм, в пластиковом корпусе черного цвета)
·
HС2-S3 (
Æ
15х83мм, в пластиковом корпусе белого цвета)
·
HС2-S-HEATED (
Æ
15х83мм, в пластиковом корпусе, с подогреваемым сенсором)
·
HС2-S-НН (
Æ
15х83мм, в пластиковом корпусе, с сенсором, устойчивым к примесям
Н
2
О
2
)
·
HС2-SМ (
Æ
15х83мм, в стальном корпусе)
·
НС2-С04 (
Æ
4х57мм, в стальном корпусе, с удлинительным кабелем 2 метра)
·
HC2-C05 (
Æ
5х51мм, в корпусе из латуни с никелевым покрытием, с удлинительным
кабелем 2 метра)
·
HC2-HK25 (
Æ
15х250мм, в корпусе из термостойкого пластика, с удлинительным
кабелем 2 метра)
·
HC2-HK40 (
Æ
15х400мм, в корпусе из термостойкого пластика, с удлинительным
кабелем 2 метра)
·
HC2-Р05 (
Æ
5х200мм, в стальном корпусе, с удлинительным кабелем 2 метра)
·
HC2-HР28 (
Æ
10х280мм, в стальном корпусе, с удлинительным кабелем 2 метра)
·
HC2-HР50 (
Æ
10х500мм, в стальном корпусе, с удлинительным кабелем 2 метра)
·
HC2-HS28 (плоский щуп 18х3х280мм, в дюралевом корпусе, с удлинительным кабелем
2 метра)
·
HC2-HS42 (плоский щуп 18х3х4200мм, в дюралевом корпусе, с удлинительным кабелем
2 метра)
·
HC2-IC1ХХ (
Æ
15х100мм, в корпусе из термостойкого пластика, где ХХ - длина
удлинительного кабеля в метрах)
·
HC2-Trial (
Æ
15х250мм, в корпусе из термостойкого пластика, где ХХ - длина
удлинительного кабеля в метрах)
·
HC2-IC4ХХ (
Æ
15х400мм, в корпусе из термостойкого пластика, где ХХ - длина
удлинительного кабеля в метрах)
·
HC2-IC5ХХ (
Æ
15х550мм, в корпусе из термостойкого пластика, где ХХ - длина
удлинительного кабеля в метрах)
·
HC2-IC7ХХ (
Æ
15х700мм, в корпусе из термостойкого пластика, где ХХ - длина
удлинительного кабеля в метрах)
·
HC2-IC3ХХ-A (
Æ
25х400мм, в корпусе из термостойкого пластика, где ХХ - длина
удлинительного кабеля в метрах)
·
HC2-IC4ХХ-А(
Æ
25х550мм, в корпусе из термостойкого пластика, где ХХ - длина
удлинительного кабеля в метрах)
·
HC2-IC5ХХ-А (
Æ
25х700мм, в корпусе из термостойкого пластика, где ХХ - длина
удлинительного кабеля в метрах)
·
HC2-IC7ХХ-А (
Æ
15х850мм, в корпусе из термостойкого пластика, где ХХ - длина
удлинительного кабеля в метрах)
·
HC2-IM1ХХ (
Æ
15х120мм, в стальном корпусе, где ХХ - длина удлинительного кабеля в
метрах)
·
HC2-IМ3ХХ (
Æ
15х280мм, в стальном корпусе, где ХХ - длина удлинительного кабеля в
метрах)
·
HC2-IМ4ХХ (
Æ
15х430мм, в стальном корпусе, где ХХ - длина удлинительного кабеля в
метрах)
Лист № 3
Всего листов 18
·
HC2-IМ5ХХ (
Æ
15х580мм, в стальном корпусе, где ХХ - длина удлинительного кабеля в
метрах)
·
HC2-IЕ1ХХ-М (1/2G х 120мм, в стальном корпусе, где ХХ - длина удлинительного
кабеля в метрах)
·
HC2-IЕ3ХХ-М (1/2NPT х 120мм, в стальном корпусе, где ХХ - длина удлинительного
кабеля в метрах)
·
HC2-IS25 (
Æ
32х63мм, в стальном корпусе, с сеточным фильтром)
·
HC2-IТ25 (
Æ
32х63мм, в стальном корпусе, с тефлоновым фильтром)
·
HC2-IP25 (
Æ
32х63мм, в стальном корпусе, с стальным пористым фильтром)
·
HC2-AW (
Æ
68х60мм, в стальном корпусе, со встроенной функцией вычисления
параметра «активность воды»)
- фильтр зонда для защиты сенсоров от механических повреждений и загрязнений, имеющий 3
различных конструктивных исполнения: SP-M15 (стальной сеточный фильтр), SP-S15
(стальной пористый фильтр), SP-Т15 (тефлоновый пористый фильтр);
- установочная база для настольной установки, либо настенного крепления гигрометра.
Налицевойпанелиизмерительногопреобразователярасположены
жидкокристаллической дисплей и 4 клавиши управления. В перечень встроенных функций
гигрометра входят пересчёт результатов измерений относительной влажности в температуру
точки росы, абсолютную влажность, энтальпию, температуру смоченного термометра,
массовую долю влаги, индикация стабилизации показаний относительной влажности и
температуры, программа градуировки зонда, передача результатов измерений на ПК по
интерфейсу USB, либо RS232.
Внешний вид гигрометра Rotronic модификации HygroPalm приведен на рисунке 1.
Место пломбировки корпуса измерительного преобразователя от несанкционированного
доступа и место нанесения знака поверки показаны на рисунке 2 (знак поверки наносится в том
случае, если условия эксплуатации обеспечивают сохранность знака в течение всего интервала
между поверками).

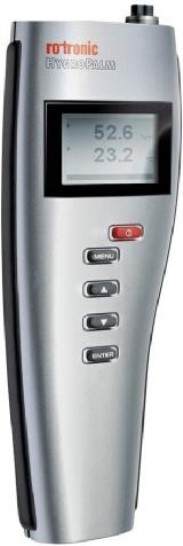

Рисунок 1 - Внешний вид гигрометра Rotronic модификации HygroPalm
Лист № 4
Всего листов 18

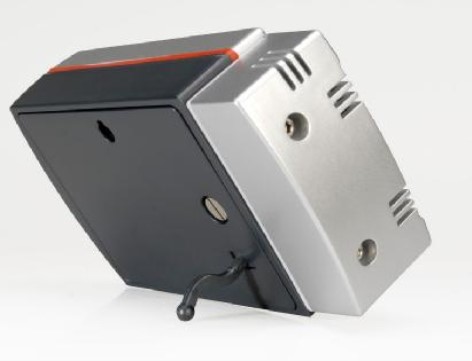

Рисунок 2 - Место нанесения знака поверки и пломбирования от несанкционированного
доступа гигрометра Rotronic модификации HygroPalm
.

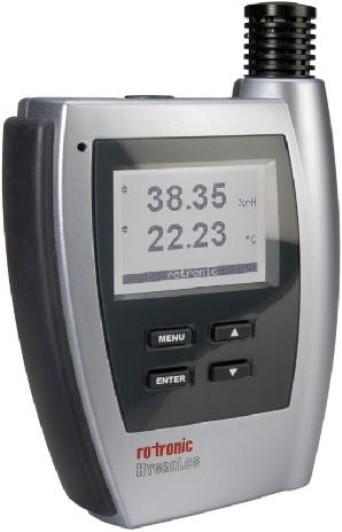

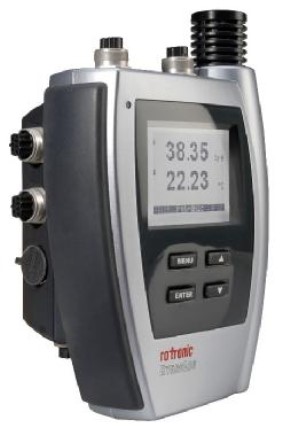

Гигрометр Rotronic модификации HygroLog NT представляет собой портативный
измерительный прибор с графическим жидкокристаллическим дисплеем и клавишами
управления. В дополнение к встроенным функциям вышеописанной модификации HygroPalm,
гигрометр осуществляет одновременную запись результатов измерений в собственную
энергонезависимую память. Гигрометр включает в себя:
- измерительный преобразователь, выполненный в следующих исполнениях:
·
HL-NT2 (преобразовательный блок с одним разъёмом подключения съёмного
взаимозаменяемого зонда, без дисплея)
·
HL-NT2-D (преобразовательный блок с одним разъёмом подключения съёмного
взаимозаменяемого зонда, с дисплеем)
·
HL-NT3 (преобразовательный блок с двумя разъёмами подключения съёмных
взаимозаменяемых зондов, без дисплея)
·
HL-NT3-D (преобразовательный блок с двумя разъёмами подключения съёмных
взаимозаменяемых зондов, с дисплеем)
·
HL-NT2-P (преобразовательный блок с одним разъёмом подключения съёмного
взаимозаменяемого зонда, без дисплея, со встроенным зондом влажности и
температуры)
·
HL-NT3-P (преобразовательный блок с двумя разъёмами подключения съёмных
взаимозаменяемыхзондов,бездисплея, с встроенным зондом влажностии
температуры)
Место пломбировки головки
винта крышки корпуса
измерительного преобразователя
Место нанесения знака поверки
Лист № 5
Trial листов 18
·
HL-NT2-DP (преобразовательный блок с одним разъёмом подключения съёмного
взаимозаменяемогозонда,сдисплеем,совстроеннымзондомвлажностии
температуры)
·
HL-NT3-DP (преобразовательный блок с двумя разъёмами подключения съёмных
взаимозаменяемых зондов, с дисплеем, со встроенным зондом влажности и
температуры)
- зонд относительной влажности и температуры, имеющий 25 различных конструктивных
исполнений, указанных для модификации HygroPalm, а также зонд температуры Pt100,
выполненный в следующих исполнениях:
·
АС1900 (стержневой
Æ
3х100 мм, диапазон измерений от минус 70 °С до плюс 180 °С,
верхняя граница диапазона измерений ограничена вследствие рабочего диапазона
температур удлинительного кабеля);
·
АС1901 (стержневой
Æ
3х250 мм, диапазон измерений от минус 70 °С до плюс 180 °С,
верхняя граница диапазона измерений ограничена вследствие рабочего диапазона
температур удлинительного кабеля);
·
АС1902 (стержневой
Æ
3х250 мм с ручкой, диапазон измерений от минус 70 °С до плюс
80 °С, верхняя граница диапазона измерений ограничена вследствие рабочего диапазона
температур удлинительного кабеля);
·
АС1903 (стержневой
Æ
6х200 мм с кабелем 2 метра, не влагозащищённый, диапазон
измерений от минус 70 °С до плюс 110 °С, верхняя граница диапазона измерений
ограничена вследствие рабочего диапазона температур удлинительного кабеля);
·
АС1904 (стержневой
Æ
6х50 мм с кабелем 2 метра, влагозащищённый, диапазон
измерений от минус 70 °С до плюс 110 °С, верхняя граница диапазона измерений
ограничена вследствие рабочего диапазона температур удлинительного кабеля);
·
АС1905 (для монтажа на поверхности, 40х10х5 мм, с кабелем 2 метра, диапазон
измерений от минус 70 °С до плюс 180 °С, верхняя граница диапазона измерений
ограничена вследствие рабочего диапазона температур удлинительного кабеля);
·
АС1907 (для измерений температуры поверхности
Æ
5х50х200 мм, с ручкой и кабелем
1 метр, диапазон измерений от минус 70 °С до плюс 500 °С);
·
АС1908 (ручной
Æ
4х250 мм, с ручкой и кабелем 1 метр, диапазон измерений от минус
50 °С до плюс 120 °С);
·
АС1909 (стержневой
Æ
4х100 мм, диапазон измерений от минус 50 °С до плюс 120 °С);
·
АС1910 (резьбовой
Æ
3х150 мм, с резьбой &fraq14;G, диапазон измерений от минус 70 °С
до плюс 180 °С, с кабелем 2 метра, верхняя граница диапазона измерений ограничена
вследствие рабочего диапазона температур удлинительного кабеля);
·
АС1911 (резьбовой
Æ
3х170 мм, с резьбой &fraq14;G, диапазон измерений от минус 70 °С
до плюс 180 °С, с кабелем 2 метра, верхняя граница диапазона измерений ограничена
вследствие рабочего диапазона температур удлинительного кабеля);
·
АС1912 (резьбовой
Æ
3х220 мм, с резьбой &fraq14;G, диапазон измерений от минус 70 °С
до плюс 180 °С, с кабелем 2 метра, верхняя граница диапазона измерений ограничена
вследствие рабочего диапазона температур удлинительного кабеля);
·
АС1913 (спиральный 25х32 мм, с кабелем 1 метр, диапазон измерений от минус 50 °С
до плюс 180 °С);
·
АС1916-А-Т (стержневой
Æ
6х60 мм с кабелем 2 метра, влагозащищённый, диапазон
измерений от минус 70 °С до плюс 180 °С).
- фильтр зонда для защиты сенсоров от механических повреждений и загрязнений, имеющий
3 различных конструктивных исполнения, указанных для модификации HygroPalm;
- установочная база для настенного крепежа измерительного преобразователя, выполненная в
следующих исполнениях:
·
HL-DS-NT0 (только для настенного крепления, без встроенных функций)
Лист № 6
Всего листов 18
·
HL-DS-NT1 (с разъёмом для сетевого адаптера питания)
·
HL-DS-NT2 (с разъёмом для сетевого адаптера питания, интерфейсами RS232 и RS485)
·
HL-DS-NT3 (с разъёмом для сетевого адаптера питания, интерфейсами USB и RS485)
·
HL-DS-NT4 (с разъёмом для сетевого адаптера питания, интерфейсами TCP/IP RJ45 и
RS485, 2 разъёма логических входов «включено/выключено»)
·
HL-DS-NT4-WL (с разъёмом для сетевого адаптера питания, интерфейсами WLAN и
RS485, 2 разъёма логических входов «включено/выключено»)
·
HL-DS-NT4-WEB (с разъёмом для сетевого адаптера питания, интерфейсами TCP/IP
RJ45, WLAN и RS485, 2 разъёма логических входов «включено/выключено»)
·
HL-DS-PT2 (с разъёмом для сетевого адаптера питания, интерфейсами USB и RS485,
2 разъёма логических входов «включено/выключено», 4 разъёмами подключения зондов
температуры Pt100)
·
HL-DS-PT4 (с разъёмом для сетевого адаптера питания, интерфейсами TCP/IP RJ45 и
RS485, 2 разъёма логических входов «включено/выключено», 2 разъёмами подключения
зондов температуры Pt100)
·
HL-DS-PT4-WL (с разъёмом для сетевого адаптера питания, интерфейсами WLAN и
RS485, 2 разъёма логических входов «включено/выключено», 2 разъёмами подключения
зондов температуры Pt100)
·
HL-DS-R-1 (с разъёмом для сетевого адаптера питания, интерфейсами USB и RS485,
2 разъёма логических входов «включено/выключено», 2 выхода реле сигнализации)
·
HL-U1 (с разъёмом для сетевого адаптера питания, 4 разъёма подключения зондов
влажности и температуры, 4 разъёма подключения аналоговых входов от 0 до 2,5 В,
интерфейсами RS232 и RS485, 2 разъёма логических входов «включено/выключено»)
·
HL-U2 (с разъёмом для сетевого адаптера питания, 4 разъёма подключения зондов
влажности и температуры, 4 разъёма подключения аналоговых входов от 0 до 2,5 В,
интерфейсами USB и RS485, 2 разъёма логических входов «включено/выключено»)
·
HL-U2-420 (с разъёмом для сетевого адаптера питания, 4 разъёма подключения зондов
влажности и температуры, 4 разъёма подключения аналоговых входов (от 0) 4 до 20 мА,
интерфейсами USB и RS485, 2 разъёма логических входов «включено/выключено»)
·
HL-U4 (с разъёмом для сетевого адаптера питания, 4 разъёма подключения зондов
влажности и температуры, 4 разъёма подключения аналоговых входов от 0 до 2,5 В,
интерфейсамиTCP/IPRJ45иRS485,2разъёмалогическихвходов
«включено/выключено»)
·
HL-U4-420 (с разъёмом для сетевого адаптера питания, 4 разъёма подключения зондов
влажности и температуры, 4 разъёма подключения аналоговых входов (от 0) 4 до 20 мА,
интерфейсамиTCP/IPRJ45иRS485,2разъёмалогическихвходов
«включено/выключено»)
·
HL-U4-420-WEB (с разъёмом для сетевого адаптера питания, 4 разъёма подключения
зондов влажности и температуры, 4 разъёма подключения аналоговых входов (от 0) 4
до 20 мА мА, интерфейсами TCP/IP RJ45 и RS485, 2 разъёма логических входов
«включено/выключено», совместимость с Internet Explorer)
·
HL-U4-WEB (с разъёмом для сетевого адаптера питания, 4 разъёма подключения зондов
влажности и температуры, 4 разъёма подключения аналоговых входов от 0 до 2,5 В,
интерфейсамиTCP/IPRJ45иRS485,2разъёмалогическихвходов
«включено/выключено», совместимость с Internet Explorer)
·
HL-U4-WEB-WL (с разъёмом для сетевого адаптера питания, 2 разъёма подключения
зондов влажности и температуры, 2 разъёма подключения аналоговых входов от 0
до2,5В,интерфейсамиWLANиTrial,2разъёмалогическихвходов
«включено/выключено», совместимость с Internet Explorer)
Лист № 7
Всего листов 18
·
HL-U4-WL (с разъёмом для сетевого адаптера питания, 2 разъёма подключения зондов
влажности и температуры, 2 разъёма подключения аналоговых входов от 0 до 2,5 В,
интерфейсами WLAN и RS485, 2 разъёма логических входов «включено/выключено»).
Внешний вид гигрометра Rotronic модификации HygroLog NT приведен на рисунке 3.
Место пломбировки корпуса измерительного преобразователя от несанкционированного
доступа и место нанесения знака поверки показаны на рисунке 4 (знак поверки наносится в том
случае, если условия эксплуатации обеспечивают сохранность знака в течение всего интервала
между поверками).

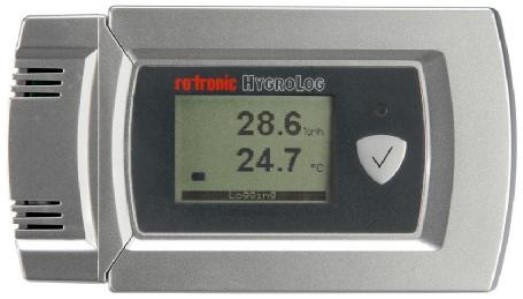

Рисунок 3 - Внешний вид гигрометра Rotronic модификации HygroLog NT
Рисунок 4 - Место нанесения знака поверки и пломбирования от несанкционированного
доступа гигрометра Rotronic модификации HygroLog NT
Место пломбировки головки
винта крышки корпуса
измерительного преобразователя
Место нанесения знака поверки
Лист № 8
Всего листов 18
Рисунок 5 - Внешний вид, место нанесения знака поверки и пломбирования
от несанкционированного доступа гигрометра Rotronic модификации HygroLab C1
Гигрометр Rotronic модификации HygroLab C1 представляет собой лабораторный
измерительный прибор, имеет встроенную программную функцию вычисления параметра
«активность воды» согласно международным рекомендациям по качеству пищевой и
фармацевтической продукции FDA и позволяет подключать до 4 измерительных зондов
одновременно. Гигрометр выполнен в металлическом корпусе для настольной установки и
включает в себя:
- измерительный преобразователь;
- зонд влажности и температуры, имеющий различные конструктивные исполнения:
·
HС2-AW (
Æ
15х83мм, в стальном корпусе)
·
НС2-AW-USB (
Æ
4х57мм, в стальном корпусе, с удлинительным кабелем 2 метра)
·
HC2-C04 (
Æ
4х51мм, в корпусе из латуни с никелевым покрытием, с удлинительным
кабелем 2 метра)
·
HC2-C05 (
Æ
5х51мм, в корпусе из латуни с никелевым покрытием, с удлинительным
кабелем 2 метра)
·
HC2-Р05 (
Æ
5х200мм, в стальном корпусе, с удлинительным кабелем 2 метра)
·
HC2-HР28 (
Æ
10х280мм, в стальном корпусе, с удлинительным кабелем 2 метра)
·
HC2-HР50 (
Æ
10х500мм, в стальном корпусе, с удлинительным кабелем 2 метра)
- фильтр зонда для защиты сенсоров от механических повреждений и загрязнений, имеющий 3
различных конструктивных исполнения: SP-M15 (стальной сеточный фильтр), SP-S15
(стальной пористый фильтр), SP-Т15 (тефлоновый пористый фильтр);
- измерительная камера, выполненная из нержавеющей стали, имеющая 3 различных
конструктивных исполнения: WP-40, WP-40TH (глубина 40 мм), WP-14 (глубина 14 мм).
- ручной уплотнительный механизм AW-KHS для крепления зонда активности воды на
измерительной камере;
- пластиковые стаканчики для анализируемых образцов PS-40 (40 мм), PS-14 (14 мм);
- ампулы с ненасыщенными водными растворами солей EA-xx-SCS, где XX - номинальное
значение относительной влажности над поверхностью раствора.

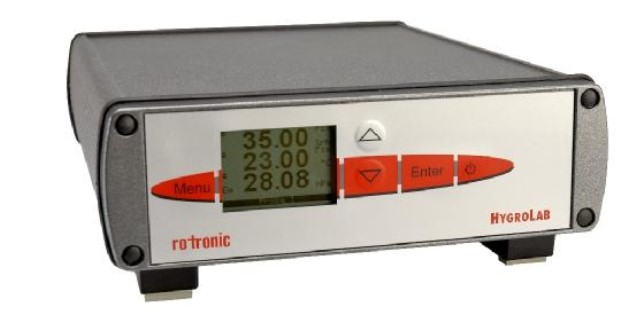

Внешний вид гигрометра Rotronic модификации HygroLab C1, место пломбировки
корпуса измерительного преобразователя от несанкционированного доступа и место нанесения
знака поверки показаны на рисунке 5 (знак поверки наносится в том случае, если условия
эксплуатации обеспечивают сохранность знака в течение всего интервала между поверками).
Место пломбировки головки
Место нанесения знака поверкивинта крышки корпуса
измерительного преобразователя
Лист № 9
Всего листов 18
ГигрометрRotronicмодификацииHL-20Dпредставляетсобойпортативный
измерительный прибор с графическим жидкокристаллическим дисплеем и клавишами
управления.Гигрометр осуществляетзаписьрезультатовизмеренийвсобственную
энергонезависимуюпамять. Гигрометр выполнен в едином корпусе измерительного
преобразователя со встроенным зондом влажности и температуры и имеет 2 конструктивных
исполнения:
·
HL-20 (исполнение без дисплея)
·
HL-20D (исполнение с дисплеем)
Внешний вид гигрометра Rotronic модификации HL-20D приведен на рисунке 6. Trial
пломбировки корпуса измерительного преобразователя от несанкционированного доступа и
место нанесения знака поверки показаны на рисунке 7 (знак поверки наносится в том случае,
если условия эксплуатации обеспечивают сохранность знака в течение всего интервала между
поверками).
Рисунок 6 - Внешний вид гигрометра Rotronic модификации HL-20D
Гигрометр Rotronic модификации HL-1D представляет собой портативный измерительный
прибор с графическим жидкокристаллическим дисплеем и клавишами управления. Гигрометр
осуществляет запись результатов измерений в собственную энергонезависимую память.
Гигрометр выполнен в едином корпусе измерительного преобразователя со встроенным зондом
влажности и температуры. Внешний вид гигрометра Rotronic модификации HL-1D приведен на
рисунке8.Местопломбировкикорпусаизмерительногопреобразователяот
несанкционированного доступа и место нанесения знака поверки показаны на рисунке 9 (знак
Рисунок 7- Место нанесения знака поверки и пломбирования от несанкционированного доступа
гигрометра Rotronic модификации HL-20D
Место пломбировки головки
винта крышки корпуса
измерительного преобразователя
Место нанесения знака поверки
Лист № 10
Всего листов 18

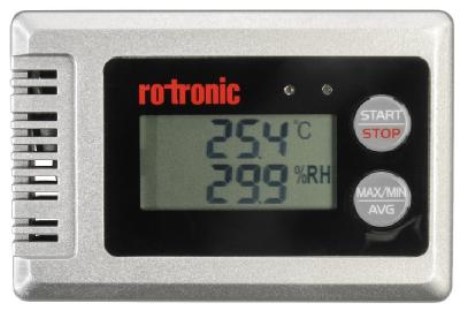

Рисунок 8 - Внешний вид гигрометра Rotronic модификации HL-1D

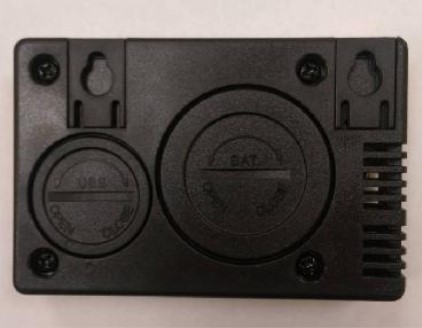

Рисунок 9 - Место нанесения знака поверки и пломбирования от несанкционированного
доступа гигрометра Rotronic модификации HL-1D
Гигрометр Rotronic модификации GTS представляет собой ручной прибор, включающий
в себя преобразовательный блок с жидкокристаллическим дисплеем и плоский измерительный
штык-зонд, жёстко закреплённый на корпусе преобразовательного блока.

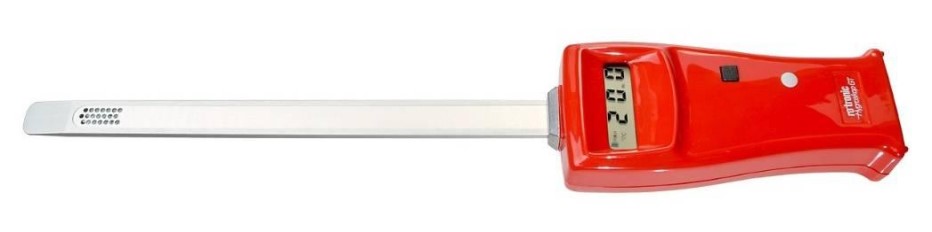

Рисунок 10 - Внешний вид, место нанесения знака поверки и пломбирования от
несанкционированного доступа гигрометра Rotronic модификации GTS
поверки наносится в том случае, если условия эксплуатации обеспечивают сохранность знака в
течение всего интервала между поверками).
Место пломбировки головки
винта крышки корпуса
измерительного преобразователя
Место нанесения знака поверки
Лист № 11
Всего листов 18
Гигрометр Rotronic модификации GTS предназначен для измерения относительной влажности и
температуры в стопах бумаги и картона. Внешний вид, место пломбировки корпуса
измерительного преобразователя от несанкционированного доступа и место нанесения знака
поверки показаны на рисунке 10 (знак поверки наносится в том случае, если условия
эксплуатации обеспечивают сохранность знака в течение всего интервала между поверками).
Программное обеспечение
Гигрометры Rotronic модификаций HygroPalm, HygroLog NT, HygroLab C1, HL-20D,
HL-1D имеют встроенное программное обеспечение (ПО) зондов влажности и температуры и
измерительныхпреобразователей.ПОизмерительныхпреобразователейобеспечивает
следующие основные функции:
- управление питанием измерительного преобразователя и зондов;
- обработку и передачу измерительной информации от зондов;
- отображение результатов измерений и служебной информации на встроенном дисплее;
- запись, хранение и считывание данных из встроенной энергонезависимой памяти;
- формирование аналоговых и цифровых выходных сигналов;
- пересчет единиц влажности по запросу пользователя;
- самодиагностику аппаратной части измерительного преобразователя.
ПО зондов влажности и температуры выполняет следующие функции:
- обработку и передачу измерительной информации от сенсоров;
- формирование выходного аналогового и цифрового сигнала для передачи в
измерительный преобразователь.
Гигрометры Rotronic модификаций HygroPalm, HygroLog NT, HygroLab C1, HL-20D,
HL-1D могут работать с автономным ПО HW4.
Влияниевстроенногопрограммногообеспеченияучтенопринормировании
метрологических характеристик гигрометров.
Гигрометры имеют защиту встроенного программного обеспечения от преднамеренных
или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Идентификационное
наименование ПО
HC2_
V2.0.hex
HP21_
V2.0.hex
Цифровой
идентификатор ПО
(алгоритм CRC32)
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения
контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware)
указанных версий.
Таблица 1 - Идентификационные данные ПО
ИдентификационныеЗначение
данные (признаки)
HP22_ HP23_
V2.4.hex V2.1a.
hex
hygrolog_ AW_V1.
v2.0b. 0b.hex
hex
HL20_HL1D_
V1.3.hex V1.0.
hex
Номер версии2.02.02.42.12.0b1.01.31.0
(идентификацион-
ный номер) ПО
FB118F FB118F
C8C8
25D6EA AE5CF6 D1E1F8 BBB33
29BE52CCF
98F996 ADC96
DAA81
Лист № 12
Всего листов 18
Метрологические и технические характеристики
Диапазоны измерений и пределы допускаемой абсолютной погрешности приведены в
таблицах 2,3,4,5.
от 0 до 100
Диапазон измерений
относительной
влажности, %
от 2 до 99
Таблица 2 - Диапазон измерений относительной влажности
МодификацияИсполнениеИсполнение зонда
измерительного
преобразователя
HP21встроенный
HygroPalmHP23-AW-A
HP22-Aвсе исполнения
HP23-A
HL-NT2
HL-NT2-D
HygroLog NT HL-NT3все исполнения
HL-NT3-D
HL-NT2-P
HL-NT3-P
HL-NT2-DP
HL-NT3-DP
HygroLab C1HygroLab C1все исполнения
HL-20D HL-20 встроенный
HL-20D
HL-1D HL-1D встроенный
GTS GTS встроенный
от 2 до 98
от 5 до 99
Диапазон измерений
температуры,
°
С
от минус 10 до плюс 60
от минус 40 до плюс 85
от минус 40 до плюс 85
от минус 50 до плюс 100
Таблица 3 - Диапазон измерений температуры
МодификацияИсполнениеИсполнение зонда
измерительного
преобразователя
HP21встроенный
HP23-AW-A HC2-AW, HC2-AW-USB
HС2-C04, HС2-C05, HC2-HS28,
HC2-HS42,HC2-Р05,HC2-
HР28, HC2-HР50, HC2-HS28,
HygroPalm
HC2-HS42,HC2-IS25,HC2-
IТ25, HC2-IP25
HP22-AHС2-S,HС2-S3,HС2-S-
HP23-AHEATED, HС2-S-НН, HС2-SМ
HC2-HK25, HC2-HK40,
HC2-IC1ХХ, HC2-IC3ХХ,
HC2-IC4ХХ, HC2-IC5ХХ,
HC2-IC7ХХ, HC2-IC3ХХ-A,
HC2-IC4ХХ-А, HC2-IC5ХХ-А,
HC2-IC7ХХ-А, HC2-IM1ХХ,
HC2-IМ3ХХ, HC2-IМ4ХХ,
HC2-IМ5ХХ, HC2-IЕ1ХХ-М,
HC2-IЕ3ХХ-М
от минус 70 до плюс 180
Лист № 13
Всего листов 18
от минус 70 до плюс 180
от 0 до плюс 60
Исполнение зонда
Диапазон измерений
температуры,
°
С
встроенный
от минус 10 до плюс 60
встроенный
от минус 30 до плюс 70
от минус 40 до плюс 85
от минус 50 до плюс 100
Продолжение таблицы 3
МодификацияИсполнение
измерительного
преобразователя
HL-NT2-DP
HL-NT3-DP
HL-NT2-P
HL-NT3-P
HL-NT2
HygroLog NT
HL-NT2-D
HL-NT3
HL-NT3-D
от минус 40 до плюс 85
HygroLab C1HygroLab C1
HL-20D HL-20
HL-20D
HС2-C04, HС2-C05, HC2-HS28,
HC2-HS42, HC2-Р05, HC2-
HР28, HC2-HР50, HC2-HS28,
HC2-HS42, HC2-IS25, HC2-
IТ25, HC2-IP25
HС2-S, HС2-S3, HС2-S-
HEATED, HС2-S-НН, HС2-SМ
HC2-HK25, HC2-HK40,
HC2-IC1ХХ, HC2-IC3ХХ,
HC2-IC4ХХ, HC2-IC5ХХ,
HC2-IC7ХХ, HC2-IC3ХХ-A,
HC2-IC4ХХ-А, HC2-IC5ХХ-А,
HC2-IC7ХХ-А, HC2-IM1ХХ,
HC2-IМ3ХХ, HC2-
IМ4ХХ,HC2-IМ5ХХ, HC2-
IЕ1ХХ-М, HC2-IЕ3ХХ-М
все исполнения
встроенный
встроенный
HL-1DHL-1Dвстроенный
GTSGTSвстроенныйот плюс 5 до плюс 50
Примечание: где ХХ в маркировке зонда - длина удлинительного кабеля, м
все исполнения
Таблица 4 - Пределы допускаемой основной абсолютной погрешности измерительного канала
относительной влажности
Модификация ИсполнениеИсполнение зондаПределы допускаемой основной
измерительного абсолютной погрешности
преобразователя измерительного канала
относительной влажности, %
HP21встроенный
HygroPalmHP23-AW-Aвсе исполнения
HP22-A все исполнения
HygroPalm
HP23-Aвсе исполнения
HygroLog NT
HygroLab C1
HL-NT2-DP
HL-NT3-DP
HL-NT2-P
HL-NT3-P
HL-NT2
HL-NT2-D
HL-NT3
HL-NT3-D
HygroLab C1
все исполнения
встроенный
±
1
встроенный
Лист № 14
Всего листов 18
Продолжение таблицы 3
МодификацияИсполнение
измерительного
преобразователя
Исполнение зонда
HL-20D HL-20
HL-20D
HL-1DHL-1D
GTSGTS
встроенный
встроенный
встроенный
встроенный
Пределы допускаемой основной
абсолютной погрешности
измерительного канала
относительной влажности, %
±
1,5
±
1,5
±
3
±
2
Пределы допускаемой абсолютной погрешности измерительного канала
Таблица 5 -
температуры
Модификация
HygroPalm
ИсполнениеИсполнение зондаПределы допускаемой основной
измерительного абсолютной погрешности
преобразователя измерительного канала
температуры,
°
С
HP21встроенный
HP23-AW-Aвсе исполнения
HP22-Aвсе исполнения
±
(0,1+0,002t) *
HP23-Aвсе исполнения
HygroLog NTHL-NT2-DPвстроенный
HL-NT3-DP
HL-NT2-Pвстроенный
HL-NT3-P
HL-NT2
HL-NT2-Dвсе исполнения
HL-NT3
HL-NT3-D
H
ygroL
a
b C1
H
yg
r
oLab C1
вс
е ис
п
ол
н
ен
и
я
±
0,2
HL-
20D
H
L-20 в
с
троен
н
ый
±
0,2
HL-
20D
вс
трое
нн
ый
±
0,2
HL-
1D
H
L-1D
в
строен
н
ый
±
0,3
GTS GTS в
с
троенный
±
0,3
* где t - значение температуры по модулю,
°
С
2) Пределы допускаемой дополнительной абсолютной погрешности
по каналу относительной влажности от влияния изменения
температуры анализируемой среды в пределах рабочих
условий на каждые 10
o
С, %0,2
3) Параметры электрического питания и потребляемая мощность
приведены в таблицах 6 и 7.
4) Габаритные размеры и масса приведены в таблице 8.
5) Средний срок службы, лет8
6) Средняя наработка на отказ, ч 24000
7) Условия эксплуатации должны соответствовать указанным в таблице 9
Лист № 15
Всего листов 18
Таблица 6 - Параметры электрического питания
МодификацияПараметры электрического питания
HygroPalm батарея типа 6LR (9 В)
HygroLog NT
HygroLab C1
HL-20D
HL-1D
GTS
9 В, батарея типа 6LR, сетевой адаптер питания 12 В
сетевой адаптер питания 12 В
3 батареи типа АА (1,5 В)
батарея типа CR2 (3 В)
батарея типа 6LR (9 В)
Таблица 7 - Потребляемая мощность
Модификация
HygroPalm
HygroLog NT
HygroLab C1
HL-20D
HL-1D
GTS
Потребляемая мощность, В·А, не более
0,04
0,2
0,6
0,04
0,02
0,04
Таблица 8 - Габаритные размеры и масса
Наименование элемента гигрометра
Габаритные размеры, мм, неМасса,
болеекг, не
длина ширина высотаболее
Измерительный блок HygroPalm
- исполнение HP21
- исполнения HP22-A, HP23-A, HP23-AW
Измерительный блок HygroLog NT
Измерительный блок HygroLab C1
Измерительный блок HL-20D
Измерительный блок HL-1D
Измерительный блок GTS
30722680,35
30721880,25
81 1091280,45
225170701,1
3213072 0,25
23 9060 0,09
42070200,34
Таблица 9 - Условия эксплуатации
Наименование Диапазон температуры
элемента гигрометра окружающей среды,
o
C
Диапазон относительной
влажности окружающей
среды, %
от 0 до 99
Диапазон
атмосферного
давления, кПа
от 70 до 130
Измерительный блокот минус 10 до плюс 60
с дисплеем
Измерительный блокот минус 30 до плюс 70
без дисплея
от 0 до 99
от 70 до 130
Знак утверждения типа
наносится на боковую поверхность корпуса измерительного преобразователя в виде наклейки и
на титульный лист Руководства по эксплуатации типографским методом.
Комплектность средства измерений
Комплект поставки гигрометров приведен в таблице 10.
Лист № 16
Всего листов 18
Количество
1 шт.
1 шт.
по заказу
1 экз.
1 экз.
1 экз.
1 шт.
1 шт.
по заказу
по заказу
по заказу
по заказу
по заказу
по заказу
по заказу
1 экз.
1 экз.
1 экз.
1 шт.
4 шт.
по заказу
по заказу
по заказу
1 экз.
1 экз.
1 экз.
1 шт.
по заказу
1 экз.
1 экз.
1 экз.
Таблица 10 - Комплектность поставки
Наименование
HygroPalm
Измерительный блок
Зонд влажности и температуры
Удлинительный кабель зонда влажности и температуры
Руководство по эксплуатации
Паспорт
МП-242-1984-2016 «Гигрометры Rotronic модификаций HygroPalm,
HygroLog NT, HygroLab C1, HL-20D, HL-1D, GTS. Методика
поверки»
HygroLog NT
Измерительный блок
Установочная база
Зонд влажности и температуры
Удлинительный кабель зонда влажности и температуры
Сетевой адаптер питания
Диск с программным обеспечением
Дата-кабель
Кабель интерфейсный
Флеш-карта
Руководство по эксплуатации
Паспорт
МП-242-1984-2016 «Гигрометры Rotronic модификаций HygroPalm,
HygroLog NT, HygroLab C1, HL-20D, HL-1D, GTS. Методика
поверки»
HygroLab C1
Измерительный блок
Зонд влажности и температуры
Сетевой адаптер питания
Диск с программным обеспечением
Дата-кабель
Руководство по эксплуатации
Паспорт
МП-242-1984-2016 «Гигрометры Rotronic модификаций HygroPalm,
HygroLog NT, HygroLab C1, HL-20D, HL-1D, GTS. Методика
поверки»
Наименование
HL-20D
Измерительный блок
Диск с программным обеспечением
Руководство по эксплуатации
Паспорт
МП-242-1984-2016 «Гигрометры Rotronic модификаций HygroPalm,
HygroLog NT, HygroLab C1, HL-20D, HL-1D, GTS. Методика
поверки»
HL-1D
Измерительный блок
Диск с программным обеспечением
1 шт.
по заказу
Лист № 17
Всего листов 18
Количество
1 экз.
1 экз.
1 экз.
Продолжение таблицы 10
Наименование
Руководство по эксплуатации
Паспорт
МП-242-1984-2016 «Гигрометры Rotronic модификаций HygroPalm,
HygroLog NT, HygroLab C1, HL-20D, HL-1D, GTS. Методика
поверки»
GTS
Измерительный блок
Руководство по эксплуатации
Паспорт
МП-242-1984-2016 «Гигрометры Rotronic модификаций HygroPalm,
HygroLog NT, HygroLab C1, HL-20D, HL-1D, GTS. Методика
поверки»
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП-242-1984-2016 «Гигрометры Rotronic модификаций
HygroPalm, HygroLog NT, HygroLab C1, HL-20D, HL-1D, GTS. Методика поверки»,
разработанному и утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19 февраля 2016 г.
Основные средства поверки:
- генераторвлажноговоздухаHygroGenмодификацииHygroGen2,пределы
допускаемой абсолютной погрешности ±0,5 % (номер Госреестра 32405-11);
- термометр сопротивления платиновый эталонный ПТС-100, 3 разряда, диапазон
измерений от минус 196
°
С до плюс 420
°
С (номер Госреестра 32675-06) в комплекте с
преобразователем сигналов ТС и ТП прецизионным «Теркон» (номер Госреестра 23245-08);
- термостат жидкостный Fluke 7000 модели 7380, диапазон воспроизводимых температур
от минус 80 до плюс 100
°
С, нестабильность поддержания температуры ±0,006
°
С,
неравномерность температуры ±0,008
°
С (номер Госреестра 40415-15);
- термостат жидкостный Fluke 6000 модели 6102, диапазон воспроизводимых температур
от плюс 35 до плюс 200
°
С, нестабильность поддержания температуры ±0,02
°
С,
неравномерность температуры ±0,02
°
С (номер Госреестра 40226-08).
Знак поверки наносится на гигрометр, как указано на рисунках 2,4,5,7,9,10 и (или) на
свидетельство о поверке.
Сведения о методиках (методах) измерений
Методика измерений приведена в руководствах по эксплуатации на гигрометры Rotronic
модификаций HygroPalm, HygroLog NT, HygroLab C1, HL-20D, HL-1D, GTS.
Нормативные и технические документы, устанавливающие требования к гигрометрам
Rotronic модификаций HygroPalm, HygroLog NT, HygroLab C1, HL-20D, HL-1D, GTS
1 ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений
влажности газов»
2 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений
температуры».
3 Техническая документация изготовителя "Rotronic AG", Швейцария.
Изготовитель
Фирма "Rotronic AG", Швейцария
Адрес: Grindelstrasse 6, CH-8303 Bassersdorf, Switzerland
Лист № 18
Всего листов 18
Заявитель
ООО «Аналитстандарт», г. Санкт-Петербург
Адрес: Россия 190031, Санкт-Петербург, Набережная реки Фонтанки, д.117, офис 254
Тел. (812) 703-79-90
E-mail:
Испытательный центр
ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01
Факс: (812) 713-01-14
Е-mail:
,
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 01.01.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 9364-83 | Гигрометры психрометрические | ВИТ | АООТ "Термоприбор", г.Клин | 2 года | Перейти |
| 8262-81 | Гигрометры | Аргон-М | Ангарское ОКБА НПО "Химавтоматика", г.Ангарск | Нет данных | Перейти |
| 12447-90 | Гигрометры кулонометрические | Байкал-1Н, Байкал-2В, Байкал-3Л | Опытный завод "Эталон", г.Иркутск | 1 год | Перейти |
| 9364-08 | Гигрометры психрометрические | ВИТ | ОАО "Термоприбор", г.Клин | 2 года | Перейти |
| 61863-15 | Гигрометры | Торос-3-2 | ЧП "Прибор-центр", Украина, г.Киев | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
