Комплексы программно-технические ИС-2-АГАТ, ГРСИ 64180-16
Номер госреестра:
64180-16
Наименование СИ:
Комплексы программно-технические
Обозначение типа:
ИС-2-АГАТ
Производитель:
ОАО Гаврилов-Ямский машиностроительный завод "АГАТ", г.Гаврилов-Ям
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 5 шт. с зав.№ 001 … 005
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62544
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы программно-технические ИС-2-АГАТ
Назначение средства измерений
Комплексы программно-технические ИС-2-АГАТ (trial - ПТК) предназначены для
измерения силы и напряжения постоянного тока, частоты, сопротивления, напряжения
разбалансировки мостовых резистивных датчиков совместно с датчиком крутящего момента и
датчиком силы, а также для преобразования входных аналоговых сигналов в цифровые
значения физических величин.
Описание средства измерений
Принцип действия ПТК основан на измерении входных аналоговых сигналов,
поступающих с первичных измерительных преобразователей (далее - ПИП), с последующим
преобразованием конкретной физической величины в цифровой сигнал по индивидуальной
функции преобразования, поступающий в АЦП, с последующим вычислением по заданной
программе значения измеряемой физической величины.
Функционально ПТК состоит из следующих измерительных каналов (ИК):
-ИК напряжения постоянного тока, соответствующего значениям давления газа и
жидкостей, крутящего момента силы, а также других первичных преобразователей с
аналоговым выходом соответствующих диапазону от минус 10 до плюс 10 В;
-ИК частоты электрических сигналов, соответствующей значениям частоты вращения
вала двигателя, а также других первичных преобразователей с аналоговым выходом
соответствующих диапазону от 0 до 29 кГц;
-ИКнапряженияпостоянноготока,соответствующегозначениямтемпературы,
измеряемой термоэлектрическими преобразователями (термопарами), силы тока, измеряемой
измерительными шунтами, а также других первичных преобразователей с аналоговым
выходом, соответствующих диапазону от минус 25 до плюс 75 мВ;
-ИК силы постоянного тока, соответствующие массовому расходу топлива и параметрам
окружающей среды в боксе (температура, влажность), а также других первичных
преобразователей с аналоговым выходом, соответствующих диапазону от 0 до 20 мА;
-ИК электрического сопротивления постоянному току, соответствующего значениям
температуртермопреобразователейсопротивления,атакжедругихпервичных
преобразователей с аналоговым выходом соответствующих диапазону от 0 до 250 Ом;
-ИКэлектрическогосопротивленияпостоянномутоку,соответствующего
дополнительному каналу термопреобразователей сопротивления, соответствующих диапазону
измерения сопротивления от 0 до 100 Ом;
-ИКнапряжения постоянноготока,предназначенныедляизмерениязначений
напряжения постоянного тока на аккумуляторных батареях и в бортовой сети, а также других
первичных преобразователей с аналоговым выходом, соответствующих диапазону от 0 до 20 В;
-ИК напряжения постоянного тока положительной и отрицательной полярности
предназначенных для подключения тензометрических датчиков.
Конструктивно ПТК представляет собой распределительный шкаф с различными
входными и выходными каналами, конфигурируемыми пользователем. Измеренный сигнал
преобразуется аналогово-цифровым преобразователем (АЦП) в цифровой код, регистрируемый
ПК, с последующим вычислением физической величины по индивидуальной функции
преобразования ИК. Интерфейс связи с ПК представляет собой высокоскоростную шину с
интерфейсом IEEE1394.
Внешний вид ПТК и рабочего места оператора, с указанием мест нанесения знака
утверждения типа и пломбировки от несанкционированного доступа указан на рисунке 1.
Лист № 2
Всего листов 5
Программное обеспечение
ПТКфункционируетподуправлениемспециализированногопрограммного
обеспечения (ПО) «СПРУТ/W», которое выполняет следующие основные функции:
- подготовка к проведению измерений, тестирование ИК;
- регистрация, обработка и протоколирование результатов измерений;
- визуализация результатов измерений в цифровом и графическом представлении в
темпе эксперимента.
ПО работает в среде операционной системы «Windows».
Идентификационные данные (признаки) ПО указаны в таблице 1.
Наименование программного
обеспечения
Номер версии
(идентификационный номер)
программного обеспечения
Таблица 1 - Идентификационные данные программного обеспечения ПТК
Внешнее
Идентификационное
наименование
программного
обеспечения
«СПРУТ/W - СПО»
Не ниже 6.0
Метрологически значимая часть ПО и измеренные данные достаточно защищены с
помощью специальных средств защиты от преднамеренных изменений. Защита ПО от
непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по
Р 50.2.077-2014.

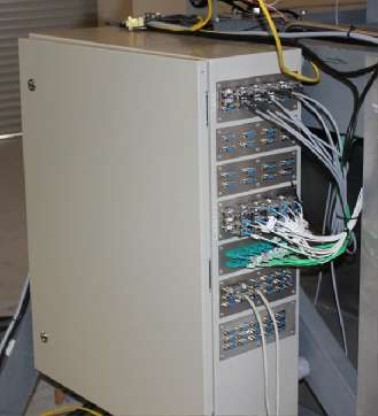

Рисунок 1 - Внешний вид ПТК и автоматизированного рабочего места оператора с указанием
мест пломбировки и нанесения знака поверки
Место
пломбирования
Место
нанесения знака
поверки
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблице 2.
±0,2
20
От 0 до 20
±0,2
20
От минус 10 до плюс 10
±0,2
16
От минус 25 до плюс 75
±0,2
4
От 0 до 20
±0,2
18
От 0 до 250
Значение
8
От 0 до 29
Таблица 2 - Метрологические и технические характеристики ПТК
Наименование характеристики
Количество каналов измерения частоты
Диапазон измерения частоты, кГц
Пределы допускаемой приведенной погрешности измерения
частоты, %
1
Количество каналов измерения силы постоянного тока (по
каналу измерения массового расхода топлива и параметров
окружающей среды)
Диапазон измерения силы постоянного тока (по каналу
измерения массового расхода топлива и параметров
окружающей trial), мА
Пределы допускаемой приведенной погрешности измерения
силы постоянного тока (по каналу измерения массового
расхода топлива и параметров окружающей среды), %
1
Количество каналов измерения напряжения постоянного тока
(по каналу измерения давления газа и жидкостей, крутящего
момента силы)
Диапазоны измерения напряжения постоянного тока (по
каналу измерения давления газа и жидкостей, крутящего
момента силы), В
Пределы допускаемой приведенной погрешности измерения
напряжения постоянного тока (по каналу измерения давления
газа и жидкостей, крутящего момента силы), %
1
Количество каналов измерения напряжения постоянного тока
(по каналу измерения температуры)
Диапазоны измерения напряжения постоянного тока (по
каналу измерения температуры), мВ
Пределы допускаемой приведенной погрешности измерения
напряжения постоянного тока (по каналу измерения
температуры), %
1
Количество каналов измерения напряжения постоянного тока
(по каналу измерения напряжения на аккумуляторных
батареях и бортовой сети)
Диапазоны измерения напряжения постоянного тока (по
каналу измерения напряжения на аккумуляторных батареях и
бортовой сети), В
Пределы допускаемой приведенной погрешности измерения
напряжения постоянного тока (по каналу измерения
напряжения на аккумуляторных батареях и бортовой сети), %
1
Количество каналов измерения электрического
сопротивления постоянному току (по каналу
термопреобразователей сопротивления)
Диапазоны измерения электрического сопротивления
постоянному току (по каналу термопреобразователей
сопротивления), Ом
Лист № 4
Всего листов 5
Продолжение таблицы 2
Наименование характеристикиЗначение
Пределы допускаемой приведенной погрешности измерения
электрического сопротивления постоянному току (по каналу±0,2
термопреобразователей сопротивления), %
1
Количество дополнительных каналов измерения
электрического сопротивления (по каналу1
термопреобразователей сопротивления)
Диапазоны измерения электрического сопротивления
постоянному току (по дополнительному каналуОт 0 до 100
термопреобразователей сопротивления), Ом
Пределы допускаемой приведенной погрешности измерения
электрического сопротивления постоянному току (по
дополнительному каналу термопреобразователей
сопротивления), %
1
±0,2
±0,2
более
Количество каналов измерения напряжения постоянного тока
положительной и отрицательной полярности (по каналу4
тензометрических датчиков)
Диапазоны измерения напряжения постоянного тока
положительной и отрицательной полярности (по каналуОт 10
-6
до 0,08
тензометрических датчиков), В
Пределы допускаемой приведенной погрешности измерения
напряжения постоянного тока положительной и
отрицательной полярности (по каналу тензометрических
датчиков), %
2
Рабочие условия применения
- температура, °СОт 0 до плюс 55
- относительная влажность, %От 20 до 80 без конденсации
- атмосферное давление, кПа От 96 до 106,7
Средняя наработка на отказ, ч, не менее 10000
Срок службы до списания, лет, не менее10
Габаритные размеры (ширина × высота × глубина), мм, не
215×464×320
Масса, кг, не более8,2
Примечания
1
Погрешности нормированы как приведенные к верхнему значению диапазона
измерения.
2
Погрешности нормированы как приведенные к измеряемому значению.
Знак утверждения типа
наносится на титульный лист паспорта типографским способом, а на ПТК клеится наклейка с
изображением знака утверждения типа.
Комплектность средства измерений
Комплект поставки представлен в таблице 3.
Таблица 3
НаименованиеКол-во
Комплекс программно-технический ИС-2-АГАТ (зав.№№ 001, 002, 003, 004, 005) 5 шт.
Руководство по эксплуатации 1 экз.
Паспорт 5 экз.
Лист № 5
Всего листов 5
Поверка
осуществляется в соответствии с документом МИ 2539-99 «ГСИ. Измерительные каналы
контроллеров,измерительно-вычислительных,управляющих,программно-технических
комплексов. Общие требования к методике поверки».
Основные средства поверки:
Калибратор универсальный 9100, Госреестр № 25985-09.
Сведения о методиках (методах) измерений
Методика (методы) измерений приведены в документе «Комплексы программно-
технические ИС-2-АГАТ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексам
программно-техническим ИС-2-АГАТ
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия»
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения,
тока, сопротивления. Общие технические требования и методы испытаний».
ГОСТ 8.022-91«ГСИ.Государственныйпервичныйэталонигосударственная
поверочная схема для средств измерений силы постоянного электрического тока в диапазоне
от 1·10 в ст. минус 16 до 30 А»
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы»
ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений
времени и частоты»
Техническая документация изготовителя.
Изготовитель
Открытое акционерное общество Гаврилов-Ямский машиностроительный завод «АГАТ»
(ОАО ГМЗ «АГАТ»)
ИНН 7616002417
Адрес: 152240, Ярославская область, г. Гаврилов-Ям, пр. Машиностроителей, 1
Тел./ Факс: (08534) 2-32-64/(08534) 2-09-64
Сайт:
E-mail:
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии» (ООО «ИЦРМ»)
Юридический адрес: 142704, Московская область, Ленинский район, г. Видное,
Промзона тер., корпус 526
Тел.: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» государственного центра испытаний средств
измерений № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 11725-90 | Комплексы управляющие вычислительные | ПС 1001.01, ПС 1001.02, ПС 1001.03, ПС 1001.101, ПС 1001.102, ПС 1001.103, ПС 1001.901, ПС 1001.902, ПС 1001.903, ПС 1001.901.1, ПС 1001.902.1, ПС 1001.903.1 | Приборостроительный завод, Украина, г.Северодонецк | Нет данных | Перейти |
| 58347-14 | Мерники металлические технические 1-го класса | РГ | ООО "ОМЗ Милеста", г.Кирово-Чепецк | 2 года | Перейти |
| 60908-15 | Комплексы измерительные | ИМ2300ГК | ФГУП "ОКБ "Маяк", г.Пермь | 4 года | Перейти |
| 18037-98 | Комплексы средств наземного контроля и управления процессом бурения | КУБ-01 | ООО НПФ "Геофит" Восточной нефтяной компании, г.Томск | 1 год | Перейти |
| 61705-15 | Комплексы программно-технические | ПТК Комплекс-Р | АО "Система Комплекс", г.С.-Петербург | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
