Анализаторы мультисервисные сетевые DataScout™ 1G, DataScout™ 10G/GX, ГРСИ 64164-16
Номер госреестра:
64164-16
Наименование СИ:
Анализаторы мультисервисные сетевые
Обозначение типа:
DataScout™ 1G, DataScout™ 10G/GX
Производитель:
Фирма "Greenlee Communications Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62527
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы мультисервисные сетевые DataScout
TM
1G, DataScout
TM
10G/GX
Назначение средства измерений
Анализаторы мультисервисные сетевые DataScout
TM
1G, DataScout
TM
10G/GX (trial -
анализаторы) предназначены для формирования цифрового измерительного сигнала с заданной
тактовой частотой при тестировании цифровой аппаратуры, цифровых каналов и каналов
передачи данных.
Описание средства измерений
Анализаторы представляют собой портативные приборы с цветным экраном,
включающие генератор и приемник импульсных сигналов, обеспеченные электрическими и
оптическими портами.
Принцип действия анализатора основан на:
- воспроизведенииэталоннойчастотывстроеннымзадающимгенератороми
формировании на выходе анализатора цифровых измерительных сигналов с заданными
параметрами, включая частоту следования, амплитуду импульсов (или оптическую мощность) и
структуру последовательностей сигналов;
- логическом анализе структуры измерительных или рабочих сигналов, поступающих
на входы анализатора, что позволяет регистрировать и анализировать ошибки и аварийные
сигналы.
Модели анализаторов (DataScout
TM
1G, DataScout
TM
10G/GX) отличаются друг от друга
конструкцией, каждая из них может содержать не все аппаратные и программные опции.
Модель DataScout
TM
10GX обеспечивает работу аналогично модели DataScout
TM
10G, но
дисплеем служит экран подключенного персонального компьютера (ПК), подсоединенного к
анализатору, при этом экран последнего блокируется. Анализаторы в зависимости от модели и
заказанной опции позволяют регистрировать и анализировать ошибки в цифровых потоках на
электрических интерфейсах Е1 и Е3, на электрических и оптических интерфейсах Ethernet до 1
или 10 Гбит/с (модели 1G или 10 G/10GX соответственно), а также на интерфейсах передачи
данных (Datacom): V.24/RS-232, V.35, RS-449, RS-530 в диапазоне скоростей от 0,3 до 8 Мбит/с.
Общий вид анализаторов DataScout
TM
1G, DataScout
TM
10G, DataScout
TM
10GХ
изображен на рисунках 1-3 соответственно, где показана также схема защиты от
несанкционированного доступа, выполненной с помощью однократно используемой этикетки с
предупреждающей надписью.

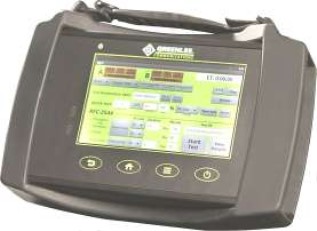

Рисунок 1 - DataScout
TM
1GРисунок 2 - DataScout
TM

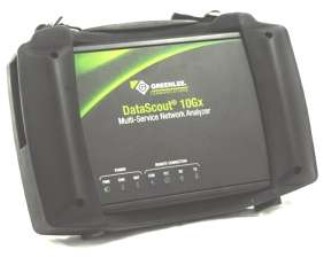

10GРисунок 3 - DataScout
TM
10GХ
Место для наклейки
Лист № 2
Всего листов 4
Программное обеспечение
Программноеобеспечение(ПО)встроенное,суправляющимифункциями,
подключение ПО для опций выполняется с помощью кода в сервисных центрах фирмы-
изготовителя. Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные
(признаки)
Значение
DataScout
TM
1GDataScout
TM
10G/GX
DataScout1G SW
DS3-E1T1 SW
Datacom SWGigE SW
5.04.01
1.02
1.091.12
Идентификационное
наименование ПО
Номер версии
(идентификационный номер)
ПО
Цифровой идентификатор ПО
-
-
-
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
"высокий" согласно Р 50.2.077-2014. Конструкция анализатора исключает возможность
несанкционированного влияния на ПО СИ и измерительную информацию. Запись ПО
осуществляется в процессе производства. Доступ к внутренним частям прибора, включая
процессор, защищен конструкцией анализаторов и этикеткой. Модификация ПО возможна
только на предприятии изготовителя.
Метрологические и технические характеристики
представлены в таблице 2.
±10
×
10
-6
Таблица 2
Характеристика
Значение
DataScout
TM
1G
DataScout
TM
10G/
GХ
±10
×
10
-6
Пределы допускаемой относительной погрешности по
частоте тактового сигнала на передаче
Электрические интерфейсы
Интерфейс Е1
Входной/выходной импеданс:
симметричный/несимметричный вход, Ом
120/75
120
18
18
3,0
±
0,3/
2,37
±
0,237
3,0
±
0,3
26
75
18
-
-
1,0
±
0,1
-
26
Затухание несогласованности входа относительно
номинального значения на полутактовой частоте, дБ, не
менее
Амплитуда импульсов (симметричный /несимметричный
выход), В
Максимальное затухание сигнала на входе относительно
номинального уровня, дБ
Интерфейс Е3
Входной/выходной импеданс: несимметричный вход, Ом
Затухание несогласованности входа относительно
номинального значения на полутактовой частоте, дБ, не
менее
Амплитуда импульсов, В
Максимальное затухание сигнала на входе относительно
номинального уровня, дБ
Интерфейсы передачи данных (Datacom)
Тип интерфейсаV.24/RS-232V.35RS-449/V.36, RS-530, Х.21 (V.11)
Пределы амплитуды (U)
выходных импульсов, В
на нагрузке, кОм
±
(5-15)
3 - 7
±
(0,44-0,66)
£
12
³
2
0,1 3,9 0,1
Лист № 3
Всего листов 4
Тип интерфейса
Мощность
оптического
излучения, дБм
Модель
анализатора
DataScout
TM
10G/GX
Продолжение таблицы 2
Характеристика Значение
Оптические интерфейсы SFP/SFP+ (Ethernet)
1000BASE-SX, 850 нм, 0,55 км
1000BASE-LX 1310 нм, 5 км
1000BASE-ZX 1550 нм 70 км
минус 4,75
минус 7
плюс 0,5
Пределы допускаемой
относительной погрешности
мощности оптического
излучения, дБ
±4,75
±4
±4,5
DataScout
TM
1G и
10G/GX
10GBASE-SR/SW 850 нм 30/300 м
10GBASE-LR/LW 1310 нм 10 км
10GBASE-ЕR/ЕW 1310 нм 40 км
Общие характеристики
минус 4,15±3,15
минус 4,35±3,85
минус 1,35±3,35
DataScout
TM
1G
DataScout
TM
10G/
/
10GX
Рабочие условия применения:
- температура окружающей среды,
°
C
- относительная влажность воздуха, %
Температура хранения и транспортирования,
°
C
Габариты (ширина
´
высота
´
глубина), мм
Масса, кг, не более
от 0 до плюс 50от минус 10 до плюс 50
от плюс 5 до плюс 90 от 0 до плюс 93
от минус 20 до плюс 70
100
´
210
´
42254
´
165
´
56
1,01,36
По требованиям к электробезопасности и электромагнитной совместимости прибор
соответствует требованиям ГОСТ 22261-94 и ГОСТ Р 51522.1-2011.
Питание анализаторов осуществляется от сети переменного тока частотой 50/60 Гц и
напряжением (100-240) В
±
10 % trial сетевой адаптер, от вставляемого блока аккумуляторной
батареи (Lilon).
Знак утверждения типа
наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по
эксплуатации типографским способом.
Комплектность средства измерений
В комплект поставки входят:
- анализатор с выбранными аппаратными и программными опциями;
- сетевой адаптер (зарядное устройство);
- комплект принадлежностей, включающий измерительные шнуры, а также при
наличии данной опции передачи данных - адаптеры и интерфейсные кабели;
- руководство по эксплуатации заказанной модели анализатора на русском языке;
- методика поверки.
Поверка
осуществляется в соответствии с документом МП 64164-16 «Анализаторы мультисервисные
сетевые DataScout
TM
1G, DataScout
TM
10G. Методика поверки», утвержденным ФГУП ЦНИИС
25 марта 2016 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1 (регистрационный № 9084-90);
- осциллографуниверсальныйдвухканальныйширокополосныйС1-97
(регистрационный № 7464-79);
- магазин затуханий ТТ-4103/17 (регистрационный № 9629-84);
- измеритель средней мощности оптического излучения Алмаз-21 (регистрационный
№ 17796-98).
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о
поверке.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
Анализаторы мультисервисные сетевые DataScout
TM
1G. Руководство по эксплуатации
(на русском языке).
Анализаторы мультисервисные сетевые, DataScout
TM
10G/GX. Руководство по
эксплуатации (на русском языке).
Нормативные и технические документы, устанавливающие требования к анализаторам
мультисервисным сетевым DataScout
TM
1G, DataScout
TM
10G/GX
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
ГОСТ Р 51522.1-2011Совместимостьтехническихсредствэлектромагнитная.
Электрическое оборудование для измерения, управления и лабораторного применения.
Требования и методы испытаний
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений
времени и частоты.
Техническая документация Greenlee Communications Inc., США.
Изготовитель
Greenlee Communications Inc., США
Адрес: 1390 Aspen Way, Vista, CA 92081, USA
Тел. +1-800-642-2155
Заявитель
Общество с ограниченной ответственностью «КомплектПоставка»
(ООО «КомплектПоставка»), г. Москва
Юридический: адрес: 111033, Москва, Золоторожский Вал, д. 34, стр. 6
Почтовый адрес: 111250, г. Москва, а/я 40
ИНН 7730610643
Тел.: (495) 927-02-57
Испытательный центр
ФГУП ЦНИИС
Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
E-mail:
Аттестат аккредитации ФГУП «ЦНИИС» по проведению испытаний средств измерений
в целях утверждения типа № 30112-13 от 22.03.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
