Номер госреестра:
64150-16
Наименование СИ:
Тепловычислители
Обозначение типа:
СПТ962
Производитель:
АО "НПФ "Логика", г.С.-Петербург
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62511
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тепловычислители СПТ962
Назначение средства измерений
Тепловычислители СПТ962 предназначены для измерения электрических сигналов си-
лы постоянного тока, сопротивления и частоты, соответствующих параметрам воды, насыщен-
ного или перегретого пара либо иных теплоносителей, транспортируемых по трубопроводам
систем тепло- и водоснабжения, температуре окружающего воздуха, атмосферному давлению и
другим параметрам контролируемой среды, с последующим расчетом расхода, объема, массы,
тепловой мощности и тепловой энергии теплоносителя.
Описание средства измерений
Тепловычислители представляют собой измерительно-вычислительные устройства.
Они обеспечивают измерение входных электрических сигналов, поступающих от датчиков па-
раметров контролируемой среды (расход, объем, температура, давление), с последующим рас-
четом расхода, объема, массы, тепловой мощности и тепловой энергии теплоносителя.
Тепловычислители обеспечивают обслуживание двенадцати трубопроводов. Непосред-
ственно к вычислителю могут быть подключены восемь датчиков с выходным сигналом силы
тока, четыре с частотным или импульсным выходным сигналом и четыре с сигналом сопротив-
ления, образуя конфигурацию входов 8I+4F+4R. Посредством адаптеров АДС97, подключае-
мых по интерфейсу RS485, конфигурация входов может быть расширена до 12I+8F+8R при
подключении одного и до 16I+12F+12R при подключении двух адаптеров.
На лицевую панель тепловычислителя выведены клавиатура и дисплей, в монтажном
отсеке корпуса размещены разъемы для внешних подключений. Доступ к элементам, располо-
женным внутри корпуса, в том числе несущим программное обеспечение, ограничен пломбиро-
ванием. Общий вид и схема пломбирования приведены на рисунке 1.

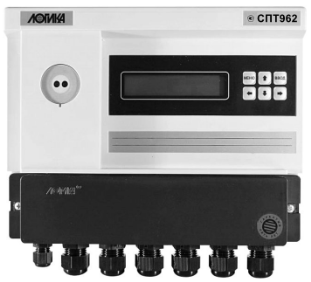

Рисунок 1 - Общий вид и схема пломбирования (вид сзади)
Программное обеспечение
Программное обеспечение (ПО) тепловычислителей встроенное, неперезагружаемое при
эксплуатации, имеющее метрологически значимую часть. ПО реализует вычислительные, диаг-
ностические и интерфейсные функции согласно эксплуатационной документации. Уровень за-
щиты ПО от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014.
Пломба поверителя
Пломба изготовителя
Лист № 2
Всего листов 4
Таблица 1
Идентификационные данные
Идентификационное наименование
Номер версии (идентификационный номер) ПО
Цифровой идентификатор (контрольная сумма)
Значение
-
01.0.х.хх
F409
Метрологические и технические характеристики
от 39 до 235 Ом
±0,1
°
С
±0,15
°
С
Таблица 2
Диапазоны измерений сигналов постоянного тока, соот-
ветствующие расходу, давлению, разности давлений и
температуре
от 0 до 5; от 0 до 20; от 4 до 20 мА
Диапазон измерений сигналов сопротивления, соответст-
вующих температуре
Диапазон измерений разности сигналов сопротивления,
соответствующей разности температур
от 0 до 235 Ом
Диапазонизмеренийчастотыимпульсныхсигналов, соответ-
ствующихрасходу
от10
-
4
до 5·10
3
Гц
от 0 до 30 МПа
от минус 50 до плюс 600 °C
от 0 до 175 °C
от 0 до 10
6
м
3
/ч
от 0 до 10
6
т/ч
от 0 до 9·10
8
м
3
от 0 до 9·10
8
т
от 0 до 10
6
ГДж/ч
от 0 до 9·10
8
ГДж
Диапазон показаний давления и разности давлений
1
Диапазон показаний температуры
Диапазон показаний разности температур
Диапазон показаний объемного раcхода
Диапазон показаний массового раcхода
Диапазон показаний объема
Диапазон показаний массы
Диапазон показаний тепловой мощности
2
Диапазон показаний тепловой энергии
3
Пределы допускаемой относительной погрешности из-
мерений частоты импульсных сигналов, соответствующих
расходу
±0,05 %
Пределы допускаемой абсолютной погрешности измере-
ний сигналов сопротивления, соответствующих темпера-
туре
- преобразователи Pt100, 100П и 100М
- преобразователи Pt50, 50П и 50М
Пределы допускаемой абсолютной погрешности измере-
ний разности сигналов сопротивления, соответствующей
разности температур
±0,03
°
С
Пределы допускаемой приведенной к верхнему пределу
измерений погрешности измерений сигналов тока
- от 0 до 20; от 4 до 20 мА
- от 0 до 5 мА
±0,05 %
±0,1 %
1
Давление и разность давлений могут быть выражены в единицах: "МПа", "кПа" и "кгс/см
2
".
2
Тепловая мощность может быть выражена в единицах: "ГДж/ч", "Гкал/ч" и "МВт".
3
Тепловая энергия может быть выражена в единицах: "ГДж", "Гкал" и "МВт·ч".
Лист № 3
Всего листов 4
от минус 10 до плюс 50 °С
Продолжение таблицы 2
Пределы допускаемой относительной погрешности вы-
числений параметров±0,02 %
Пределы допускаемой относительной погрешности из-
мерительного канала тепловой энергии (при 3
£
Δt
£
175°С)
±(0,5+3/Δt) %
Пределы допускаемой относительной погрешности часов ±0,01 %
Габаритные размеры
Масса
Электропитание
Потребляемый ток при номинальном напряжении, не бо-
лее
244
´
220
´
70 мм
2 кг
(12±2) В
150 мА
Условия эксплуатации:
-
температура
-
относительная влажность при 35 °С и более низких
температурах
- атмосферное давление
95 %
от 84 до 106,7 кПа
Средняя наработка на отказ
85000 ч
Средний срок службы
15 лет
Знак утверждения типа
наносится на лицевую панель тепловычислителя методом трафаретной печати и на первую
страницу эксплуатационных документов типографским способом.
Комплектность средства измерений
Таблица 3
Тепловычислитель СПТ9621 шт.
Штекер MC 1.5/2 -ST-3.81 16 шт.
Штекер MC 1.5/4 -ST-3.814 шт.
Штекер MC 1.5/5 -ST-3.811 шт.
Штекер MC 1.5/1 –ST-3.811 шт.
Заглушка кабельного ввода7 шт.
Паспорт (РАЖГ.421412.033 ПС)1 экз.
Руководство по эксплуатации с методикой1 экз.
поверки (РАЖГ.421412.033 РЭ)
Поверка
осуществляется по документу РАЖГ.421412.033 РЭ "Тепловычислители СПТ962. Руководство
по эксплуатации", утвержденному ФГУП "ВНИИМС" в части раздела 11 "Методика поверки"
18.02.2016 г.
Основные средства поверки: стенд СКС6 (абсолютная погрешность формирования сигналов то-
ка ±0,003 мА, сигналов сопротивления ±0,015 Ом, относительная погрешность формирования
сигналов частоты ±0,003 %).
Знак поверки наносится на паспорт и (или) на свидетельство о поверке тепловычислителя.
Сведения о методиках (методах) измерений
Методы измерений приведены в эксплуатационном документе.
Лист № 4
Всего листов 4
Нормативныеитехническиедокументы,устанавливающиетребованияк
тепловычислителям СПТ962
1 ГСССД 187-99 Вода. Удельный объем и энтальпия при температурах 0
-
1000 °С и
давлениях 0,001
-
1000 МПа
2 МИ 2412-97 Водяные системы теплоснабжения. Уравнения измерений тепловой
энергии и количества теплоносителя
3 МИ 2451-98 Паровые системы теплоснабжения. Уравнения измерений тепловой
энергии и количества теплоносителя
3 ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие тех-
нические условия
4 ТУ 4217-095-23041473-2015 Тепловычислители СПТ962. Технические условия
Изготовитель
АО НПФ ЛОГИКА, 190020, г. Санкт-Петербург, наб. Обводного канала, 150.
ИНН 7809002893
Тел./факс: (812) 2522940, 4452745
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
