ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Антенны измерительные рупорные П6-59М
Назначение средства измерений
Антенны измерительные рупорные П6-59М(далее - антенны) предназначены для
измерений плотности потока энергии электромагнитного поля.
Описание средства измерений
Конструктивно антенна представляет собой плавно расширяющийся двухгребневой
волноводный переход с излучающим раскрывом прямоугольного сечения, выполненный как
одно целое с диапазонным волноводно-коаксиальным переходом. Для коррекции фазового
распределения поля и обеспечения необходимой формы диаграммы направленности в рабочем
диапазоне частот в апертуре антенны помещена диэлектрическая линза. Плоскость поляризации
антенны проходит через ось рупора параллельно узким сторонам апертуры. Вход антенны
стандартный коаксиальный с волновым сопротивлением 7/3,04 мм по ГОСТ 13317-89.
Принцип действия антенн основан на преобразовании плотности потока энергии
электромагнитного поля в соответствующую ей высокочастотную мощность в тракте. Для
измерений характеристик электромагнитных полей антенны подключаются к входу анализатора
спектра,измерительногоприёмника,измерителямощностиилииногоприёмного
измерительного устройства. Для создания электромагнитных полей антенны подключаются к
генераторам СВЧ или иным источникам сигналов.
Общий вид антенны с указанием мест нанесения знака утверждения типа, знака поверки и
защиты от несанкционированного доступа в виде пломбировки корпуса приведен на рисунках
1,2.

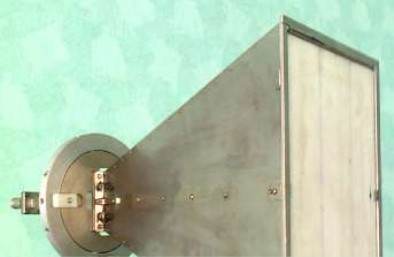

Рисунок 1 - фотография общего вида антенн измерительных рупорных П6-59М

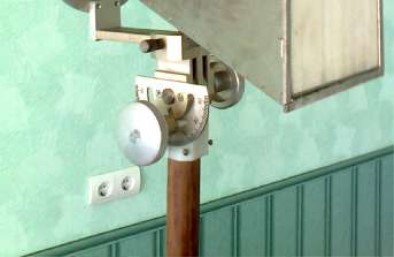

место нанесения
знака поверки
Лист № 2
Всего листов 4

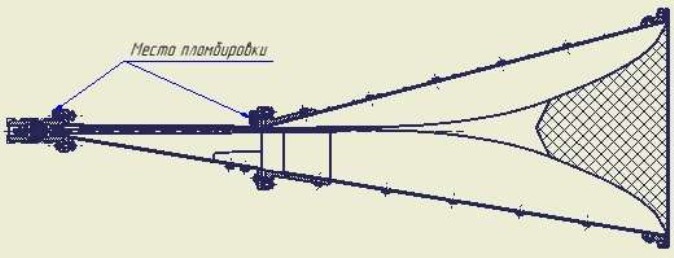

Рисунок 2 - места нанесения знака утверждения типа и защиты от несанкционированного
доступа в виде пломбировки корпуса
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
приведены в таблице 1.
Значение характеристики
от 0,8 до 18
220(3)
12(17)
Таблица 1
Наименование параметра или характеристики
Диапазон частот, ГГц
Эффективная площадь (коэффициент усиления), см
2
,
не менее:
- на частоте 0,8 ГГц
- на частоте 18 ГГц
Пределыдопускаемойотносительнойпогрешности
определенияэффективнойплощади (коэффициента
усиления) антенны, дБ, не более
±2,0
2,0
-20
3,8
490×260×180
Коэффициент стоячей волны (КСВН), не более
Уровень сигнала ортогональной поляризации относительно
сигнала основной поляризации на выходе антенны, дБ, не
менее
Масса, кг, не более
Габаритные размеры (длина×ширина×высота), мм, не более
Рабочие условия эксплуатации:
температура окружающего воздуха,
°
С
относительная влажность воздуха при 25 С, %
атмосферное давление, мм рт. ст.
от -35 до +50
до 90
от 525 до 800
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на
корпус антенны методом наклейки.
место нанесения наклейки
«Знак утверждения типа»
Лист № 3
Всего листов 4
Комплектность средства измерений
Комплект поставки включает:
антенна измерительная рупорная П6-59М - 1 шт.;
кабель
2)
(ИУШЯ.685661.087-01; -02; -03; -04) - 1 шт.;
тренога
1)
(ИУШЯ.301554.021) - 1 шт.;
устройство поворотное
1)
(ИУШЯ.301329.012) - 1 шт.;
эксплуатационная документация (ИУШЯ.464653.022) - 1 к-т;
методика поверки - 1 шт.
___________________________________
1)
- поставляется по требованию заказчика;
2)
- длина кабеля определяется заказчиком при оформлении договора на поставку
антенны из ряда 1,5; 2,5; 3; 4; 5 м.
Поверка
осуществляется по документу ИУШЯ.464653.022 МП «Инструкция. Антенны измерительные
рупорные П6-59М. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ
«ГНМЦ Минобороны России» 25.03.2015 г.
Знак поверки наносится на корпус антенны в виде наклейки и в свидетельство о поверке
типографским способом.
Основные средства поверки:
- анализатор цепей N5224A (рег. № 53568-13) (диапазон рабочих частот от 10 МГц до
43,5 ГГц, пределы допускаемой относительной погрешности установки частоты
±
1·10
-6
,
уровень гармонических составляющих в выходном сигнале не более минус 23 дБ, диапазон
мощности выходного сигнала от минус 87 до 3 дБмВт, пределы допускаемой относительной
погрешности измерений модуля коэффициента передачи в диапазоне от минус 70 до
10 дБ ±1,1 дБ, пределы допускаемой относительной погрешности измерений модуля
коэффициента отражения в диапазоне от минус 25 до 10 дБ ±0,9 дБ);
- антенна измерительная П6-23M (рег. № 24810-03) (диапазон частот от 1,0 до
18,0 ГГц, эффективная площадь 150 см
2
, пределы допускаемой относительной погрешности
эффективной площади ±20 %, КСВН входа 1,5);
- антенна измерительная П6-46 (рег. № 25857-03) (диапазон частот от 200 до 1000 МГц,
пределы допускаемой относительной погрешности коэффициента калибровки ±2 дБ, КСВН
входа антенны не более 2,5);
- комплект антенн измерительных рупорных П6-38 (рег. № 17562-98) (пределы
допускаемой относительной погрешности эффективной площади ±12 %, КСВН входа
не более 1,2).
Сведения о методиках (методах) измерений
«АнтеннаизмерительнаярупорнаяП6-59М.Руководствопоэксплуатации
ИУШЯ.464653.022 РЭ».
Нормативные и технические документы, устанавливающие требования к антеннам
измерительным рупорным П6-59М
ГОСТ Р 8.574-2000 ГСИ. Государственная система обеспечения единства измерений.
Государственная поверочная схемадля средств измерений плотности потока энергии
электромагнитного поля в диапазоне частот от 0,3 до 178, 4 ГГц
ГОСТ 13317-89ЭлементысоединенийСВЧтрактовизмерительныхприборов.
Присоединительные размеры
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ИУШЯ.464653.022 ТУ Антенна измерительная рупорная П6-59М. Технические условия
Лист № 4
Всего листов 4
Изготовители
Акционерное общество «Специальное конструкторское бюро радиоизмерительной
аппаратуры» (АО «СКБ РИАП»)
Юридический адрес: 603009, г. Нижний Новгород, пр. Гагарина, д. 174
Почтовый адрес: 603950, ГСП-1535, г. Нижний Новгород, пр. Гагарина, д. 174
ИНН 5261074599
Телефон/факс: 8(831)465-95-32
E-mail:
,
Акционерноеобщество«Нижегородскоенаучно-производственноеобъединение
имени М.В. Фрунзе» (АО «ННПО имени М.В. Фрунзе»)
Юридический адрес: 603009, г. Нижний Новгород, пр. Гагарина, д. 174
Почтовый адрес: 603950, ГСП-1535, г. Нижний Новгород, пр. Гагарина, д. 174
ИНН 5261077695
Телефон/факс: 8(831)465-15-87; 8(831)466-66-00
Е-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение «Главный научный метрологический центр Министерства обороны Российской
Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»)
Юридический (почтовый) адрес: 141006, г. Мытищи, Московская область, ул. Комарова,
д. 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению
испытаний средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
