Системы управления распределенные HOLLiAS MACS, ГРСИ 64133-16
Номер госреестра:
64133-16
Наименование СИ:
Системы управления распределенные
Обозначение типа:
HOLLiAS MACS
Производитель:
Фирма "HollySys (Asia Pacific) Pte Ltd.", Сингапур
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.06.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62494
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 16 от 10.01.2018 г.)
Системы управления распределённые HOLLiAS MACS
Назначение средства измерений
Системы управления распределённые HOLLiAS MACS (далее - системы HOLLiAS
MACS) представляют собой измерительно-вычислительные и управляющие комплексы,
предназначенные для измерений и измерительных преобразований выходных аналоговых
сигналов измерительных преобразователей в виде силы и напряжения постоянного
электрического тока, выходных сигналов от термопар и термопреобразователей сопротивления,
а также приёма и обработки дискретных и цифровых сигналов; регулирования на основе
измеренийпараметровтехнологическогопроцесса,выдачисигналовсигнализации,
формирования управляющих аналоговых и дискретных сигналов; отображения и хранения
информации на операторских станциях и станции сбора и хранения данных.
Описание средства измерений
Принцип действия систем HOLLiAS MACS заключается в непрерывном измерении
входных аналоговых сигналов, поступающих от различных измерительных преобразователей,
и их преобразовании в цифровые сигналы, на основе которых осуществляется индикация
и сигнализация, формирование выходных управляющих сигналов.
Системы HOLLiAS MACS реализуют следующие основные функции:
- измерениеиизмерительноепреобразованиевходныханалоговыхсигналов,
поступающих от следующих измерительных преобразователей (ИП): ИП с выходными
аналоговыми сигналами силы постоянного электрического тока в диапазоне от 4 до 20 мА,
термопар с номинальными статическими характеристиками преобразования по ГОСТ Р 8.585-2001
и термопреобразователей сопротивления с номинальными статическими характеристиками
преобразования по ГОСТ 6651-2009;
- формирование выходных управляющих аналоговых сигналов силы постоянного
электрического тока в диапазоне от 4 до 20 мА;
- прием и обработку входных дискретных и цифровых сигналов, формирование
выходных управляющих дискретных сигналов;
- отображение, регистрацию и хранение измерительной и системной информации;
- сигнализацию при отказе ИП и при выходе измеряемых параметров за установленные
пределы;
- передачу измерительной информации на удаленно расположенные устройства, в том
числе по сети Ethernet.
Состав системы HOLLiAS MACS, в зависимости от реализуемых функций:
- станции управления полем, представляющие собой узлы системы, включающие в себя
контроллеры, модули аналогового ввода/вывода, модули дискретного ввода/вывода, модули
SOE, модули импульсного ввода, коммуникационные модули, модули шины ввода/вывода,
блоки питания и панели распределения питания, монтажные платы для установки
контроллеров, терминальные базы для установки модулей ввода/вывода, кабельные линии
связи и другие компоненты;
- сети управления, по которым осуществляется передача данных: корпоративная сеть
управления MNET (предназначена для связи с системами управления корпоративного /
заводского уровня, и для предоставления информации через Интернет с контролем
безопасности), системная сеть SNET (обеспечивает взаимосвязь между узлами системы, имеет
различные варианты архитектуры и топологии сети, скорости передачи данных), сеть
управления технологическими процессами CNET (обеспечивает связь между контроллерами
и модулями ввода/вывода);
Лист № 2
Всего листов 8
- операторскиестанции-компьютеры,предоставляющиечеловеко-машинные
интерфейсы (ЧМИ) для контроля и управления рабочих режимов. Могут быть использованы
также в качестве станций связи, на которых установлено программное обеспечение связи
(например, Modbus, OPC), используемое для обмена данными со сторонними системами и
устройствами;
- инженерные станции - компьютеры для конфигурирования системы, используемые
также для загрузки скомпилированного проекта в операторскую станцию, станцию сбора
и хранения данных и станцию управления полем;
- станции сбора и хранения данных - компьютеры, обеспечивающие сбор данных,
архивирование и хранение данных.
Измерительные каналы (далее - ИК) систем HOLLiAS MACS строятся на базе
контроллеров K-CU01 и следующих модулей аналогового ввода/вывода:
- K-AI01 ─ 8-канальные модули, реализующие аналого-цифровое преобразование
входных сигналов силы постоянного электрического тока в диапазоне от 4 до 20 мА;
- K-AIH01 ─ 8-канальные модули, реализующие аналого-цифровое преобразование
входных сигналов силы постоянного электрического тока в диапазоне от 4 до 20 мА,
с поддержкой протокола HART;
- K-AI03 - 16-канальные модули, реализующие аналого-цифровое преобразование
входных сигналов силы постоянного электрического тока в диапазоне от 4 до 20 мА;
- K-AIH03 - 16-канальные модули, реализующие аналого-цифровое преобразование
входных сигналов силы постоянного электрического тока в диапазоне от 4 до 20 мА,
с поддержкой протокола HART;
- K-RTD01 ─ модули, реализующие аналого-цифровое преобразование сигналов
от термопреобразователей сопротивления по ГОСТ 6651-2009;
- K-TC01 ─ модули, реализующие аналого-цифровое преобразование сигналов
от термопар по ГОСТ Р 8.585-2001, а также входных сигналов напряжения постоянного
электрического тока;
- K-AO01 ─ модули, реализующие цифро-аналоговое преобразование в выходные
сигналы силы постоянного электрического тока в диапазоне от 4 до 20 мА;
- K-AOH01 ─ модули, реализующие цифро-аналоговое преобразование в выходные
сигналы силы постоянного электрического тока в диапазоне от 4 до 20 мА, с поддержкой
протокола HART.
Станции управления полем конструктивно могут быть смонтированы в напольных
электротехнических шкафах одностороннего или двустороннего обслуживания, настенного
монтажа и т.п., в зависимости от заказа.
Контроллеры(подваврезервированнойконфигурации)устанавливаются
на монтажную плату контроллера, на которую также устанавливаются модули K-BUS (по два
в резервированной конфигурации) шины ввода/вывода. Модули аналогового ввода/вывода
(по два в резервированной конфигурации) устанавливаются на терминальные базы, монтируемые
на DIN35 рейках.
В зависимости от типа используемого в конфигурации модуля K-BUS, различается
общее количество поддерживаемых контроллером блоков ввода/вывода, представляющих
собой терминальную базу с установленным на ней модулем ввода/вывода:
- модуль K-BUS03 реализует топологию подключения типа «шина». Поддерживается
до 30 блоков ввода/вывода;
- модуль K-BUS02 реализует топологию подключения типа «звезда». Поддерживается
до 60 блоков ввода/вывода. Также, имеется возможность подключения расширенного
интерфейса с поддержкой до 40 дополнительных блоков ввода/вывода.
Архитектура системы HOLLiAS MACS представлена на рисунке 1.
Внешний вид системы управления распределённой HOLLiAS MACS в части станции
управления полем (размещение в 2-х стороннем электротехническом шкафу) представлен на
рисунке 2.
Лист № 3
Всего листов 8

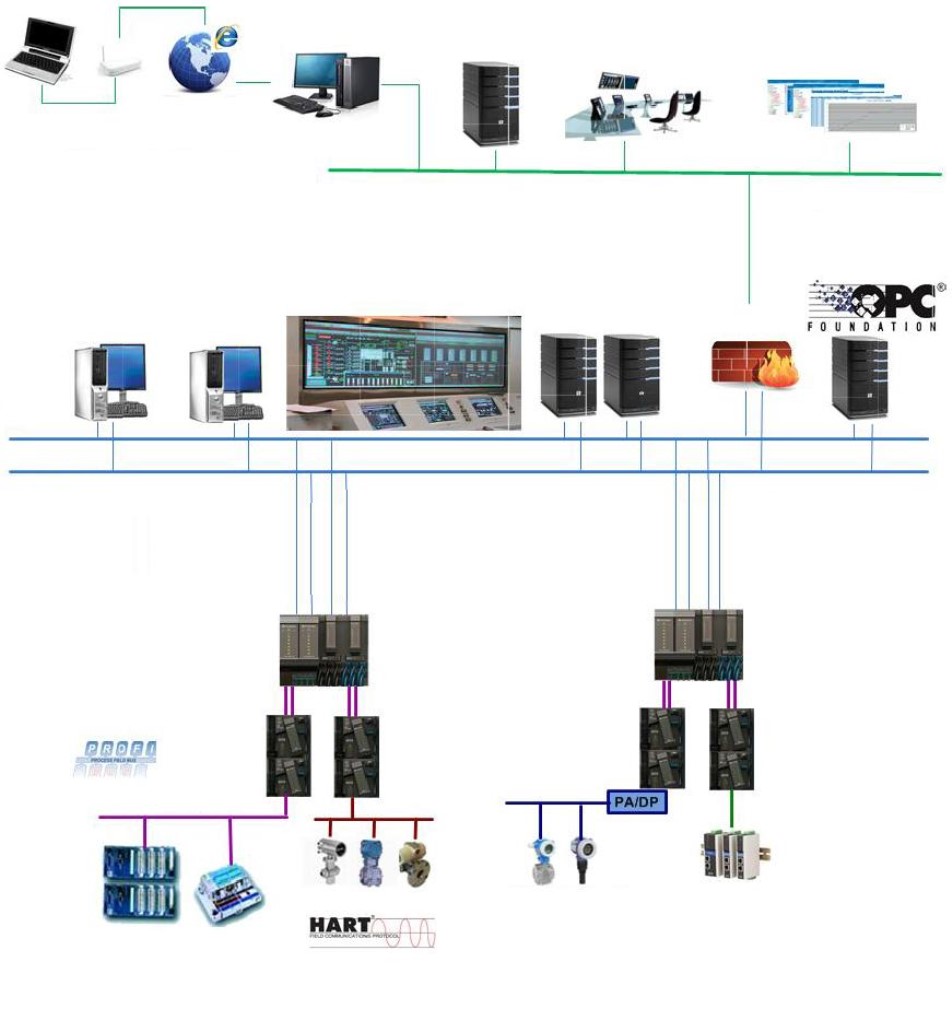

Рисунок 1 - Архитектура системы HOLLiAS MACS
Интернет
Вёб-сервер
База данных
Управляющий
персонал
Информационная
система
Корпоративная сеть управления (MNET)
Системная сеть (SNET)
Управляющая сеть (CNET)
Инженерная
станция
Операторская
станция
Станция
сбора и
хранения
данных
Брандмауэр
Сервер
Модули
ввода/вывода
Модули
ввода/вывода
Протокол
Profibus-DP
Протокол
MODBUS
Протокол
PA протокол
(Intelligent Pressure
Transmitter Instrument
Лист № 4
Всего листов 8
Программное обеспечение
Программное обеспечение (далее - ПО) систем HOLLiAS MACS имеет распределенную
структуру, использующую принцип многодоменного управления, обеспечивающего удобство
создания, расширения и реконструкции систем. Разработанное и поставляемое, как единый
программный пакет, ПО состоит из следующих основных программных компонентов,
обеспечивающих выполнение различных функций:
- компонент Управления конфигурированием, устанавливаемый на инженерной
станции и состоящий из следующих основных частей:
Project Center (Проектный центр) - компонент, используемый для развертывания
системы и управления конфигурированием системы в целом,
Graph Edit (Графический редактор) - инструмент создания и редактирования
графических дисплеев человеко-машинных интерфейсов,
AutoThink - инструмент конфигурирования станций управления полем (контроллеров)
системы,
Simulation - инструмент имитационного моделирования функционирования станций
системы в режиме реального времени;
- компонент Operator Online (Оператор в режиме реального времени), устанавливаемый
на операторской станции и обеспечивающий возможность оперативного контроля и управления;
- программное обеспечение станции сбора и хранения данных.
В процессе установки производится выбор компонентов ПО для установки на
оборудовании, в зависимости от его назначения (операторская станция, инженерная станция,
станция сбора и хранения данных). Компоненты «Version tool» и «View authorization
information» устанавливаются вне зависимости от выбора компонентов ПО, обеспечивая
контроль версий программного пакета и компонентов ПО, а также управление лицензиями и
правами доступа пользователей ПО.

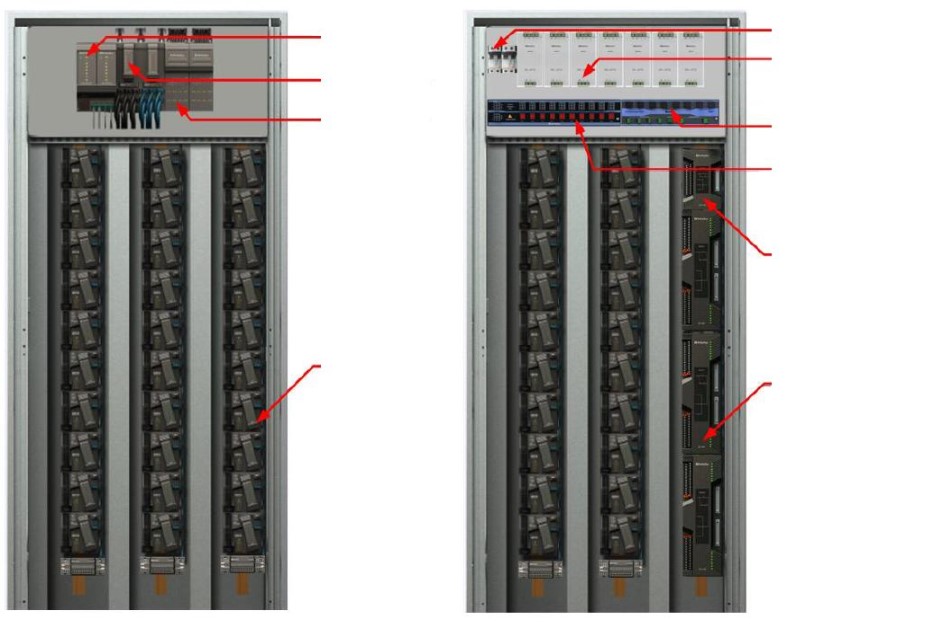

Рисунок 2 - Внешний вид системы HOLLiAS MACS в части станции управления полем
(размещение в 2-х стороннем электротехническом шкафу)
Контроллер
Модуль K-BUS
Плата
распределения
питания
Модули
ввода/вывода
Выключатель
вентилятора
Блоки питания
Платы
распределения
питания
Терминальная
база релейного
дискретного
ввода
Терминальная
база релейного
дискретного
вывода
Лист № 5
Всего листов 8
Установленные и встроенные программные компоненты ПО, в совокупности,
реализуют следующие основные функции:
- конфигурирование системы в целом и ее составных частей, включая разработку
человеко-машинногоинтерфейса,настройку правдоступапользователей,управление
лицензиями и авторизацией;
- конфигурированиесиспользованиемразличныхязыковпрограммирования,
редактирование, имитационное моделирование и наладку в режиме реального времени
алгоритмов контроллеров и станций системы;
- сбор и обработку входных данных и формирование выходных данных в соответствии
с пользовательскими алгоритмами;
- отображение на мониторах станций оперативной информации о функционировании
системы, включая аварийную сигнализацию и системные и диагностические события,
предоставление детального и обзорного отображения данных процесса на детальных дисплеях
и мнемосхемах, формирование трендов, автоматическое исполнение запланированных задач,
формирование и управление рапортами, информационными статистиками, журналами
и печатными формами;
- возможность частичного и полного резервирования аппаратных средств системы;
- связь узлов системы верхнего и нижнего уровня по сети Ethernet с использованием
закрытого промышленного протокола компании HollySys;
- возможность связи с полевыми устройствами по протоколам Profibus-DP или HART;
- связь со сторонними системами по протоколам OPC и Modbus.
В ПО систем HOLLiAS MACS защита от непреднамеренных и преднамеренных
несанкционированных изменений ПО (в том числе, его метрологически значимой части
и измеренных данных) осуществляется:
- автоматическим контролем целостности всех компонентов ПО;
- автоматическим контролем доступа к компонентам ПО и внесению изменений
в конфигурацию системы, согласно правам доступа пользователя;
- автоматическим ведением журнала событий и журнала сигнализаций;
- ограничением доступа к носителям и устройствам записи информации.
Степень защиты ПО систем HOLLiAS MACS от непреднамеренных и преднамеренных
несанкционированных изменений соответствует уровню защиты «средний» в соответствии
с Р 50.2.077-2014.
Метрологические характеристики (далее - МХ) систем HOLLiAS MACS нормированы
с учетом влияния на них ПО.
Идентификационные данные программного пакета HOLLiAS MACS приведены
в таблице 1.
Таблица 1 - Идентификационные данные ПО HOLLiAS MACS
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОHOLLiAS MACS
Номер версии (идентификационный номер)
ПОне ниже 6.5.2
Цифровой идентификатор ПО
По номеру версии и идентификационному
наименованию ПО
Номер версии и идентификационное
наименование программного пакета
Другие идентификационные данные,отображаются в левом верхнем углу видеокадра
если имеются компонента ПО «Version tool». На видеокадре
«Version tool» также отображаются версии, время
и даты модификации всех компонентов ПО
Лист № 6
Всего листов 8
Метрологические и технические характеристики
K-TC01
модуля
Пределы допускаемой
приведенной
погрешности при
% от диапазона
от -20 до +10 °С и
Таблица 2 - Метрологические характеристики модулей аналогового ввода-вывода систем
HOLLiAS MACS
Диапазоны преобразованийПределы допускаемой
аналоговых сигналов / приведенной
разрядность цифровых сигналовпогрешности при работе
Т
и
п
работе при температуре
п
ри
температу
р
е
На входеНа выходе
от +10 до +45 °С,
от +45 до +60 °С,
% от диапазона
от -200
преобразований
преобразований
K-AI01от 4 до 20 мА24 бит±0,10 ±0,25
K-AIH01 от 4 до 20 мА 24 бит ±0,10 ±0,25
K-AI03 от 4 до 20 мА 24 бит ±0,10 ±0,25
K-AIH03 от 4 до 20 мА 24 бит ±0,10 ±0,25
K-AO01
2)
12 бит от 4 до 20 мА ±0,20 ±0,35
K-AOH01
2)
12 бит от 4 до 20 мА ±0,20 ±0,35
Сигналы от термопреобразователей сопротивления:
Pt10, Pt100
(
α=
0,00385 °C
-1
):
16 бит±0,10±0,25
от -50
K-RTD01до +850 °С
Cu50, Cu100
(
α=
0,00428 °C
-1
):
16 бит±0,20±0,40
16 бит
до +150 °С
Сигналы от термопар
1)
:
K: от -215
до +1372 °С±0,10±0,20
J: от -150
до +1200 °С (без учёта погрешности (без учёта погрешности
E: от -220 канала компенсации канала компенсации
до +1000 °С
температуры холодного температуры холодного
S: от 0
спая)спая)
до +1768 °С
Сигналы напряжения постоянного тока:
от -100
до +100 мВ
16 бит±0,10±0,20
Примечания
1) пределы допускаемой абсолютной погрешности канала компенсации температуры
холодного спая составляет ±0,5 °С в диапазоне от -20 до +60 °С;
2) для модулей K-AO01 и K-AOH01 максимальная выходная нагрузка 800 Ом.
Таблица 3 - Основные технические характеристики систем HOLLiAS MACS
Наименование характеристикиЗначение
12
Питание от сети переменного тока:
- напряжение, Вот 176 до 264
- частота, Гц от 47 до 63
Лист № 7
Всего листов 8
2
от -20 до +60
от 5 до 95, без конденсации
1
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность окружающего воздуха, %
Условия хранения:
- температура окружающего воздуха, °С
- относительная влажность окружающего воздуха, %
от -40 до +70
от 5 до 95, без конденсации
Знак утверждения типа
наносится типографским методом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Обозначение
---
Количество
1 шт.
1 шт.
1 шт.
Таблица 4 - Комплектность систем HOLLiAS MACS
Наименование
Система управления распределённая HOLLiAS MACS
1)
Руководство по эксплуатации
Руководство оператора
______________
_
_
______
1)
- комплектация определяется заказом
Поверка
осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров,
измерительно-вычислительных, управляющих, программно-технических комплексов. Методика
поверки».
Основные средства поверки:
- калибратор-измерительИКСУ-260,регистрационныйномервФедеральном
информационном фонде № 35062-07;
- магазин электрического сопротивления ПрофКип Р4834-М1, регистрационный номер
в Федеральном информационном фонде № 52064-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемой системы HOLLiAS MACS с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам
управления распределённым HOLLiAS MACS
ГОСТ Р trial-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования
и методы испытаний
Техническая документация HollySys (Asia Pacific) Pte Ltd.
Изготовитель
HollySys (Asia Pacific) Pte Ltd., Сингапур
Адрес: 200 Pandan Loop, #08-01, Pantech 21 Singapore 128388
Телефон: +65 6777 0950
Факс: +65 6777 2730
Лист № 8
Всего листов 8
Заявитель
Закрытое акционерное общество «СТЕРХ-ИНТЕЛСЕРВИС»
(ЗАО «СТЕРХ-ИНТЕЛСЕРВИС»)
ИНН 7721211882
Юридический адрес: 109507, Россия, г. Москва, Ферганский пр., д. 10б, стр. 2
Фактический адрес: 109316, Москва, Остаповский пр., д. 5, стр. 1, этаж 2, офис 293
Телефон: +7 (495) 768-15-95; +7 (915) 255-05-44
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, Россия, г. Москва, ул. Озерная, д.46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 60527-15 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Кировская" | Нет данных | ОАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 66060-16 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Сковородино | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 18460-99 | Системы переносные вибродиагностические | Compacs-micro | НПЦ "Динамика", г.Омск | 1 год | Перейти |
| 51988-12 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 330 кВ "Баксан" | Нет данных | ОАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 15699-96 | Системы определения дефектов линий | К6Р-5 | НПП "Системы тестирования электрических линий" (СТЭЛЛ), г.Брянск | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
