Номер госреестра:
64124-16
Наименование СИ:
Вольтамперфазометры
Обозначение типа:
AnCom VAP
Производитель:
ООО "Аналитик ТелекомСистемы", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62485
об утверждении типа средств измерений
Лист № 1
Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вольтамперфазометры AnCom VAP
Назначение средства измерений
Вольтамперфазометры AnCom VAP (далее - ВАФ) предназначены для измерений
напряжения и силы постоянного и переменного тока (по всем гармоникам, с 1 до 50, а также на
первой гармонике), частоты периодического сигнала, углов сдвига фаз между напряжениями и
токами.
Описание средства измерений
Конструктивно ВАФ представляют собой носимые автономные малогабаритные
приборы, которые состоят из:
- приборного блока;
- планшетного компьютера;
- измерительных кабелей;
- комплектов измерения тока с токовыми клещами (в зависимости от варианта
исполнения).
Приборный блок выполнен из негорючего материала со степенью защиты оболочки IP20
и имеет три измерительных входа по напряжению и три измерительных входа по току, к
которым подключаются токовые клещи с пределом измерений до 30 А. Измерения силы тока
производятся токовыми клещами без разрыва цепи. Приборный блок имеет на передней панели
индикаторы «MODE», «LINK» и «POWER», а так же выключатель питания.
Приборный блок оснащен разъемом «FUNCTIONS» предназначенным для расширения
измерительных возможностей блока. Через данный разъем подключаются комплекты
измерения тока (в зависимости от комплекта поставки). Тип токовых клещей автоматически
распознается приборным блоком при подключении комплекта измерения тока к приборному
блоку.
Комплект поставки ВАФ может включать в себя комплекты для измерения тока с
токовыми клещами:
- «/30AC», токовые клещи ТК-30AC-A (B, C) - для измерений силы переменного тока в
диапазоне до 30 А, 3 шт.;
- «/800AC», комплект измерения тока с токовыми клещами ТК-800AC-A (B, C) (3 шт.) -
для измерений силы переменного тока в диапазоне до 800 А;
- «/2000AC», комплект измерения тока с токовыми клещами ТК-2000AC-A (B, C) (3 шт.)
- для измерений силы переменного тока в диапазоне до 2000 А;
- «/200DC», комплект измерения тока с токовыми клещами ТК-200DC - для измерений
силы постоянного тока в диапазоне до 200 А.
Вседополнительныекомплекты,поставляемыевместесВАФ,проходят
индивидуальную настройку при выпуске из производства, и им присваивается одинаковый с
приборным блоком заводской номер.
ВАФ поддерживает схемы подключения: трехфазная четырехпроводная (звезда),
трехфазная трехпроводная (треугольник и Арона), однофазная двухпроводная, постоянный ток
и напряжение, «прозвонка» электрической цепи.
Приборный блок выполнен в изолированном корпусе из ударопрочной пластмассы.
Электропитание ВАФ обеспечивается от встроенного аккумуляторного источника питания
постоянного тока или комплектного источника питания с номинальным выходным
напряжением постоянного тока 5 В. Источник питания должен подключаться к сети питания
переменного тока. Автономность приборного блока при полном заряде встроенного Li-ion
аккумулятора не менее 24 часов. Зарядка приборного блока осуществляется посредством порта
Лист № 2
Всего листов 12
USB-mini type B, расположенного на передней панели приборного блока, через комплектный
источник питания.
Принципдействиясредстваизмеренийоснованнапрямомизмерениивсех
сформированных сигналов, которые послепреобразования вАЦП поступают на
микроконтроллер, осуществляющий управление режимами работы прибора, обработку
поступающих сигналов и выдачу результатов измерений на внешний интерактивный
индикатор. В качестве интерактивного индикатора ВАФ используется планшетный компьютер
с операционной системой Android версии не ниже 4.0. Связь приборного блока с планшетным
компьютером организуется по радиоканалу Bluetooth с допустимым удалением не более
6 метров.
ВАФ применяется для настройки и контроля измерительных трансформаторов тока и
напряжения, контроля качества электрической энергии в области электроэнергетики. Для
проверкиправильностивыполненияфазочувствительныхсхемрелейнойзащитыи
противоаварийной автоматики прибор отображает векторную диаграмму токов и напряжений
первой гармоники по трем фазам с проверкой порядка чередования фаз.
ВАФ производит измерения в ручном и автоматическом режиме, представляет
результаты в графической и табличной формах, сопоставляет результаты с заданными нормами.
Результаты измерений предоставляются на интерактивном индикаторе (планшетный
компьютер) в виде значений измеряемых параметров и фазовой диаграммы,
запасов/превышений по заданным нормам, осциллограмм, временных диаграмм, спектров
напряжений и trial.
ВАФ обеспечивает создание, сохранение и последующие загрузки пользовательских
настроек ВАФ, характерных для требуемых измерительных задач.
ВАФ обеспечивает накопление получаемых результатов измерений и значений
параметров настройки в базе данных, что позволяет посредством персонального (планшетного)
компьютера выводить результаты на экран и бумажный носитель, осуществлять вторичную
обработку, сохранять в долговременной памяти. Маркировка ВАФ выполнена в соответствии с
ГОСТ 14192-96.
Внешний вид приборного блока и комплектов измерения тока c указанием мест
нанесения знака утверждения типа и защиты от несанкционированного доступа в виде
пломбировки корпусов, приведены на рисунках 1-7.
Рисунок 1 - Внешний вид приборного блока и планшетного компьютера
Лист № 3
Всего листов 12

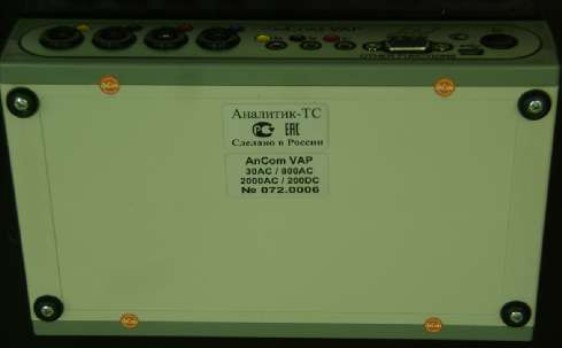

Рисунок 3 - Места пломбировки и нанесения знака утверждения типа
на корпусе приборного блока

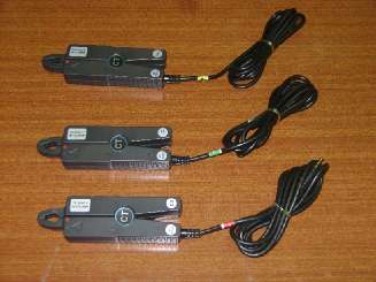

Рисунок 4 - Комплект измерения тока с
токовыми клещами ТК-30AC-A (В, С)
«/30AC»

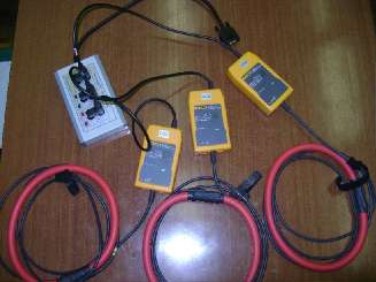

Рисунок 6 - Комплект измерения тока с
токовыми клещами ТК-2000AC-A (В, С)
«/2000AC»

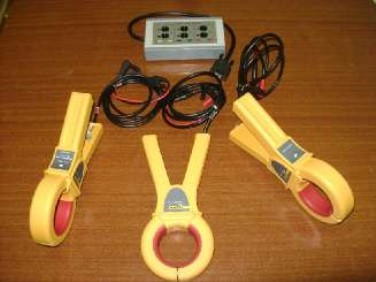

Рисунок 5 - Комплект измерения тока с
токовыми клещами ТК-800AC-A (В, С)
«/800AC»

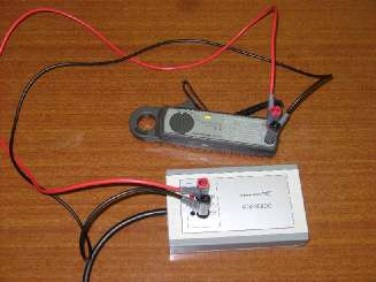

Рисунок 7 - Комплект измерения тока
с токовыми клещами ТК-200DC
«/200DC»
Рисунок 2 - Внешний вид приборного блока
Место
нанесения
знака
утверждения
типа
Места
пломбировки
Лист № 4
Всего листов 12
Для сохранности и удобства в работе, ВАФ комплектуется сумкой функциональной на
магнитах - для крепления ВАФ к объекту измерений. Для транспортировки приборного блока,
планшетногокомпьютера,комплектовизмерениятока,принадлежностей-ВАФ
комплектуется сумкой транспортной.
Программное обеспечение
Программное обеспечение (ПО) ВАФ представляет собой приложение, устанавливаемое
на планшетный компьютер, а так же специализированное ПО «vap.dfu», устанавливаемое в
приборный блок при его изготовлении и содержащее метрологически значимую часть.
Планшетный компьютер с установленным приложением используется в качестве
интерактивного индикатора и должен удовлетворять следующим требованиям: ОС Android
версии 4.0 и выше, разрешение экрана (1024 х 600) пикселей и выше, беспроводная связь
Bluetooth.
ПО приборного блока представляет собой программный продукт в виде прошиваемых в
программируемые микросхемы специальных программ при его изготовлении, которые
осуществляют управление всеми его элементами, математическую обработку входных сигналов
и организует связь с планшетным компьютером через интерфейс Bluetooth. Любые изменения
специализированного ПО без нарушения целостности конструкции приборного блока и его
пломб невозможны.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в
таблице 1.
MD5
Значение
vap.dfu
f1.XX
73A22DDDAF423A813E89F50799360952
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
ПО
Метрологически значимая часть ПО и измеренные данные достаточно защищены с
помощью специальных средств защиты от несанкционированного пользования. Уровень
защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты
«Высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики
1. Приборный блок
Диапазон измерений частоты периодического сигнала на первой гармонике опорного
канала фазы A (U
A
или I
A
), Гц ...................................................................................от 42,5 до 57,5.
Пределы допускаемой основной погрешности измерений частоты периодического
сигнала на первой гармонике опорного канала фазы A (U
A
или I
A
)
1
, Гц ............................±0,01.
ДиапазонизмеренийугловмеждунапряжениемфазыAинапряжениями
фаз B и C,°..........................................................................................................................от 0 до 360.
Пределы допускаемой основной погрешности измерений углов между напряжением
фазы A и напряжениями фаз B и C
2
, °: ......................................................................................±0,1.
Диапазон измерений и пределы допускаемой основной погрешности измерений
напряжения постоянного тока приведены в таблице 2:
1
При условии U
A
> 100 мВ или I
A
> 100 mА.
2
При условии U > 60 мВ и U < 750 В на каждой из измеряемых фаз, измерение углов производится только между
напряжениями и токами первой гармоники
Лист № 5
Всего листов 12
Диапазон измерений, В
Таблица 2
От 0,014 до 0,08 включ.
От 0,08 до 0,8 включ.
От 0,8 до 8 включ.
От 8 до 80 включ.
От 80 до 750 включ.
Пределы допускаемой основной абсолютной
погрешности измерений напряжения постоянного
тока, В
±0,002
±0,0016
±0,016
±0,16
±1,5
погрешности
и C первой
Диапазон измерений и пределы допускаемой основной абсолютной
измерений действующих значений напряжения переменного тока фаз А, B
гармоники и с 1 по 50 гармонику приведены в таблице 3
Диапазон измерений, В
Таблица 3
От 0,01 до 0,6 включ.
От 0,6 до 6 включ.
От 6 до 60 включ.
От 60 до 750 включ.
Пределы допускаемой основной абсолютной
погрешности измерений, В
±0,018
±0,042
±0,06
±0,75
Диапазон измерений действующих значений напряжения переменного тока фаз А, B и C
(на первой гармонике) для прямой, обратной и нулевой последовательности, В.....от 0 до 330;
Пределы допускаемой основной абсолютной погрешности измерений действующих
значений напряжения переменного тока фаз А, B и C (на первой гармонике) для прямой,
обратной и нулевой последовательности, В............................................................................±0,66.
2. Приборный блок с комплектом измерения силы переменного тока «/30AC»
Диапазон измерений и пределы допускаемой основной абсолютной погрешности
измерений силы переменного тока фаз А, B и C (на первой гармонике) для прямой, обратной и
нулевой последовательности приведены в таблице 4.
Таблица 4
Диапазон измерений, А
От 0,005 до 0,04
3
включ.
От 0,04 до 1 включ.
От 1 до 30 включ.
Пределы допускаемой основной абсолютной
погрешности измерений, А
±0,0009 для I1
(1)
, I2
(1)
±0,015 для I0
(1)
±0,015
±0,45
Пределы допускаемой основной абсолютной погрешности измерений угла фазового
сдвига между напряжением и током, °:
- для прямой последовательности................................................................................... ±0,5;
- для обратной и нулевой последовательности................................................................ ±3.
Пределы допускаемой основной абсолютной погрешности измерений коэффициента
несимметрии напряжения по нулевой и обратной последовательности (в диапазоне измерений
от 0,4 до 20)...................................................................................................................................±0,3.
3
В случае, если хотя бы одно из измеряемых значений силы переменного тока находится в пределах измерений I
< 0,04 А. В случае если любое из I < 0,005 А, то погрешность не нормируется.
Лист № 6
Всего листов 12
Пределы допускаемой основной относительной погрешности измерений полного
сопротивления, активной и реактивной составляющей полного сопротивления, %:
- при Z>125/I и I > 5 мА..................................................................................................... ±4;
- при Z>125/I и 1 мА < I < 5 мА .......................................................................................±15;
- при Z<=125/I....................................................................................................................±5/I,
где:
Z - модуль полного сопротивления;
I - измеряемое значение силы переменного тока.
Диапазон измерений активной мощности на первой гармонике прямой, обратной и
нулевой последовательностей............................................................от 0,05·I
max
·U
max
до I
max
·U
max
,
где:
I
max
= 30 А - максимально измеряемое значение силы переменного тока;
U
max
= 750 В - максимально измеряемое значение напряжения переменного тока.
Пределы допускаемой абсолютной погрешности измерений активной мощности на
первой гармонике прямой, обратной и нулевой последовательностей..................±0,02·I
max
·U
max
Диапазон измерений коэффициента мощности (cosφ) и коэффициента реактивной
мощности (tgφ) первой гармоники и с 1 по 50 гармонику (по каждой фазе и
суммарно) ..................................................................................................от минус 1,0 до плюс 1,0;
Пределы допускаемой погрешности измерений коэффициента мощности (cosφ) и
коэффициента реактивной мощности (tgφ) первой гармоники и с 1 по 50 гармонику
(по каждой фазе и суммарно)
4
..................................................................................................±0,03;
Пределы допускаемой основной относительной погрешности измерений активной
электрической мощности первой гармоники и с 1 по 50 гармонику (по каждой фазе и
суммарная):
- при коэффициенте мощности K
Р/S
= 1 .....................................................................±0,5 %;
- при коэффициенте мощности K
Р/S
= 0,5L…1…0,5C..............................................±1,0 %;
- при коэффициенте мощности K
Р/S
= 0,2C…1…0,2L............±[1,0 + 0,1·((P
max
/P) - 1)] %,
где:
P
max
= I
max
· U
max
= 30 А · 750 В = 22500 Вт - максимально измеряемое значение активной
электрической мощности;
P - измеренное значение активной электрической мощности;
K
Р/S
= P/S - коэффициент мощности (отношение активной мощности к полной).
Пределы допускаемой основной относительной погрешности измерений реактивной
электрической мощности первой гармоники и с 1 по 50 гармонику (по каждой фазе и
суммарная):
- при коэффициенте мощности K
Р/S
= 0,45L…0…минус 0,45C;
K
Р/S
= 0,45C…0…минус 0,45L................................................................................................±1,0 %;
- при коэффициенте мощности K
Р/S
= 0,86L…0…минус 0,86C;
K
Р/S
= 0,86C…0…минус 0,86L................................................................................................±2,0 %;
где L - нагрузка индуктивного характера,
С - нагрузка емкостного характера.
Пределы допускаемой основной относительной погрешности измерений полной
электрической мощности первой гармоники и с 1 по 50 гармонику (по каждой фазе и
суммарная):
- в диапазоне измерений от 0,05·I
max
·U
max
до 0,1·I
max
·U
max
.....................................±2,0 %;
- в диапазоне измерений от 0,1·I
max
·U
max
до I
max
·U
max
.............................................. ±1,0 %.
Диапазонизмеренийкоэффициентаискажениясинусоидальностикривой
напряжения и коэффициента гармонической составляющей напряжения со 2 по 50
гармоники, %...................................................................................................................от 0,2 до 30;
4
Нормируется в диапазоне измерений от 0,05·I
max
·U
max
до I
max
·U
max
Лист № 7
Всего листов 12
Пределы допускаемой основной погрешности измерений коэффициента искажения
синусоидальности кривой напряжения и коэффициента гармонической составляющей
напряжения со 2 по 50 гармоники:
- в диапазоне измерений от 0,2 до 1 %.........................................................................±0,05;
- в диапазоне измерений от 1 до 30 %.......................................................................... ±5 %.
Диапазонизмеренийкоэффициентаискажениясинусоидальностикривой
силытокаи коэффициента гармонической составляющейтокасо2 по50
гармоники, %...................................................................................................................от 0,3 до 50;
Пределы допускаемой основной погрешности измерений коэффициента искажения
синусоидальности кривой силы тока и коэффициента гармонической составляющей тока со 2
по 50 гармоники:
- в диапазоне измерений от 0,3 до 1 %.........................................................................±0,05;
- в диапазоне измерений от 1 до 50 %...........................................................................±5 %.
3. Приборный блок с комплектами измерения силы переменного тока «/30AC»,
«/800AC» и «/2000AC»
Диапазон измерений и пределы допускаемой основной погрешности измерений
действующих значений токов фаз А, B и C первой гармоники и с 1 по 50 гармонику приведены
в таблице 5.
Вид комплекта измерения
тока с токовыми клещами
Диапазон измерений, А
«/30AC»(токовыеклещи
ТК-30AC-A (B, C))
От 30 до 800 включ.
±3,0 %
«/2000AC» (токовые клещи
ТК-2000AC-A (B, C))
±2,0 %
Таблица 5
Пределы допускаемой основной
погрешности измерений
действующих значений фазных
токов
±0,00033 А
От 0,005 до 0,04 включ.
От 0,04 до 1 включ.
От 1 до 30 включ.
±0,005 А
±0,15 А
«/800AC»(токовыеклещи
ТК-800AC-A (B, C))
От 2 до 20 включ.
От 20 до 200 включ.
От 200 до 2000 включ.
Диапазон измерений и пределы допускаемой основной абсолютной погрешности
измерений углов между напряжениями и токами одноименных фаз; напряжением фазы A и
токами фаз A, B и C; током фазы A и напряжениями фаз A, B и C на первой гармонике
5
приведены в таблице 6.
5
При U
A
> 60 мВ
Лист № 8
Всего листов 12
Вид комплекта измерения
тока с токовыми клещами
Диапазон измерений, А
«/30AC»(токовыеклещи
ТК-30AC-A (B, C))
«/2000AC» (токовые клещи
ТК-2000AC-A (B, C))
Таблица 6
Пределы допускаемой основной
абсолютной погрешности
измерений углов между
напряжениями и токами, °
От 0,001 до 0,005 включ. ±3
От 0,005 до 0,04 включ. ±1
От 0,04 до 30 включ.±0,5
«/800AC»(токовыеклещи
ТК-800AC-A (B, C))
От 30 до 800 включ.±1
От 2 до 20 включ.
От 20 до 200 включ.±1
От 200 до 2000 включ.
Диапазон измерений и пределы допускаемой основной абсолютной погрешности
измерений углов между током фазы A и токами фаз B и C на первой гармонике приведены в
таблице 7.
Вид комплекта измерения
тока с токовыми клещами
Диапазон измерений, А
«/30AC» (токовые клещи
ТК-30AC-A (B, C))
От 30 до 800 включ.
±2
«/2000AC» (токовые клещи
ТК-2000AC-A (B, C))
±2
Таблица 7
Пределы допускаемой основной
абсолютной погрешности
измерений углов между токами, °
±6
От 0,001 до 0,005 включ.
От 0,005 до 0,04 включ.
От 0,04 до 30 включ.
±2
±1
«/800AC» (токовые клещи
ТК-800AC-A (B, C))
От 2 до 20 включ.
От 20 до 200 включ.
От 200 до 2000 включ.
4. Приборный блок с комплектом измерения силы постоянного тока «/200DC»
Диапазон измерений и пределы допускаемой основной абсолютной погрешности
измерений силы постоянного тока приведены в таблице 8.
Диапазон измерений, А
Пределы допускаемой основной абсолютной
погрешности измерений силы постоянного тока, А
Таблица 8
От 0,04 до 0,4 включ.
От 0,4 до 4 включ.
От 4 до 40 включ.
От 40 до 100 включ.
От 100 до 200 включ.
±0,02
±0,2
±0,8
±15
±22
Лист № 9
Всего листов 12
5. Общие характеристики
Пределы допускаемой дополнительной погрешности измерений напряжения и силы
постоянного тока и действующих значений напряжения и силы переменного тока фаз А, B и C
(по всем гармоникам, от 1 до 50, а также на первой гармонике), углов сдвига фаз от изменения
температуры окружающего воздуха составляет ±(0,5 от основной погрешности) на каждые
10 °С изменения температуры.
Пределы допускаемой дополнительной погрешности измерений частоты от изменения
температуры окружающего воздуха составляет ±(0,1 от основной погрешности) на каждые
10 °С изменения температуры.
Время установления рабочего режима (при условии установления соединения
приборного блока с планшетным компьютером), с..................................................................... 10.
Электрическая ёмкость каждого измерительного входа напряжения на частоте 100 Гц,
пФ, не более..................................................................................................................................... 30;
Входное сопротивление для каждого измерительного входа напряжения по отношению к
нейтрали, МОм.........................................................................................................................1±0,03;
Входное сопротивление trial двумя любыми измерительными входами напряжения,
МОм...........................................................................................................................................2±0,06;
Электрическое сопротивление изоляции приборного блока ВАФ, МОм, не менее.... 2,6.
Электрическая прочность изоляции приборного блока ВАФ выдерживает без пробоя в
течение 1 минуты испытательное напряжение, кВ..................................................................... 2,2.
Электрическая прочность изоляции токовых клещей выдерживает без пробоя в течение
1 минуты испытательное напряжение, указанное в таблице 9.
Тип клещей
Таблица 9
корпуса токовых клещей
Изоляция между контактами магнитопровода и
соединенных выходных
(обернуты фольгой), кВ
контактов проводников
токовых клещей, кВ
ТК-30AC-A (B, C)
ТК-800AC-A (B, C)
ТК-2000AC-A (B, C)
ТК-200DC-A
4,0 0,9
5,55 0,9
5,55 0,9
4,0 0,9
По условиям эксплуатации в части климатических и механических воздействий ВАФ
удовлетворяет требованиям группы 4 ГОСТ 22261-94.
Мощность, потребляемая каждой цепью измерений напряжения фазы по отношению к
нейтрали, В·А, не более................................................................................................................. 0,7.
Вход ВАФ выдерживает при измерении силы тока токовыми клещами ТК 30AC -
перегрузку силы переменного тока до 60 А.
По защите от поражения электрическим током выполняется соответствие:
- приборный блок, токовые клещи для измерения постоянного тока до 200А
ТК-200DC-A - ГОСТ 12.2.091-2012, категория монтажа (категория перенапряжения) II
(САТ. II), класс защиты от поражения электрическим током II по ГОСТ Р МЭК 536-94;
- токовые клещи для измерения переменного тока до 30 А ТК-30AC-A (B, C); до 800 А
ТК-800AC-A (B, C) и до 2000 А ТК-2000AC-A (B, C) - ГОСТ 12.2.091-2012, категория
монтажа (категория перенапряжения) - III (САТ. III), класс защиты от поражения
электрическим током II по ГОСТ Р МЭК 536-94;
ВАФ соответствует требованиям безопасности по ГОСТ 12.2.091-2012, а также
требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования».
Лист № 10
Всего листов 12
ВАФвчастиэлектромагнитнойсовместимостисоответствуеттребованиям
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Средняя наработка на trial (То) прибора, ч, не менее .............................................10000.
Гамма-процентный срок службы прибора Тсл (γ), при γ = 95 %, лет, не менее..........10.
Масса приборного блока (без упаковки), кг, не более....................................................0,6;
Масса приборного блока в транспортной таре (сумка или чемодан) с комплектом
принадлежностей и планшетным компьютером, кг, не более......................................................4;
Габаритные размеры приборного блока, мм, не более:
- длина.................................................................................................................................200;
- ширина ...............................................................................................................................41;
- высота...............................................................................................................................119.
Параметры питания при автономной работе:
- напряжение питания постоянного тока (от встроенного Li-ion аккумулятора), В....3,8;
- длительность автономной работы, ч, не менее..............................................................24;
Параметры питания от сети переменного тока:
- напряжение питания от сети переменного тока, В.....................................от 187 до 242;
- частота напряжения питания от сети переменного тока, Гц.................................50±2,5;
- коэффициент нелинейных искажений, %, не trial ......................................................10;
Мощность, потребляемая от сети переменного тока источником питания с
подключенным ВАФ в рабочем состоянии, Вт, не более ..........................................................10;
Длительность зарядки (при выключенном приборном блоке), ч, не более...................15.
Условия эксплуатации:
- температура окружающей среды, °С ......................................... от минус 20 до плюс 55;
- атмосферное давление, кПа .........................................................................от 70 до 106,7;
- относительная влажность воздуха при температуре до плюс 30 °C, % .................до 90.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и формуляр типографским
способом и на корпус приборного блока методом гравировки.
Комплектность средства измерений
Комплект поставки ВАФ приведен в таблице 10.
Таблица 10
НаименованиеОбозначение
Кол-во,
шт.
Примечание
Приборный блок
Android Планшет
Кабель измерения напряжения
VAP1
Определяется
производителем1
планшета.
КИ20-A1
Зажим «крокодил»
Кабель измерения сопротивления
Источник питания
Кабель USB
КИ20-B1
КИ20-C1
КИ20-N1
П71
П83
КИ211
VAP-ИП-5В/USB1
USB-A/Bmini1
Лист № 11
Всего листов 12
Наименование
Обозначение
Примечание
Сумка функциональная
Коробка транспортная картонная
Кол-во,
шт.
1
1
Сумка транспортная (или чемодан)
1
Формуляр
1
Руководство по эксплуатации
-
Методика поверки
-
Дистрибутив ПО
VAP-СФ
VAP-КТ
VAP-СТ
(или VAP-ЧТ)
4221-072-11438828-
14ФО
4221-072-11438828-
14РЭ
4221-072-11438828-
14МП
VAP_PXXX.apk
-
в памяти
планшетного
компьютера
Дополнительный комплект поставки с комплектом измерения тока «/30AC»
Токовые клещи для измерения
переменного тока до 30 А
ТК-30AC-A 1
ТК-30AC-B 1
ТК-30AC-C1
Дополнительный комплект поставки с комплектом измерения тока «/800AC»
Адаптер токовых клещей
Токовые клещи для измерения
переменного тока до 800 А
Сумка транспортная
АТК-800AC1
ТК-800AC-A
1
ТК-800AC-B
1
ТК-800AC-C
1
VAP-СТ
1
Дополнительный комплект поставки с комплектом измерения тока «/2000AC»
Адаптер токовых клещей
Токовые клещи для измерения
переменного тока до 2000 А
Сумка транспортная
АТК-2000AC1
ТК-2000AC-A
1
ТК-2000AC-B
1
ТК-2000AC-C
1
VAP-СТ
1
Дополнительный комплект поставки с комплектом измерения тока «/200DC»
АТК-200DC1
ТК-200DC-A1
Адаптер токовых клещей
Токовые клещи для измерения
постоянного тока до 200 А
Сумка транспортная
VAP-СТ1
Поверка
осуществляется в соответствии с документом 4221-072-11438828-14МП «Вольтамперфазометр
AnCom VAP. Методика поверки», утвержденным начальником ФГБУ «ГНМЦ» Минобороны
России 23 декабря 2015 года.
Место нанесения знака поверки на корпус приборного блока не предусмотрено.
Знак поверки наносится на свидетельство о поверки и на титульный лист формуляра
типографским способом.
Основные средства поверки:
-калибраторпеременноготокаРесурс-К2М(рег.№31319-12):диапазон
воспроизведения частоты периодического сигнала от 45 до 65 Гц, пределы допускаемой
абсолютной погрешности воспроизведения ±0,003 Гц; диапазон воспроизведения действующих
значений фазного напряжения от 0,01·U
ном
до 1,44·U
ном
, пределы допускаемой относительной
Лист № 12
Всего листов 12
погрешностивоспроизведениядействующихзначенийфазногонапряжения
±(0,03+0,01· (|U
ном
/U - 1|)) %, где U
ном
- номинальное значение установленного напряжения,
диапазон воспроизведения действующих значений фазного тока от 0,001·I
ном
до 1,5·I
ном
,
пределы допускаемой относительной погрешности воспроизведения действующих значений
фазного тока ±(0,03 + 0,003· (|I
ном
/I - 1|)) %, где I
ном
- номинальное значение установленного
тока, диапазон фазовых углов между фазными напряжениями основной частоты от
минус 180 до 180 °;
- калибратор многофункциональный FLUKE 5522A (с токовой катушкой 5500A/COIL)
(рег. № 51160-12): диапазон воспроизведения напряжения постоянного тока от 0,033 до 1020 В,
пределыдопускаемойабсолютнойвоспроизведениянапряженияпостоянноготока
U·18
-6
+ 2 мкВ, диапазон воспроизведения силы постоянного тока от 0,033 до 20,5 А (с токовой
катушкой 5500A/COIL - до 1025 А), пределы допускаемой относительной погрешности
воспроизведения силы постоянного тока от 1·10
-2
до 1·10
-1
%.
Сведения о методиках (методах) измерений
4221-072-11438828-14 РЭ «Вольтамперфазометры AnCom VAP. Руководство по
эксплуатации»
Нормативныеитехническиедокументы,устанавливающиетребованияк
вольтамперфазометрам AnCom VAP
1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
2 ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений
времени и частоты».
3 ГОСТ Р 8.648-2015 «ГСИ. Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот от 1·10
-2
до 2·10
9
Гц».
4 ТУ 4221-072-11438828-14. Вольтамперфазометры AnCom VAP. Технические условия.
Изготовитель
Обществосограниченнойответственностью«АналитикТелекомСистемы»
(ООО «Аналитик-ТС»)
Юридический (почтовый) адрес: 125424, г. Москва, Волоколамское шоссе, д. 73
ИНН 7719025656
Телефон/факс: (495) 775-60-11; Е-mail:
Испытательный центр
Федеральноегосударственноебюджетноеучреждение«Главныйнаучный
метрологический центр» Министерства обороны Российской Федерации
(ФГБУ «ГНМЦ» Минобороны России)
Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 52691-13 | Вольтамперфазометры цифровые | М4185 | ООО "БрисЭнерго", г.Москва | 1 год | Перейти |
| 13389-92 | Приборы электроизмерительные комбинированные (вольтамперфазометры) | 4303 | ОАО "Электроизмеритель", Украина, г.Житомир | 2 года | Перейти |
| 33521-06 | Вольтамперфазометры | ПАРМА ВАФ®-Т | ООО "Парма", г.С.-Петербург | 2 года | Перейти |
| 63887-16 | Вольтамперфазометры | ПАРМА ВАФ® -А(С) | ООО "Парма", г.С.-Петербург | 4 года | Перейти |
| 49568-12 | Вольтамперфазометры | MI 2230 | Фирма "METREL d.d.", Словения | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
