Номер госреестра:
64113-16
Наименование СИ:
Калибраторы давления
Обозначение типа:
FCO560
Производитель:
Фирма "Furness Controls Limited", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62473
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы давления FCO560
Назначение средства измерений
Калибраторы давления FCO560 (далее по тексту - калибраторы) предназначены для
измерений разности давлений газов, напряжения и силы постоянного тока.
Описание средства измерений
Принцип действия калибратора состоит в измерении давления с помощью емкостного
дифференциального преобразователя. При воздействии давления на мембрану происходит
изменение электрической емкости. Электрический сигнал передается на микроконтроллер и
преобразуется в цифровой код. Принцип действия калибратора при измерении напряжения и
силыпостоянноготокаоснованнааналого-цифровомпреобразованиипараметров
электрических сигналов в цифровой код и передаче его в микроконтроллер, управляющий
работой калибратора.
Калибратор выполнен в виде портативного переносного прибора, на лицевой панели
которого размещены: кнопки управления меню, четыре функциональные кнопки и кнопка
питания; USB-B и USB-A для соединения калибратора с ПК, с внешним оборудованием и карты
памяти; четыре электрических разъема для подключения внешних устройств (внешнего
оборудования, датчиков температуры, давления и термометра сопротивления Pt100); штуцеры
подачи давления; жидкокристаллический дисплей со светодиодной фоновой подсветкой. На
дисплее отображается измеряемая разность давлений, а так же могут быть отображены
минимальные и максимальные значения давлений, график изменений давлений, значения тока
и напряжения. Измеренные значения сохраняются в памяти прибора.
Электропитание калибратора осуществляется от сетевого блока питания (адаптера).
Калибратор можно оснастить встроенным аккумулятором, обеспечивающим более 8 часов
автономной работы при нормальной эксплуатации и полном заряде.
В корпус калибратора может встраиваться воздушный насос, который позволяет
задавать (генерировать) необходимое давление.
В комплект поставки могут быть включены: комплект стандартных трубок Пито и
элементов ламинарного расхода, а также внешних датчиков температуры, использование
которых позволит определять величины, функционально связанные с давлением: скорость
потока, объемный расход, массовый расход и т.д.
Калибратор может быть оборудован встроенным датчиком абсолютного давления.
Применение дополнительно заказанных кабелей RS-232C или USB-B позволит
передавать результаты измерений на ПК или принтер.

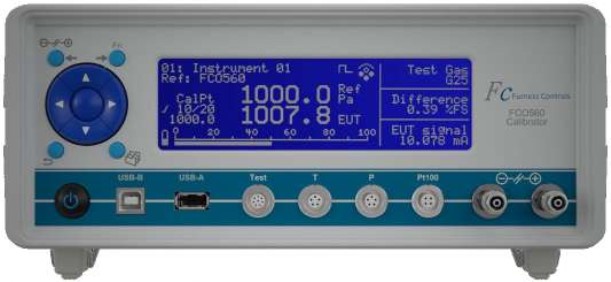

Общий вид и место нанесения знака поверки калибратора приведены на рисунке 1.
место знака
поверки
Рисунок 1 - Общий вид калибратора давления FCO560
Лист № 2
Всего листов 4
Программное обеспечение
Калибраторывыполненынабаземикропроцессора,встроенноепрограммное
обеспечение (ПО) которого разработано изготовителем специально для решения задач
управления работой приборов. ПО выполняет следующие функции: управление работой
калибратора; взаимодействие с пользователем; преобразование аналоговых сигналов в
цифровой код; преобразование цифрового кода в аналоговый; управление, обработка и
хранение результатов измерений.
Идентификационные данные ПО представлены в таблице 1.
Номер версии (идентификационный номер) ПО
не ниже X560A03E
Цифровой идентификатор ПО
не доступен
Таблица 1
Идентификационные данные (признаки) ПОЗначение
Идентификационное наименование ПОFCO560
Информация о номере версии ПО отображается на дисплее при включении
калибратора.
Уровень защиты ПО калибраторов от преднамеренных или непреднамеренных
изменений - средний в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Основные метрологические характеристики калибратора представлены в таблице 2.
Наименование характеристики
Значение характеристики
4; 40; 400
Пределы дополнительной погрешности, вызванной
изменением температуры окружающего воздуха от
температуры (20±2) °С накаждые10 °С, % от ВПИ
±0,5
от 4 до 20
от минус 20 до плюс 20
±(0,025 % ИВ + 0,01 % ВПИ)
Пределы допускаемой абсолютной погрешности
измерений напряжения постоянного тока, В
±(0,025 % ИВ + 0,001 % ВПИ)
Таблица 2
от 0 до 200; от 0 до 2000; от 0 до 20000
±(0,1 % ИВ + 0,0015 % ВПИ)
Диапазоны измерений разности давления, Па
Пределы допускаемой основной погрешности, Па
Максимальное допускаемое испытательное давление,
кПа
Диапазон измерений силы постоянного тока, мА
Диапазон измерений напряжения постоянного тока, В
Пределы допускаемой абсолютной погрешности
измерений силы постоянного тока, А
Напряжение питания постоянного тока, В
Потребляемая мощность, Вт, не более
Масса, кг, не более
Габаритные размеры (ШхВхД), мм
Средний срок службы, лет
Средняя наработка до метрологического отказа, ч
12 ±10 %
24
4,5
256 × 115 × 272
10
10000
Лист № 3
Всего листов 4
от 5 до 45
Примечание:
ВПИ — верхний предел измерений, в зависимости от диапазона измерений калибратора;
ИВ — измеряемая величина.
Условия эксплуатации.
Диапазон рабочих температур окружающей среды,
°
С
Атмосферное давление окружающего воздуха, кПа
от 84 до 106,7
Относительная влажность воздуха, %
от 5 до 95
Знак утверждения типа
наносится фотохимическим или другим способом на корпус калибратора, типографским
способом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
Калибратор давления FCO560— 1 шт;
Адаптер питания— 1 шт;
Руководство по эксплуатации— 1 шт;
Методика поверки МП 231-0032-2015 «Калибраторы давления FCO560.
Методика поверки»— 1 шт.
По дополнительному заказу:
Аккумулятор— 1 шт;
Кабель RS-232— 1 шт;
Кабель USB-B— 1 шт;
Алюминиевый кейс— 1 шт;
Внешний датчик давления— 1 шт;
Внешний датчик температуры— 1 шт;
Внешний термометр сопротивления Pt100— 1 шт;
Трубка Пито— 1 шт.
Поверка
осуществляется по документу МП 231-0032-2015 «Калибраторы давления FCO560. Методика
поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 02 ноября 2015 г.
Основными средствами поверки являются:
Микроманометр жидкостный компенсационный с микрометрическим винтом МКВК-250,
диапазон измерений от 0 до 2,5 кПа, кл. т. 0,02.
Калибраторы давления пневматические Метран - 505 Воздух, диапазон измерений от 5 Па до 25
кПа, кл. точности 0,015; 0,02.
Мультиметр В7-64, диапазон воспроизведения и измерения силы постоянного тока от 0 до 2 А,
предел допускаемой основной погрешности±(0,02 % ИВ + 2 ед.мл.р);
диапазон воспроизведений напряжения постоянного тока ±(0 - 1250 В), пределы допускаемой
основной погрешности ±(0,00005 % ИВ + 3 ед.мл.р).
Знак поверки наносится на лицевую панель калибратора.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации калибратора давления FCO560.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к калибраторам
давления FCO560
1 ГОСТ 8.187-76«ГСИ.Государственныйспециальныйэталониобщесоюзная
поверочная схема для средств измерений разности давлений до 4∙10
4
Па».
2 ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений силы постоянного тока в диапазоне от 1∙10
-16
до 30 А».
3 ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений
постоянного электричесеого напряжения и электродвижущей силы».
4 Техническая документация фирмы Furness Controls Limited, Великобритания.
Изготовитель
Фирма Furness Controls Limited, Великобритания
Адрес: TN39 3LJ, Beeching Road, Bexhill on Sea, East Sussex, United Kingdom
Тел.: +44 (1424) 730316
E-mail:
, Internet:
Заявитель
ООО «Давкар»
ИНН 7743772169
Адрес: 125057, Россия, г. Москва, ул. Новопесчаная, д.3, корп. 1
Тел.: +7 (499) 713 08 78, +7 (499) 157 25 69; факс: +7 (499) 157 25 69
E-mail:
, Internet:
Испытательный центр
ФГУП «ВНИИМ им. Д.И.Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д.19
Тел.: (812) 323-96-29, факс: (812) 323-96-30,
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 01.01.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
