Имитаторы сигналов спутниковых навигационных систем GSS6700, ГРСИ 64107-16
Номер госреестра:
64107-16
Наименование СИ:
Имитаторы сигналов спутниковых навигационных систем
Обозначение типа:
GSS6700
Производитель:
Фирма "Spirent Communications PLC", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62467
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Имитаторы сигналов спутниковых навигационных систем GSS6700
Назначение средства измерений
Имитаторы сигналов спутниковых навигационных систем GSS6700 (далее - имитаторы
сигналов) предназначены для воспроизведения радиотехнических навигационных сигналов в
соответствиистребованиямиинтерфейсныхконтрольныхдокументовкосмических
навигационных систем (КНС) ГЛОНАСС, GPS, Galileo и BeiDou-II, широкозонной
дифференциальной подсистемы SBAS.
Описание средства измерений
Принцип действия имитатора сигналов основан на формировании суммарного
радиотехнического навигационного сигнала, включающего сигналы:
- стандартной точности КНС ГЛОНАСС в частотном диапазоне L1 (литеры рабочих
частот от минус 7 до 6);
- C/A КНС GPS в частотном диапазоне L1;
- OS Data/Pilot КНС Galileo в частотном диапазоне E1;
- B1l КНС BeiDou-II в частотном диапазоне B1;
- C/A системы SBAS в частотном диапазоне L1;
по имитационным каналам, количество которых составляет 12 для каждого частотного
диапазона КНС ГЛОНАСС, GPS, Galileo и BeiDou-II (виды формируемых сигналов
определяются договором поставки).
Конструктивно имитатор сигналов состоит из генератора сигналов и персональной
электронно-вычислительной машины (ПЭВМ) (наличие ПЭВМ определяется договором
поставки).Дляобеспеченияформированиясуммарногорадиотехническогосигнала,
включающего одновременно сигналы КНС ГЛОНАСС, GPS, Galileo и BeiDou-II предусмотрена
конфигурация имитатора сигналов (определяется договором поставки), включающая два
генератора сигналов, один из которых является главным (Master), другой - вспомогательным
(Auxiliary). При этом сигналы опорной частоты 10 МГц и импульсные сигналы синхронизации
1 Гц (1 PPS) от главного генератора сигналов подаются на входы вспомогательного генератора
сигналов для обеспечения работы двух генераторов сигналов как одного источника
навигационных сигналов.
Генератор сигналов выполнен в виде моноблока, на лицевой панели которого
расположены светодиодные индикаторы и один радиочастотный разъем для выдачи
формируемых навигационных сигналов.
На корпусе генератора сигналов расположены следующие основные порты и разъемы:
порт для подключения источника питания переменного тока; порты связи; разъемы для
подключения сигналов от внешнего опорного генератора частоты (EXT REF IN), для выходных
сигналов частоты внутреннего опорного кварцевого генератора (10 MHz OUT), для выходных
сигналов шкалы времени (AUX OUTPUTS, 1 PPS OUT), для выходных навигационных
сигналов с повышенным уровнем мощности (MON CAL), используемый для калибровки
генератора сигналов, для подключения сигналов от внешнего генератора сигналов (AUX I/P,
опционально).
Навигационная аппаратура потребителей подключается к имитатору сигналов
посредствомподсоединениякрадиочастотномуразъемудлявыдачиформируемых
навигационных сигналов, расположенному на лицевой панели генератора сигналов.
ПЭВМ обеспечивает выполнение математических операций по моделированию
навигационных параметров. Для управления имитатором сигналов может использоваться
следующее специализированное программное обеспечение (определяется договором поставки):
Лист № 2
Всего листов 5
- SimGEN, обеспечивающее реализацию всех функций по генерации сценариев работы
имитаторов сигналов;
- SimREPLAY, обеспечивающее многократное повторение заранее сгенерированных
сценариев работы имитаторов сигналов;
- SimREPLAYplus, обеспечивающее кроме многократного повторения заранее
сгенерированных сценариев работы имитаторов сигналов также функции по изменению даты,
времени и координат местоположения моделируемого объекта.
Внешний вид имитаторов сигналов, места пломбировки от несанкционированного
доступа и нанесения знака (наклейки) об утверждении типа приведены на рисунке 1.

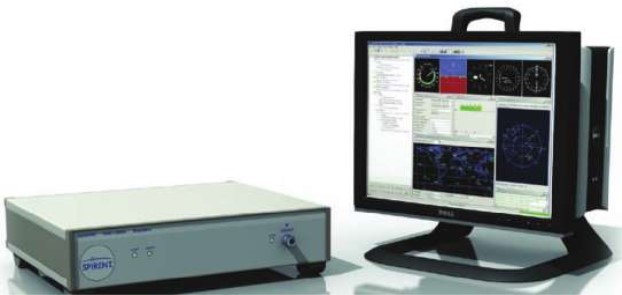

Рисунок 1 - Внешний вид имитаторов сигналов
Программное обеспечение
Программноеобеспечение(ПО)имитаторовсигналоввключаетвсебя
специализированное программное обеспечение (СПО) для выполнения математических
операций по моделированию навигационных параметров SimGEN, либо SimREPLAY, либо
SimREPLAYplus (определяется договором поставки). Идентификационные данные (признаки)
метрологически значимой части ПО указаны в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПОSimGEN
Значение
SimREPLAY
не ниже
2.91
SimREPLAY
plus
не ниже
2.91
Номер версии (идентификационныйне ниже
номер) ПО 2.91
Цифровой идентификатор ПО -
(контрольная сумма исполняемого кода)
Алгоритм вычисления идентификатора ПО-
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
защиты «высокий» по Р 50.2.077-2014.
Места пломбировки от
несанкционированного
доступа
Место
нанесения
знака
(наклейки)
«Знак
утверждения
типа»
Лист № 3
Всего листов 5
Метрологические и технические характеристики
приведены в таблице 2.
Наименование характеристики
Таблица 2
Значение
характеристики
Номинальные значения несущих частот выходных сигналов, МГц:
ГЛОНАСС (L1)
1602 + n
×
0,5625
где n от минус 7 до 6
1575,42
1561,098
±
5·10
-10
минус 40
±
1
0,5
0,01
±
5
от 0 до 15000
от 220 до 240
от 50 до 60
100
449
´
386
´
89
7
от плюс15 до плюс 25
до 80
GPS (L1), Galileo (E1), SBAS (L1)
BeiDou-II (B1)
Пределыдопускаемойотносительнойвариациичастоты
внутреннего опорного генератора за 1 сутки (после 24-часового
прогрева)
Относительный уровень гармонических составляющих, дБс
1)
, не
более
Пределы допускаемой погрешности установки уровня мощности
выходных сигналов, дБ
Предел допускаемого среднего квадратического отклонения (СКО)
случайной составляющей погрешности формирования беззапросной
дальности, м
Предел допускаемого СКО случайной составляющей погрешности
формирования скорости изменения беззапросной дальности, м/с
Пределы допускаемой погрешности измерений интервала времени
междуимпульснымсигналомшкалывремени1Гци
соответствующим ему событием в навигационном сигнале, нс
Диапазон скорости при моделировании параметров движения
объекта, м/с
Параметры питания от сети переменного тока:
- напряжение, В
- частота, Гц
Потребляемая мощность генератора сигналов, В
×
А, не более
Габаритные размеры генератора сигналов (длина
´
ширина
´
высота),
мм, не более
Масса генератора сигналов, кг, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха при температуре 25
°
С, %
1)
- дБс - децибел относительно уровня мощности несущей
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на
лицевую панель генератора сигналов в виде наклейки.
Комплектность средства измерений
Комплект поставки имитаторов сигналов включает: имитатор сигналов спутниковых
навигационных систем GSS6700 - 1 шт., СПО для выполнения математических операций по
моделированию навигационных параметров SimGEN, либо SimREPLAY, либо SimREPLAYplus
(определяется договором поставки) - 1 шт., комплект технической документации фирмы-
изготовителя - 1 шт., руководство по эксплуатации - 1 экз., методика поверки - 1 экз.
Лист № 4
Всего листов 5
Поверка
осуществляется по документу 651-16-15 МП «Инструкция. Имитаторы сигналов спутниковых
навигационных систем GSS6700. Методика поверки», утвержденному первым заместителем
генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 30.03.2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Основные средства поверки:
- стандарт частоты рубидиевый FS 725 (регистрационный № 31222-06), пределы
относительной погрешности по частоте ±5,0·10
-11
;
- частотомер 53230A (регистрационный № 51077-12), диапазон измерений частоты
от 1 до 350 МГц, разрешающая способность измерений временного интервала 20 пс;
- анализатор сигналов N9030A (регистрационный № 51073-12), диапазон частот от 3 Гц
до 3,6 ГГц, пределы допускаемой относительной погрешности воспроизведения частоты
опорного генератора ±1,55
×
10
-7
;
-измерительмощностисблокомизмерительнымE4418Bипервичными
измерительными преобразователями 8481A и 8481D (регистрационный № 38915-08), пределы
допускаемой относительной погрешности измерений мощности ±6 % в диапазоне значений
от минус 70 до минус 30 дБм;
-осциллографцифровойзапоминающийWaveMaster820Zi(регистрационный
№ 40232-08), количество каналов 2, полоса пропускания 20 ГГц;
- GNSS-станция опорная спутниковая геодезическая многочастотная Trimble NetR9 Ti-2
(регистрационный № 45720-10), частотные диапазоны принимаемых сигналов ГЛОНАСС (L1),
GPS (L1), Galileo (E1), BeiDou-II (B1), SBAS (L1).
Сведения о методиках (методах) измерений
«Имитаторы сигналов спутниковых навигационных систем GSS6700. Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к имитаторам
сигналов спутниковых навигационных систем GSS6700
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «Spirent Communications PLC», Великобритания
Aspen Way, Paignton, Devon, TQ4 7QR, UK
Тел. +44 (0) 1803-546300
Заявитель
Общество с ограниченной ответственностью «Тритфейс» (ООО «Тритфейс»)
Юридический/фактический адрес: 105066, г. Москва, ул. Ольховская, д. 4, корпус 2
ИНН/КПП 6311126582/770101001
Телефон: +7 (495) 133-44-33
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридическийадрес:141570,Московскаяобласть,Солнечногорскийрайон,
рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: +7 (495) 526-63-00, факс: +7 (495) 944-52-68
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 67304-17 | Анализаторы сигналов | S3503 | Компания "Saluki Technology Inc.", Тайвань | 1 год | Перейти |
| 19143-04 | Имитаторы расхода | Метран-550ИР | ЗАО "Метран-Смарт", г.Челябинск | 2 года | Перейти |
| 22838-02 | Аппаратура потребителей спутниковых навигационных систем ГЛОНАСС и NAVSTAR | СН-3002 | ЗАО "КБ навигационных систем" (НАВИС), г.Москва | 2 года | Перейти |
| 63006-16 | Генераторы сигналов высокочастотные | Г4-218А | Фирма "CREDIX Co. Ltd.", Корея | 1 год | Перейти |
| 16839-03 | Преобразователи измерительные сигналов от термопар и термопреобразователей сопротивления | STT 250, 350 | Фирма "Honeywell", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
