Датчики температуры многозонные цифровые во взрывозащищенном исполнении МЦДТ 0922, ГРСИ 64096-16
Номер госреестра:
64096-16
Наименование СИ:
Датчики температуры многозонные цифровые во взрывозащищенном исполнении
Обозначение типа:
МЦДТ 0922
Производитель:
АО "НПП "Эталон", г.Омск
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62456
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики температуры многозонные цифровые МЦДТ 0922 во взрывозащищенном
исполнении
Назначение средства измерений
Датчики температуры многозонные цифровые МЦДТ 0922 во взрывозащищенном
исполнении (далее - датчики температуры или МЦДТ) предназначены для одновременного
измерения температуры в нескольких точках объекта, в частности, для полевого определения
температуры грунтов по ГОСТ 25358-2012.
Описание средства измерений
Принцип действия датчиков температуры основан на преобразовании температуры,
воздействующей на чувствительные элементы преобразователей температуры (ПТ) МЦДТ, в
цифровой код при помощи встроенных в каждый ПТ аналого-цифровых преобразователей и
последующей передаче измеренных значений на внешние устройства.
Датчик температуры состоит из измерительной части, в которую входят ПТ, соединенные
кабелем, и части с разъемом, подключаемым к считывающему прибору - контроллеру
цифровых датчиков портативному ПЦКД или другому совместимому прибору. Корпус каждого
преобразователя температуры электрически изолирован.
Данные(уникальныйидентификационныйкод,коэффициентыиндивидуальной
статической характеристики (ИСХ) и позиционное расположение преобразователя температуры
в МЦДТ), хранятся во встроенном энергонезависимом запоминающем устройстве каждого
преобразователятемпературыМЦДТ.Доступ к даннымосуществляетсячерез
последовательный интерфейс поспециальному протоколуинформационного обмена
Modbus RTU. Уникальный идентификационный код ПТ доступен только для считывания.
Коэффициенты ИСХ и позиционное расположение ПТ в МЦДТ доступны для считывания и
записи.

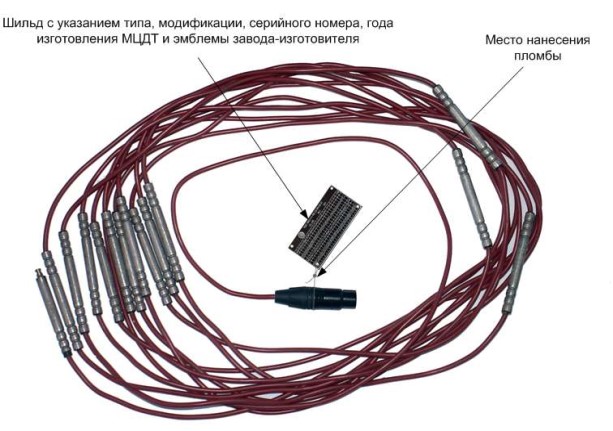

Фотография внешнего вида датчика температуры приведена на рисунке 1.
Рисунок 1 Общий вид датчика температуры
Лист № 2
Всего листов 3
Программное обеспечение
Программное обеспечение (ПО) состоит из встроенной в запоминающем устройстве
преобразователя температуры МЦДТ части ПО.
Уровеньзащитывнутреннего(встроенного)ПО,отпреднамеренногои
непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии
Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных
программных средств. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор программного обеспечения
Значение
Viper.exe
не ниже 3.0.0
-
от минус 50 до плюс 100
±
(0,1+0,014(|t|-30));
±
0,1;
±
(0,1+0,014(|t|-30)),
от 3 до 250
25
N2
Метрологические и технические характеристики
Диапазон измерений температуры,
°
С
Пределы допускаемой абсолютной погрешности (в зависимости от
диапазона измерений температуры):
- от минус 50 до минус 30
°
С включ.
- св. минус 30 до плюс 30
°
С включ.
- св. плюс 30 до плюс 100
°
С
где |t| - абсолютное значение температуры, °С, без учёта знака.
Количество преобразователей температуры в МЦДТ, штук
Время термической реакции, с, не более
Устойчивость и прочность к воздействию синусоидальной
вибрации по ГОСТ Р 52931-2008
Габаритные размеры МЦДТ:
от 600 до 12
×
10
4
25
Длина (в зависимости от количества ПТ), мм
Диаметр, мм, не более
Масса (в зависимости от количества ПТ), кг
Степень защиты от воздействия воды и пыли по ГОСТ 14254-96
от 0,14 до 13,6
IP56
Рабочие условия эксплуатации для монтажной части:
- температура окружающей среды, °С
- относительная влажность окружающего воздуха, %
от минус 50 до плюс 100
до 100
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Взрывозащищенное исполнение
1 шт.;
80000
10
PO Ex ia I Ma X/0Ex ia IIC
T6Ga X
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измерений
В комплект поставки МЦДТ входят:
- датчик температуры многозонный цифровой МЦДТ 0922 во
взрывозащищенном исполнении
- руководство по эксплуатации МКСН.405226.001 РЭ
- паспорт МКСН.405226.001 ПС
- методика поверки
1 экз.;
1 экз.;
1 экз.
Лист № 3
Всего листов 3
Поверка
осуществляется в соответствии с документом МП 64096-16 «Датчики температуры
многозонные цифровые МЦДТ 0922 во взрывозащищенном исполнении. Методика поверки»,
утвержденным ФГУП «ВНИИМС», 22.07.2015 г.
Основные средства поверки:
- термометр сопротивления платиновый эталонный 3-го разряда ЭТС-100, диапазон
измерений от 0 до плюс 660 °С;
- термометр сопротивления платиновый эталонный 3-го разряда ЭТС-100, диапазон
измерений от минус 196 до 0,01 °С;
- измеритель универсальный прецизионный В7-99, диапазон от минус 260 °С до 1400 °С
(Госреестр № 37935-08);
- криостат регулируемый КР-40-2 (Госреестр № 26147-09);
- термостат паровой ТП-2 (Госреестр № 25916-03).
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
содержатся в паспорте МКСН.405226.001 ПС.
Нормативные и технические документы, устанавливающие требования к датчикам
температуры многозонным цифровым МЦДТ 0922 во взрывозащищенном исполнении
ГОСТ 25358-2012 Грунты. Метод полевого определения температуры.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
МКСН.405226.001 ТУ «Датчик температуры многозонный цифровой МЦДТ 0922 во
взрывозащищенном исполнении». Технические условия.
Изготовитель
АО «НПП «Эталон», г. Омск
Адрес: 644009, Россия, г. Омск, ул. Лермонтова, 175
Тел. (3812) 36-95-92; факс: (3812) 36-78-82
ИНН 550408740
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
