Приложение к свидетельству № 62452
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Частотомеры Ц42306, Ц42307
Назначение средства измерений
Частотомеры Ц42306, Ц42307 (далее по тексту - частотомеры), предназначены для
измерения частоты переменного тока.
Описание средства измерений
Конструктивночастотомерысостоятизизмерительногомеханизма
магнитоэлектрической системы, с подвижной частью на кернах, с длиной шкалы не менее
97 мм и электронного преобразователя входного сигнала в постоянный ток, размещенных в
одном корпусе.
По условиям эксплуатации частотомеры относятся к группе 5 ГОСТ 22261-94, с
рабочими температурами от минус 40 до плюс 50 ˚С и относительной влажности воздуха 95 %
при температуре плюс 35 ˚С.
Конструкция частотомеров разработана таким образом, что доступ к внутренним частям
прибора, а также несанкционированной настройки и вмешательству возможен только с
нарушением пломб, установленных на винты крепления задней крышки корпуса.
Фотографии, общий вид частотомеров, места нанесения маркировки и клейм показаны
на рисунках 1 - 4.

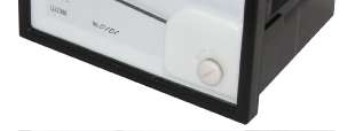

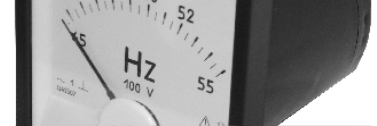

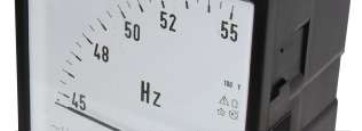

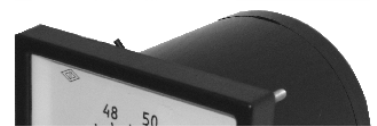

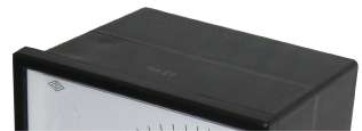

Рисунок 1 - Частотомер Ц42307Рисунок 2 - Частотомер Ц42306
Лист № 2
Всего листов 4

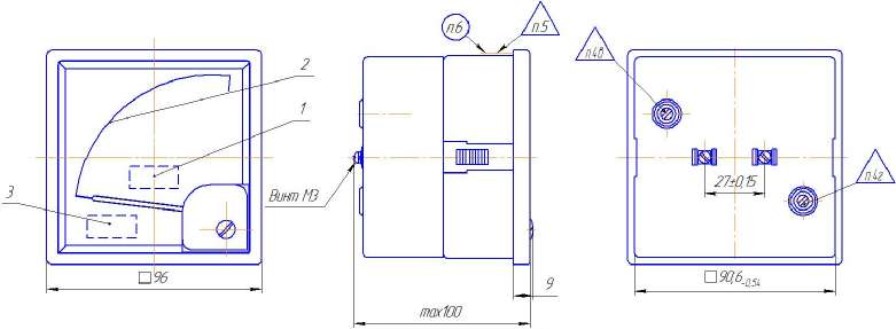

Рисунок 3- общий вид частотомера Ц42306
Обозначения на рисунках частотомеров:
1 - единица измерения;
2 - шкала;
3 - информация об исполнении частотомеров;
4 в - клеймо ОТК (место клеймения заполняется мастикой);
4 г - знак поверки (место клеймения заполняется мастикой);
5 - дата выпуска (краска штемпельная).
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Основные метрологические характеристики частотомеров приведены в таблице 1,
основные технические характеристики приведены в таблице 2.
Таблица 1 - Основные метрологические и технические характеристики частотомеров
Наименование величиныЗначение
Диапазоны измерений, Гц
Номинальные напряжения при непосредственном включении, В
от 45 до 55
от 350 до 450
от 450 до 550
127; 220; 230;
380; 400
п.5

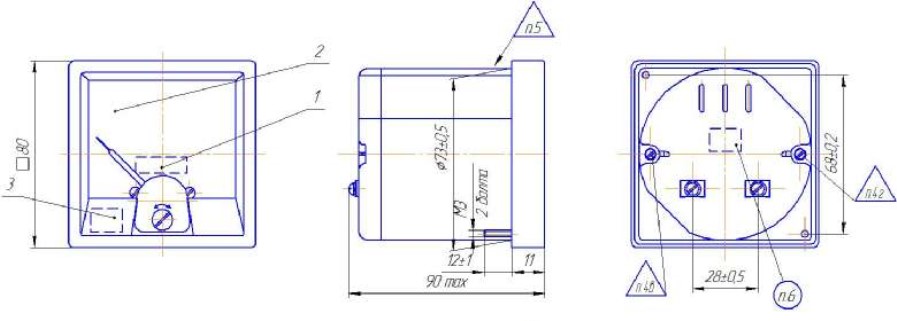

Рисунок 4 - общий вид частотомера Ц42307
п.5
Лист № 3
Всего листов 4
±1,0
Значение
100
±1,0
трансформатора
±1,0
0,97
0,65
Продолжение таблицы 1
Наименование величины
Номинальное напряжение при включении через трансформатор
напряжения, В
Пределы допускаемой основной приведенной погрешности от
верхнего предела диапазона измерений, %
Погрешность частотомеров нормируется без учета погрешности
напряжения.
Пределы допускаемого значения вариации показаний, %
Остаточноеотклонениеуказателячастотомеровототметки
механического нуля шкалы при плавном подводе указателя к этой
отметке от наиболее удаленной от нее отметки шкалы, мм, не более
Ц42306
Ц42307
Пределы допускаемых дополнительных погрешностей, вызванных:
- отклонением напряжения на ± 15 % от номинального, %
±6,0
±1,0
±0,8
- влиянием внешнего однородного магнитного поля, синусоидально
изменяющегося во времени с частотой, одинаковой с частотой тока,
протекающего измерительным цепям частотомеров, при самых
неблагоприятных направлениях и фазе магнитного поля, при
напряженности магнитного поля 0,4 кА/м, %
- искажением формы кривой напряжения на 15 %, %
-отклонением температуры окружающего воздуха от нормальной
(20±5)
°
С до плюс 50
°
С (или минус 40
°
С), на каждые 10
°
С, %
- отклонением относительной влажности от нормальной (30-80) до
95 % при температуре (20±5)
°
С, %
±1,0
0,4
0,25
96х96х100
80х80х90
Таблица 2 - Основные технические характеристики частотомеров
Масса прибора, кг, не более
Ц42306
Ц42307
Габаритные размеры (высота х ширина х глубина), мм, не более
Ц42306
Ц42307
Рабочие условия эксплуатации:
- температура окружающего воздуха от минус 40 до плюс 50
°
С;
- относительна влажность 95 % при температуре 35
°
С.
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
60 000
10
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и паспорт частотомеров
типографским способом.
Комплектность средства измерений
Частотомер Ц42306 (Ц42307)1 шт.;
Комплект монтажных частей1 компл.;
Руководство по эксплуатации1 экз. (на партию 10 шт.)
Паспорт1 экз.
Примечание: Измерительные трансформаторы напряжения для частотомеров в комплект
поставки не входят.
Лист № 4
Всего листов 4
Поверка
осуществляется в соответствии с ГОСТ 8.422-81. «ГСИ. Частотомеры. Методы и средства
поверки».
Перечень основного оборудования для поверки:
Частотомер ЧЗ-54, с погрешностью ±3
×
10
-8
Гц;
Генератор сигналов низкочастотный Г3-109, с погрешностью воспроизведения частоты ±1 %.
Знак поверки наносится на прибор в соответствии с рисунками 3 и 4, делается соответствующая
запись в паспорте на прибор.
Сведения о методиках (методах) измерений
указываются в разделе 2 документа «Частотомеры Ц42306, Ц42307. Руководство по
эксплуатации» 0ПЧ.140.288 РЭ.
Нормативные и технические документы, устанавливающие требования к частотомерам
Ц42306, Ц42307
ГОСТ 7590-93 Приборы аналоговые показывающие электроизмерительные прямого
действия и вспомогательные части к ним. Часть 4. Особые требования к частотомерам.
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие
технические условия.
ГОСТ 8.129-99 Государственная поверочная схема для средств измерений времени и
частоты.
ГОСТ 8.422-81. «ГСИ. Частотомеры. Методы и средства поверки».
ТУ 25-7504.181-2005 Частотомеры Ц42306, Ц42307. Технические условия.
Изготовитель
Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор»)
ИНН 2128002051
Адрес: 428000 Республика Чувашия, г. Чебоксары, пр. И. Яковлева, д. 3
Телефон: (8352) 39-99-12; 39-98-22; факс: (8352) 55-50-02; 56-25-62
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
