Номер госреестра:
64086-16
Наименование СИ:
Тахографы
Обозначение типа:
DTG-S1 (DTG10002)
Производитель:
ООО "Интеллектуальные автотранспортные технологии" (ИАТ), г.Москва
Межповерочный интервал:
7 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62445
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахографы DTG-S1 (DTG10002)
Назначение средства измерений
Тахографы DTG-S1 (DTG10002) (далее - тахографы) предназначены для измерений
навигационных параметров по сигналам навигационных космических аппаратов глобальных
навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, количества электрических
импульсов от датчиков движения, определения на их основе координат потребителя, скорости,
пройденного пути автотранспортных средств, интервала времени, синхронизации шкалы
времени внутреннего опорного генератора тахографа со шкалой времени блока СКЗИ при
работе по сигналам ГНСС ГЛОНАСС/GPS.
Описание средства измерений
Конструктивнотахографпредставляетсобоймоноблоксблокомсредства
криптографической защиты информации тахографа (блок СКЗИ) и навигационной и связной
(опционально) антеннами. На лицевой панели тахографа расположены дисплей, органы
управления, крышка термопринтера и слоты для установки электронных карт. Блок СКЗИ
состоит из навигационного модуля ГНСС, криптографического сопроцессора, управляющего
микроконтроллера, встроенного резервного источника электропитания и энергонезависимой
памяти, совмещенных в одном корпусе.
Принцип действия тахографов основан на измерении псевдодальностей и доплеровских
смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и GPS на частоте L1
навигационным модулем ГНСС, а также подсчете электрических импульсов от датчиков
движения, количество которых пропорционально пройденному автотранспортным средством
пути. Расчет характеристических коэффициентов тахографов при установке на этапе
эксплуатации на колесных транспортных средствах, осуществляется в соответствии с
руководством по эксплуатации.
Навигационный модуль ГНСС определяет координаты и скорость автотранспортного
средства и синхронизирует внутреннюю шкалу времени блока СКЗИ с национальной шкалой
координированного времени UTC(SU) по сигналам ГНСС. Результаты измерений блока СКЗИ в
неизменном виде выгружаются на внешние носители, отображаются в графическом виде и на
чеке.
Электрические импульсы от датчиков движения поступают в электронный блок
тахографа, где обрабатываются микропроцессором по заданным алгоритмам. Результаты
обработки сохраняются в энергонезависимой памяти тахографа, выгружаются на внешние
носители, подписанные электронной подписью, отображаются в графическом виде и на чеке.
Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная,
обладающая следующими характеристиками: разъем SMA(М), входное сопротивление 50 Ом,
возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1
GPS, минимальный коэффициент усиления 25 дБ, напряжение питания от 2,7 до 5,5 В, правая
круговая поляризация.
Метрологическиехарактеристикитахографовобеспечиваютсяприработес
импульсными датчиками движения, имеющими следующие параметры выходного сигнала:
- количество импульсов на один километр пройденного пути: от 2000 до 25000;
- амплитуда логической единицы не менее 4,4 В (максимальное значение указано в
руководстве по эксплуатации);
- минимальная длительность импульса 100 мкс;
- амплитуда логического нуля не более 2,5 В (минимальное значение указано в
руководстве по эксплуатации);
- время нарастания (спада) фронта импульса (от 10 до 90 %) не более 50 мкс;
- джиттер (среднее квадратическое значение) фронта не более 10 мкс.
Лист № 2
Всего листов 6
±3
±15
±2
±2
Дискретность выдачи
Метрологические характеристики тахографов обеспечиваются только при работе с
блоками СКЗИ утвержденного типа, имеющими свидетельство о поверке с неистекшим сроком
действия и обладающими метрологическими и техническими характеристиками, приведенными
в таблице 1.
Значение характеристики
Таблица 1
Наименование характеристики
Границы инструментальной погрешности (при доверительной
вероятности 0,95) определения координат местоположения по
каждой координатной оси при работе по сигналам ГЛОНАСС
(L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе
PDOP не более 3, м
Границы погрешности (при доверительной вероятности 0,95)
определения координат местоположения по каждой координатной
оси при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1,
код С/А) при геометрическом факторе PDOP не более 3, м
Пределы абсолютной погрешности измерения скорости* в
диапазоне скоростей от 0 до 180 км/ч при работе по сигналам
ГЛОНАСС(L1,кодСТ)иGPS(L1,кодС/А)при
геометрическом факторе PDOP не более 3, км/ч
Пределы абсолютной погрешности синхронизации внутренней
шкалы времени с национальной шкалой координированного
времениUTC(SU)приработепосигналамГНСС
ГЛОНАСС/GPS, с
Рабочие условия эксплуатации
не хуже рабочих условий
эксплуатации тахографа
* плановая составляющая
После окончании срока действия ключей блока СКЗИ, блок выдает информацию
тахографу о блокировке ключей, прекращая электронную подпись измеряемых данных Для
продолжения эксплуатации тахографа необходимо, согласно эксплуатационной документации,
заменить блок СКЗИ на аналогичный активированный блок, имеющий свидетельство о поверке
с не истекшим сроком действия.
Тахограф обеспечивает дискретности выдачи измеренных данных, приведенные в
таблице 2.
Таблица 2
Наименование источника
информации
Файл блока СКЗИ
Файл тахографа для выгрузки
на внешние носители данных
Чек контрольный
координаты (широта и долгота): 0,00000001 градус
координаты (высота): 1 м
скорость: 1 км/ч
время: 1 с
пройденный путь: 1 км
скорость: 1 км/ч
интервал времени: 1 мин
время: 1 с
пройденный путь: 1 км
скорость: 1 км/ч
интервал времени: 1 мин
время: 1 мин
координаты (широта и долгота): 0,00000001 градус
Лист № 3
Всего листов 6
Дискретность выдачи
Наименование источника
информации
Дисплей
координаты (широта и долгота): 0,00000001 градус
скорость: 1 км/ч
время блока СКЗИ: 1 с
время тахографа: 1 с
пройденный путь: 0,1 км (режим эксплуатации), 0,001 км
(режим калибровки)

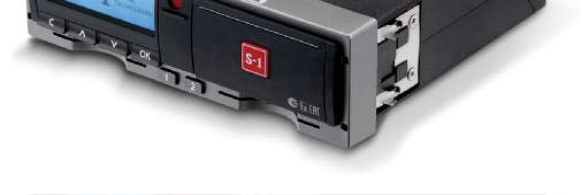

Внешний вид тахографов приведен на рисунках 1, 2.

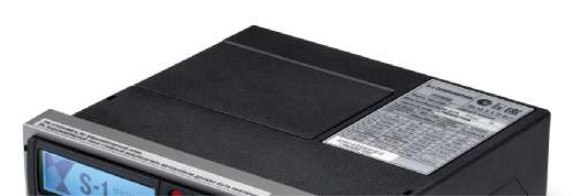

Рисунок 1 - Общий вид тахографа

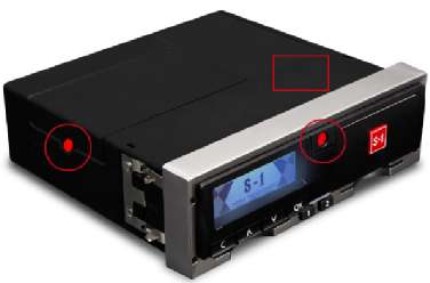

Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака
утверждения типа
- Места пломбировки
от несанкционированного
доступа
- Место нанесения
знака утверждения типа
Лист № 4
Всего листов 6
Программное обеспечение
Тахографы работают под управлением специализированного программного обеспечения
(ПО) S1_RDTG.
Идентификационные данные (признаки) метрологически значимой части ПО приведены
в таблице 3.
Идентификационное данные (признаки)
Значение
1.310 и выше
Таблица 3
S1_RDTG
Идентификационное наименование ПО
Номер версии (идентификационный номер
ПО)
±4
±2
±2
±3
±15
±1
±2
Метрологически значимая часть ПО тахографов и измеренные данные достаточно
защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«Высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
приведены в таблице 4.
Значение характеристики
Таблица 4
Наименование характеристики
Границыабсолютнойпогрешности(придоверительной
вероятности 0,95) измерений интервала времени в диапазоне от
60 до 86400 с, с
Пределы абсолютной погрешности измерений скорости* в
диапазоне от 20 до 180 км/ч по сигналам ГНСС при
геометрическом факторе ухудшения точности PDOP ≤ 3, км/ч
Границы абсолютной инструментальной погрешности (при
доверительнойвероятности0,95)измеренийскоростив
диапазоне от 20 до 180 км/ч по импульсному сигналу датчика
движения, км/ч
Границы абсолютной инструментальной погрешности (при
доверительнойвероятности0,95)определениякоординат
местоположения по каждой координатной оси при работе по
сигналам ГНСС при геометрическом факторе ухудшения
точности PDOP ≤ 3, м
Границыабсолютнойпогрешности(придоверительной
вероятности 0,95) определения координат местоположения по
каждой координатной оси при работе по сигналам ГНСС при
геометрическом факторе ухудшения точности PDOP ≤ 3, м
Границы относительной инструментальной погрешности (при
доверительной вероятности 0,95) измерений пройденного пути в
диапазоне от 1 до 9 999 999,9 км, %
Пределы абсолютной погрешности синхронизации внутренней
шкалы времени с национальной шкалой координированного
времениUTC(SU)приработепосигналамГНСС
ГЛОНАСС/GPS, с
Лист № 5
Всего листов 6
±2
от минус 30 до плюс 70
80
Значение характеристики
от 8 до 35
192 х 187 х 60
0,9
Наименование характеристики
Границыабсолютнойпогрешности(придоверительной
вероятности 0,95) синхронизации шкалы времени внутреннего
опорного генератора тахографа со шкалой времени блока СКЗИ
при работе по сигналам ГНСС ГЛОНАСС/GPS, с
Питание от источника питания постоянного тока, В
Габаритные размеры (длина × ширина × высота), мм, не более
Масса, кг, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность при 20 °С, %, не более
* плановая составляющая
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом, на корпус
тахографа в виде наклейки.
Комплектность средства измерений
Комплектность тахографа приведена в таблице 5.
1 компл.
Количество
1 шт.
1 шт.
Таблица 5
Наименование
Тахограф DTG-S1 (DTG10002)
Антенна ГЛОНАСС/GPS
Комплектмонтажногоивспомогательного
оборудования
Комплект эксплуатационных документов
Методика поверки
1 компл.
1 шт.
Поверка
осуществляется в соответствии с документом 842-16-02 МП «Тахографы DTG-S1 (DTG10002).
Методикаповерки»,утвержденнымпервымзаместителемгенеральногодиректора-
заместителем по научной работе ФГУП «ВНИИФТРИ» 29.02.2016 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Основные средства поверки:
- генератор сигналов произвольной формы 33522В (рег. № 53565-13): пределы
допускаемой относительной погрешности установки частоты выходного сигнала при
температуре окружающей среды от 18 до 27 °С ±1·10
-6
;
- частотомер универсальный CNT-91R (рег. № 41567-09): пределы допускаемой
относительной погрешности измерения частоты при времени измерения 200 мс ±2·10
-7
;
- источник первичного точного времени УКУС-ПИ 02ДМ (рег. № 60738-15):
погрешность синхронизации шкалы времени выходного сигнала частотой 1 Гц (1 PPS)
относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС
ГЛОНАСС/GPS ±1 мкс.
Сведения о методиках (методах) измерений
Тахографы DTG-S1 (DTG10002). Руководство по эксплуатации. АБНЕ.457300.001 РЭ.
Лист № 6
Всего листов 6
Нормативныеитехническиедокументы,устанавливающиетребованияк
тахографам DTG-S1 (DTG10002)
1 ГОСТ Р 8.750-2011 ГСИ. Государственная поверочная схема для координатно-
временных средств измерений
2 Тахографы DTG-S1 (DTG10002). Технические условия. ТУ 4573-001-27988583-2015
(АБНЕ.457300.001 ТУ)
Изготовитель
Общество с ограниченной ответственностью «Интеллектуальные автотранспортные
технологии» (ООО «ИАТ»)
ИНН 7733869387
125480, г. Москва, ул. Героев Панфиловцев, 24
Тел. (495) 496-67-66
Испытательный центр
Федерального государственного унитарного предприятия «Всероссийский научно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон (495) 526-63-00, факс (495) 526-63-00
Е-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 18367-99 | Тахографы электронные | Digitax Mod.ET 807-T | Фирма "DIGITAX S.R.L.", Италия | 1 год | Перейти |
| 79872-20 | Тахографы цифровые | КАСБИ SMART | Акционерное общество "Азимут" (АО "Азимут"), г. Москва | 7 лет | Перейти |
| 9869-85 | Тахографы | ТЭМС-1 | Часовой завод "Восток", г.Чистополь | 1 год | Перейти |
| 43435-09 | Тахографы цифровые | ТЦА-02 | ЗАО "Измеритель-авто", г.Смоленск | 1 год | Перейти |
| 62923-15 | Тахографы цифровые | Drive Smart | ООО "АТОЛ ДРАЙВ", г.Москва | 7 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
