Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 62444

об утверждении типа средств измерений

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы газовые промышленные специализированные модели 370ХА

Назначение средства измерений

Хроматографы газовые промышленные специализированные модели 370ХА предназначе-

ны для непрерывного автоматического измерения молярной доли компонентов газа горючего

природного, попутного нефтяного газа и продуктов его переработки (далее ГГП) в соответствии

с ГОСТ 31371.7-2008 с последующим расчетом значений физико-химических показателей проб

ГГП по ГОСТ 31369-2008.

Описание средства измерений

Принцип действия хроматографов газовых промышленных специализированных модели

370ХА (далее хроматограф) основан на разделении пробы анализируемой смеси на компоненты

в хроматографических колонках вследствие различного распределения компонентов пробы ме-

жду неподвижной фазой и подвижной фазой газом-носителем c последующим детектировани-

ем компонентов смесей с помощью детектора теплопроводности.

Хроматографы представляют собой стационарные промышленные приборы, которые

включают в себя:

–блок контроля газовых потоков и систему пробоподготовки;

–аналитический блок;

–блок электроники.

В состав блока контроля газовых потоков и системы пробоподготовки входит один элек-

тронный регулятор давления газа-носителя, система очистки газов носителей, система пробо-

подготовки, включающая в себя фильтры, ротаметры, клапаны переключения потоков, запор-

ную арматуру. Пломбирование не предусмотрено.

В хроматографе используется один газ - носитель.

В аналитическом блоке используется технология Maintainable Module™.

В состав сменного аналитического обслуживаемого модуля Maintainable Module™ входят

термостат с детектором, хроматографические колонки, узел дозирования пробы, три 6-ти пор-

товых аналитических переключающих клапана, соленоидные управляющие клапаны. Для дози-

рования газовых проб используется пневматический мембранный клапан с объемом пробоот-

борной петли от 0,01 до 1,0 см

Технология Maintainable Module™ позволяет быстро заменять аналитический модуль ГХ

(далее газового хроматографа) на месте эксплуатации в течение примерно двух часов, включая

время прогрева и продувки, что значительно снижает время простоя и общие эксплуатационные

затраты.

В целях упрощения замены обслуживаемого модуля его рабочие и градуировочные на-

стройки хранятся на интеллектуальной модульной плате (IMB). При установке нового обслу-

живаемого модуля эти настройки загружаются в память модуля с платы IMB. При изменении

настроек на плату IMB загружается новая конфигурация.

Блок электроники включает платы соединительную и процессорную, плату анализатора и

ЖК-дисплей с мембранной клавиатурой. Блок электроники смонтирован в едином корпусе с

аналитическим блоком. Контроллер управляет всей измерительной процедурой, включая отбор

пробы, градуировку, обработку и регистрацию данных в автоматическом режиме.

Вывод информации в распределенную систему управления, на контроллер расхода или на

персональный компьютер производится по сети Ethernet, по последовательному интерфейсу

RS232, RS422/485 по протоколу Modbus, по аналоговым выходам от 4 до 20 мА.

Печать отчетов может осуществляться принтером (размещенным во взрывобезопасной

зоне), подсоединенным к персональному компьютеру через сервисное программное обеспече-

ние MON 2020.

Лист № 2

Всего листов 6

Взрывозащищенность хроматографа обеспечивается видом взрывозащиты «взрывонепро-

ницаемая оболочка» по ГОСТ Р МЭК 60079-1-2008 и выполнением конструкции в соответствии

с требованиями ГОСТ Р МЭК 60079-0-2007.

Степень защиты обеспечивается оболочкой IP65.

Уровень и вид взрывозащиты: 1ExdIIВ+Н

T6 Gb

Градуировка хроматографа проходит в автоматическом режиме методом абсолютной гра-

дуировки (по одной точке) в соответствии с ГОСТ 31371.7-2008 с использованием ГСО состава

природного газа.

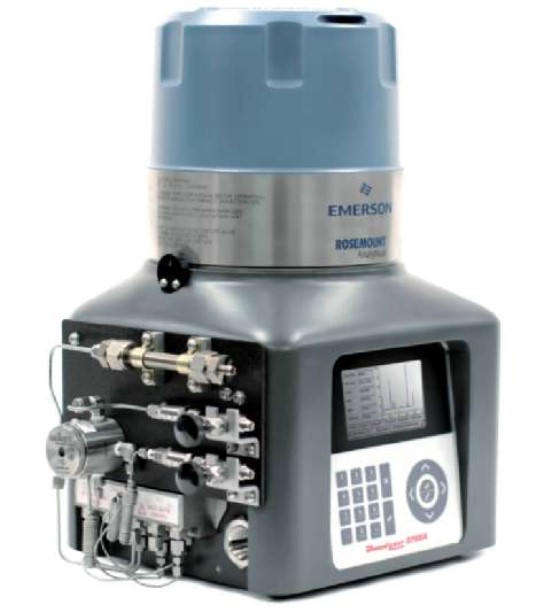

Внешний вид хроматографа газового промышленного специализированного модели

370ХА, приведен на рисунке 1.

Рисунок 1 - Внешний вид хроматографа газового промышленного специализированного

модели 370ХА

Программное обеспечение

Программное обеспечение хроматографа состоит из двух модулей: встроенного и внешне-

го MON2020 (далее ПО MON2020). Встроенное ПО, устанавливаемое в энергонезависимую па-

мять контроллера, является полностью метрологически значимым. Внешнее ПО служит для ви-

зуализации, отображения идентификационных данных встроенного ПО и выполнения настрой-

ки последовательности работы хроматографа. Функции внешнего ПО не влияют на метрологи-

ческие характеристики хроматографа.

Уровень защиты ПО MON2020 от непреднамеренных и преднамеренных изменений соот-

ветствует уровню «средний» согласно Р 50.2.077-2014.

К метрологически значимой части ПО хроматографа относится встроенное ПО, файл

Firmware 1.1.3.

ПрограммноеобеспечениехроматографааттестованоФГУП«ВНИИМ

им. Д.И. Менделеева» «Свидетельство № ПО-202-16-2015 о метрологической аттестации про-

Лист № 3

Всего листов 6

граммного обеспечения MON2020 хроматографов газовых промышленных специализирован-

ных модели 370ХА» от 14 декабря 2015 г.

Идентификационные данные ПО MON2020 представлены в таблице 1.

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

внутреннего контроллера

GC370XA Firmware

Номер версии

Таблица 1 - Идентификационные данные программного обеспечения

Контрольная сумма (по алгоритму CRC32)

Идентификационное наименование внешнего ПО

Номер версии внешнего ПО

1.1.3

0x6c461ded

MON2020

Не ниже 3.1.2.031

В случае изменения установленного программного обеспечения, номер версии и CRC -

код ПО, указанные в диалоговом окне «System», сравнивают с номером версии и контрольной

суммой, приведенными в документации на новое программное обеспечение.

Наименование компо-

нента (химическая

формула)

0,005- 0,05

0,06

х +0,00024

0,0010- 0,05

0,0025 - 1,0

0,06

х +0,00024

0,0010 - 1,0

Метрологические и технические характеристики

Метрологические характеристики хроматографов для автоматического определения со-

става ГГП соответствуют требованиям ГОСТ 31371.7 - 2008. Молярная доля метана (%) может

быть рассчитана как разность между 100 % и суммой измеренных молярных долей (%) компо-

нентов ГГП (метан по разности) или измерена прямым методом (метан впрямую).

Диапазоны измерений молярной доли компонентов ГГП и пределы допускаемой абсо-

лютной погрешности хроматографов приведены в таблице 2.

Таблица 2 - Диапазоны измерений и пределы допускаемой погрешности хроматографов

Метан (СН

)

Этан (С

)

Пропан(С

)

Изобутан (и-С

)

н-Бутан(С

)

Изопентан (и-С

)

н-Пентан (С

)

Измерение молярной доли ме-

тана впрямую

Диапазон Пределы до-

измерений пускаемой аб-

молярной солютной по-

доли компо- грешности

нента, х %

∆ (х)

, %

40 - 99,97 0,0023

х +0,29

0,0025 - 15 0,04

х +0,00026

0,0025 - 6

0,06

х +0,00024

0,0025 - 4 0,06

х +0,00024

0,0025 - 4 0,06

х +0,00024

0,0025 - 2,0 0,06

х +0,00024

0,0025 - 2,0 0,06

х +0,00024

Определение молярной доли

метана по разности

Диапазон Пределы до-

измерений пускаемой аб-

молярной солютной по-

доли компо- грешности

нента, х %

∆ (х)

, %

40 - 99,97-0,0187

х +1,88

0,0010 - 15 0,04

х +0,00026

0,0010 - 6

0,06

х +0,00024

0,0010 - 4 0,06

х +0,00024

0,0010 - 4 0,06

х +0,00024

0,0010 - 2,0 0,06

х +0,00024

0,0010 - 2,0 0,06

х +0,00024

0,06

х +0,00024

2,2-диметилпропан

(нео-С

)

Гексаны (C

) /

)

6+высшие

0,06

х +0,00024

Лист № 4

Всего листов 6

(CО )

Измерение молярной доли ме-Определение молярной доли

тана впрямую метана по разности

Наименование компо-

ДиапазонПределы до-ДиапазонПределы до-

нента (химическая

измерений пускаемой аб- измерений пускаемой аб-

формула)

молярнойсолютной по-молярнойсолютной по-

доли компо- грешности доли компо- грешности

нента, х %

∆ (х)

, %нента, х %

∆ (х)

, %

Диоксид углерода

0,005 - 10

0,06

х +0,0012

0,005 - 10

0,06

х +0,0012

Азот (N

) /Азот сум-

марно с кислородом0,005 - 150,04

х +0,00130,005 - 150,04

х +0,0013

(О

) и аргоном (Ar)

Примечания:

соответствует абсолютной расширенной неопределенности результата измерения молярной

доли компонента U(x), %, при коэффициенте охвата k=2.

Суммарное значение молярной доли углеводородов С

6+высшие

не должно превышать 1,5 %;

х - измеренное значение молярной доли компонента ГГП.

Технические и эксплуатационные характеристики хроматографа указаны в таблице 3.

Таблица 3 - Технические и эксплуатационные характеристики хроматографа

Значение

от 21 до 30

280

305

460

60000

от -18 до + 55

от 5 до 95

от 84 до 106,7

Наименование параметра

Напряжение питания:

Постоянного тока, В

Потребляемая мощность, Вт

При пуске

Габаритные размеры (без системы пробоподготовки)

(Д

В), мм, не более

Масса (без системы пробоподготовки), кг, не более

Наработка на отказ, ч, не менее

Средний срок службы, лет

Время непрерывной работы хроматографа без корректировки

градуировочной зависимости, ч, не менее

Примечание - Допускаемое отклонение выходного сигнала за 24

часа непрерывной работы хроматографа вычисляют по формуле

(6) ГОСТ 31371.7-2008.

Условия эксплуатации

температура окружающей среды, °С

Диапазон относительной влажности, %

Диапазон атмосферного давления при температуре 25°С, кПа

Передача данных:

Аналоговый выход (4-20) мА

Последовательный RS232/485 (Modbus)

Ethernet (Modbus)

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и

на левую панель корпуса хроматографа в виде наклейки.

Лист № 5

Всего листов 6

Комплектность средства измерений

Комплект поставки в соответствии с заказом и эксплуатационной документацией, основ-

ной комплект включает:

хроматограф;

руководство по эксплуатации - в виде электронной версии на веб-сайтах производите-

лей

(www.emersonprocess.com

www.raihome.com)

, на информационном или на бу-

мажном носителе - по требованию заказчика;

методика поверки МП 242-1954-2015;

паспорт.

Поверка

осуществляется по документу МП 242-1954-2015 «Хроматограф газовый промышленный спе-

циализированный модели 370ХА. Методика поверки», утвержденному ФГУП "ВНИИМ

им. Д.И. Менделеева" 16.06.2015 года.

Основныесредстваповерки:стандартныеобразцысоставаприродногогаза

ГСО 9299-2009 (ИПГ-13).

Знак поверки хроматографа газового промышленного специализированного модели

370ХА наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в ГОСТ 31371.7-2008 «Газ природный. Определение состава методом газовой хро-

матографии с оценкой неопределенности. Методика измерений молярной доли компонентов».

Нормативные и технические документы, устанавливающие требования к хроматографам

газовым промышленным специализированным модели 370ХА

ГОСТ 8.578-2014. «Государственная система обеспечения единства измерений. Государ-

ственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 31371.7-2008 «Газ природный. Определение состава методом газовой хроматогра-

фии с оценкой неопределенности. Методика измерений молярной доли компонентов».

Техническая документация фирмы- изготовителя.

Изготовители

Фирма «Emerson Process Management/Rosemount Analytical, Inc.», США

Адрес: 10241 West Little York Rd, Suite 200, Houston, TX 77040

Фирма «Emerson Process Management Ltd./ Rosemount Analytical», Великобритания

Адрес: Unit 5 Block 2 Dumyat Business Park, Tullibody, FK10 2PB Scotland

Заявитель

ООО «Эмерсон»

Адрес: РФ, 115054, г. Москва, ул. Дубининская, д. 53, стр. 5

Тел.: +7 (495) 995-95-59, факс: +7 (495) 424-88-50

Эл. почта:

info.RU@emerson.com

ИНН 7705130530

Лист № 6

Всего листов 6

Испытательный центр

ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: РФ, 190005, Санкт-Петербург, Московский пр., 19

Тел.: (812) 251-76-01, факс: (812) 713-01-14

Эл.почта:

info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испыта-

ний средств измерений в целях утверждения типа № RA.RU.311541 от 01.01.2016 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2016 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
81791-21	Хроматографы ионные	Dionex ICS-6000	Компания "Thermo Fisher Scientific Inc.", США	1 год	Перейти
10615-86	Хроматографы газовые	Цвет-580	ОКБА НПО "Химавтоматика", г.Дзержинск	1 год	Перейти
11012-87	Хроматографы промышленные взрывозащищенные	Нефтехром-1123	АООТ "Севкавэлектроприбор", г.Нальчик	2 года	Перейти
3875-73	Хроматографы лабораторные газовые	Газохром-1106	Нет данных	Нет данных	Перейти
11644-88	Пирометры спектрального отношения специализированные	Спектропир 11	НПО "Электронмаш", г.С.-Петербург	Нет данных	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуХроматографы газовые промышленные специализированные 370ХАГРСИ 64085-16

Заказать поверку
Хроматографы газовые промышленные специализированные 370ХА
ГРСИ 64085-16
