Резервуары стальные вертикальные цилиндрические номинальной вместимостью 100 м3 РВС-100, ГРСИ 64077-16
Номер госреестра:
64077-16
Наименование СИ:
Резервуары стальные вертикальные цилиндрические номинальной вместимостью 100 м3
Обозначение типа:
РВС-100
Производитель:
ООО "РН-Туапсенефтепродукт", г.Туапсе
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 8 шт. с зав.№ 72 … 79
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62435
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары стальные вертикальные цилиндрические номинальной вместимостью
100 м³ РВС-100
Назначение средства измерений
Резервуары стальные вертикальные цилиндрические номинальной вместимостью 100 м³
РВС-100 предназначены для измерений объема при приеме, хранении и отпуске светлых
нефтепродуктов
Описание средства измерений
Резервуары представляют собой закрытые стальные сосуды в виде вертикально
установленного цилиндра, с днищем и стационарной кровлей, без теплоизоляции.
Резервуары установлены на бетонном фундаменте, оборудованы кольцевой лестницей,
кольцевыми и переходными площадками, люками-лазами для обслуживания во время
эксплуатации. Кровля резервуаров коническая самонесущая из рулонов.
Резервуары оснащены трубопроводами приема и выдачи светлых нефтепродуктов,
предохранительнымиклапанами,контрольно-измерительнымиприборами,средствами
автоматики, и имеют наружные и внутренние антикоррозионные покрытия.
Общий вид резервуаров представлен на рисунке 1.

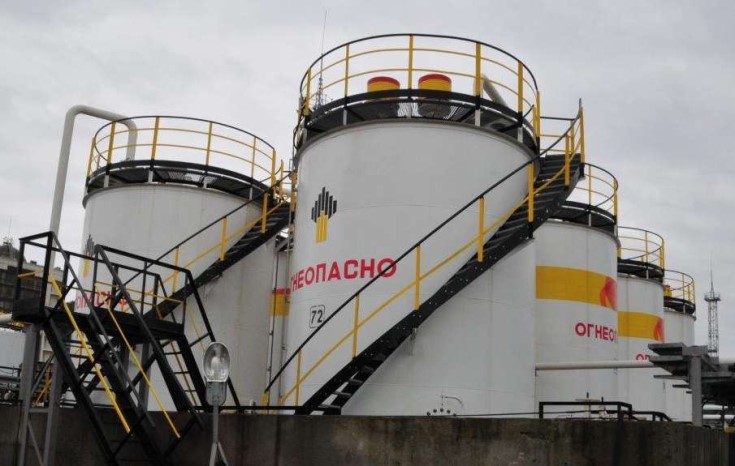

Рисунок 1 - Общий вид резервуаров
Метрологические и технические характеристики
Таблица 1
1. Номинальная вместимость резервуара, м³100
2. Пределы допускаемой относительной ±0,1
погрешности определения вместимости, %
Лист № 2
Всего листов 3
4730
5970
60647
Продолжение таблицы 1
3. Габаритные размеры
- внутренний диаметр, мм
- высота цилиндрической части, мм
4. Масса, не более, кг
5. Условия эксплуатации
- температура окружающего воздуха, °С
6. Срок эксплуатации, лет
7. Класс (группа) опасности сосуда
от -18 до +50
30
IV класс
Знак утверждения типа
наносится в виде наклейки на титульный лист паспорта
Комплектность средства измерений
- резервуар – 8 экз.
- паспорт – 8 экз.
Поверка
осуществляется по МИ 3144-2008 «ГСИ. Резервуары стальные вертикальные цилиндрические.
Методика поверки электронно-оптическим методом»
В перечень основных средств поверки входят:
- Рулетка измерительная с грузом Р20Н2Г 2-го класса точности, с верхним пределом
измерений 20 м;
- Рулетка измерительная с грузом Р20Н2Г 2-го класса точности, с верхним пределом
измерений 50 м;
- Тахеометр электронный SOKKIA NET1200 СКО измерений расстояний 1,0 мм,
СКО измерений углов 1";
- Нивелир компенсаторный VEGA L24 погрешность ±2 мм;
- Массовый расходомер Promass 83F диапазон измерений от10 до 70 м³/ч, погрешность
±0,1%;
- Толщиномер А1207 диапазон измерений от 0,8 до 30 мм, погрешность ±0,1 мм
- Прибор комбинированный ТЕSTO-410-1 диапазон измерений от минус 10 до
плюс 50°С, погрешность ±0,5°С;
Знак поверки наносится на свидетельство о поверке и на титульный лист
градуировочной таблицы резервуара, заверяется подписью поверителя
Сведения о методиках (методах) измерений
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к
методикам выполнения измерений»
Нормативные документы, устанавливающие требования к резервуарам стальным
вертикальным цилиндрическим номинальной вместимостью 100 м³ РВС-100
ГОСТ 31385-2008 «Резервуары вертикальные стальные цилиндрические. Общие
технические условия»
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема
жидкости»
Изготовитель
ООО «РН-Туапсенефтепродукт», ИНН 2365004417
352800, Краснодарский край, г. Туапсе, ул. Индустриальная, д. 4
Тел./факс 8(86167)38-3-14
Лист № 3
Всего листов 3
Испытательный центр
ГЦИ СИ ООО «Сочи-Стандарт»
354053, Россия, Краснодарский край, г.Сочи, ул.Крымская, 25/3 «А»
Тел./факс 8(862)250-13-03
Аттестат аккредитации ГЦИ СИ ООО «Сочи-Стандарт» по проведению испытаний
средств измерений в целях утверждения типа № 30131-11 от 03.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
