Спектрометры атомно-абсорбционные PinAAcle 500, ГРСИ 64075-16
Номер госреестра:
64075-16
Наименование СИ:
Спектрометры атомно-абсорбционные
Обозначение типа:
PinAAcle 500
Производитель:
Фирма "PerkinElmer Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62433
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры атомно-абсорбционные PinAAcle 500
Назначение средства измерений
Спектрометры атомно-абсорбционные PinAAcle 500 (далее по тексту - спектрометры)
предназначены для измерения концентрации различных элементов в жидких средах.
Описание средства измерений
Принципдействияспектрометров основанна методе атомно-абсорбционного
спектрального анализа.
Спектрометры представляет собой стационарный лабораторный прибор с сенсорным
экраном.
Атомизация проб проводится при помощи пламенного атомизатора. В пламенной
горелке в зависимости от определяемых элементов используется пламя смесей: “ацетилен -
воздух”, “ ацетилен - закись азота ”, при помощи программного обеспечения Syngistix Touch и
Syngistix for AA ( по запросу), можно управлять скоростью потока горючего газа (ацетилен) и
окислителя (воздух/закись азота) и его оптимизацией. Система газового контроля встроена в
спектрометры, она включает в себя блокировочные устройства для пламени, что необходимо
для обеспечения безопасной работы.
Рисунок 1 - Общий вид атомно-абсорбционных спектрометров PinAAcle 500.
Место нанесения знака поверки
Лист № 2
Всего листов 5

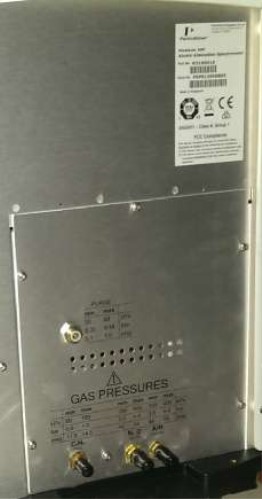

Рисунок 2 - Задняя панель спектрометра атомно-абсорбционного PinAAcle 500
В спектрометрах вместо беспроводной оптики (атмосферной оптической линии связи)
используется оптоволоконная (стекловолокно). Оптическая система спектрометров базируется
на монохроматорах с дифракционной решеткой конфигурации Литтрова, с механизированным
приводом для автоматического выбора длины волны и пика.
В состав оптической trial спектрометров входят четыре ламповых держателя со
встроенными блоками питания для четырех ламп с полым катодом (HCL) или двух
безэлектродных газоразрядных ламп (EDL) и двух ламп с полым катодом (HCL). Излучение от
требуемой лампы собирается на подвижном зеркале и соединяется в подводящем оптоволокне.
На спектрометрах могут быть определены элементы, резонансные спектральные линии которых
лежат в диапазоне от 180 до 900 нм, при условии наличия соответствующего источника
резонансного излучения.
Спектрометры могут работать в следующих режимах:
–
атомно-эмиссионный;
–
атомно-абсорбционный с непосредственным вводом пробы в пламя.
Спектрометры оснащены дейтериевым корректором фона, а также могут оснащаться
высокочувствительным или стальным распылителем.
В качестве дополнительного оборудования спектрометры могут комплектоваться
автоматическим дозатором проб, а также проточно-инжекционной и ртутно-гидридной
системой.
Программное обеспечение
Управление процессом измерения и обработки выходной информации в спектрометрах
осуществляется через встроенный компьютер с помощью специального программного
обеспечения Syngistix Touch версии 1.0 (управление осуществляется через цветной сенсорный
экран). Данное программное обеспечение устанавливается производителем при производстве
спектрометров.
Программнымобразомосуществляетсянастройкаприбора,построение
градуировочных зависимостей на основе анализа стандартных образцов, оптимизация
параметров прибора, управление его работой, обработка информации, печать и запоминание
Маркировка
Место
пломбирования
Лист № 3
Всего листов 5
результатов анализа. Во всех частях программы, в которых требуется какой-либо ввод,
предусмотрено необходимое установочное значение, принимаемое программой по умолчанию
и соответствующее стандартным методикам. Поэтому в большинстве случаев для проведения
анализа достаточно в методе анализа задать лишь необходимые для определения элементы.
По желанию заказчика спектрометры можно подключить к внешнему ПК и
осуществлять измерения при помощи дополнительного программного обеспечения Syngistix for
AA версии 1.0 и выше. Защита программного обеспечения от непреднамеренных и
преднамеренных изменений соответствует высокому уровню согласно Р 50.2.077-2014.
Программное обеспечение имеет следующие идентификационные данные:
-
-
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОSyngistix TouchSyngistix for AA
Номер версии (идентификационный номер) Не ниже Не ниже
ПО 1.0.0.1137 1.0.0.1447
Цифровой идентификатор ПО (контрольная -
сумма исполняемого кода)
Алгоритм вычисления цифрового-
идентификатора ПО
Метрологические и технические характеристики
Наименование характеристики
Значение характеристики
Таблица 2 - Метрологические и технические характеристики
Спектральный диапазон, нм
Спектральная ширина щели, нм
Характеристические концентрации, мкг/дм
3
от 180 до 900
0,2; 0,7; 2,0
длядля стального
высокочувствитель распылителя
ного распылителя
80 200
30 50
4 20
8 20
±2
±2
(100-230)±10 %
50±3 или 60 ±3
800
670
´
630
´
640
- медь (Cu)
- цинк (Zn)
Пределы обнаружения меди (по критерию 3
s
),
мкг/дм
3
, не более
- медь (Cu)
- цинк (Zn)
Относительное СКО случайной составляющей
погрешности спектрометра, %
- медь (Cu)
- цинк (Zn)
Параметры электрического питания:
напряжение переменного тока, В
частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Габаритные размеры (Д
´
Ш
´
В), мм, не более
Масса:
- Прибор (без сенсорного экрана), кг, не более
- Сенсорный экран, кг, не более
57
3,5
Лист № 4
Всего листов 5
Наименование характеристики
Значение характеристики
от +10 до +35
от 20 до 80
760±35
Условия эксплуатации:
- диапазон температур окружающей среды, ºС
- диапазон относительной влажности, %
- атмосферное давление, мм рт.ст
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации спектрометров печатным способом
и на корпус спектрометров в виде наклейки.
Комплектность средства измерений
Количество, шт.
1
1
1
1
1
1
1
1
1
1
1
Таблица 3 - Комплектность средства измерений
Наименование
Спектрометр атомно-абсорбционный PinAAcle 500
Программное обеспечением на CD-диске Syngistix for AA**
Набор для установки
Принтер*
Персональный компьютер*
Автодозатор*
Проточно-инжекционная система FIAS*
Ртутно-гидридная система MHS-15*
Руководство по эксплуатации
Руководство по программному обеспечению**
Методика поверки
*по желанию заказчика
**поставляется к ПО Syngistix for AA
Поверка
осуществляется по документу МП 004.Д4-16 «Cпектрометры атомно-абсорбционные
PinAAcle 500. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 29 сентября 2015 года.
Основные средства поверки:
государственные стандартные образцы состава растворов ионов металлов Cu
(ГСО 7764-2000), Zn (ГСО 7770- 2000), массовая концентрация ионов 1,0 мг/см
3
. Погрешность
определения концентрации ± 1 % при доверительной вероятности Р=0,95.
Место нанесения знака поверки приведено на рисунке 1.
Сведения о методиках (методах) измерений
«Спектрометры атомно-абсорбционные PinAAcle 500. Руководство по эксплуатации»,
главы 5, 6.
Нормативные и технические документы, устанавливающие требования к спектрометрам
атомно-абсорбционным PinAAcle 500
Техническая документация фирмы «PerkinElmer Inc.», CША
Изготовитель
«PerkinElmer Inc.», CША
Адрес: USA, MA 02451, 940 Winter Street Waltham
Телефон/Факс: +1 (781) 663-6900; Электронная почта:
Лист № 5
Всего листов 5
научно-
средств
Заявитель
Московское представительство АО «Шелтек АГ»
ИНН 9909173166
Адрес: 119334, г. Москва, ул. Косыгина, 19
Телефон +7(495)935-88-88
Факс +7(495)564-87-87
Электронная почта:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
