Приложение к свидетельству № 62410
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мезонины тензометрические МТМ8
Назначение средства измерений
МезонинытензометрическиеМТМ8(далее-мезонины)предназначеныдля
воспроизведения и измерений напряжения постоянного тока в составе магистрально-модульной
аппаратуры стандарта VXI, LXI, AXIe.
Описание средства измерений
Мезонин устанавливается на носитель мезонинов или в устройство MezaBOX
и конструктивно выполнен в виде лицевой панели с прикрепленной к ней печатной платой.
На лицевой панели мезонина установлены 8 соединителей типа RJ-45, а на печатной плате
соединитель типа ESQT-150, обеспечивающий электропитание мезонина и обмен данными
между мезонином и носителем мезонинов (или MezaBOX). Носители мезонинов применяются
совместно с шасси (базовым блоком) стандарта VXI с установленным в него контроллером.
Управление режимами и обработка измерительной информации производятся с
помощью программного обеспечения, установленного на внешний компьютер (контроллер).
Мезониныобеспечиваютизмеренияотносительногоперемещенияпо
четвертьмостовой, полумостовой и полномостовой схемам подключения тензодатчиков.
Значенияотносительногоперемещениярассчитываютсякакотношениеизмеренного
дифференциального напряжения с мостовой схемы к опорному напряжению питания моста.
Принцип действия мезонинов при измерении напряжения основан на согласовании,
усилении,аналогово-цифровомпреобразованиивходныхсигналов24-битнымАЦП,
дальнейшей обработке информации в компьютере, её регистрации и выдаче результатов
измерений и расчетных величин на внешние устройства в виде, удобном для пользователя.
Принцип действия мезонинов при воспроизведении двухполярного напряжения постоянного
тока для питания мостовых схем подключения тензодатчиков основан на цифроаналоговом
преобразовании заданных в цифровом коде значений напряжения 24-битным ЦАП в
аналоговый сигнал.Значения воспроизводимого напряженияотображаютсяв окне
управляющей программы.
По условиям эксплуатации мезонины относится к группе 3 по ГОСТ 22261-94
с диапазоном рабочих температур от 5 до 40 ºС и относительной влажностью воздуха до 80 %
при температуре 25 °С без предъявления требований по механическим воздействиям.
Внешний вид передней панели мезонина приведен на рисунке 1. Внешний вид носителя
мезонинов с установленным мезонином и схема пломбировки от несанкционированного
доступа приведены на рисунке 2.

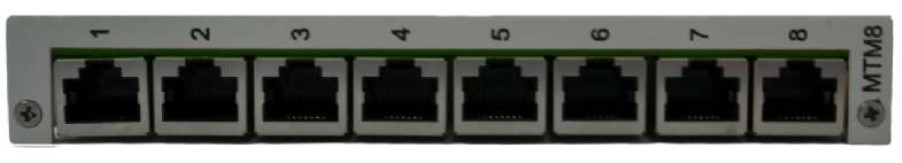

Рисунок 1 - Внешний вид передней панели мезонина
Лист № 2
Всего листов 5

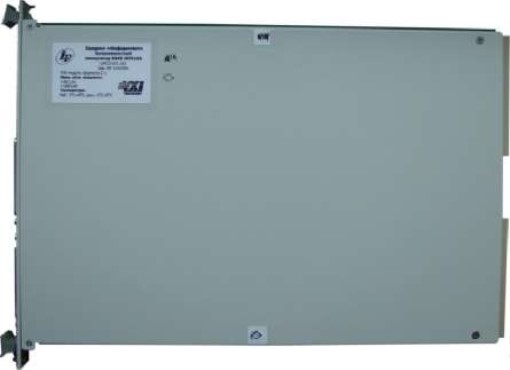

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Мезонины работают под управлением программного обеспечения (ПО), которое
выполняет следующие функции:
- считывание из мезонина измерительной информации;
- передачу измерительной информации ПО верхнего уровня.
Метрологически значимая часть ПО выделена в файлы библиотек математических
функций: unmtm6_math.dll.
Идентификационныеданные(признаки)метрологическизначимойчастиПО
вычислены по алгоритму CRC32. Результаты расчёта контрольной суммы приведены в
таблице 1.
CRC32
Значение
unmtm6_math.dll
1.0
5BCD3728
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии ПО (идентификационный код)
Цифровой идентификатор ПО
Алгоритм вычисления цифрового
идентификатора ПО
Влияние ПО на метрологические характеристики изделия учитывается в общих
согласованных допусках.
Метрологически значимая часть ПО и измеренные данные достаточно защищены
с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «высокий» по Р 50.2.077 - 2014.
Метрологические и технические характеристики
Количество входных каналов ...........................................................................................8.
Периоды опроса (программно устанавливаемые), мкс.........................1,6; 3,2; 6,4; 12,8.
Диапазон воспроизведения напряжения постоянного тока, В.....................от 0,5 до 16.
Пределы допускаемой приведенной (к верхнему пределу диапазона воспроизведения)
погрешности воспроизведения напряжения питания Uп, %...................................................±0,1.
Место пломбировки
Лист № 3
Всего листов 5
Диапазон измерений напряжения постоянного тока Uд, мВ .............от минус 50 до 50.
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений (к ВП))
погрешности измерений напряжения постоянного тока при периоде опроса 1,6 мкс, %....±0,1.
Диапазоны измерений относительного перемещения приведены в таблице 2
Схема
подключения
Напряжение
питания, В
Четвертьмостовая
2
Таблица 2
Значение
коэффициента
К
2,5
10
Диапазон измерений
относительного перемещения,
млн
-1
(мк
e
)
от минус 40000 до 40000
от минус 10000 до 10000
Полумостовая1
Полный мост0,5
2,5от минус 20000 до 20000
10 от минус 5000 до 5000
2,5от минус 10000 до
10000 10 от минус 2500 до
2500
Примечание: относительное перемещение (млн
-1
(мк
e
)) определяется по формуле
K
×
(Uд/Uп)
×
10
6
Пределы допускаемой относительной приведенной (к ВП) погрешности измерений
относительного перемещения, % ...............................................................................................±0,2.
Общие характеристики
Габаритные размеры (ширина х высота х длина), мм, не более ...................152×22×270.
Масса, кг, не более............................................................................................................0,3.
Параметры электропитания (через соединитель ESQT-150):
- напряжение постоянного тока, В ...........................................................................5; минус 12; 12.
- сила тока потребления, мА, не более:
по цепи питания 5 В.......................................................................................................................100;
по цепям питания минус 12 и 12 В...............................................................................................500.
Потребляемая суммарная мощность, Вт, не более.........................................................25.
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С..........................................................................от 5 до 40;
- относительная влажность воздуха при температуре 25 °С, %, не более..................................80;
- атмосферное давление, кПа (мм рт. ст.)....................................... от 84 до 106,7 (от 630 до 800).
Знак утверждения типа
наносится на титульный лист паспорта методом компьютерной графики.
Комплектность средства измерений
Комплект поставки мезонинов приведен в таблице 3.
Наименование
Эксплуатационная документация:
Таблица 3
ОбозначениеКол.
Мезонин тензометрический МТМ8
Комплект ПО модулей Информтест
ФТКС.468266.054 1
ФТКС.85001-01 1
Мезонин тензометрический МТМ8.
Руководство по эксплуатации
ФТКС.468266.054РЭ1
Лист № 4
Всего листов 5
Наименование
Обозначение
Кол.
ФТКС.65033-01 34 01
1
ФТКС.75033-01 32 01
1
1
Принадлежности:
ФТКС.468266.054ПС
1
Мезонин тензометрический МТМ8. Паспорт
Управляющая панель инструмента. Модульная
тензостанция МТМ6. Руководство оператора
Драйвер мезонина. Модульная тензостанция МТМ6.
Руководство системного программиста
Опись компакт-диска (CD).
«Комплект ПО модулей Информтест»
ФТКС.85001-01
90ОП1
Кабель ШШВ
Устройство сопряжения МТМ6
Устройство сопряжения МТМ6
Устройство сопряжения МТМ6
ИТМ
Патч-корд категории 5Е, длина 1,5 - 3 м
Патч-корд экранированный категории 5Е, длина 1 м
ФТКС.685621.038
ФТКС.687420.090
ФТКС.687420.090-01
ФТКС.687420.090-02
ФТКС.687420.128
--
1
1
1
1
1
1
1
Поверка
осуществляется в соответствии документом ФТКС.468266.054 РЭ «Мезонин тензометрический
МТМ8. Руководство по эксплуатации», раздел 5 «Поверка», утвержденным ООО «КИА»
28 апреля 2016 г.
Знак поверки наносится на паспорт мезонина.
Основные средства поверки:
- мультиметр 3458А (рег. № 25900-03): диапазон измерений напряжения постоянного
тока от минус 100 до 100 В, пределы допускаемой абсолютной погрешности измерений
напряжения постоянного тока ±(2,5·10
-6·
U
x
+ 0,3·10
-6
·U
д
), где U
х
- измеренное значение
напряжения, U
д
- верхний предел диапазона измерений;
- калибратор измерительных тензометрических мостов 1550А (рег.№ 46128-10):
диапазон воспроизведения коэффициента преобразования К от 0 до ±49,95 мВ/В, пределы
допускаемой абсолютной погрешности воспроизведения коэффициента преобразования
±(0,00025
×
К + 0,0005) мВ/В.
Сведения о методиках (методах) измерений
ФТКС.468266.054 РЭ.«МезонинтензометрическийМТМ8.Руководствопо
эксплуатации».
Нормативные и технические документы, устанавливающие требования к мезонинам
тензометрическим МТМ8
1 ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин.
Общие технические условия».
2 ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы
электронных модулей. Общие требования».
3 ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы».
4 ФТКС.468266.054 ТУ «Мезонин тензометрический МТМ8. Технические условия».
Лист № 5
Всего листов 5
Изготовитель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»),
г. Москва, Зеленоград
Юридический (почтовый) адрес: 124482, г. Москва, Зеленоград, Савёлкинский проезд,
д. 4, этаж 6, помещ. XIV, ком. 8
Тел/Факс: (495) 983-10-73
ИНН 7735126740
Испытательный центр
Обществосограниченнойответственностью«Координационно-информационное
агентство» (ООО «КИА»)
Юридический (почтовый) адрес: 107066, г. Москва, ул. Доброслободская, д. 10, стр. 5
(109029, г. Москва, Сибирский проезд, д. 2, стр. 11)
Телефон/факс: (495) 737-67-19
Аттестат аккредитации ООО «КИА» по проведению испытаний средств измерений в
целях утверждения типа RA.RU.310671 от 22.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 20185-00 | Весы платформенные тензометрические | ВПТ-2 | ОАО "Первоуральский новотрубный завод", г.Первоуральск | 1 год | Перейти |
| 19765-05 | Устройства тензометрические весоизмерительные электронные | ТВЭУ | ЗАО "Весоизмерительная компания "Тензо-М", пос.Красково | 1 год | Перейти |
| 21955-01 | Весы тензометрические автомобильные для статического взвешивания | Модерн-А (Модерн-30А, Модерн-60А) | ООО "Инженерный центр "АСИ", г.Кемерово | 1 год | Перейти |
| 43698-10 | Дозаторы заполнителей дискретного действия тензометрические | ДЗТ | ОАО "345 механический завод", г.Балашиха | 1 год | Перейти |
| 20738-00 | Весы платформенные тензометрические | 2288 | ЗАО "Элвес", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
