Приложение к свидетельству № 62405
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители крутящего момента силы цифровые SRTT
Назначение средства измерений
Измерители крутящего момента силы цифровые SRTT (далее - измерители) предназна-
чены для воспроизведения и передачи единицы крутящего момента силы при поверке и калиб-
ровке ключей и отверток динамометрических, а также иных устройств, использующихся при
нормированной затяжке резьбовых соединений.
Описание средства измерений
Принцип действия измерителей заключается в преобразовании деформации упругого
тела датчика, с наклеенными на нём тензорезисторами, в пропорциональный, приложенному
крутящему моменту силы, сигнал разбаланса тензометрического моста с последующим его пре-
образованием в показания цифрового дисплея.
Измерители включают в себя датчик крутящего момента силы – первичный преобразо-
ватель и вторичный преобразователь STanaliser или STanaliser 6000. Измерители выпускаются в
двух модификациях SRTT и SRTT-L.
Первичный преобразователь измерителя модификации SRTT со вторичным преобразо-
вателем соединяются с помощью кабеля. Первичный преобразователь измерителя модификации
SRTT-L подключается непосредственно к вторичному преобразователю через соответствую-
щий разъём. Вторичный преобразователь содержит блок питания тензометрического моста дат-
чика, преобразователь выходного сигнала датчика и цифровой дисплей.
Общий вид измерителей крутящего момента силы цифровых SRTT и SRTT-L представ-
лен на рисунках 1 и 2.

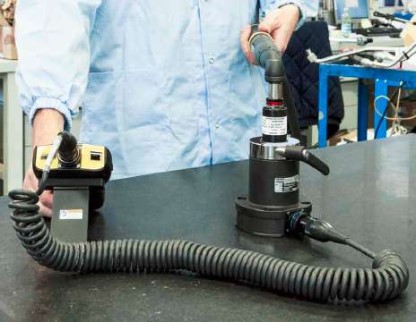

Рисунок 1 - Общий вид измерителей крутяще-
го момента силы цифровых SRTT

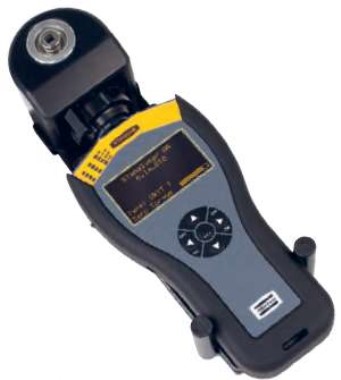

Рисунок 2 - Общий вид измерителей крутяще-
го момента силы цифровых SRTT-L
Модификации измерителей, которые имеют в своём наименовании индекс «B», отли-
чаются применением более надежного разъема для подключения кабеля.
Опломбирование измерителей крутящего момента силы цифровых SRTT производится
посредством нанесения защитной наклейки на стык корпуса.
Лист № 2
Всего листов 4
Метрологические и технические характеристики
10,7
160×148
Таблица 1 - Метрологические и технические характеристики SRTT
Наименование
В500-500-
50 20
50-500
В1000- 1400- В 2000 -
50 25 50
100- 140- 200-
1000 1400 2000
5018,9
502550
кг
характеристики
Значение характеристик измерителя
Модификация 0,5 - B 0,5 - В 2 - 2 - 06 5 - 06 В 5 - В 25- 25 -10 В 50-75-В 100 -В250 -180-
06131313363613363613
Диапазон изме-0,05-0,5 0,2-2 0,5 - 5 2,5-25 5 - 50 7,5- 10 - 25 - 18-
рений, Н
×
м
75 100 250 180
Пределы допус-
каемой относи-
тельной статиче-
±
0,5
ской погрешно-
сти, %
Размер
присоединительн
ого квадрата или6,310,03612,53612,5
шестигранника,
мм
Масса, не более,
1,43,7
ратура, ºС
Габаритные
размеры, (Ø×В),80×80120×106
не более, мм
Рабочая темпе-
от
п
люс 5 до
пл
юс 40
10 ÷ 75
Относительная
влажность, %
Напряжение пи-
тания сетевого220
±
10 %
блока, В
Частота напря-
жения питания,50 - 60
Гц
Лист № 3
Всего листов 4
9,5
L 30
3 - 30
6,3
95×74×71
220
±
10 %
Таблица 2 - Метрологические и технические характеристики SRTT-L
Наименование характеристикиЗначение характеристик измерителя
Модификация L 1 L 4L 12
Диапазон измерений, Н
×
м
0,1 – 1 0,4 - 4 1,2 - 12
Пределы допускаемой относи-
тельной статической погрешности,
±
0,5
%
Размер присоединительного квад-
рата или шестигранника, мм
Масса, не более, кг1,4
Габаритные размеры, (Д×Ш×В),
не более, мм
Рабочая температура, ºСот плюс 5 до плюс 40
Относительная влажность, % 10÷75
Напряжение питания сетевого
блока, В
Частота напряжения питания, Гц50 - 60
STanaliser / STanaliser 6000:
- габаритные размеры (Д×Ш×В), мм
- масса, г
209 × 105 × 37
1627
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклей-
кой на корпус измерители крутящего момента силы цифровые SRTT.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Датчик крутящего момента силы
Вторичный преобразователь STanaliser или Stanaliser 6000
Соединительный кабель
Кабель сетевого питания
Руководство по эксплуатации
Количество
1
1
1
1
1
Поверка
осуществляется в соответствии с документом ГОСТ Р 8.796-2012 «Государственная система
обеспечения единства измерений. Измерители крутящего момента силы. Методика поверки».
Знак поверки наносится на свидетельство о поверке.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- эталоны 1-го разряда по ГОСТ 8.752-2011.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Измерители крутящего момента силы
цифровые SRTT. Руководство по эксплуатации.
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к измерителям
крутящего момента силы цифровым SRTT
1 ГОСТ Р 8.752-2011 «Государственная система обеспечения единства измерений. Госу-
дарственная поверочная схема для средств измерений крутящего момента силы».
2 Техническая документация «Atlas Copco BLM S.r.l.», Италия.
Изготовитель
«Atlas Copco BLM S.r.l.», Италия
Via Pepe, 11 Paderno Dugnano 20037 (MI) ITALY
Тел.:+39 0291084159, Факс: +39 0291082713
E-mail:
Заявитель
Акционерное общество «Атлас Копко» (АО «Атлас Копко»)
ИНН 7710218759
141402, РФ, Московская область, г. Химки, Вашутинское шоссе д. 15
Телефон/факс: +7(495) 933-55-55
E-mail:
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации ГЦИ СИ ООО «Автопрогресс-М» по проведению испытаний
средств измерений в целях утверждения типа № 30070-07 от 26.04.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
