Системы измерений передачи данных EPG R15, ГРСИ 64024-16
Номер госреестра:
64024-16
Наименование СИ:
Системы измерений передачи данных
Обозначение типа:
EPG R15
Производитель:
Фирма "Ericsson AB", Швеция
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.05.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62380
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерений передачи данных EPG R15
Назначение средства измерений
Системы измерений передачи данных EPG R15, далее СИПД, предназначены для изме-
рений количества (объема) информации при передаче данных, с целью получения исходных
данных для расчета их стоимости.
Описание средства измерений
СИПД является виртуальной (функциональной) системой комплекса оборудования с
измерительными функциями, реализованного на шлюзовом узле поддержки пакетной передачи
данных GGSN-EPG, версия ПО 15, производства Ericsson AB, Швеция.
Оборудование осуществляет коммутацию пакетных данных в сетях GSM 900/1800,
UMTS, LTE, включая маршрутизацию и управление пользовательскими сессиями, а также
функции тарификации.
СИПД не имеет выделенных блоков, плат или самостоятельных программ, а использует
возможности и функции аппаратуры и программного обеспечения названного оборудования.
Конструктивно оборудование выполнено по модульному принципу: плата-кассета-
кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкциони-
рованного доступа. Доступ к кассетным модулям возможен только после вскрытия защитной
двери статива (рис. 1).
На рис. 2 изображено место блокировки кассетного модуля, исключающего возмож-
ность бесконтрольной выемки кассет. Доступ к процессору исключен конструкцией и с помо-
щью однократно наклеиваемой этикетки с фирменным знаком.
Общий вид оборудования и схема блокировки от несанкционированного доступа, пред-
ставлены на рисунках 1 и 2.

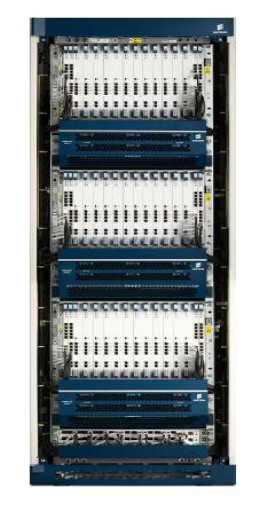

Рисунок 1 - Общий вид оборудованияРисунок 2 - Место блокировки кассет
(выделено)
Лист № 2
Всего листов 3
Программное обеспечение
Программное обеспечение (ПО) встроенное, версия ПО 15, управляет функционирова-
нием оборудования.
Идентификационные данные ПО оборудования приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО
EPG
Номер версии (идентификационный номер) ПО15
Цифровой идентификатор ПОEPG_18R52F03
Уровень защиты ПО и измерительной информации - высокий, в соответствии с
пунктом 4.5 рекомендации по метрологии Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и
измерительную информацию.
Метрологические и технические характеристики
приведены в таблице 2.
Таблица 2
Характеристика
Значение
Пределы допускаемой абсолютной погрешности измерения
количества (объема) информации в диапазоне от 10 байт до
100 Мбайт, байт
±1
Вероятность неправильного представления исходных данных
для тарификации, не более0,0001
Знак утверждения типа
наносится на эксплуатационную документацию оборудования, в состав которого входит СИПД,
типографским cпособом.
Комплектность средства измерений
- методика поверки на СИПД;
- СИПД, в составе комплекса оборудования;
- руководство по эксплуатации 5295-017-294220846-2016РЭ cистем измерений передачи данных
EPG R15.
Поверка
осуществляется по документу 5295-017-29420846-2016МП «Системы измерений передачи дан-
ных EPG R15. Методика поверки», утвержденному ФГУП ЦНИИС 15 марта 2016 г.
Основное средство поверки:
формирователь IP-соединений Амулет-2 (регистрационный № 43833-10).
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о
поверке.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
Руководство по эксплуатации 5295-017-294220846-2016РЭ cистем измерений передачи
данных EPG R15.
Нормативные и технические документы, устанавливающие требования к системам изме-
рений передачи данных EPG R15
Техническая и эксплуатационная документация Ericsson AB, Швеция.
Изготовитель
Ericsson AB, Швеция
SЕ-164 80 Stockholm, Sweden
Испытательный центр
ФГУП «ЦНИИС»
Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
E-mail:
Аттестат аккредитации ФГУП «ЦНИИС» по проведению испытаний средств измерений
в целях утверждения типа № 30112-13 от 22.03.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
