Калибраторы векторных измерителей параметров электрических систем Fluke 6135A/PMU, ГРСИ 64022-16
Номер госреестра:
64022-16
Наименование СИ:
Калибраторы векторных измерителей параметров электрических систем
Обозначение типа:
Fluke 6135A/PMU
Производитель:
Фирма "Fluke Corporation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.05.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62378
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторывекторныхизмерителейпараметровэлектрическихсистем
Fluke 6135A/PMU
Назначение средства измерений
Калибраторывекторныхизмерителейпараметровэлектрическихсистем
Fluke 6135A/PMU (далее - Калибратор), предназначен для испытаний и калибровки векторных
измерителейпараметроврежима электроэнергетическихсистем(фазоров), которые
применяются для векторного измерения напряжения и тока в узлах и ветвях энергосистемы, в
том числе для контроля переходных процессов и фазовой и амплитудной рассинхронизации.
Калибратор воспроизводит статические и динамические условия, в которых фазоры могут
находиться в процессе эксплуатации.
Описание средства измерений
Калибратор представляет собой трехфазную измерительную систему, состоящую из
калибратора электрической мощности Fluke 6105А и двух вспомогательных блоков
Fluke 6106А (Госреестр № 51159-12), устройства синхронизации времени, приемника сигналов
GPS и управляющего компьютера.
Принцип действия состоит в том, что Калибратор моделирует (имитирует) динамические
эффекты, возникающие в реальных электрических цепях. Моделирование таких эффектов
осуществляется при заранее задаваемых параметрах, а измерение этих параметров проводится с
помощью калибруемых фазоров, что и позволяет осуществить их калибровку. Калибратор
моделирует динамические эффекты при пяти режимах работы, которые перечислены и
охарактеризованы в таблицах 2 - 4. Динамические эффекты моделируются с привязкой к
всемирному координированному времени, что обеспечивается GPS-приемником, входящим в
комплект Калибратора. Внешний вид Калибратора представлен на рисунке 1. Конструкция
Калибратора позволяет пользователю осуществить его пломбирование.
Лист № 2
Всего листов 6

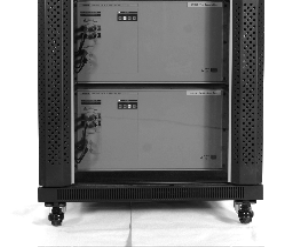

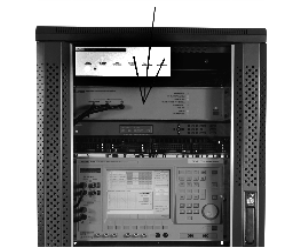

Рисунок 1 - Внешний вид калибратора векторных измерителей параметров электрических
систем Fluke 6135A/PMU и отдельные блоки в его составе
Стрелкой показано место нанесения знака утверждения типа и поверочного клейма.
Программное обеспечение
встроено в защищённую от записи память микроконтроллера, что исключает возможность его
несанкционированных настройки и вмешательства, приводящего к искажению результатов
измерений.ИдентификационныеданныепрограммногообеспеченияКалибраторов
представлены в таблице 1.
Лист № 3
Всего листов 6
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОПО для калибраторов векторных измерителей
параметров электрических систем
Fluke 6135A/PMU Firmware
Номер версии ПО1.0 и выше
Цифровой идентификатор ПО -
Другие идентификационные данные -
Защита программного обеспечения от непреднамеренных и преднамеренных изменений по
Р 50.2.077 - 2014 соответствует уровню «высокий».
Метрологические и технические характеристики
Основные метрологические и технические характеристики калибраторов приведены в
таблицах 2 - 4.
, где Х - заданное значение мгновенного значения, n - номер измерения,
Таблица 2 - Имитация векторных ошибок в электрических сетях
ПараметрПределы основной допускаемой погрешности при
воспроизведении тестовых сигналов для калибровки фазоров
Тесты в статичном Тесты с модуляциейТесты с пилообразным
режимечастотысигналом
Суммарная векторная0,10,030,1
ошибка (TVE), %
Ошибка воспроизведения0,00050,0010,0005
частоты (FE), Гц
Ошибка воспроизведения0,0010,020,01
скорости изменения
частоты (RFE), Гц/с
Время задержки скачка0,0002
сигнала, с
Пределы допускаемой0,00005
абсолютной погрешности
при фиксации времени в
компьютерном протоколе, с
В соответствии с международным стандартом IEEE C37.118.1 погрешности Калибратора
определяются среднеквадратичным отклонением мгновенных значений выходных напряжений
и токов от заданных значений. Параметр обозначается английской аббревиатурой TVE, а в
русском переводе - «суммарная векторная ошибка». Вычисляется параметр по формуле:
(n) - результат n-ного измерения.
Лист № 4
Всего листов 6
Таблица 3 - Параметры воспроизводимых тестовых сигналов
Указанные характеристики сигналов могут быть реализованы только при условии
подключения к Калибратору в качестве нагрузки калибруемого векторного измерителя
параметров электрических систем (PMU)
Параметры воспроизводимых сигналовХарактеристики сигнала
Общие характеристики
Номинальное значение напряжения PMU, ВОт 10 до 240
Номинальное значение силы тока PMU, АОт 0 до 10
Величина сигнала напряжения От 10 до 120 % номинального
напряжения PMU
Величина сигнала силы тока От 10 до 200 % номинального
значения силы тока PMU
Диапазон частоты, ГцОт 44,0 до 65,9
Тестирование в статичном режиме
Диапазон фазовых углов, …
°
±180
Номера воспроизводимых гармоникОт 2 до 100
Диапазон амплитуды гармоник, %От 0 до 40
Диапазон частоты внеполосных помех, ГцОт 2 до 180
Диапазон коэффициента внеполосных помех, %От 0 до 40
Тестирование с модуляцией частоты
Значение напряжения и силы тока100 % от номинального значения
напряжения или силы тока PMU
Диапазон фазовых углов, …
°
±180
Диапазон частоты модуляции, ГцОт 0,1 до 12
Диапазон коэффициента амплитуднойОт 0 до 0,1
модуляции
Диапазон индекса угловой модуляции, радОт 0 до 0,1
Тестирование с линейным изменением частоты
Значение напряжения и силы тока100 % от номинального значения
напряжения или силы тока PMU
Диапазон линейного изменения частоты, ГцОт 44,0 до 65,9
Диапазон скорости изменения частоты, Гц/сОт 0,1 до 6
Диапазон угла сдвига фаз, …
°
±180
Тестирование со скачками входного сигнала
Значение напряжения и силы тока100 % от номинального значения
напряжения или силы тока PMU
Диапазон частоты, ГцОт 44,0 до 65,9
Диапазон угла сдвига фаз, …
°
±180
Диапазон воспроизводимых значений скачкаОт 0 до ±180
угла сдвига фаз, …
°
Диапазон воспроизводимых значений скачка От 0 до ±50
напряжения, %
Время между программируемыми скачками, с255
Количество программируемых скачковОт 1 до 40
Лист № 5
Всего листов 6
Питание от сети переменного тока
3500
Таблица 4 - Основные технические характеристики
Наименование характеристикиЗначение
Напряжение от 100 до 240 В,
с флуктуациями ±10 %, частота от 47 до 63 Гц
от + 5 до + 35
80
Потребляемая мощность
(не более), В∙А
Условия эксплуатации:
температура,
°
С
относит. влажность (не более), %
Условия хранения:
температура,
°
С
относит. влажность (не более), %
Время прогревания, ч
От 0 до 50
95
1
800 х 600 х 1170
Габаритные размеры (глубина х
ширина х высота), мм
Масса (не более), кг
170
Знак утверждения типа
наносится в виде наклейки на лицевую панель в соответствии с рисунком 1, а также
типографским методом на титульные листы эксплуатационной документации.
- 1 шт.;
- 1 шт.;
- 1 шт.;
- 1 компл.;
- 1 компл.;
- 1 компл.;
- 1 шт.;
- 1 шт.;
- 2 шт.;
Комплектность средства измерений
В комплект поставки входят:
устройство синхронизации системы Fluke 6135/PMU
приемник сигналов GPS
компьютер управляющий
калибратор электрической мощности Fluke 6105А
с двумя вспомогательными блоками Fluke 6106А
сетевые провода
измерительные провода
руководство по мерам безопасности
компакт- диск с ПО и руководством пользователя
компакт- диски с драйверами
методика поверки калибратора векторных измерителей
параметров электрических систем Fluke 6135A/PMU
- 1 экз.
Поверка
осуществляется в соответствии с документом МП 64022-16 «Калибраторы векторных
измерителей параметров электрических систем Fluke 6135A/PMU. Методика поверки»,
утвержденным ФГУП «ВНИИМС» 10.11.2015 г. Место нанесения поверительного клейма
указано на рисунке 1.
Основными средствами поверки являются:
- Осциллограф двухлучевой Tektronix TBS 1072B. Госреестр № 58295-14.
- Измеритель векторных параметров электросети, измеритель многофункциональный
Power Sentinel 1133А, фирмы «Arbiter Systems, Inc.» (ГР № 36636-07).
Сведения о методиках (методах) измерений
Калибраторвекторныхизмерителейпараметровэлектрическихсистем
Fluke 6135A/PMU. Руководство пользователя.
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к калибраторам
векторных измерителей параметров электрических систем Fluke 6135A/PMU
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма Fluke Corporation, США
Адрес: 6920 Seaway Blvd Everett, WA 98203, USA
Заявитель
Общество с ограниченной ответственностью «Ноубл Хаус Трэйдинг», г. Москва
Адрес: 125040, Москва, Скаковая ул., д. 36
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
