Термопреобразователи сопротивления платиновые T/R, ГРСИ 64017-16
Номер госреестра:
64017-16
Наименование СИ:
Термопреобразователи сопротивления платиновые
Обозначение типа:
T/R
Производитель:
Фирма "Termics S.r.l.", Италия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 024014-01/01, 024014-02/01
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62372
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления платиновые модели T/R
Назначение средства измерений
Термопреобразователи сопротивления платиновые модели T/R (далее по тексту -
термопреобразователи или ТС) предназначены для измерения температуры на всосе и
нагнетания воздуха компрессором К-101 на предприятии ООО «Акрил Салават», г. Салават.
Описание средства измерений
Принцип действия термопреобразователей основан на преобразовании измеряемой
температуры в изменение электрического сопротивления чувствительного элемента (ЧЭ) ТС.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с
одним ЧЭ, соединенной с защитной головкой, выполненной из алюминия. Измерительная
вставка состоит из одного платинового ЧЭ, помещенного в защитный чехол из нержавеющей
стали. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа
«Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователя с чувствительным
элементом 4-х проводная.
Общий вид термопреобразователя представлен на рисунке 1.

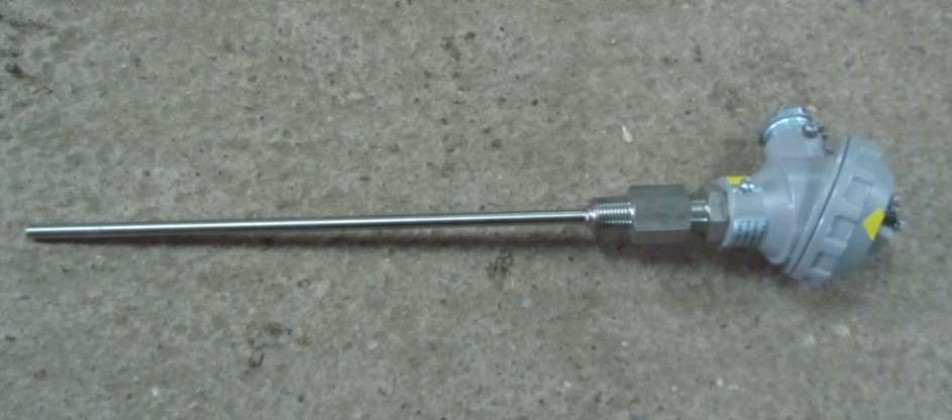

Рисунок1 - Общий вид термопреобразователя сопротивления платинового модели T/R
Метрологические и технические характеристики
представлены в таблице 1.
100
Значение
от минус 50 до плюс 200
0,00385
Pt100
Таблица 1
Наименование характеристики
Диапазон измерений температуры, ºС
Температурный коэффициент ТС α, ºС
-1
Условное обозначение номинальной статической характеристики
преобразования (НСХ) по МЭК 60751/ ГОСТ 6651-2009
Номинальное значение сопротивления термопреобразователя при
0 ºС (R
o
), Ом
Класс допуска ТС по МЭК60751/ГОСТ 6651-2009
В
Лист № 2
Всего листов 3
100
Значение
±
(0,3+0,005|t|)
8
250
300
Продолжение таблицы 1
Наименование характеристики
Пределы допускаемого отклонения сопротивления ТС от НСХ в
температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C
Электрическое сопротивление изоляции при температуре плюс
(25±10) ºС и относительной влажности воздуха от 30 до 80%,
МОм (при 100 В), не менее
Диаметр монтажной части ТС, мм
Длина монтажной части ТС, мм, не более:
- зав. № 024014-01/01
- зав. № 024014-02/01
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
от минус 40 до плюс 80
95
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность средства измерений
Термопреобразователь сопротивления платиновый модели T/R 2 шт.
Паспорт 2 экз.
Поверка
осуществляется в соответствии с документом ГОСТ 8.461-2009 «ГСИ. Термопреобразователи
сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009
(Госреестр № 19916-10);
- термостаты переливные прецизионные ТПП-1 моделей ТПП-1.1, ТПП-1.2 (Госреестр
№ 33744-07);
- калибраторы температуры JOFRA серий ATC-R и RTC-R (Госреестр 46576-11);
- измеритель температуры многоканальный прецизионный МИТ 8 модификации
МИТ 8.10(М) (Госреестр 19736-11);
- измеритель сопротивления изоляции АРРА607 (Госреестр № 56407-14).
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные документы, устанавливающие требования к термопреобразователям
сопротивления платиновым модели T/R
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные
элементы термопреобразователей сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Методика поверки.
Лист № 3
Всего листов 3
Изготовитель
Фирма «Termics S.r.l.», Италия
Via S. Predengo, 27/29, 26022 Castelverde - Cremona
Tel/Fax: +39 0372 471488 / +39 0372 471498
E-mail:
,
Заявитель
ЗАО «Научно-Диагностический Центр «Научно-Производственная Фирма «Русская
лаборатория» (ЗАО НДЦ НПФ «Русская лаборатория»)
ИНН 7801082551
Адрес: 197101, г. Санкт-Петербург, Большой проспект (П.С.), д. 57/1, офис 2
Тел.: (812) 325-66-24
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
