Номер госреестра:
64015-16
Наименование СИ:
Системы для измерения следов износа
Обозначение типа:
IAS
Производитель:
Фирма "Ducom Instruments (Europe) B.V.", Нидерланды
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.05.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62370
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы для измерения следов износа IAS
Назначение средства измерений
Системы для измерения следов износа IAS (далее - системы) предназначены для
измерений линейных размеров и оценки пятен или поверхностей износа до или после
испытаний, выполненных с использованием испытательного оборудования для определения
трибологических свойств смазочных материалов.
Описание средства измерений
Принцип работы системы заключается в обработке изображения исследуемой
поверхности, полученного с помощью микроскопа с CCD-камерой. Цифровое изображение
поступает на персональный компьютер с программным обеспечением, которое позволяет
оценить износ исследуемой поверхности как количественно (измерение диаметра, среднего
диаметра, длины большой и малой осей следов износа), так и качественно (отпечатка износа на
предмет выявления различий: сильно изношенная поверхность, гладко отполированная
поверхность и т.п.)
Система конструктивно состоит из камеры на основе устройства с зарядовой связью
(CCD-камеры), жестко закрепленной на основании с помощью стойки под определенным
углом, составной линзы для захвата изображения на заданном расстоянии от измеряемого
шарика, светодиодной кольцевой системы освещения с рассеивающими пластинами и
держателя испытательного чашки с измеряемыми шариками, установленного на основании
прибора, программного обеспечения (ПО), устанавливаемого на персональный компьютер
(ПК). По заказу может быть поставлена стойка для крепления микроскопа с осью в
вертикальном направлении.
Внешний вид системы представлен на рисунке 1.

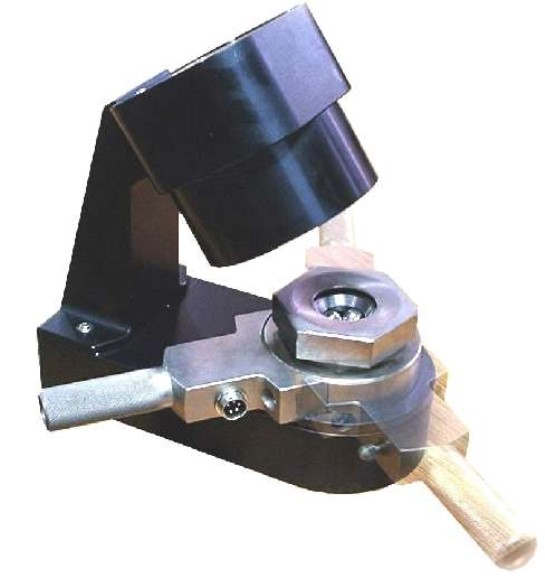

Рисунок 1 - Внешний вид систем для измерения следов износа IAS
Место для
нанесения знака
утверждения
типа
Лист № 2
Всего листов 3
Программное обеспечение
Системы поддерживают возможность работы с автономным программным обеспечением
SCARVIEW. ПО устанавливается на персональный компьютер под управлением операционной
системы семейства Microsoft Windows.
ПО предназначено для:
—
сбора и обработки данных;
—
визуализации результатов измерений;
—
создания баз данных результатов измерений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Наименование ПО
Идентификационное _наименование ПО
Номер версии ПО
Значение
SCARVIEW
SCARVIEW
1.2 и выше
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077 - 2014.
от 10 до 3000
±1
40
245х295х110
4,8
от 100 до 220
от 50 до 60
от +5 до +40
Метрологические и технические характеристики
Диапазон измерений, мкм
Пределы допускаемой приведенной погрешности измерений
(к верхнему пределу измерений), %
Увеличение системы, крат
Габаритные размеры (длина х ширина х высота), мм, не более
Масса (без ПК), кг, не более
Параметры однофазного электропитания:
- напряжение, В
- частота, Гц
Условия применения:
-
температура окружающего воздуха,
°
С
-
относительная влажность воздуха
при температуре 40
°
С, %, не более
50
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и в виде
наклейки на заднюю панель системы.
Комплектность средства измерений
Комплектность системы приведена в таблице 2.
Кол-во, шт. (экз.)
1
1
1
1
Таблица 2
Наименование
Система для измерения следов износа IAS
Держатель испытательной чашки
Калибровочный блок
Кабель питания
Стойка для крепления микроскопа с осью в вертикальном
направлении (по заказу)
Руководство по эксплуатации
Программное обеспечение наэлектронномносителе
Методика поверки РТ-МП-2253-445-2015
1
1
1
1
Лист № 3
Всего листов 3
Поверка
осуществляется по документу РТ-МП-2253-445-2015 «Системы для измерения следов износа
IAS. Методика поверки», утвержденному ФБУ «Ростест-Москва» 16 августа 2015 года.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о
поверке.
Основные средства поверки:
- мера длины штриховая, разряд 2 по ГОСТ Р 8.763-2011;
- объект-микрометр, разряд 2 по ГОСТ Р 8.763-2011.
Сведения о методиках (методах) измерений
Метод измерений изложен в документе «Системы для измерения следов износа IAS.
Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам для
измерения следов износа IAS
1ГОСТ Р 8.763-2011 Государственная поверочная схема для средств измерений
длины в диапазоне от 1∙10
-9
до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
2Техническая документация фирмы Ducom Instruments (Europe) B.V., Нидерланды.
Изготовитель
Фирма Ducom Instruments (Europe) B.V., Нидерланды
Адрес: L.J.Zielstraweg 2, Groningen, 9713GX
Тел/факс: +31(050) 363 3295
E-mail:
Заявитель
ООО «Петролеум технолоджи»
Адрес: 119049, г. Москва, Ленинский пр., д. 4, стр. 1А
Тел/факс: +7(495) 232-26-82, +7(495)232-26-81
E-mail:
Испытательный trial
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
117418, г. Москва, Нахимовский проспект д.31
Тел.: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
