Преобразователи термоэлектрические TC51160, ГРСИ 64010-16
Номер госреестра:
64010-16
Наименование СИ:
Преобразователи термоэлектрические
Обозначение типа:
TC51160
Производитель:
Фирма "Thermo Electric Company", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 36 шт. с зав.№ ТЕ-2615-1, ТЕ-2615-2, ТЕ-2616-1 … ТЕ-2616-32, ТЕ-2625, ТЕ-2635
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62365
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические TC51160
Назначение средства измерений
Преобразователи термоэлектрические TC51160 (далее по тексту - термопреобразователи
или ТП) предназначены для измерений температуры компрессоров в составе установки
разделения воздуха PL4HN в г. Тольятти.
Описание средства измерений
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -
генерировании термоэлектродвижущей силы, возникающей из-за разности температур между
двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТермопреобразователисостоятизГ-образнойизмерительнойвставкисодним
чувствительным элементом - термопарой (с минеральной изоляцией термоэлектродов) и
присоединенного кабеля с удлинительными проводами.

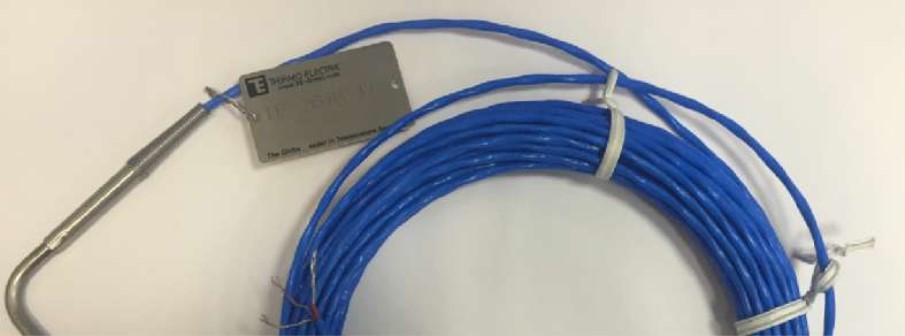

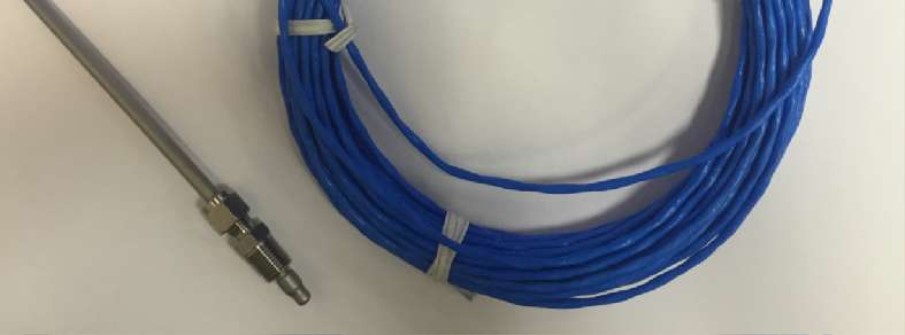

Фотография общего вида термопреобразователя представлена на рисунке 1.
Рисунок 1 - Общий вид преобразователя термоэлектрического TC51160
Метрологические и технические характеристики
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ в
температурном эквиваленте приведены в таблице 1.
Лист № 2
Всего листов 4
Таблица 1
Условное обозначение НСХ
по ГОСТ Р 8.585-2001
Диапазон измерений
температуры,
°
С
T
Пределы допускаемых
отклонений ТЭДС ТП от
НСХ
от 0 до 100 включ.
Св. 100 до 200
±1,5
°
С
±3,0
°
С
Технические характеристики преобразователей термоэлектрических TC51160 приведены
в таблице 2.
Наименование характеристики
18288
100
от минус 40 до плюс 180
до 98
Таблица 2
Значение характеристики
Зав. №№
TE-2616-29,
TE-2616-30,
TE-2616-31,
TE-2616-32
Зав. №№
TE-2615-1,
TE-2615-2,
TE-2625,
TE-2635
Зав. №№
TE-2616-1, TE-2616-2,
TE-2616-3, TE-2616-4,
TE-2616-5, TE-2616-6,
TE-2616-7, TE-2616-8,
TE-2616-9, TE-2616-10,
TE-2616-11, TE-2616-12,
TE-2616-13, TE-2616-14,
TE-2616-15,TE-2616-16,
TE-2616-17, TE-2616-18,
TE-2616-19, TE-2616-20,
TE-2616-21, TE-2616-22,
TE-2616-23, TE-2616-24,
TE-2616-25, TE-2616-26,
TE-2616-27, TE-2616-28
5860165
8118,5
Длина кабеля с удлинительными
проводами, мм
Длина монтажной части ТП, мм
Диаметр монтажной части
измерительной вставки ТП, мм
Электрическое сопротивление
изоляции ТП при температуре
(плюс 25±10) ºС и относительной
влажности воздуха от 30 до 80%,
МОм (при 100 В), не менее
Рабочие условия эксплуатации:
- температура окружающей
среды, °С
- относительная влажность
воздуха, %, не более
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
Преобразователь термоэлектрический TC5116036 шт.
Паспорт 36 экз.
Методика поверки 1 экз.
Поверка
осуществляется по документу МП 64010-16 «Преобразователи термоэлектрические TC51160.
Методика поверки», утвержденному ФГУП «ВНИИМС» в январе 2016 г.
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009
(Госреестр № 19916-10);
- термостат переливной прецизионный ТПП-1 моделей ТПП-1.1, ТПП-1.2 (Госреестр
№ 33744-07);
- калибратор многофункциональный и коммуникатор BEAMEX MC6(-R) (Госреестр
№ 52489-13);
- измеритель сопротивления изоляции АРРА607 (Госреестр № 56407-14).
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения и методиках (методах) измерений
приведены в паспорте на преобразователь термоэлектрический TC51160.
Нормативныедокументы,устанавливающиетребованиякпреобразователям
термоэлектрическим TC51160
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные
таблицы и допуски.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
Изготовитель
«Thermo Electric Company», США
1193 McDermott Drive West Chester, Pennsylvania 19380
Tel: 1-610-692-7990
Fax: 1-610-430-1325
E-Mail:
Заявитель
Общество с ограниченной ответственностью «Праксайр Азот Тольятти»
(ООО «Праксайр Азот Тольятти»), г. Тольятти
ИНН 7709930344
Адрес: 445007, РФ, г. Тольятти, ул. Новозаводская, д. 6
Тел: (495) 287-13-07
Факс: (495) 967-97-00
Лист № 4
Всего листов 4
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
