Номер госреестра:
63951-16
Наименование СИ:
Полуприцеп-цистерна
Обозначение типа:
GUTE WOLF DMD
Производитель:
Фирма "Aksan Treyler Mak.San.Tic. LTD. STI", Турция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ NP9DMD012EA259055
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62300
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Полуприцеп-цистерна GUTE WOLF DMD
Назначение средства измерений
Полуприцеп-цистерна GUTE WOLF DMD (далее - ППЦ) предназначена для измерений
объема нефтепродуктов плотностью не более 860 кг/м
3
.
Описание средства измерений
Принцип работы ППЦ основан на заполнении ее нефтепродуктом до указателя уровня
налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта произ-
водится самотеком.
ППЦ представляет собой цистерну, имеющую в поперечном сечении круглую форму.
Внутри цистерны имеются перегородки-волнорезы с отверстиями-лазами. Цистерна состоит из
пяти герметичных секций. Каждая секция является мерой полной вместимости и оборудована
заливной горловиной круглой формы. Указатели уровня налива из металлического уголка уста-
новлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепро-
дуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения
скорости и знаки с информационными табличками для обозначения транспортного средства,
перевозящего опасный груз.

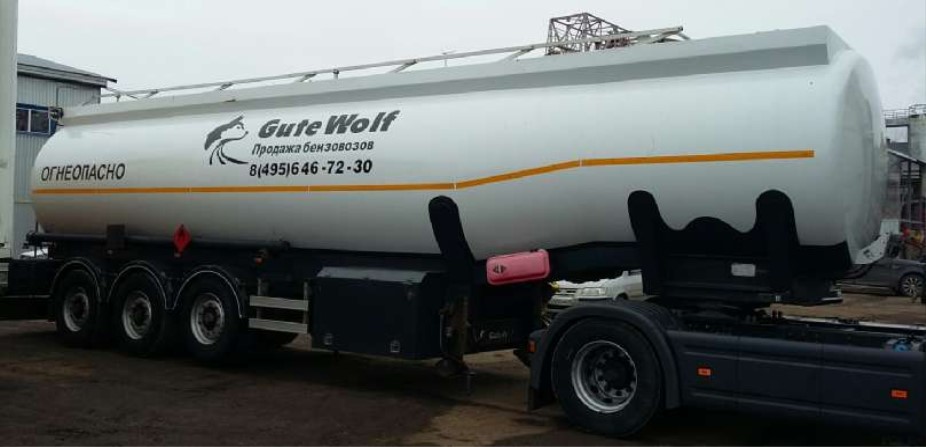

Фото 1 - Общий вид полуприцепа-цистерны GUTE WOLF DMD

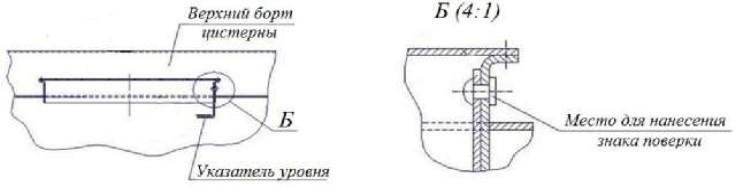

На рисунке 1 приведено обозначение места расположения заклепки для нанесения зна-
ка поверки для защиты от несанкционированного изменения положения указателя уровня нали-
ва.
Лист № 2
Всего листов 3
Рисунок 1 - Обозначение места для нанесения знака поверки
Метрологические и технические характеристики
Основные характеристики ППЦ приведены в таблице 1.
Значение
38000
10000
6700
6900
6800
7600
±0,4
±1,5
Таблица 1
Параметр
Номинальная вместимость, дм
3
Вместимость 1-й секции, дм
3
Вместимость 2-й секции, дм
3
Вместимость 3-й секции, дм
3
Вместимость 4-й секции, дм
3
Вместимость 5-й секции, дм
3
Пределы допускаемой относительной
погрешности измерений объема, %
Разность между номинальной и действитель-
ной вместимостью цистерны, %, не более
Снаряжённая масса, кг
Длина, мм
Высота, мм
Ширина, мм
Температура окружающей среды
при эксплуатации, ºС
8000
11900
3550
2500
от минус 40 до плюс 50
Знак утверждения типа
наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист ру-
ководства по эксплуатации печатным способом.
Комплектность средства измерений
Комплект поставки ППЦ приведен в таблице 2.
Таблица 2
Количество
1 шт.
1 комплект
Комплектующие
Полуприцеп-цистерна GUTE WOLF DMD
Запасные части, инструменты и принадлежности
Руководство по эксплуатации
1 шт.
Поверка
осуществляется в соответствии с ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепро-
дуктов. Методика поверки».
Лист № 3
Всего листов 3
Перечень эталонов, применяемых при поверке:
- эталонный счетчик жидкости, пределы относительной погрешности ±0,15 %;
- эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм
3
.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель
уровня налива, и на свидетельство о поверке.
Сведения о методиках (методах) измерений
Методика измерений приведена в руководстве по эксплуатации «Полуприцеп-цистерна
GUTE WOLF DMD».
Нормативные и технические документы, устанавливающие требования к полуприцепу-
цистерне GUTE WOLF DMD
1 ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости
2 Техническая документация фирмы изготовителя
Изготовитель
Aksan Treyler Mak.San.Tic.LTD.STI, Турция
Адрес: Aksaray Adana Karayolu Üzeri 6. Km. - Aksaray, Turkey
Тел.: +90 382 222 02 22, факс: +90 382 245 40 26
E-mail:
Заявитель
Обществосограниченнойответственностью«Компания«КомфортКомплекс»
(ООО «Компания «КомфортКомплекс»)
ИНН 7733087936
Адрес: 123363, г. Москва, ул. Сходненская, д. 25, пом. 92 а
Тел.: (495) 723-57-42, факс: (495) 723-57-42
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в trial утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
