Номер госреестра:
63890-16
Наименование СИ:
Датчики температуры
Обозначение типа:
Rosemount 648
Производитель:
Фирма "Emerson Process Management GmbH & Co. OHG", Германия
Межповерочный интервал:
5 лет для датчиков с сенсорами Pt100 (классов А, В с диапазоном -50 … +300 °С), для датчиков с сенсором К-типа (класса допуска 2 и диапазоном -40 … +600 °С); 4 года для датчиков с сенсорами Pt100 (классов А, В с диапазоном -196 … +600 °С), для датчиков с сенсорами К-типа (классов допуска 1, 2 и диапазоном -40 … +1200 °С), для датчиков с сенсорами J- и N-типа; 2 года (для датчиков с сенсорами Pt100 класса AA)
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62233/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 261 от 18.02.2019 г.)
Датчики температуры Rosemount 648
Назначение средства измерений
Датчики температуры Rosemount 648 (далее – датчики температуры или датчики) пред-
назначены для измерений температуры жидких и газообразных сред, а также поверхностей
твердых тел.
Описание средства измерений
Принцип действия датчиков температуры основан на преобразовании преобразователем
измерительным (ПИ) сигнала от первичного измерительного преобразователя (ПИП) в цифро-
вой сигнал для передачи по протоколу Wireless HART.
ПИП состоит из измерительной вставки с чувствительным элементом (ЧЭ). В качестве
ЧЭ используется термопреобразователь сопротивления с номинальной статической характери-
стикой преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751) или преобразова-
тель термоэлектрический с НСХ типов «K», «J», «N» по ГОСТ Р 8.585-2001 (МЭК 60584-1),
помещенный в защитную арматуру. ПИП могут комплектоваться защитными гильзами (литы-
ми, трубчатыми или вварными), изготовленными из нержавеющей стали или керамики.
ПИ конструктивно выполнен в корпусе с расположенными на нем клеммами для под-
ключения ПИП. ПИ конструктивно выполнены в корпусе с расположенным в нем модулем пи-
тания.
Датчики с опцией X-Well обеспечивают расчет значения температуры среды в трубопро-
воде с помощью встроенного в ПИ программного модуля.
Датчики могут иметь конструкцию с интегральным монтажом ПИ и ПИП, либо с вынос-
ным монтажом ПИ.
Входные и выходные цепи в датчиках температуры гальванически разделены.
Схема внутренних соединений ПИ с термопреобразователем сопротивления – 2, 3, 4-х
проводная.
Датчики могут использовать согласование ПИП с индивидуальной статической характе-
ристикой преобразования (ИСХ) функции Каллендара – Ван Дюзена (КВД) и ПИ.
Взрывобезопасные исполнения датчиков соответствуют требованиям Технического рег-
ламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во
взрывоопасных средах». Взрывозащищенность датчиков обеспечивается видом взрывозащиты
искробезопасная электрическая цепь «i», а также выполнением их конструкции в соответствии
с общими требованиями к оборудованию, предназначенном для использования во взрывоопас-
ных средах.
Фотография общего вида датчиков температуры представлена на рисунке 1.
Лист № 2
Всего листов 6
а)
б)

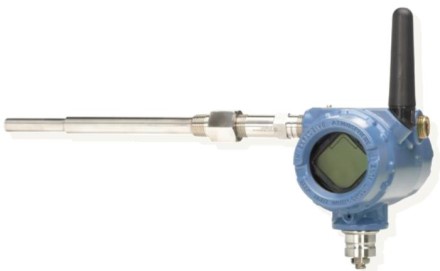

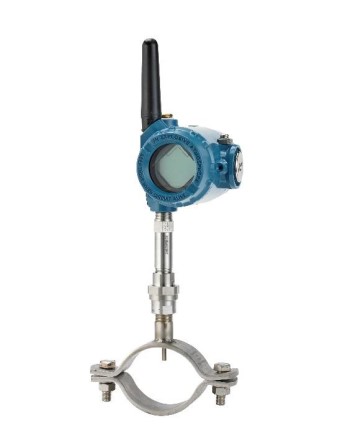

Рисунок 1 – Общий вид датчиков температуры:
а) Rosemount 648; б) Rosemount 648 с опцией X-Well
Программное обеспечение
Датчики температуры имеют только внутреннее метрологически значимое программное
обеспечение (ПО). ПО является фиксированным, незагружаемым и может быть изменено толь-
ко на предприятии-изготовителе.
Идентификационные данные ПО приведены в таблицах 1-2:
Таблица 1- Идентификационные данные ПО Rosemount 648 WirelessHART
Идентификационные данные (признаки)Значение
Идентификационное наименование встроенного ПО648.a90
Номер версии (идентификационный номер) ПО, не ниже 4
Цифровой идентификатор программного обеспечения отсутствует
Таблица 2 - Идентификационные данные ПО Rosemount 648 WirelessHART c опцией X-Well
Идентификационные данные (признаки)Значение
Идентификационное наименование встроенного ПО648X-Well.a90
Номер версии (идентификационный номер) ПО, не ниже 6
Цифровой идентификатор программного обеспечения отсутствует
Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «высокий» в
соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение за-
щищено от преднамеренных изменений с помощью специальных программных средств.
Лист № 3
Всего листов 6
Метрологические и технические характеристики
Диапазон измерений температуры, пределы допускаемой основной и дополнительной погрешности датчиков температуры от изменения
температуры окружающей среды от нормальной (от +20 °С) в диапазоне температур от -40 (от -20) до +85 °С в зависимости от типа НСХ ПИП
приведены в таблице 3.
Таблица 3
Диапазон
измерений тем-
пературы (вза-Пределыдопускаемогоотклоненияот НСХПИП, °С
висимости от
исполнения),
°С
каемой основной
абсолютной по-
Пределыдопус-
Пределыдопускаемой
дополнительной
грешности ПИ,°C
абсолютной погрешностиПИ, °C/ 1°С
Pt100
(α=0,00385
°С
-1
)
от -196 до +600
±(0,1+0,0017∙|t|) дляинтервала0 °С≤t≤ +100 °C,
классдопускаАА;
±(0,15+0,002∙|t|) дляинтервала -50 °С ≤t<+450 °C,
классдопуска А;
±(0,3+0,005∙|t|) дляинтервала-196 °С≤t≤ +600 °C,
классдопускаВ
±0,1 дляинтервала-50 °С≤t≤ +100 °C, сИСХфункцииКВД
±0,3 дляинтервала+100 °С<t≤ +600 °C, сИСХфункцииКВД
±0,225
±0,0045
Pt100
(
a
=0,00385
°С
-1
)
1)
от -50 до +300
±(0,15+0,002∙|t|), классдопуска А
±(0,29+0,01∙|t–
t
окр
|)
2)
±0,0058
±(0,0081+0,00000435∙t), при t≥ 0 °С
J
от -40 до +750
±1,5 дляинтервала-40 °С≤t≤ +375 °C,
классдопуска1;
±0,004·t дляинтервала+375 °С <t≤ +750 °C,
классдопуска1
±0,525
±(0,0081+0,0000375∙|t|),
приt<0 °С
±(0,0092+0,0000081∙t), при t≥ 0 °С
К
от -40 до +1200
±1,5 дляинтервала-40 °С≤t≤ +375 °C, классдопуска1;
±0,004·t для интервала +375 °С <t≤ +1000 °C, классдопуска1;
±2,5 дляинтервала-40 °С≤t≤ +333 °C, классдопуска2;
±0,0075∙t для интервала+333 °С <t≤ +1200 °C, классдопуска 2
±0,750
±(0,0092+0,0000375∙|t|),
приt<0 °С
Лист № 4
Всего листов 6
Диапазон
измерений тем-
пературы (вза-Пределыдопускаемогоотклоненияот НСХПИП, °С
висимости от
исполнения),
°С
каемой основной
абсолютной по-
Пределыдопус-
Пределыдопускаемой
дополнительной
грешности ПИ,°C
абсолютной погрешностиПИ, °C/ 1°С
Nот -40 до +1000
±1,5 дляинтервала-40 °С≤t≤ +375 °C,
классдопуска1;
±0,004∙t дляинтервала+375 °С <t≤ +1000 °C,
классдопуска1
±0,750±(0,0102+0,0000054∙|t|)
Примечанияктаблице 3:
1.
1)
Для ПИRosemount 648 сопцией X-Well.
2.
2)
t – значениеизмеряемой температуры, ºС; tокр– температура окружающей среды, ºС
3. Пределы допускаемой основной погрешности датчиков температуры (Δдт, °С) с ЧЭ на базе термопреобразователей сопротивления вычисляются по
формуле:
∆
дт
=±
4. Пределы допускаемой основной погрешности датчиков температуры (Δдт, °С) с ЧЭ на базе преобразователей термоэлектрических вычисляются по
формуле:
∆
дт
=±
где: Δпп - предел допускаемого отклоненияот НСХ (втемпературномэквиваленте) первичногоизмерительного преобразователя, °С
Δпи - пределыдопускаемой основной абсолютнойпогрешности ПИ, °С
Δх - абсолютная погрешность автоматической компенсации температуры свободных (холодных) концов преобразователей термоэлектрических +0,8
°С.
5. Типы НСХ термопреобразователей сопротивления и преобразователей термоэлектрических по ГОСТ 6651-2009 (МЭК 60751) и ГОСТР 8.585-2001
(МЭК 60584-1) соответственно.
Лист № 5
Всего листов 6
Технические характеристики датчиков температуры приведены в таблице 4.
Значение
WirelessHART
от 5,2 до 7,2
100
IP66, IP67
171×107×316
9999
15
10
от -40 до +85
от -40 до +80
от -55 до +85
Таблица 4
Наименование характеристики
Выходной сигнал
Напряжение питания, В
Мощность, мВт, не более
Степень защиты от воды и пыли по ГОСТ 14254-2015
Габаритные размеры корпуса ПИ, мм
Длина монтажной части датчика, мм, не более
Масса ПИ, кг, не более
Средний срок службы, лет, не менее
Рабочие условия эксплуатации:
- температура окружающей среды, °С:
- для датчиков без встроенного индикатора
- для датчиков со встроенным индикатором
- для датчиков с опцией расширенного диапазона
температур окружающей среды
- относительная влажность воздуха, %
до 99
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений
Комплектность приведена в таблице 5.
На 10 штук и меньшее количе-
ство при поставке в один адрес
Примечание
-
Таблица 5
НаименованиеКол-во
Датчик температуры 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки на датчики 1 экз.
Методика поверки на преобразователь 1 экз.
Паспорт 1 экз.
-
Поверка
осуществляется по документу МП 4211-025-2015 с изменением № 1 «Датчики температуры
Rosemount 648. Методика поверки», утвержденному ФГУП «ВНИИМС», 11.10.2018 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 – термометр сопротивления эталонный
ЭТС-100 (Регистрационный № 19916-10);
Преобразователи термоэлектрические эталонные 2, 3-го разрядов ТППО (Регистрацион-
ный № 19254-10);
Калибраторы многофункциональные и коммуникаторы ВЕАМЕХ MC6 (-R) (Регистра-
ционный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к датчикам тем-
пературы Rosemount 648
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преоб-
разования
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие
технические требования
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные
элементы термометров сопротивления из платины
Международный стандарт МЭК 60584-1:2013 (2013-08) Термопары. Часть 1. Градуиро-
вочные таблицы и допуска
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений тем-
пературы
Техническая документация фирмы «Rosemount, Inc.»
ТУ 4211-025-51453097-2015 «Датчики температуры Rosemount 648. Технические усло-
вия»
Изготовитель
Фирма «Emerson Process Management GmbH&Co. OHG», Германия
Адрес: Argelsrieder Feld, Wessling, D-82234, Germany
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул.Озерная, д.46
Телефон /факс: 7 (495) 437-55-77 / 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 16975-98 | Датчики весоизмерительные | 60001C, 60050C, 60063, 65088C | Фирма "Sensortronics, Inc.", США | 1 год | Перейти |
| 57541-14 | Калибраторы температуры сухоблочные | CTD 9100 мод. CTD 9100-375, CTD 9100-COOL, CTD 9100-1100 | Фирма "WIKA Alexander Wiegand SE & Co. KG", Германия | 2 года | Перейти |
| 44368-10 | Измерители относительной влажности и температуры комбинированные | Testo Saveris-T; Testo Saveris-Pt; Testo Saveris-H | Фирма "Testo AG", Германия | 1 год | Перейти |
| 16557-97 | Датчики давления | 408 | НПП ООО "Пьезоэлектрик", г.Ростов-на-Дону | 2 года | Перейти |
| 71046-18 | Датчики перемещений (деформаций) | MFE-900 | Фирма "Walter + Bai AG", Швейцария | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
