Номер госреестра:
63811-16
Наименование СИ:
Аппаратура
Обозначение типа:
МАК-01
Производитель:
АО "Моринформсистема-Агат-КИП", г.Рязань
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62144/1
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 2228 от 23.09.2019 г.)
Аппаратура МАК-01
Назначение средства измерений
Аппаратура МАК-01 предназначена для измерений, обработки и представления
информации о значениях плотности потока нейтронов при проведении загрузки ядерного
топлива и последующем физическом пуске реактора.
Описание средства измерений
Принцип действия аппаратуры состоит в преобразовании импульсов тока, поступающих
с устройств детектирования (подвесок ПИКД-54), в скорость счета импульсов тока и период
удвоения.
Измерение скорости счета импульсов тока производится методом дискретного счета, а
периода удвоения путем решения уравнения кинетики реактора.
Аппаратура обеспечивает:
–
измерение скорости счета импульсов, пропорциональной плотности нейтронного
потока, в диапазоне от 0,1 до 5,0·10
6
имп/с;
–
измерение периода удвоения скорости счета импульсов в диапазоне от 5,0 с до 60 с;
–
формирование звуковых сигналов, пропорциональных скоростям счета, на
устройствах звуковой сигнализации типа «щелкун»;
–
формирование сигналов аварийной и предупредительной уставок по скорости
счета (3·10
1
, 10
2
, 3·10
2
, 10
3
, 3·10
3
, 10
4
, 3·10
4
, 10
5
, 3·10
5
, 10
6
имп/с) и периоду удвоения скорости
счета импульсов (5, 10, 50 с);
–
обработку и отображение информации об уровнях нейтронного потока по двум
счетным каналам с чувствительностью не хуже 0,2 имп/нейтр/см
2
;
–
непрерывный контроль исправности аппаратуры (самодиагностику).
Структурная схема аппаратуры представлена на рисунке 1.
350 В
350 В
Рисунок 1 – Структурная схема аппаратуры
Регистратор на базе
ПЭВМ (ЕС1866)
Блок МАСС
№1
Устройство
детектирования
№1
Устройство
детектирования
№2
УЗС 2 («Щелкун»)
Блок МАСС
№2
Цифровые
Сеть 220 В 50 Гц
каналы связи
Сеть 220 В 50 Гц
RS-232
Аналоговый
сигнал
Аналоговый
сигнал
УЗС 1 («Щелкун»)
Лист № 2
Всего листов 8
В состав аппаратуры входят:
–промышленный ноутбук ЕС1866 - 1 шт.;
–устройство предварительной обработки (блок МАСС) - 2 шт.;
–устройство детектирования на основе низкофоновых ионизационных камер деления
(подвеска ПИКД-54) - 2 шт.;
–устройства звуковой сигнализации - 2 шт.
Всепреобразованиявходныхсигналовотсоответствующегоустройства
детектирования осуществляются в блоке МАСС. Структурная схема одного блока МАСС
представлена на рисунке 2.
Рисунок 2 - Структурная схема одного блока МАСС
Лист № 3
Всего листов 8
Узел аналоговой обработки входных сигналов обеспечивает прием входного сигнала с
камер деления (случайная последовательность импульсов тока), его усиление по амплитуде и
дискриминацию по трем порогам. С выхода узла аналоговой обработки входных сигналов
сформированный по длительности и амплитуде выходной сигнал подается на узел цифровой
обработки и индикации.
Узел цифровой обработки и индикации преобразует импульсы тока, поступающие с узла
аналоговой обработки входных сигналов, в скорость счета импульсов тока и период удвоения, а
также формирует выходные сигналы блока: дискретный, аналоговый, к устройству звуковой
сигнализации и RS-232 для связи с ПЭВМ.
Системанизковольтногоэлектропитания обеспечиваетпреобразованиесетевого
напряжения 220 В частотой 50 Гц в ряд высокостабильных напряжений постоянного тока для
питания всех модулей блока МАСС.
Для ограничения доступа к аппаратуре применяются следующие средства:
–пломбы на винтах крепления корзины внутри блоков МАСС;
–замки на крышке блоков МАСС, препятствующие несанкционированному
включению и подключению внешних устройств;
–пломбы на винтах корпуса ноутбука промышленного ЕС1866.

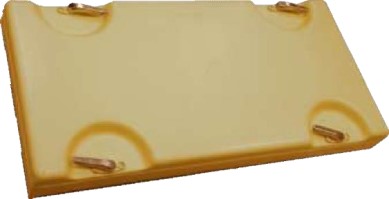

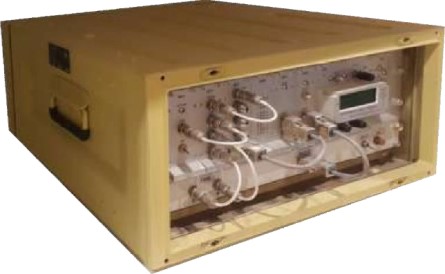

Общий вид блока МАСС, схема пломбировки от несанкционированного доступа и место
размещения знака поверки представлена на рисунке 3.
Место нанесения знака утверждения типа
Место пломбировки
Место
размещения
знака поверки
Замки на крышке
блока МАСС (4 шт).
Рисунок 3 – Общий вид блока МАСС, схема пломбировки от несанкционированного доступа и
место размещения знака поверки
Лист № 4
Всего листов 8

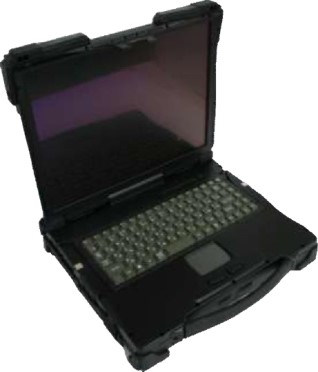

Общий вид ноутбука промышленного ЕС1866 представлен на рисунке 4.
Пломбы на винтах
корпуса ноутбука
(2 шт)
Рисунок 4 – Общий вид ноутбука промышленного
ЕС1866

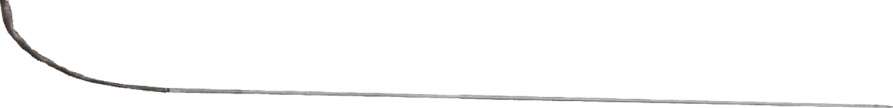

Общий вид устройства детектирования представлен на рисунке 5.
Рисунок 5 – Общий вид устройства детектирования
Общий вид громкоговорителя представлен на рисунке 6.
Рисунок 6 – Общий вид громкоговорителя
Программное обеспечение
Для обеспечения работы аппаратуры используется программное обеспечение (ПО)
«Процедура загрузки SubM(NP)». ПО, установленное на ПЭВМ, предназначено для
сбора и обработки измеренных данных и обеспечивает следующие возможности:
- отображение текущей скорости счета по обоим каналам как в числовом виде, так и в
виде исторического графика с отображением тренда за установленный оператором промежуток
времени;
- вычисление отношения N0/N для каждого канала в диапазоне от 1·10
-5
до 1·10
3
, где:
N0 - начальное значение средней скорости счета, задаваемое оператором; N - текущее значение
средней скорости счета.
- задание оператором уставок аварийной и предупредительной сигнализации по
скорости счета и периоду удвоения. Диапазон вводимых и контролируемых уставок:
- по средней скорости счета от 1 имп/с до 1·10
6
имп/с;
Лист № 5
Всего листов 8
- по периоду удвоения средней скорости счета от 5,0 с до 60,0 с;
- задание уровня фона по каждому каналу и вычитание введенного значения фона из
результатов измерений;
- задание оператором времени экспозиции вычисления скорости счета, а так же
возможность работы в автоматическом режиме;
- задание значения начальной скорости счета N0 по обоим каналам;
- построениеграфиковзависимостиобратногосчета(N0/N)отколичества
тепловыделяющих сборок (ТВС) (при загрузке) или положения компенсационной группы (КГ)
(при физпуске);
- вычисление и отображение на экране экстраполированного критического значения
количества ТВС или положения КГ по каждому каналу;
- вычисление и отображение на экране предельного допустимого значения количества
загружаемых ТВС или шага КГ, которое должно составлять &fraq14; от минимального
экстраполируемого по кривым обратного счета значения;
- отображение на экране в табличном виде результатов итераций по каждомуканалу;
- надежное хранение экспериментальных данных за весь период измерений.
Для защиты ПО от несанкционированного использования применяются средства
разграничения доступа Windows. Доступ к ПО осуществляется при наличии пароля и учетных
записей пользователей. Предусмотрен вывод сообщений об ошибках. Осуществляется
физическая защита портов ввода/вывода. Уровень защиты ПО SubM(NP) «высокий» в
соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
SubM(NP).exe
не ниже 1.0.1
9EF3F2DC72FB8186A54C33589
BFFABFFAAB34D04
SHA-1
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики
Чувствительностьустройствадетектированиянейтронов,
имп/нейтр/см
2
, не менее
Значение
0,2
от 0,1 до 5·10
6
от 5,0 с до 60,0
от 0 до +40
300±50
Диапазон измерения скорости счета импульсов, имп/с
Диапазон вычисления периода удвоения средней скорости счета
импульсов, с
Рабочий диапазон температур,
о
С
Напряжение питания устройства детектирования на линейном
участке счетной характеристики, В
Пределы допустимой относительной погрешности измерения
средней скорости счета импульсов в диапазоне значений от 0,1
до 5·10
6
имп/с в рабочих условиях, %
±10
Пределы допустимой относительной погрешности измерения
скорости счета импульсов при проверке от генератора в диапазоне
значений: от 0 до 10
2
имп/с, %
от 10
2
до 5·10
6
имп/с, %
Пределы допускаемой относительной погрешности вычисления
периода удвоения средней скорости счета импульсов в
диапазоне от 5,0 с до 60,0 с в рабочих условиях, %
±10
±2
±30*
Лист № 6
Всего листов 8
Значение
±10*
Продолжение таблицы 2
Наименование характеристики
Пределы допускаемой относительной погрешности вычисления
периода удвоения средней скорости счета импульсов в
диапазоне от 5,0 с до 60,0 с при проверке от генератора, %
__________
* в диапазоне от 0 до 10
2
имп/с погрешность не нормируется
от 0 до +40
от 0 до +70
от 60,0 до
104,4
Значение
Таблица 3 – Основные технические характеристики
Наименование характеристики
Характеристики сети питания:
напряжение, В
частота, Гц
1
220±11
50
2
15
120
9
650
570
540
280
400
300
100
230
230
330
31
3,5
8
4,5
100
Время установления рабочего режима оборудования, мин, не более
Потребляемая мощность, В·А, не более
Габаритные размеры устройства детектирования нейтронного
излучения, мм, не более:
диаметр
высота
Габаритные размеры блока МАСС, мм, не более:
длина
ширина
высота
Габаритные размеры ноутбука, мм, не более:
длина
ширина
высота
Габаритные размеры громкоговорителя, мм, не более:
длина
ширина
высота
Масса блока МАСС, кг, не более
Масса устройства детектирования, кг, не более
Масса ноутбука, кг, не более
Масса громкоговорителя, кг, не более
Время непрерывной работы, ч
Рабочие условия экслуатации:
температура окружающей среды,
С
- для электронного оборудования
- для блоков детектирования
атмосферное давление, кПа
мощность дозы гамма-излучения, не более, Р/ч
- для электронного оборудования
- для блоков детектирования
фон
10
6
±1
Дополнительная погрешность измерения средней скорости счета
импульсов при изменении температуры окружающей среды от
нормальных условий работы аппаратуры (20±5) °С на каждые
10 °С, не более, %
Погрешность аналогового выхода блока МАСС не более, %
- в рабочих условиях и
- при проверке от генератора
более ±10
±2
Лист № 7
Всего листов 8
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации АГТС.421411.001 РЭ типографским
способом и на корпус блока МАСС в виде шильдика.
Комплектность средства измерений
Обозначение
Таблица 3 – Комплектность аппаратуры
Наименование
Одноканальный счетный канал в составе:
Подвеска ПИКД-54
Блок МАСС
Громкоговоритель рупорный ГР-1л
Кабель РС2.1
Кабель РС9
Кабель РЧ.1
Ноутбук промышленный ЕС1866
ПО SubM(NP)
Комплект ЗИП
Ведомость ЭД
Паспорт
Руководство по эксплуатации
Методика поверки
ПИКД.54.000
АГТС.426436.002
ИД3.843.118 ТУ
АГТС.685663.002-01
АГТС.685663.008
АГТС.685661.001-01
ПИРШ 466215.005
АГТС.421411.001ВН
АГТС.421943.001
АГТС.421411.001ВЭ
АГТС.421411.001 ПС
АГТС.421411.001 РЭ
АГТС.421411.001 МП
Количество
2 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1шт.
1 к-т.
1 экз.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу АГТС.421411.001МП «Инструкция. Аппаратура МАК-01.
Методика поверки с изменением № 1», утвержденному ФГУП «ВНИИФТРИ» 27.11.2019 г.
Основные средства поверки:
-УстановкаповерочнаямногофункциональнаяМПУАРТН.506300.301ТУ,
регистрационный номер 31711-06 в Федеральном информационном фонде;
– Генератор импульсов АКИП-3413/1, 1 мкГц – 80 МГц, ПГ ±2·10
-6
. Диапазон
длительности импульсов 25 нс – 1000000 с, основная погрешность ±12 нс.
Допускается применение других средств поверки, обеспечивающих определение
метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного
клейма или наклейки.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации
Нормативные и технические документы, устанавливающие требования к аппаратуре
МАК-01
Приказ № 1621 от 31.07.2018 г. «Об утверждении государственной поверочной схемы для
средств измерений времени и частоты»
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
Аппаратура МАК-01. Технические условия. АГТС.421411.001ТУ
Лист № 8
Всего листов 8
Изготовитель
Акционерное общество «Моринформсистема-Агат-КИП» (АО «Моринсис-Агат-КИП»)
ИНН 6230072226
Адрес: 390006, г. Рязань, проезд Речников, 17
Телефон (факс): (4912) 25-85-02
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт физико-технических и радиотехнических измерений»
Адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Телефон (факс): (495) 526-63-00
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 10827-87 | Аппаратура радиоволнового просвечивания | РВМ-6М | ПО "Геофизприбор", Украина, г.Ивано-Франковск | 1 год | Перейти |
| 69089-17 | Аппаратура геодезическая спутниковая одночастотная | МТ-5 | АО "ПО "Уральский оптико-механический завод им.Э.С.Яламова" (УОМЗ), г.Екатеринбург | 1 год | Перейти |
| 32210-06 | Аппаратура для контроля состояния твердой изоляции электроустановок | ИТА-1К | ООО "Электродиагност-Железнодорожник", г.Новосибирск | 1 год | Перейти |
| 24132-02 | Аппаратура локомотивной системы автоматического управления торможения поездов | САУТ-ЦМ/485 | НПО "САУТ", г.Екатеринбург | 1 год | Перейти |
| 60154-15 | Аппаратура для измерения угла поворота | 5853 | Фирма "Fritz Kubler GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
