Спектрометры рентгенофлуоресцентные волнодисперсионные Supermini 200, ГРСИ 63810-16
Номер госреестра:
63810-16
Наименование СИ:
Спектрометры рентгенофлуоресцентные волнодисперсионные
Обозначение типа:
Supermini 200
Производитель:
Фирма "Rigaku Corporation", Япония
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.04.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62143
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры рентгенофлуоресцентные волнодисперсионные Supermini 200
Назначение средства измерений
Спектрометры рентгенофлуоресцентные волнодисперсионные Supermini 200 (далее –
спектрометры) предназначены для качественного и количественного рентгенофлуоресцентного
анализа твердых, порошковых, жидких и пленочных проб в соответствии с методиками измере-
ний, аттестованными или стандартизованными в установленном порядке.
Описание средства измерений
Принцип действия спектрометра основан на измерении массовой доли элементов по ме-
тоду рентгеновской флуоресценции при их возбуждении рентгеновским излучением при волно-
дисперсионном способе регистрации.
Атомы, возбужденные первичным рентгеновским излучением в пробе, эмитируют рент-
геновские лучи (рентгеновская флуоресценция), которые имеют характеристическую длину
волны. Значение интенсивности спектральных линий пропорционально концентрации элемен-
тов в пробе.
Дифрагированное кристаллом в соответствии с законом Брэгга флуоресцентное излуче-
ние поступает в детектор. В спектрометре могут быть установлены до 3 кристаллов-
анализаторов (стандартно LiF200 и PET, дополнительно RX25 или Ge) и 2 детектора, сцинтил-
ляционный и пропорциональный (проточный или газонаполненный). По положению и интен-
сивности линий в спектре проводится определение элементов и их содержаний.
Спектрометр оснащен вакуумной системой и дополнительно гелиевой продувкой.
Конструктивно спектрометр выполнен в виде настольного прибора и состоит из основ-
ного блока, компьютера и вакуумного насоса. На передней панели основного блока расположе-
ны ключ включения рентгеновской трубки и индикаторы включения спектрометра и рентгенов-
ского излучения. Управление процессом измерения и контроль спектрометра осуществляется
внешним компьютером с помощью специального программного обеспечения.
Осуществляется пломбирование верхней крышки корпуса спектрометра в местах креп-
ления ее болтами. Защита от несанкционированного доступа к встроенному программному
обеспечению (ПО) обеспечена защитным USB ключом.

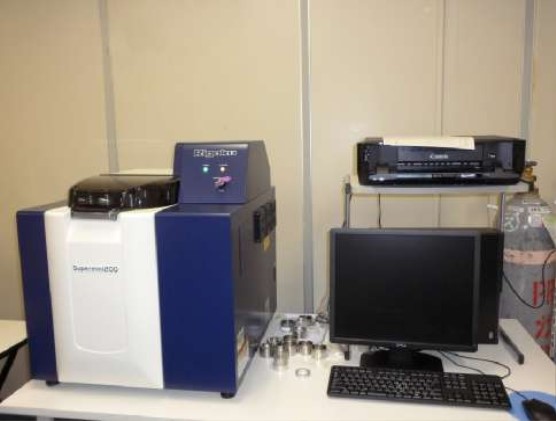

Фото общего вида анализатора представлено на рисунке 1.
Рисунок 1 – Фото общего вида спектрометра рентгенофлуоресцентного
волнодисперсионного Supermini 200
Место нане-
сения знака
поверки и
знака утвер-
ждения типа
Лист № 2
Всего листов 4
Программное обеспечение
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные
Значение
ZSX
7.35
9СD66D1F4C1ED2D334A2782C842A2739
-
Влияние программного обеспечения учтено изготовителем при нормировании метроло-
гических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений: «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики
Диапазон определяемых элементов: от кислорода (от алюминия при отсутствии кристал-
ла RX25) до урана.
Скорости счета при измерении стандартных образцов приведены в таблице 2.
Таблица 2
Определяемый элемент
О
Al
Ti
Pb
Аналитическая линия
К
a
К
a
К
a
L
a
Скорость счета, с
-1
, не менее
120
500
3000
40000
Контрастности (отношение скорости счета при измерении стандартного образца, содер-
жащего указанный элемент, к скорости счета при измерении фонового образца – борная кисло-та
для Ti, Pb и кремний для О) приведены в таблице 3.
Таблица 3
Определяемый элемент
Аналитическая линия
О
Ti
Pb
К
a
К
a
L
a
Контрастность, отн. ед., не
менее
3
200
20
Предел допускаемого относительного среднего квадратического отклонения выходного
сигнала в диапазоне измерений массовой доли элементов, %:
от 1·10
-4
% до 1 % включ. 5;
св. 1 % до 100 % включ. 1.
Габаритныеразмерыспектрометра(глубина×ширина×высота):
(680
´
580
´
670) мм.
Масса спектрометра 100 кг.
Масса насоса 28 кг.
Питание:
- напряжение от 200 до 240 В;
- частота (50±1) Гц.
Условия эксплуатации:
- температура окружающей среды от плюс 15 до плюс 28 ºС;
- относительная влажность не более 75 %.
Средний срок службы (в соответствии с руководством по эксплуатации) 8 лет.
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на титульный лист «Руководства по эксплуатации» печатным способом и на этикет-
ку, которую крепят на лицевой панели спектрометра методом наклейки.
Комплектность средства измерений
Номер (шифр) до-Кол-воПриме-
кумента чание
-
1 шт.-
- 1 шт. -
-
1 шт. -
Таблица 4
№Наименование изделия и его обо-
значение
1 Спектрометр рентгенофлуорес-
центный волнодисперсионный
Supermini 200
2Персональный компьютер
3Программное обеспечение на
компакт-диске
4Насос вакуумный
5Руководство по эксплуатации
6Методика поверки
- 1 шт. -
- 1 экз. -
МП 76-223-20151 экз.-
Поверка
осуществляется по документу МП 76-223-2015 «ГСИ. Спектрометры рентгенофлуоресцентные
волнодисперсионные Supermini 200. Методика поверки», утвержденному ФГУП «УНИИМ»
в декабре 2015 г.
Перечень эталонов, применяемых при поверке:
ГСО 10020-2011 СО массовой доли титана в твердой основе (КО-100), массовая доля титана
1,0 %, границы относительной погрешности ±5 %.
ГСО 10018-2011 СО массовой доли свинца в твердой основе (КО-91), массовая доля свинца
1,00 %, границы относительной погрешности ±5 %.
ГСО 10022-2011 СО массовой доли борной кислоты в твердой основе (КО-163), массовая доля
борной кислоты 99,90 %, границы относительной погрешности ±0,10 %.
ГСО 10016-2011 СО массовой доли оксида кремния в твёрдой основе (КО-81), массовая доля
оксида кремния 99,90 %, границы относительной погрешности ±0,1 %.
ГСО9441-2009СОвысокочистогокремния(ВАМ-Y003),массоваядолякремния
0,99991 кг/кг, границы расширенной неопределенности аттестованного значения СО
±0,00007 кг/кг.
ГСО 6320-92 СО состава латуни оловянно-свинцовой ЛЦ25С2 (комплект М171), индекс СО в
составе комплекта 1712, аттестованные значения массовых долей элементов: олово
(1,56±0,11) %; свинец (2,70±0,20) %; кремний (0,23±0,02) %; сурьма (0,11±0,01) %; марганец
(0,84±0,04) %; железо (1,12±0,07) %; алюминий (0,70±0,05) %; никель (0,60±0,03) %; медь
(65,4±0,6) %; цинк (26,8±0,6) %.
Место нанесения знака поверки изображено на рисунке 1.
Сведения о методиках (методах) измерений
ГОСТ Р 55879-2013 Топливо твердое минеральное. Определение химического состава
золы методом рентгенофлуоресцентной спектрометрии
ГОСТ Р 55080-2012 Чугун. Метод рентгенофлуоресцентного анализа
ГОСТ Р ISO 20884-2012 Топлива автомобильные. Метод определения содержания серы
рентгенофлуоресцентной спектрометрией с дисперсией по длине волны
ГОСТ Р 53203-2008 Нефтепродукты. Определение серы методом рентгенофлуоресцент-
ной спектрометрии с дисперсией по длине волны
Лист № 4
Всего листов 4
ГОСТ Р ЕН ИСО 14596-2008 Нефтепродукты. Определение содержания серы методом
рентгенофлуоресцентной спектрометрии с дисперсией по длине волны
ГОСТ 30609-98 Латуни литейные. Метод рентгенофлуоресцентного анализа
ГОСТ 30608-98 Бронзы оловянные. Метод рентгенофлуоресцентного анализа
ГОСТ 28817-90 Сплавы твердые спеченные. Рентгенофлуоресцентный метод определе-
ния металлов
ГОСТ 28033-89 Сталь. Метод рентгенофлуоресцентного анализа
ГОСТ 25278.15-87 Сплавы и лигатуры редких металлов. Рентгенофлуоресцентный метод
определения циркония, молибдена, вольфрама и тантала в сплавах на основе ниобия
ГОСТ 20068.4-88 Бронзы безоловянные. Метод рентгеноспектрального флуоресцентного
определения алюминия
Нормативные и технические документы, устанавливающие требования к спектрометрам
рентгенофлуоресцентным волнодисперсионным Supermini 200
Техническая документация изготовителя Rigaku Corporation.
Изготовитель
Rigaku Corporation, Япония
4-14-4 Sendagaya, Shibuya-ku, Tokyo 151-0051, Japan
+81.3.3479.0618; факс: +81.3.3479.6112
Испытательный центр
ФГУП «УНИИМ»
620000, г. Екатеринбург, ул. Красноармейская, 4
Тел. (343) 350-26-18, факс (343) 350-20-39
Е-mail:
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
