Хромато-масс-спектрометры газовые переносные Griffin 460 GC/MS, ГРСИ 63802-16
Номер госреестра:
63802-16
Наименование СИ:
Хромато-масс-спектрометры газовые переносные
Обозначение типа:
Griffin 460 GC/MS
Производитель:
Фирма "FLIR Detection Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.04.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62135
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хромато-масс-спектрометры газовые переносные Griffin 460 GC/MS
Назначение средства измерений
Хромато-масс-спектрометры газовые переносные Griffin 460 GC/MS предназначены
для измерения содержания компонентов, входящих в состав органических и неорганических
смесей веществ.
Описание средства измерений
Принцип действия хромато-масс-спектрометров основан на разделении компонентов
пробы при её прохождении в потоке газа-носителя через хроматографическую колонку и
регистрации аналитического сигнала от компонента с помощью масс-спектрометрического
детектора. Полученные характерные масс-спектры компонентов могут быть использованы для
автоматической идентификации компонента при наличии библиотеки спектров.
Переносной хромато-масс-спектрометр состоит из газового хроматографа, включающего
термостат с капиллярными колонками, узлами ввода проб, узел контроля газовых потоков и
блок масс-спектрометрического детектора. Масс-спектрометрический детектор включает в себя
интерфейс GS/MS, источник ионов для ионизации электронным ударом, блок насосов
(форвакуумный (мембранный) и турбомолекулярный), цилиндрическую ловушку ионов с
одним круглым электродом и двумя концевыми электродами, электронный умножитель
(детектор) с высокоэнергетическим динодом (ВЭД).
Конструктивно хромато-масс-спектрометры выполнены в виде моноблока с встроенным
хроматографом LTM – GS, предназначенного для использования как в помещениях так и в
передвижных лабораториях. Приборы могут быть оснащены автосемплерами. Управление
хромато-масс-спектрометром осуществляется от внешнего компьютера, работающего под
управлением ОС Windows. Внешний хромато-масс-спектрометров (без компьютера) приведен
на рисунке 1.

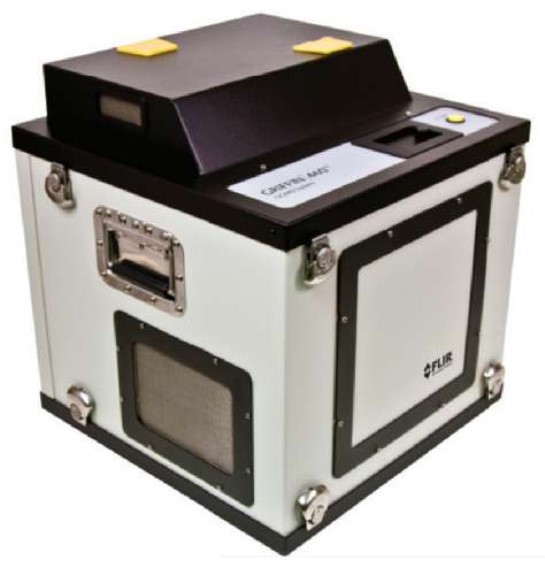

Рисунок 1 - Внешний хромато-масс-спектрометров Griffin 460 GC/MS
Место на-
несения
знака
поверки
Лист № 2
Всего листов 3
Программное обеспечение
Хромато-масс-спектрометры оснащены автономным ПО, которое управляет работой
прибора и отображает, обрабатывает и хранит полученные данные. Идентификационные
данные приведены в таблице 1.
Идентификационные данные (признаки)
d2c6eb9c6ab36ac496af869968e3f457
Таблица 1
Значение
Griffin System Software
Не ниже 3.9.2.5
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (расчет по алго-
ритму MD5, файл ScanEditor.exe, версия ПО
3.9.2.5)
К метрологически значимой части ПО относятся файл ScanEditor.exe. Метрологически
значимая часть ПО выполняет следующие функции:
§
управление прибором;
§
настройка режимов работы прибора;
§
получение масс-спектров;
§
обработка и хранение результатов измерений
§
построение градуировочных графиков;
§
проведение диагностических проверок прибора и отдельных его блоков.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено
при их нормировании.
Метрологические и технические характеристики
от 5 до 35
от 50 до 425
Таблица 2
1. Диапазон массовых чисел, а.е.м.
2. Чувствительность (отношение сигнал/шум) в режиме ионизации элек-
тронным ударом
1
75:1
10
1,0
220
+11
-22
24±5%
600
488
´
488
´
536
45
8
5000
3. Относительное СКО выходного сигнала, %, не более:
-по площади пика
-по времени удерживания
4. Напряжение сетевого питания:
- переменного тока частотой 50±1 Гц, В
- постоянного тока, В
5. Потребляемая мощность, В·А, не более
6. Габаритные размеры (Д
´
Ш
´
В), мм, не более
7. Масса, кг, не более
8. Средний срок службы, лет
9. Наработка на отказ, ч, не менее
10. Условия эксплуатации:
-диапазон температур окружающего воздуха,
о
С
-диапазон относительной влажности окружающего воздуха
(при 25
о
С), %, не более
-диапазон атмосферного давления, кПа
- частота синусоидальных вибраций, Гц
- амплитуда вибросмещения, мм, не более
85
от 84 до 106
от 5 до 35
0,35
1
при инжекции 10 пг гексахлорбензола (по m/z 283,8), газ-носитель He.
Лист № 3
Всего листов 3
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и
на левую боковую панель корпуса хромато-масс-спектрометра в виде наклейки.
Комплектность средства измерений
определяется заказом и отражается в спецификации; основной комплект включает:
- хромато-масс-спектрометр;
- компьютер с программным обеспечением;
- руководство по эксплуатации;
- методику поверки МП-242-1964 -2015.
Поверка
осуществляется по документу МП-242-1964-2015 «Хромато-масс-спектрометры газовые
переносные газовые Griffin 460 GC/MS. Методика поверки», утвержденному ФГУП
«ВНИИМ им. Д.И.Менделеева» 20.11.2015 года.
Основныесредстваповерки:стандартныйобразецсоставагексахлорбензола
ГСО 9106-2008.
Сведения о методиках (методах) измерений
приведены в документе «Хромато-масс-спектрометры газовые переносные Griffin 460 GC/MS.
Руководство по эксплуатации. 2015 г.
Нормативные и технические документы, устанавливающие требования к хромато-масс-
спектрометрам газовым переносным Griffin 460 GC/MS
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «FLIR Detection Inc.», США
Адрес: FLIR Detection, Inc., 3000 Kent Avenue West Lafayette, IN 47906, USA
Тел: +1.888.775.1701.
Заявитель
ООО «НПП «АДВЕНТ», г.Санкт-Петербург
Адрес: Россия, 190020, Санкт-Петербург, Набережная Обводного канала д.227 корпус 1
Тел.: +7 (812) 325-67-45; Факс: +7 (812) 325-67-44
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01; факс: (812) 713-01-14; Эл.почта:
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
