Манометры дифференциальные 109UF-10-(FTU)O, ГРСИ 63755-16
Номер госреестра:
63755-16
Наименование СИ:
Манометры дифференциальные
Обозначение типа:
109UF-10-(FTU)O
Производитель:
Фирма "Mid-West Instrument", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 7 шт. с зав.№ 02150223 … 02150229
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62085
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры дифференциальные 109UF-10-(FTU)O
Назначение средства измерений
Манометры дифференциальные 109UF-10-(FTU)O (далее по тексту – манометры) пред-
назначены для измерений разности давлений газа в составе установки разделения воздуха
PL4HN г. Тольятти.
Описание средства измерений
Принцип действия манометров основан на использовании зависимости между измеряе-
мым давлением и упругой деформацией чувствительного элемента. В качестве упругого эле-
мента используется трубка Бурдона.
Одним концом трубка соединена с входным штуцером манометра, который является
присоединительным элементом к измеряемой среде, а второй конец запаян. Под воздействием
давления среды запаянный конец трубки Бурдона перемещается. Величина этого перемещения
пропорциональна величине давления.
Измерительная камера манометра состоит из двух частей. Измеряемая среда направляет-
ся в «плюсовую» и «минусовую» рабочие камеры через горизонтальные штуцеры. Преоблада-
ние одного давления над другим приводит к линейному перемещению стрелки. Перемещение
стрелки от центра свидетельствуют о величине разности дифференциального давления.
Корпус манометров изготовлен из латуни.
Внешний вид манометра приведен на рисунке 1.

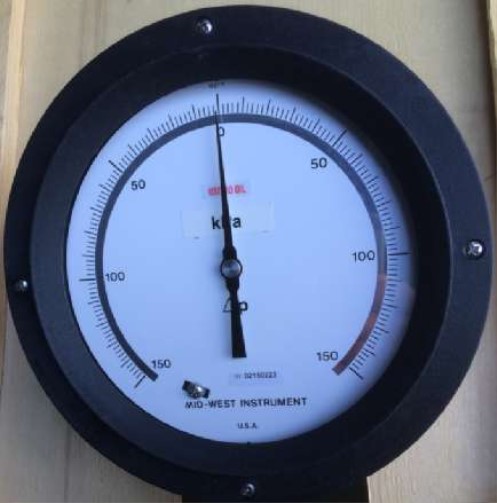

Рисунок 1 - Фотография манометра дифференциального 109UF-10-(FTU)O
Место нанесения
знака поверки
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Значение характеристики
от минус 150 до плюс 150
±1
1
±0,5
Таблица 1
Наименование характеристики
Диапазон измерений разности давлений, кПа
Пределы основной допускаемой приведенной погрешности
измерения давления (при температуре 20±5 °С), %
Вариация,%
Пределы допускаемой дополнительной погрешности вызван-
ной изменением температуры окружающего воздуха , %/10 ºС
Рабочие условия измерений:
- температура окружающей среды, °С
Диаметр, мм, не более
от минус 40 до плюс 93
152,4
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на корпус прибора методом на-
клейки.
Комплектность средства измерений
Манометр дифференциальный 109UF-10-(FTU)O 7 шт.
Паспорт 7 экз.
Поверка
осуществляется по документу МП 63755-16 «Манометры дифференциальные 109UF-10-
(FTU)O. Методика поверки», утвержденному ФГУП «ВНИИМС 30.11.2015 г.
Основные средства поверки:
- манометр избыточного давления грузопоршневой МП-2,5 2-го разряда (Госреестр
№ 17973-98).
Знак поверки наносится на защитное стекло циферблата манометра и в паспорт и (или)
свидетельство о поверке.
Сведения о методиках (методах) измерений
приведенывсоответствующемразделепаспортанаманометрдифференциальный
109UF-10-(FTU)O.
Нормативные документы, устанавливающие требования к манометрам дифференциаль-
ным 109UF-10-(FTU)O
ГОСТ 18140-84 «Манометры дифференциальные ГСП. Общие технические условия».
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений из-
быточного давления до 250 МПа.
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «Mid-West Instrument», США
6500 Dobry Dr. Sterling Heights, MI 48314 USA
Тел/Факс: 800-648-5778, 586-254-6500/ 586-254-6509
Сайт:
Лист № 3
Всего листов 3
Заявитель
ООО «Праксайр Азот Тольятти», г. Тольятти
ИНН 7709930344
Адрес: 445007, РФ, г. Тольятти, ул. Новозаводская, д. 6
Тел: (495) 287-13-07, Факс: (495) 967-97-00
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77/437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
