Образец контрольный с искусственным дефектом 11010WR60A, ГРСИ 63754-16
Номер госреестра:
63754-16
Наименование СИ:
Образец контрольный с искусственным дефектом
Обозначение типа:
11010WR60A
Производитель:
Фирма "Hoden Seimitsu Kako Kenkyusho Co., Ltd.", Япония
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 151124722710А
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62084
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Образец контрольный с искусственным дефектом «11010WR60A»
Назначение средства измерений
Образец контрольный с искусственным дефектом «11010WR60A» (далее – образец)
предназначен для воспроизведения геометрических параметров наружного дефекта (длины,
глубины и ширины) и используется для настройки условной чувствительности и проверки
оборудования вихретоковой дефектоскопии блоков цилиндров.
Описание средства измерений
Принцип действия образца основан на воспроизведении заданных геометрических
размеров искусственного дефекта (далее – ИД).
Образец изготовлен из алюминиевого сплава и представляет собой блок цилиндров. На
одном из цилиндров нанесен ИД в виде трещины.

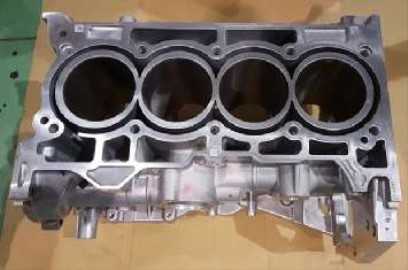

Внешний вид образца и ИД представлены на рисунке 1.

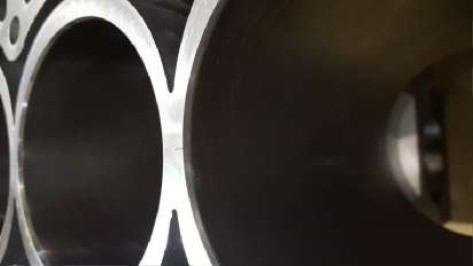

Место нанесения ИД
Рисунок 1 –Внешний вид образца и ИД
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблице 1.
±0,1
±0,2
±0,1
Значение
3
0,2
1
Таблица 1 – Метрологические и технические характеристики образца
Наименование параметра
Номинальное значение длины ИД, мм
Пределы допускаемой абсолютной погрешности воспроизведения
длины ИД, мм
Номинальное значение ширины ИД, мм
Пределы допускаемой абсолютной погрешности воспроизведения
ширины ИД, мм
Номинальное значение глубины ИД, мм
Пределы допускаемой абсолютной погрешности воспроизведения
глубины ИД, мм
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
от 15 до 40 °С
Лист № 2
Всего листов 3
Наименование параметра
Значение
от 20 до 80 %
Продолжение таблицы 1
- относительная влажность окружающего воздуха (при
температуре плюс 25 °С, без концентрации влаги), %, не более
Габаритные размеры, мм, не более (Д×Ш×В)
Масса, кг, не более
Срок службы, лет, не менее
296×198×338
17,75
15
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на торец образца краской.
Комплектность средства измерений
Комплектность приведена в таблице 2.
Наименование и условное обозначение
Количество
1 шт.
Таблица 2
Образец контрольный с искусственным дефектом «11010WR60A»
(зав. № 151124722710А)
Паспорт
Методика поверки
1 экз.
1 экз.
Поверка
осуществляется в соответствии с документом МП 63754-16 «Образец контрольный с
искусственнымдефектом«11010WR60A».Методикаповерки»,утвержденным
ФБУ «Марийский ЦСМ» в марте 2016 г.
В связи с невозможностью нанесения знака поверки непосредственно на образец, знак
поверки наносится в свидетельство о поверке в виде наклейки.
Основные средства поверки:
-
Микроскоп инструментальный ИМЦЛ 150Х50,Б. Предел допускаемой основной
погрешности ±3 мкм при отсчете от нулевого положения в диапазоне измерений (0-25) мм
(Госреестр № 10742-03);
-
Индикатор часового типа с ценой деления 0,01 мм. Модификация ИЧ 10, диапазон
измерений от 0 до 10 мм, класс точности 1. (Госреестр № 40149-08).
Сведения о методиках (методах) измерений
Методы измерений приведены в паспорте «Образец контрольный с искусственным
дефектом «11010WR60A».
Нормативные и технические документы, устанавливающие требования к образцу
контрольному с искусственным дефектом «11010WR60A»
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «HODEN SEIMITSU KAKO KENKYUSHO CO., LTD.», Япония
Адрес:3110, Iiyama, Atsugi-shi, Kanagawa 243-0213, Japan
Тел.: +81-46-250-3951
Факс: +81-46-250-3961
Лист № 3
Всего листов 3
Заявитель
Фирма «NISSAN TRADING CO., LTD» (NITCO), Япония
Адрес: Attend on Tower 17F, 2-8-12 Shin Yokohama, Kohoku-ku, Yokohama, Kanagawa
222-0033, JAPAN (Япония)
Тел.: +81-45-620-2591
Факс: +81-45-474-2326
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в Республике Марий Эл»
(ГЦИ СИ ФБУ «Марийский ЦСМ»)
Адрес: 424006, Республика Марий Эл, г. Йошкар-Ола, ул. Соловьева, д.3
Тел. (8362) 41-20-18, факс (8362) 41-16-94
Аттестат аккредитации ГЦИ СИ ФБУ «Марийский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30118-11 от 08.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
