Система автоматизированная измерительная ТЕСТ-1201-01, ГРСИ 63733-16
Номер госреестра:
63733-16
Наименование СИ:
Система автоматизированная измерительная
Обозначение типа:
ТЕСТ-1201-01
Производитель:
ООО Фирма "Информтест", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 1502001
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62063
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная измерительная ТЕСТ-1201-01
Назначение средства измерений
СистемаавтоматизированнаяизмерительнаяТЕСТ-1201-01(далее-cистема)
предназначена для измерений напряжения постоянного тока, а также для регистрации и
отображения результатов измерений.
Описание средства измерений
КонструктивносистемапредставляетсобойстойкуэлектроннуюСЭ80с
установленными в нее источниками питания, базовым блоком с модулями – носителями, в
которых установлены функциональные мезонинные модули, коммутационной панелью и
внешней ПЭВМ.
Система выполнена по модульному принципу на основе стандарта VXI и представляет
собой набор функциональных мезонинных модулей, установленных в модули-носители,
которыеразмещены в базовом блоке (крейте). Мезонинные модули объединяются, в
зависимости от функционального назначения, в каналы, которые управляются от внешней
ПЭВМ. Базовый блок с установленными в него модулями образует блок электронный БЭ153, к
которому прикрепляется коммутационная панель КП 1201-01. Дополнительно в состав стойки
СЭ80 входит источник питания постоянного тока (ИП) Keysight N6712A c модулями Keysight
N6702A option 908, Keysight N6774А option 761 (2 штуки), источник бесперебойного питания
(ИБП) Eaton 9SX 5000i RT3U.
Функционально система включает в себя измерительные каналы (ИК) напряжения
постоянного тока, которые реализованы с помощью следующих мезонинных модулей из
состава СЭ80:
- в диапазоне от минус 10 до 10 В при помощи двух мезонинных модулей МН8И-10В;
- в диапазоне от минус 50 до 50 В при помощи двух мезонинных модулей МН8И-50В;
- в диапазоне от минус 150 до 150 В при помощи мезонинного модуля МН6И-150В.
Принцип действия ИК основан на аналого-цифровом преобразовании измеряемой
величины напряжения постоянного тока в двоичный цифровой код, доступный для чтения
программой пользователя. Измерения осуществляются по двухпроводным, изолированным
друг от друга каналам.
Внешний вид системы с указанием места нанесения знака утверждения типа и знака
поверки приведен на рисунке 1.
Защита от несанкционированного доступа предусмотрена в виде пломбировки модулей-
носителей с установленными функциональными мезонинными модулями, установленными в
крейт (рисунок 2).
Лист № 2
Всего листов 5
БЭ153
Внешняя
ПЭВМ
ИБП
ИП
Рисунок 1 – Внешний вид системы ТЕСТ-1201-01 с указанием места нанесения знака
утверждения типа и знака поверки

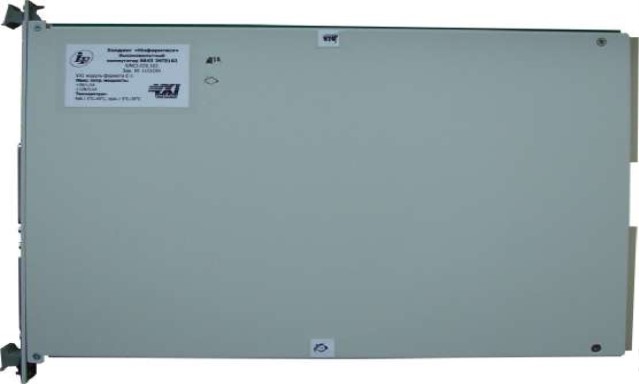

Рисунок 2 – Пломбировка модуля-носителя с установленными на него функциональными
мезонинными модулями
Место пломбировки
Место нанесения знака
утверждения типаСЭ80
КП 1201-01
Место нанесени
знака поверки
Лист № 3
Всего листов 5
Программное обеспечение
Система работает под управлением программного обеспечения (ПО), которое выполняет
следующие функции:
- считывание из модулей измерительной информации;
- передача измерительной информации ПО верхнего уровня.
Идентификационные данные (признаки) метрологически значимой части ПО приведены
в таблице 1.
CRC32
Значение
unmn8i_math.dll
1.0
F1697EE3
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки) Значение
Идентификационное наименование ПОPovcalc.dll
Номер версии ПО (идентификационный код) 1.0
Цифровой идентификатор ПО 957294D4
Алгоритм вычисления цифрового
идентификатора ПО
CRC32
Влияние ПО на метрологические характеристики системы учитывается в общих
согласованных допусках.
Метрологически значимая часть ПО и измеренные данные достаточно защищены с
помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «высокий» по Р 50.2.077 – 2014.
Метрологические и технические характеристики
приведены в таблице 2.
Наименование характеристики
Значение характеристики
Таблица 2
Диапазоны измерений напряжения постоянного тока, В
от минус 10 до плюс 10
от минус 50 до плюс 50
от минус 150 до плюс 150
±20
±50
±100
Пределы допускаемой абсолютной погрешности измерений
напряжения постоянного тока в зависимости от диапазона
измерений напряжения постоянного тока, мВ:
- от минус 10 до плюс 10 В
- от минус 50 до плюс 50 В
- от минус 150 до плюс 150 В
Количество ИК в зависимости от диапазона измерений
напряжения постоянного тока:
- от минус 10 до плюс 10 В
- от минус 50 до плюс 50 В
- от минус 150 до плюс 150 В
16
16
6
700
0,1
20
Мощность, потребляемая по сети питания, В∙А, не более
Сопротивление защитного заземления, Ом, не более
Сопротивление изоляции цепи сетевого питания
относительно корпуса, МОм, не менее
Электрическая прочность изоляции цепи сетевого питания, В,
не менее
1500
Лист № 4
Всего листов 5
Наименование характеристики
Значение характеристики
от 10 до 40
80
от 86 до 106
Масса СЭ80, кг, не более
350
220±22
50±1
Параметры электропитания:
- напряжение переменного тока, В
- частота переменного тока, В
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха при температуре 25
°
С, %,
не более
- атмосферное давление, кПа
Габаритные размеры стойки СЭ80 (ширина×высота×длина),
мм, не более
600×1766,3×830
Знак утверждения типа
наносится на лицевую панель стойки электронной СЭ80 в виде наклейки и на титульный лист
формуляра методом компьютерной графики.
Комплектность средства измерений
Комплект поставки систем приведен в таблице 3.
1 шт.
1 экз.
1 экз.
1 экз.
Количество
Таблица 3
Наименование
СистемаавтоматизированнаяизмерительнаяТЕСТ-1201-01в
соответствии с ФТКС.411713.179ФО (в том числе комплект ЗИП-О)
ФТКС.411713.179РЭ «Система автоматизированная измерительная
ТЕСТ-1201-01. Руководство по эксплуатации»
ФТКС.411713.179ФО «Система автоматизированная измерительная
ТЕСТ-1201-01. Формуляр»
Методикаповерки,приведеннаявразделе13документа
ФТКС.411713.179РЭ «Система автоматизированная измерительная
ТЕСТ-1201-01. Руководство по эксплуатации»
Программное обеспечение на диске
1 комп.
Поверка
осуществляетсяподокументуФТКС.411713.179РЭ«Системаавтоматизированная
измерительная ТЕСТ-1201-01. Руководствопоэксплуатации»,раздел13«Поверка»,
утвержденному ФГУП «ВНИИМС» 06.11.2015 г.
Основные средства поверки:
- магазин электрического сопротивления Р4834 (Госреестр № 11326-90), диапазон
воспроизведения сопротивления постоянному току от 1 Ом до 1 кОм, класс точности 0,02;
- мультиметр 3458A (Госреестр № 25900-03);
- источник питания постоянного тока GPR-30H10D (Госреестр № 20188-07), выходное
напряжение от 0 до 300 В, пределы допускаемой основной абсолютной погрешности измерения
выходного напряжения ±(0,005×U
уст
+0,2) В, где U
уст
- значение выходного напряжения по
встроенному индикатору;
- установка для проверки параметров электрической безопасности GPT-79804
(Госреестр № 50682-12);
Знак поверки наносится на боковую поверхность стойки электронной СЭ80.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в документе ФТКС.411713.179РЭ «Система автоматизированная измерительная
ТЕСТ-1201-01. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системе
автоматизированной измерительной ТЕСТ-1201-01
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы»
ФТКС.411713.179ТУ «Система автоматизированная измерительная ТЕСТ-1201-01.
Технические условия».
Изготовитель
Общество с ограниченной ответственностью Фирма «Информтест»
(ООО Фирма «Информтест»)
ИНН 7735075319
Юридический (почтовый) адрес: 124482, г. Москва, Зеленоград, Савёлкинский проезд,
д. 4, этаж 6, помещ. XIV, ком. 8
Тел/Факс: (495) 983-10-73
Е-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
, адрес в Интернет:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
