Приложение к свидетельству № 62031
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплекс автоматизированный измерительно-вычислительный ТМСА8.0-18.0 Б 054
Назначение средства измерений
Комплекс автоматизированный измерительно-вычислительный ТМСА 8.0-18.0 Б 054
(далее– комплекс) предназначен для измерений радиотехнических характеристик антенн.
Описание средства измерений
Принцип действия комплекса основан на амплифазометрическом методе измерений
характеристик антенн в частотной области методом ближней зоны с планарным сканированием.
Оценка нормируемых радиотехнических характеристик испытываемых антенн осуществляется
порезультатамматематическойобработкиизмеренногонаплоскостисканирования
амплитудно-фазового распределения тангенциальных компонент электромагнитного поля,
излучаемого (принимаемого) антенной.
Конструктивно комплекс состоит из:
-четырехкоординатногоТ-сканера(далее-сканера),предназначенногодля
пространственного перемещения антенны-зонда в системе координат (X; Y; Z; Р) вблизи
апертуры испытываемой антенны, где Р – плоскость поляризации;
- четырехкоординатного опорно-поворотного устройства (ОПУ), предназначенного для
установки испытываемой антенны в плоскости сканирования в системе координат (Az; El, Z, P),
где Az – азимут, El – угол места (элевации).
- векторного анализатора цепей для измерений отношений амплитуд и разности фаз
опорного и зондирующего сигналов (комплексного коэффициента передачи системы
«испытываемая антенна −антенна-зонд»). Зондирующий сигнал – это сигнал, подаваемый с
выхода анализатора цепей на вход испытываемой антенны, излучаемый ею, далее
принимаемый антенной-зондом и поступающий на вход анализатора цепей. Результат
измерений комплексного коэффициента передачи системы «испытываемая антенна – антенна-
зонд» передается на ПЭВМ управления и обработки, где после его обработки получают
значения нормируемых характеристик испытываемой антенны;
- ПЭВМ, используемой для управления комплексом и обработки результатов
измерений;
- антенны-зонда, предназначенной для использования в процессе измерений
распределения поля в ближней зоне испытываемых антенн;
- комплекта СВЧ кабельных сборок и межканальных соединителей, предназначенных
для коммутации функциональных узлов комплекса;
- рупорной антенны для реализации измерений энергетических характеристик антенн
методом замещения;
- контроллера движения сканера для управления его работой;
-радиопоглощающегоматериала,предназначенногодляуменьшенияуровня
отраженных радиосигналов.
Внешний вид элементов комплекса приведен на рисунках 1– 8.
Место размещения знака утверждения типа приведено на рисунке 4.
Схема пломбировки от несанкционированного доступа приведена на рисунке 8.
Лист № 2
Всего листов 8

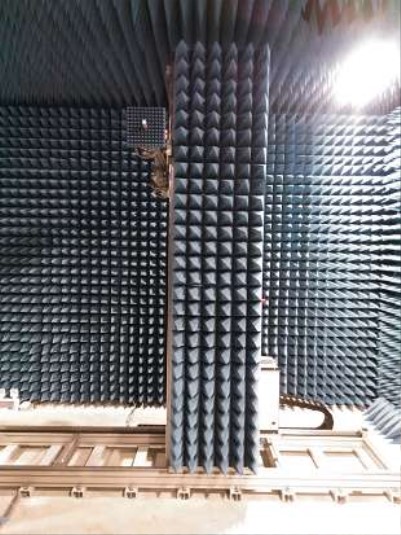

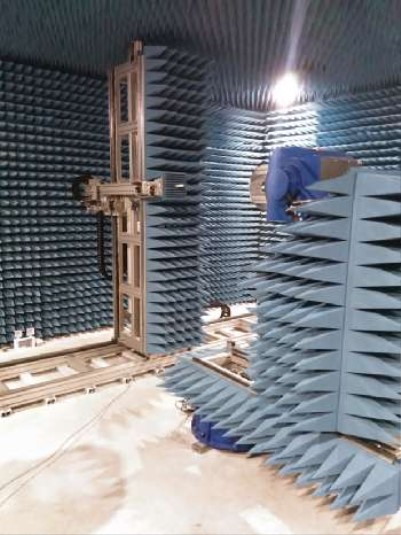

Рисунок 1 − Внешний вид сканера с антенной-зондом

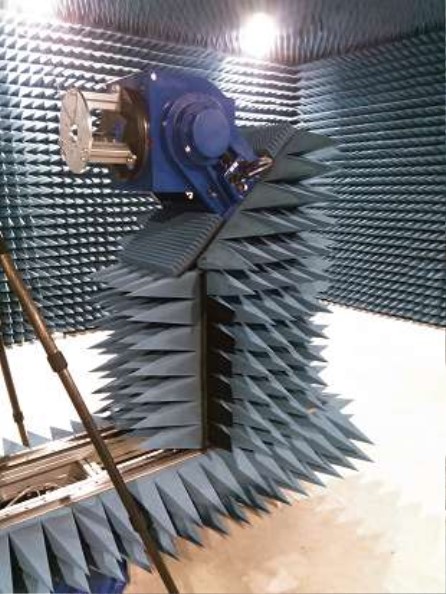

Рисунок 2 − Внешний вид ОПУ
Лист № 3
Всего листов 8

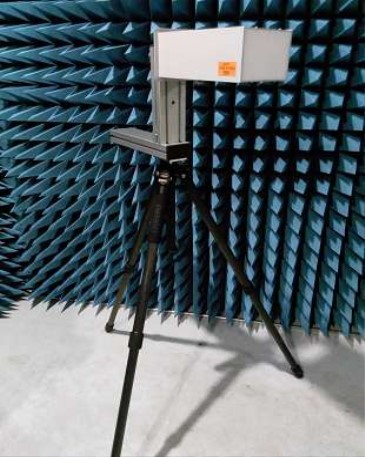

Рисунок 3 − Внешний вид рупорной антенны
Рисунок 4 − Внешний вид векторного анализатора цепей

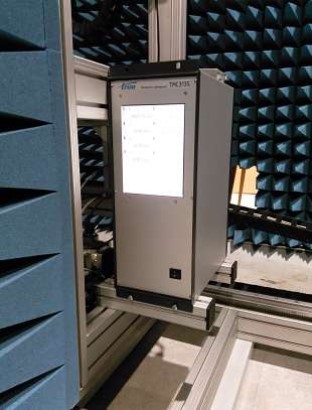

Рисунок 5 – Внешний вид контроллера для управления работой сканера
Место размещения знака
утверждения типа
Лист № 4
Всего листов 8

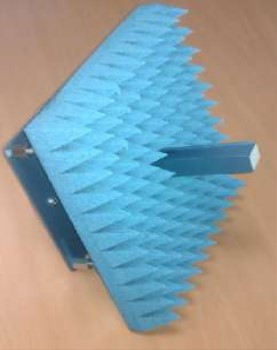

Рисунок 6 – Внешний вид антенны-зонда

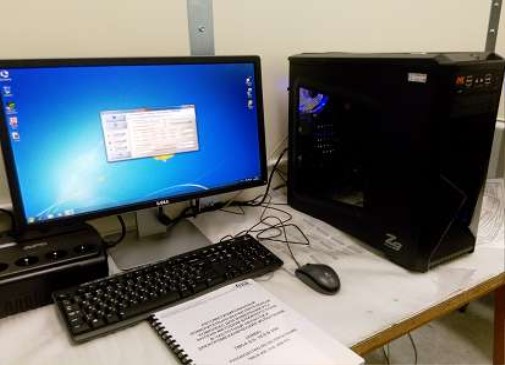

Рисунок 7 − Внешний вид рабочего места оператора с ПЭВМ, предназначенной для управления
работой комплекса и обработки результатов измерений
Программное обеспечение
Программное обеспечение (далее − ПО) комплекса осуществляет:
− управление элементами комплекса и процессом измерений;
− обработку результатов измерений и получение значений радиотехнических
характеристик испытываемой антенны;

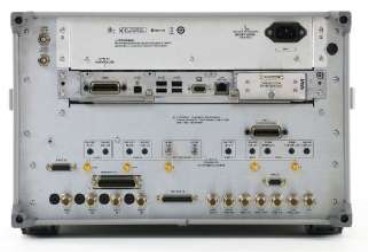

Рисунок 8 – Задняя панель векторного анализатора цепей
Место для
пломбировки от
несанкционирова
нного доступа
Лист № 5
Всего листов 8
− представление радиотехнических характеристик испытываемой антенны в виде
соответствующих графиков и диаграмм;
− хранение результатов измерений и радиотехнических характеристик испытываемой
антенны.
Программное обеспечение комплекса работает под управлением операционной
системы Windows7.
МетрологическизначимаячастьПОкомплексапредставляетсобой
специализированное программное обеспечение «NFMeas», «NFCalc», «AmrView».
Специализированное ПО «NFMeas» предназначено для настройки комплекса и
проведения измерений амплитудно-фазового распределения электромагнитного поля в ближней
зоне антенны, для управления векторным анализатором цепей и контроллером перемещения
сканера, а также для сохранения всех данных измерения в файлах.
СпециализированноеПО«NFCalc»предназначенодлярасчетанормируемых
характеристик направленности и энергетических характеристик антенн на основе результатов
измерений в ближней зоне.
Специализированное ПО «AmrView» предназначено для визуализации результатов
расчетов, выполненных с помощью специализированного программного обеспечения «NFCalc».
Идентификационные данные (признаки) метрологически значимой части ПО приведены
в таблице 1.
3.20.1
3.16.60612
90F2307A43D11220
7504337B9CCA9F24
FAF113F3C83206EB
863D69624F5D3FC0
Значение
NFCalc.exe
AmrView.exe
Таблица 1 - Идентификационные данные ПО
Идентификационные
данные (признаки)
ИдентификационноеNFMeas.exe
наименование ПО
Номер версии
(идентификационный5.1.0.0
номер) ПО
Цифровой идентификатор
ПО (контрольная сумма
исполняемого кода)
9DEC2037710B6AB
99B82F25F1200E053
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«средний» по Р 50.2.077-2014.
Метрологические и технические характеристики
приведены в таблице 2.
Значение
Диапазон рабочих частот, ГГц
от 8 до 18
Таблица 2 - Метрологические и технические характеристики комплекса
Наименование характеристики
Пределы допускаемой погрешности измерений амплитудного
распределения электромагнитного поля до относительного уровня (при
соотношении сигнал/шум на входе приемного канала векторного
анализатора цепей не менее 30 дБ (10 дБ) и кроссполяризационной
развязке антенны-зонда не менее 20 дБ), дБ:
– минус 10 дБ
– минус 20 дБ
– минус 30 дБ
– минус 40 дБ
– минус 50 дБ
±0,3 (±0,3)
±0,3 (±0,3)
±0,3(±0,4)
±0,4 (±0,8)
±1,0 (±2,2)
Лист № 6
Всего листов 8
Наименование характеристики
Значение
Размер рабочей области сканирования (длина × высота), м, не менее
4×2
Сектор углов восстанавливаемых диаграмм направленности, не менее, º
60
от 15 до 25
80
от 84 до 106,7
±3º (±3º)
±3º(±3º)
±3º(±4º)
±3º(±6º)
±6º(±17º)
±0,4
±0,5
±0,8
±1,2
±1,7
Пределы допускаемой абсолютной погрешности измерений фазового
распределения электромагнитного поля при относительном уровне
амплитудного распределения (при соотношении сигнал/шум на входе
приемного канала векторного анализатора цепей не менее 30 дБ
(10 дБ)):
– минус 10 дБ
– минус 20 дБ
– минус 30 дБ
– минус 40 дБ
– минус 50 дБ
Пределы допускаемой относительной погрешности измерений
относительных уровней амплитудных диаграмм направленности до
уровней (при соотношении сигнал/шум на входе приемного канала
векторного анализатора цепей не менее 30 дБ, кроссполяризационной
развязке антенны-зонда не менее 20 дБ, динамическом диапазоне
измеренного амплитудного распределения антенны не менее 50 дБ), дБ:
– минус 10 дБ
– минус 20 дБ
– минус 30 дБ
– минус 40 дБ
– минус 50 дБ
Пределы допускаемой относительной погрешности измерений
коэффициента усиления антенны методом замещения при коэффициенте
стоячей волны по напряжению испытываемой антенны не более 2 и
погрешности измерений коэффициента усиления эталонной антенны,
дБ:
– 0,5 дБ
– 0,8 дБ
– 1,5 дБ
– 2,0 дБ
±0,7
±1,0
±1,7
±2,2
5055 × 2830 ×1930
220±22
Габаритные размеры сканера
(длина × ширина × высота), мм, не более
Напряжение электропитания от сети переменного тока
частотой (50±1) Гц, В
Рабочие условия эксплуатации:
− температура окружающего воздуха, ºС
− относительная влажность воздуха при температуре20 ºС, %, не более
− атмосферное давление, кПа
Знак утверждения типа
наносится на верхнюю панель контроллера управления работой сканера в виде наклейки и
типографским способом на титульный лист документа «Комплекс автоматизированный
измерительно-вычислительный ТМСА 8.0-18.0 Б 054. Руководство по эксплуатации.
ТМСА 054. 018. 00Б РЭ».
Лист № 7
Всего листов 8
Комплектность средства измерений
Комплект поставки комплекса приведен в таблице 3.
-
-
-
Таблица 3 – Комплект поставки комплекса
Наименование
Обозначение
ЗаводскойКол-
номер во
ТМСА 8.0-
18.0 Б 054
0541 шт.
-1 шт.
-1 шт.
-1 шт.
1Комплекс автоматизированный измерительно-
вычислительный
1.1Четырехкоординатный (X,Y,Z,P) Т-сканер в
комплекте с контроллером осей, ПДУ и
фазостабильными кабелями
1.2 Четырехкоординатное опорно-поворотное
устройство
1.3 Опорно-поворотное устройство азимутальное для
электромеханических испытаний
1.4 Опора вертикальная (штатив)
1.5 Векторный анализатор цепей
1.6 Антенна-зонд диапазона частот от 8 до 18 ГГц
1.7 Антенна рупорная
1.8 ПЭВМ
2 Источник бесперебойного питания
3 Набор инструментов
4 Приборная стойка
5 Компакт-диск с ПО
6 Паспорт ТМСА 054. 018. 00Б
7 Руководство по эксплуатации ТМСА 054. 018. 00Б
8 Методика поверки 165-16-01
Benro C4570T
N5232A
ТМАЗ 8-18 И
ТМА 8-18 Э
-----
ПС
РЭ
МП
- 1 шт.
0414229 1 шт.
0514241 1 шт.
1213199 1 шт.
- 1 шт.
-2 шт.
-1 шт.
-1 шт.
-1 шт.
-1 шт.
-1 шт.
-1 шт.
Поверка
осуществляется по документу 165-16-01 МП «Инструкция. Комплекс автоматизированный
измерительно-вычислительный ТМСА 8.0-18.0 Б 054. Методика поверки», утвержденному
первымзаместителемгенеральногоДиректора-заместителемпонаучнойработе
ФГУП «ВНИИФТРИ» 21.01.2016 года.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска
поверительного клейма.
Основные средства поверки:
– аттенюатор ступенчатый программируемый Agilent 84908M, диапазон рабочих частот
от 0 до 50 ГГц, пределы допускаемой погрешности установки ослабления ±0,03 дБ (Госреестр
№ 60239-15);
- система лазерная координатно-измерительная API OMNITRAC, диапазон измерений
расстояний от 0 до 40 м, предел допускаемой погрешности измерений расстояний 25 мкм (для
расстояния L<10 м), 2,5L мкм (для L>10 м) (Госреестр № 35813-2007);
- набор мер коэффициентов передачи и отражения 85052В, диапазон частот от 45 МГц
до 26,5 ГГц (Госреестр № 53567-13).
Сведения о методиках (методах) измерений
Комплекс автоматизированный измерительно-вычислительный ТМСА 8.0-18.0 Б 054.
Руководство по эксплуатации. ТМСА 054. 018. 00Б РЭ.
Лист № 8
Всего листов 8
Нормативные и технические документы, устанавливающие требования к комплексу
автоматизированному измерительно-вычислительному ТМСА 8.0-18.0 Б 054
1 ГОСТ Р 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений
ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц.
2 Техническая документация изготовителя.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие
«ТРИМ СШП Измерительные системы» (ООО «НПП «ТРИМ СШП Измерительные системы»),
г. Санкт-Петербург
ИНН 7804323773
Юридический (почтовый) адрес: 195197, г. Санкт-Петербург, Кондратьевский проспект,
д.40, корп.14, литера А, офис 10Н
Тел. (812) 327-44-56, факс: (812) 540-03-15
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево
Телефон/факс: (495) 526-63-00
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
