Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 62016

об утверждении типа средств измерений

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Твердомеры универсальные ZHU250CL-A, ZHU250CL-S

Назначение средства измерений

ТвердомерыуниверсальныеZHU250CL-A,ZHU250CL-S(далее-твердомеры)

предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-

Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78,

ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.

Описание средства измерений

Принцип действия твердомеров основан:

- для шкал Роквелла и Супер-Роквелла - на статическом вдавливании алмазного

конусного или шарикового наконечников с последующим измерением глубины внедрения

наконечника;

- для шкал Виккерса - на статическом вдавливании наконечника - алмазной пирамиды

Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;

- для шкал Бринелля - на статическом вдавливании твёрдосплавного шарикового

наконечника с последующим измерением диаметра окружности отпечатка.

Твердомеры представляют собой стационарные средства измерений, состоящие из

устройства приложения нагрузки и измерительного блока.

Твердомеры оснащены видеокамерой и персональным компьютером, программное

обеспечение (ПО) которого позволяет находить отпечаток и определять значение твердости.

Твердомеры могут поставляться и без ПО, в этом случае они будут использоваться только для

измерений твердости по шкалам Роквелла и Супер-Роквелла.

Твердомеры ZHU250CL-S – это полуавтоматическая модель. Твердомеры ZHU250CL-A

полностью автоматические, поставляются с механизированным двухкоординатным столом,

механизированной шариковинтовой передачей и устройством автофокусировки.

Внешний вид твердомеров с указаниеммест нанесения знака утверждения типа и

пломбирования приведён на рисунке 1.

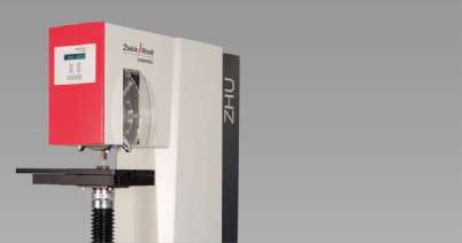

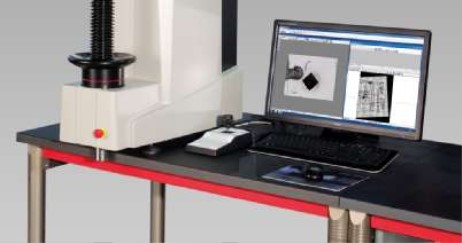

Рисунок 1 – Внешний вид твердомеров

место нанесения

знака утверждения

типа

место

расположения

пломб

место нанесения

знака поверки

Лист № 2

Всего листов 6

Программное обеспечение

Встроенное ПО используется для управления работой твердомеров, записи, хранения и

статистической обработки результатов измерений. Внешнее ПО для персонального компьютера

поддерживает все функции встроенного ПО в расширенном варианте. Дополнительно оно

позволяет автоматически распознавать отпечаток, измерять длины диагоналей и вычислять

значение твердости.

Идентификационные признаки (данные) ПО приведены в таблице 1.

Таблица 1

Идентификационныеданные

(признаки)

Встроенное ПО

Значение для твердомеров

ZHU250CL-AZHU250CL-S

Внешнее ПО

Значение для

твердомеров

ZHU250CL-A,

ZHU250CL-S

ZHμ.HD

@b.ba.Oh

v 7.0.597 и выше

Идентификационное

наименование ПО

Номер версии

(идентификационный номер) ПО

Цифровой идентификатор ПО

(контрольная сумма

исполняемого кода)

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню

«высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Испытательные нагрузки для шкал Роквелла и Супер-Роквелла, а также пределы

допускаемой относительной погрешности нагрузок приведены в таблице 2.

Нагрузки, Н

Таблица 2

Шкалы

основнаяпредварительная

Пределы допускаемой относительной

погрешности, %

предварительнойосновных

нагрузки нагрузок

Шкала Роквелла

±2,0±0,5

HRA588,4

HRB980,798,07

HRC1471

Шкала Супер-Роквелла

HR15N, HR15T147,1

HR30N, HR30T294,229,42

HR45N, HR45T441,3

±2,0±0,66

ДиапазоныизмеренийтвердостипошкаламРоквеллаиСупер-Роквеллаи

соответствующие им пределы допускаемых абсолютных погрешностей твердомеров приведены

в таблице 3.

Лист № 3

Всего листов 6

Таблица 3

Шкалы твердости

Диапазоны измерений

твёрдости

Пределы допускаемых

абсолютных погрешностей

твердомеров

Шкала Роквелла

HRA

HRB

HRC

от 70 HRA до 93 HRA

от 50 HRB до 100 HRB

от 20 HRC до 35 HRC

от 35 HRC до 55 HRC

от 55 HRC до 70 HRC

1,2 HRA

2,0 HRB

2,0 HRC

1,5 HRC

1,0 HRC

Шкала Супер-Роквелла

HR15N

HR30N

HR45N

от 70 HR15N до 94 HR15N

от 40 HR30N до 76 HR30N

от 76 HR30N до 86 HR30N

от 40 HR45N до 78 HR45N

1,0 HR15N

2,0 HR30N

1,0 HR30N

2,0 HR45N

HR15Tот 62 HR15T до 93 HR15T

3 HR15T

3,0 HR30T

HR30Tот 40 HR30T до 70 HR30T

от 70 HR30T до 82 HR30T

2,0 HR30T

HR45Tот 10 HR45T до 72 HR45T

3 HR45T

Испытательные нагрузки по шкалам Виккерса, Н:9,81, 19,61; 29,42; 49,03; 98,07;

196,1; 294,2; 490,3; 980,7.

Допустимое отклонение испытательной нагрузки, %

1,0.

Диапазоны измерений твердости по шкалам Виккерса и пределы допускаемых

абсолютных погрешностей твердомеров приведены в таблице 4.

Таблица 4

Обозначение

твёрдости

HV 1

HV 2

HV 3

HV 5

HV 10

HV 20

HV 30

HV 50

шкалыИнтервалы измерений твёрдости HV

100± 200± 300± 400± 500± 600± 700± 800± 900± 1225±

505050505050505050275

Пределы допускаемых абсолютных погрешностей твердомеров, HV

(±)

4,510141827,532,537,55157120

4,5 7,5 10,518 22 26 3034 47,5 90

4,5 7,5 10,5 13,5 22 26 303440 60

4,5 7,5 10,5 13,516,519,522,5 25,538 60

4,5 7,5 10,5 13,516,519,522,5 25,5 28,5 45

4,5 7,5 10,5 13,516,519,522,5 25,5 28,5 30

- 7,5 7 9 11 13 15 17 19 30

HV 100--79111315171930

Лист № 4

Всего листов 6

Испытательные нагрузки и диапазоны измерений твердости по шкалам Бринелля , HBW

HBW 1/10 (нагрузка 98 Н);.................................................................................................от 39 до 200.

HBW 1/30 (нагрузка 294 Н);...............................................................................................от 95 до 650.

HBW 2,5/62,5 (нагрузка 613 Н);........................................................................................ от 32 до 218;

HBW 2,5/187,5 (нагрузка 1839 Н)................................................................................... от 150 до 650;

HBW 5/250 (нагрузка 2452 Н);.......................................................................................... от 32 до 218;

Пределы допускаемой относительной погрешности нагрузки, %

1,0.

Пределы допускаемых абсолютных погрешностей твердомеров по шкалам Бринелля

приведены в таблице 5.

Интервалы измерения твёрдости, HBW

30 75 125 200 300 400 550

±20 ±25 ±25 ±50 ±50 ±50 ±100

Таблица 5

Обозначение шкал

измерения твёрдости

Пределы допускаемых абсолютных погрешностей

твердомеров, HBW, (±)

1,53,04,57,5---

HBW 2,5/62,5; HBW 5/250;

HBW 1/10

HBW 1/30

-3,04,57,510,513,518

HBW 2,5/187,5---7,510,513,518

Рабочие условия применения:

- температура окружающего воздуха,

Сот 15 до 30;

- относительная влажность окружающего воздуха, %, не более 8

Напряжение питания от сети переменного тока частотой (50±1) Гц, В 220±22.

Габаритные размеры, мм, не более:

длина 400;

ширина 6

00;

высота 1100.

Масса, кг, не более............................................................................................................160.

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства

по эксплуатации типографским или иным способом.

Комплектность средства измерений

В комплект поставки входят:

твердомер ZHU250CL-A или ZHU250CL-S (по заказу)1 шт.;

персональный компьютер (по заказу)1 шт.;

видеокамера (по заказу)1 шт.;

внешнее программное обеспечение ZHμ.HD (по заказу)1 шт.;

руководство по эксплуатации INDENTEC ZHU250CL - 01 РЭ1 экз.;

руководство по эксплуатации INDENTEC ZHμ.HD - 01 РЭ (по заказу)1 экз.

Поверка

осуществляется по документу ГОСТ 8.398-80 «ГСИ. Приборы для измерения твёрдости

металлов и сплавов. Методы и средства поверки».

Лист № 5

Всего листов 6

Основные средства поверки:

эталонные меры твёрдости с метрологическими характеристиками 2 разряда по

ГОСТ 9031-75 со значениями:

- (25±5) HRC; (45±5) HRC; (65±5) HRC; (90±10) HRВ; (83±3) HRА;

-(92±2) HR15N; (45±5) HR30N; (80±4) HR30N; (49±6) HR45N; (50±5) HR30Т; (76±6)

HR30Т;

- (450±75) HV; (800±50) HV;

- (100±25) HBW; (200±50) HBW; (400±50) HBW.

Знак поверки наносится на боковую панель твердомеров.

Сведения о методиках (методах) измерений

Твердомеры универсальные ZHU250CL-A, ZHU250CL-S. Руководство по эксплуатации.

INDENTEC ZHU250CL - 01 РЭ.

Нормативные и технические документы, устанавливающие требования к твердомерам

универсальным ZHU250CL-A, ZHU250CL-S

1 ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».

2 ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу.

Часть 1 Метод измерения».

3 ГОСТ Р 8.695-2009 «Государственная система обеспечения единства измерений.

Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка

твердомеров».

4 ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений.

Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по

шкалам Виккерса».

5 ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю».

6 ГОСТ 8.062-85 «Государственная система обеспечения единства измерений.

Государственная специальный эталон и государственная поверочная схема для средств

измерений твёрдости по шкалам Бринелля».

7 ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы

А, В, С».

8 ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при

малых нагрузках (по Супер-Роквеллу).

9 ГОСТ 8.064-94 «Государственная система обеспечения единства измерений.

Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и

Супер Роквелла».

10 Техническая документация изготовителя.

Изготовитель

Фирма «Indentec Hardness Testing Machines Limited», Великобритания

Адрес: Unit 30 Navigation Drive, Hurst Business Park, Brierley Hill, West Midlands,

DY5 1UT, United Kingdom

Тел.: +44 (0)1384 48 40 70

Факс: +44 (0)1384 48 10 74

E-mail:

sales@indentec.com

Лист № 6

Всего листов 6

Заявитель

Общество с ограниченной ответственностью «Цвик трейдинг - М»

(ООО «Цвик трейдинг - М»)

Юридический адрес: 121151, г. Москва, ул. Раевского, д. 4

ИНН: 7708571452

Тел. (495) 783-88-12; факс (495) 783-88-13

Е-mail:

info@zwick.ru

Испытательный центр

Федеральноегосударственноеунитарноепредприятия«Всероссийскийнаучно-

исследовательскийинститутфизико-техническихирадиотехническихизмерений»

(ФГУП «ВНИИФТРИ»)

Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий

поселок Менделеево, промзона ВНИИФТРИ, корпус 11

Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево

Телефон: +7(495)526-63-00, факс: +7(495)526-63-00

E-mail:

office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств

измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2016 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
7955-80	Хроматографы лабораторные универсальные	Биохром 1	Приборостроительный завод, Украина, г.Луцк	Нет данных	Перейти
12299-90	Вольтметры универсальные	В7-50	Радиозавод, Украина, г.Золочев	1 год	Перейти
41754-09	Осциллографы универсальные	С1-94М, С1-96М, С1-120М, С1-127М, С1-137М, С1-157М, С1-159М	Фирма "Shanghai MCP Corp.", Китай	1 год	Перейти
10504-86	Машины универсальные для статических и малоцикловых испытаний	УРС-500	ГУП "Точмашприбор", г.Армавир	1 год	Перейти
4253-74	Иономеры универсальные	ЭВ-74	Нет данных	Нет данных	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуТвердомеры универсальные ZHU250CL-A, ZHU250CL-SГРСИ 63690-16

Заказать поверку
Твердомеры универсальные ZHU250CL-A, ZHU250CL-S
ГРСИ 63690-16
