Системы калибровки ультразвуковых пьезоэлектрических преобразователей АВГУР 5.4, ГРСИ 63674-16
Номер госреестра:
63674-16
Наименование СИ:
Системы калибровки ультразвуковых пьезоэлектрических преобразователей
Обозначение типа:
АВГУР 5.4
Производитель:
ООО НПЦ неразрушающего контроля "ЭХО+", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.04.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 61998
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы калибровки ультразвуковых пьезоэлектрических преобразователей
АВГУР 5.4
Назначение средства измерений
Системыкалибровкиультразвуковыхпьезоэлектрическихпреобразователей
АВГУР 5.4(далее – Системы) предназначены для измерений временных интервалов и
амплитуд эхосигналов, полученных ультразвуковыми контактными и иммерсионными,
прямыми и наклонными, совмещенными и раздельно-совмещенными, фокусирующими и не
фокусирующими пьезоэлектрическими преобразователями (ПЭП) с частотами от 0,8 до
10 МГц, и координат местоположения ПЭП.
Описание средства измерений
В Системах применяется эхо-импульсный метод неразрушающего контроля. С помощью
зондирующегоимпульсавозбуждаетсяпьезопластинаПЭПиупругиеколебания
распространяются в воде или в металле настроечного образца, принятые эхо-сигналы
преобразовываются в цифровую форму с учетом текущей координаты сканирующего
устройства, удерживающего преобразователь, и подвергаются математической обработке с
целью определения параметров и характеристик ПЭП.
Система состоит из следующих составных частей:
·
Персональный компьютер (ПК);
·
Блок системный (БС);
·
Сканирующее устройство (СУ) с комплектом сменных частей:
o
Прижимы и держатели для ПЭП различных типоразмеров и габаритов;
o
Стандартные образцы с подставками;
o
Иммерсионная ванна с набором мишеней.
Персональный компьютер представляет собой любой персональный компьютер,
имеющий интерфейс USB2.0, с установленным программным обеспечением для осуществления
оператором управления системой.
БС соединяется с ПК через интерфейс USB и состоит из:
·
модуля аналого-цифрового преобразования (МАЦП);
·
модуля управления сканером (МУСК);
·
блока питания системы (БПС);
·
модуля питания двигателей (МПД).
На БС выводится индикация подачи питания, находится кнопка включения питания,
кнопка аварийного останова, разъемы для подключения ПЭП, подачи питания, соединения БС с
шаговыми двигателями и концевыми выключателями сканирующего устройства, разъем для
внешней синхронизации.
МАЦП, входящий в состав БС, обеспечивает следующие функции:
·
формирования зондирующего импульса;
·
формирование команд для управления приводами сканера;
·
формирования команд для управления приемо-передающим трактом Системы;
·
усиления и ослабления эхосигналов, поступающих по кабелю от МК;
·
преобразование полученных эхо-сигналов в цифровую форму, цифровая
обработка и запоминание в буферной памяти для последующей передачи
данных в ПК;
·
приема и передачи команд по последовательному каналу, в соответствии с
протоколом обмена, определяемым стандартом RS-485;
·
приема и передачи команд и данных по интерфейсу USB2.0.
Лист № 2
Всего листов 8
В соответствии с этим МАЦП содержит следующие функциональные элементы:
·
двенадцатиразрядный быстродействующий аналого-цифровой преобразователь
с фильтром высоких частот (ФВЧ) на входе;
·
регулируемый широкополосный усилитель (РШУ), управляемый
цифроаналоговым преобразователем (ЦАП);
·
быстродействующий двенадцатиразрядный аналого-цифровой преобразователь
(АЦП);
·
буферную память 512К;
·
приемопередатчик RS485 последовательных цифровых данных с
гальванической развязкой;
·
регулируемый высоковольтный источник питания;
·
формирователь зондирующего импульса ударного типа;
·
коммутатор, обеспечивающий работу ПЭП в совмещенном и раздельном
режиме, а также переключение демпфирующих сопротивлений в передающем
тракте системы;
·
аттенюатор, реализующий возможность измерения формы и амплитуды
зондирующего импульса;
·
программируемую логическую интегральную схему (ПЛИС), обеспечивающую
с помощью контроллера USB2.0 интерфейс с ПК, управление сканированием и
коммутацией каналов и синхронизацию работы всей системы.
Конструктивно МАЦП выполнен в виде печатной платы c установленными по ее
периферии разъемами.
МУСК обеспечивает приём и передачу сигналов по последовательному каналу связи в
соответствии с протоколом обмена, определяемым стандартом RS-485, вырабатывает
программно управляемые сигналы, необходимые для работы шаговых электроприводов
сканирующего устройства, а также обрабатывает и передает информацию о состоянии датчиков
конечного положения сканера.
В своём составе МУСК содержит:
·
микроконтроллер;
·
схему интерфейса стандарта RS-485;
·
модуль питания;
·
элементы гальванической развязки.
БПС предназначен для обеспечения электропитанием всех элементов системы. БПС
выполнен на базе компьютерного блока питания ATX 350 Вт. Из вырабатываемых блоком
напряжений используются напряжения + 5 В и + 12 В.
МПД представляет собой повышающий преобразователь постоянного напряжения из
+ 12 В к + 27 В и служит для обеспечения электропитанием шаговых двигателей сканирующего
устройства.
Сканирующееустройствопредставляетсобойдвухкоординатныйили
однокоординатный позиционирующий сканер с комплектом сменных частей (прижимов и
держателей ПЭП, подставок для образцов, иммерсионной ванны), предназначенный для
перемещения одного ПЭП в одной плоскости (по поверхности образца или в иммерсионной
ванне).
Акустический контакт между контактным преобразователем и образцом осуществляется
с помощью контактной жидкости, наносимой на поверхность образца.
Фотографии общего вида Систем представлены на рисунках 1, 2.
Лист № 3
Всего листов 8

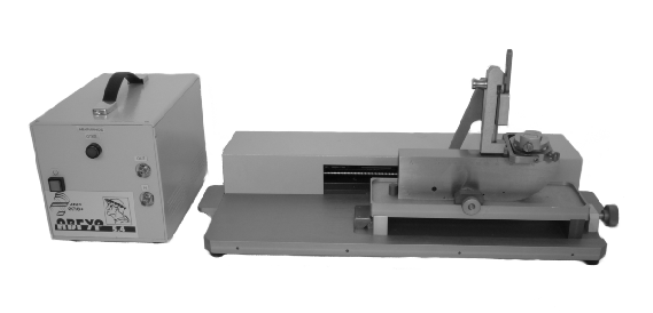

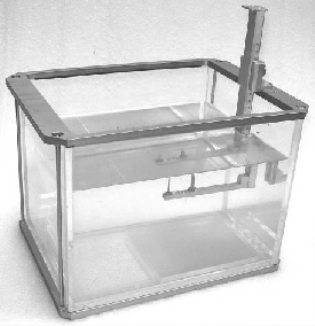

Рисунок 1 – Внешний вид блока системного, двухкоординатного сканирующего
устройства, ПК, иммерсионной ванны

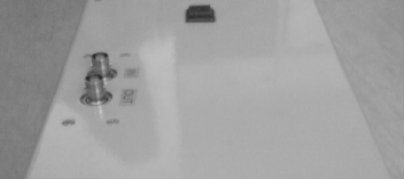

Рисунок 2 – Внешний вид блока системного, однокоординатного сканирующего
устройства

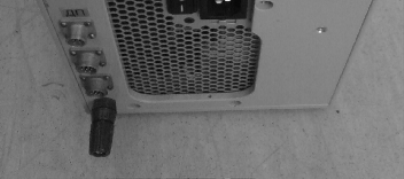

Для предотвращения несанкционированного доступа используется пломбировка блока
системного. Схема пломбировки приведена на рисунке 3.
Лист № 4
Всего листов 8
СистемаопределяетпараметрыихарактеристикиПЭП,регламентированные
ГОСТ 23702-90 и EN 12668-2 с использованием методов, приведенных в этих нормативных
документах, а также методов, основанных на расчете поля ПЭП по многочастотным
голограммам, измеренным при сканировании. Перечень параметров приведен в таблице 1.
Таблица 1 – Параметры ПЭП, определяемые Системой
Параметр
Форма эхо-импульса (эхо-импульс)
Длительность эхо-импульса
Амплитудно-частотная характеристика (спектральная характеристика)
Эффективная частота эхо-импульса (центральная частота)
Полоса пропускания (полоса частот), относительная полоса частот
Коэффициент двойного преобразования (эхо-импульсная чувствительность)
АРД-диаграмма
Функция шумов (ревеберационно-шумовая характеристика)
Точка ввода (стрела)
Время распространения (задержки) в призме (акустической задержке)
Мертвая зона
Диаграмма направленности в основной плоскости (угол ввода, ширина диаграммы
направленности)
Диаграмма направленности в дополнительной плоскости (угол ввода, ширина диаграммы
направленности)
Величина ближней зоны

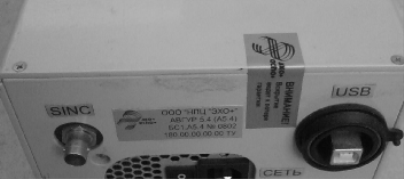

Рисунок 3 – Схема с обозначением места пломбировки блока системного и места
нанесения знака поверки
Место нанесенияМесто пломбировки
знака поверки
Лист № 5
Всего листов 8
Продолжение таблицы 1
Фокусное расстояние
Протяженность фокальной области (длина фокуса, ширина фокуса в основной и
дополнительной плоскости)
Подавление помех излучатель-приемник (для раздельно-совмещенных ПЭП)
Амплитуда продольной, поперечной, поверхностной волны
Характеристика поля вдоль пластины широкозахватного ПЭП
Эффективные размеры пьезоэлемента
Программное обеспечение
Программное обеспечение (ПО), установленное на ПК, осуществляет управление
работой Системы, сбор, систематизированное долговременное хранение и обработку данных. В
пакет ПО входитпрограмма «Калибровка ПЭП», предназначенная для определения
характеристик ПЭП, и программа «Поверка», предназначенная для проверки параметров
приемо-передающего тракта БС.
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 2.
Идентификационное
наименование ПО
Номер версии
(идентификационный
номер) ПО
Калибровка ПЭП
-
-
Поверка
-
-
Таблица 2
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификатора ПО
5.ХХХ, где XXX номер
версии
5.ХХХ, где XXX номер
версии
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«высокий» согласно Р 50.2.077-2014.
Метрологические и технические характеристики
15
Значение характеристики
100
Таблица
3
Наименование характеристики
Длительность зондирующего импульса на активной нагрузке
50 Ом и максимальной амплитуде, нс, не более
Длительность переднего фронта зондирующего импульса на
активной нагрузке 50 Ом и максимальной амплитуде, нс, не
более
Номинальные значения амплитуды зондирующего импульса и
их отклонения, В
200±20
100±10
50±5
25±2,5
5
От 0 до 70
Эффективный выходной импеданс генератора зондирующего
импульса, Ом, не более
Диапазон регулировки коэффициента усиления с шагом 1 дБ, дБ
Пределы допускаемой абсолютной погрешности установки
коэффициента усиления, дБ
Диапазон измерений временных интервалов, мкс
±0,5
От 0,05 до 50
Лист № 6
Всего листов 8
10
±
1
Значение характеристики
±0,05
От 0,5 до 15
±1
От 50 до 500
80
0,02
±1
8
10
От 10 до 35
От 15 до 80
От 630 до 800
36
13
5,0
Наименование характеристики
Пределы допускаемой абсолютной погрешности измерений
временных интервалов, мкс
Максимальное измеряемое значение амплитудывходного
сигнала (при минимальном значении коэффициента усиления),
В
Полоса пропускания приемного тракта по уровню -3 дБ, МГц
Неравномерность полосы пропускания приемного тракта, не
более, дБ
Банк демпфирующих сопротивлений приемного тракта, Ом
Эквивалентноесреднеквадратичноезначениенапряжения
шумов, приведенное ко входу усилителя Системы в полной
полосе пропускания, мкВ, не более
Минимальный шаг сканирования по осям X и Y, мм, не более
Пределы допускаемой абсолютной погрешности измерений
координат ПЭП по осям X и Y на апертуре 190 мм, мм
Время непрерывной работы при проведении контроля без
снижения достоверности результатов калибровки, ч, не менее
Средний срок службы Системы, лет, не менее
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха при температуре 25
°
С, %
- атмосферное давление, мм рт. ст.
Масса:
сканирующего устройства двухкоординатного, кг
сканирующего устройства однокоординатного, кг
блока системного, кг
Габариты (Д
´
Ш
´
В):
сканирующего устройства двухкоординатного, мм
сканирующего устройства однокоординатного, мм
560
´
430
´
394
570
´
240
´
275
Знак утверждения типа
наносится на заднюю панель блока системного методом наклеивания этикетки.
Комплектность средства измерений
Маркировка
Таблица 4
№Обозначение
п.п. изделия
Наименование изделияКол-во
180.00.00.00.00
1.180.01.00.00.00
2.180.05.00.00.00
2.1.180.06.03-06.00.00
СИСТЕМА АВГУР 5.4 В СОСТАВЕ:
Блок системный
1
Сканирующее устройство в составе:
1
Подставка
1
2.2.180.06.07-10.00.00
Прижим
1
2.3.180.06.12-15.00.00
Держатель
1
2.4.180.06.11.00.00
Ванна иммерсионная
1
БС.А5.4
СУ.А5.4
Название образца:
СО-2, СОП-СФ-55
Габаритные
размеры ПЭП
Габаритные
размеры ПЭП
–
Лист № 7
Всего листов 8
№
п.п.
Обозначение
изделия
Наименование изделия
Маркировка
3.
180.07.00.00.00
–
–
3.1.
180.06.05.00-02.00
1
СОП-СФ-55
3.2.
ГОСТ 14782-86
1
СО-2
3.3.
ГОСТ 14782-86
1
СО-3
3.4.
–
1
3.5.
1
3.6.
ВР0.364.013ТУ
1
3.7.
180.07.01.00.00
2
КВС.А5.4
5.3.
–
–
–
6.1.
–
Кол-во
–
–
–
–
Комплект инструментов и
принадлежностей
Инструменты
Настроечный образец полусферический,
Ø110 мм.
–
–
–
Контрольный образец № 2 из комплекта
контрольных образцов и вспомогательных
устройств КОУ-2
Контрольный образец № 3 из комплекта
контрольных образцов и вспомогательных
устройств КОУ-2
Принадлежности
Персональный компьютер (ПК)
Bulgin PX0 840/D/3M
00
Кабель USB 2.0
Тройник СР-50-95ФВ
–
Заводская
маркировка
Заводская
маркировка
Заводская
маркировка
АВГУР 5.4
–
4.
4.1.
5.
5.1.
5.2.
–
–
–
180.00.00.00.00 РЭ
180.00.00.00.00 ФО
1
–
1
1
–
180.00.00.00.00МП
5.4.
6.
–
Кабель высокочастотный
соединительный
Упаковка
Ящик 5.4
Эксплуатационная документация
Руководство по эксплуатации
Формуляр
Паспорта контрольных и настроечных
образцов
Методика поверки
Программное обеспечение
CD(компактдиск)скопией
программного обеспечения Системы
1
–
1
ПРИМЕЧАНИЕ.
В таблице 4 представлена полная комплектация Системы. Система может поставляться
в неполной и дополнительной комплектации, определяемой заявкой Заказчика.
В таблице 4 под персональным компьютером понимается любой ПК, имеющий
интерфейс USB2.0.
Поверка
осуществляется в соответствии с документом 180.00.00.00.00МП «Системы калибровки
ультразвуковых пьезоэлектрических преобразователей АВГУР 5.4. Методика поверки»,
утвержденным ФГУП «ВНИИОФИ» в октябре 2015 г.
Основные средства поверки:
1. Осциллограф цифровой TDS 220. (Госреестр № 19294-00).
2. Генератор сигналов сложной формы AFG3022. (Госреестр № 32620-06).
3. Штангенциркуль ШЦ-II-250-0,05. Диапазон измерения от 0 до 250 мм. Пределы
допускаемой абсолютной погрешности измерений ±0,05 мм.
4. Контрольный образец №2 из комплекта контрольных образцов и вспомогательных
устройств КОУ-2. (Госреестр № 06612-99).
Лист № 8
Всего листов 8
Сведения о методиках (методах) измерений
приведены в разделе 3 руководства по эксплуатации «Система калибровки ультразвуковых
пьезоэлектрическихпреобразователейАВГУР5.4.Руководствопоэксплуатации.
180.00.00.00.00РЭ».
Нормативные и технические документы, устанавливающие требования к системам
калибровки ультразвуковых пьезоэлектрических преобразователей АВГУР 5.4
Техническиеусловия«Система калибровкиультразвуковыхпьезоэлектрических
преобразователей АВГУР 5.4. Технические условия. 180.00.00.00.00ТУ».
Изготовитель
Обществосограниченнойответственностью«Научно-производственныйцентр
неразрушающего контроля «ЭХО+» (ООО «НПЦ «ЭХО+»)
ИНН 7706017584
Адрес: Россия, 123182, Москва, ул. Твардовского, д. 8, стр 1, «Технопарк «СТРОГИНО»
Телефон/факс: (495) 780-92-50
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: (495) 437-56-33, факс: (495) 437-31-47
E-mail:
Сайт:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 18273-99 | Системы измерения давления | СИДТ | ОАО "Аэроприбор-Восход", г.Москва | 1 год | Перейти |
| 24312-03 | Измерители параметров тормозных систем вагонов малогабаритные | ИДС | ЗАО НПП "Тормозное оборудование и системы" (ТОРМО), г.Екатеринбург | 1 год | Перейти |
| 68263-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЕНЭС ПС 220 кВ "Витаминкомбинат" (ИИК 70, 71) | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 69284-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Лопча | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 64928-16 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ПС 220 кВ Раздолинская в части установки двух ячеек 220 кВ (для технологического присоединения ПС 220 кВ Тайга) | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
